大气中华风别墅效果图与施工图_ 别墅设计图

大气中华风别墅效果图与施工图_ 别墅设计图

  • 推荐星级:
  • 图纸编号:a189号
  • 占地面积:155平方米
  • 结构类型:框架结构
  •
  • 图纸价格:50000元
  • 图纸介绍

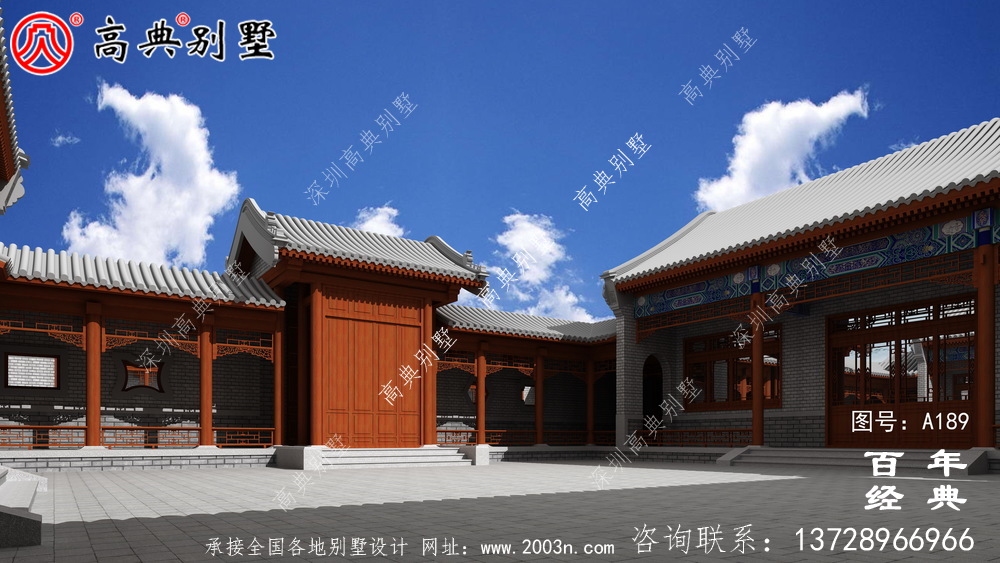

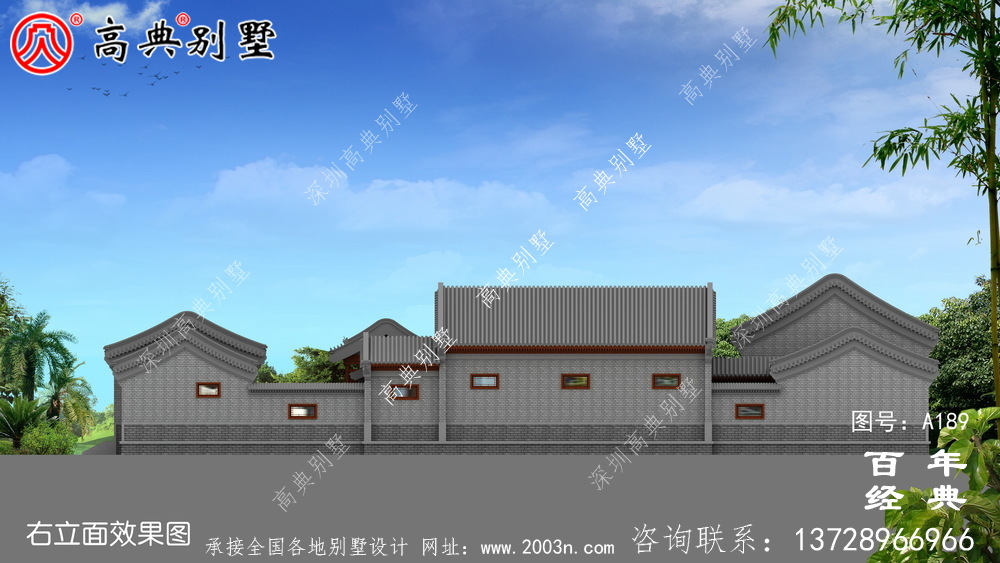

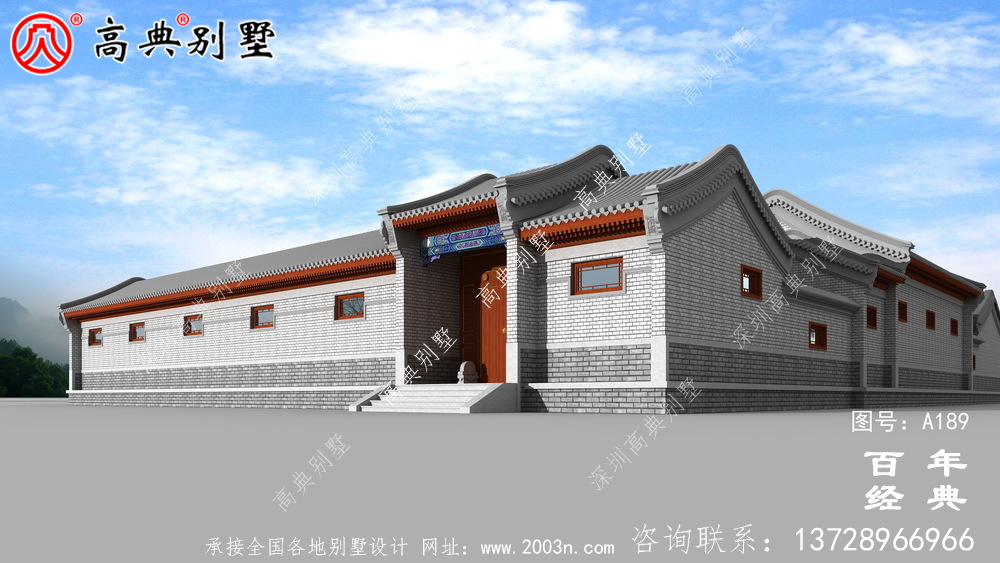

a189号别墅设计图纸及效果图介绍:
占地规格:门面30.5米X深度37.7米未讲前面台阶1.2米
一进面积:155.84平方米
二进面积:496.16平方米
建筑面积:652平方米
图纸张数:效果图12张、施工图共46张A2规格(即建施、结施、水施、电施)



一进室内功能介绍:
前门庭 (约9.84平方米)(右前面)
后门庭 (约28.41平方米)(前门庭后面)
倒座房1带卫生间 (约14.88平方米/4.31平方米)(前面中间)
倒座房2带卫生间 (约14.88平方米/4.31平方米)(前面中间)
倒座房3带卫生间 (约14.88平方米/4.31平方米)(前面中间)
倒座房4带卫生间 (约14.88平方米/4.31平方米)(前面中间)
公卫1 (约7.37平方米)(左前面)
厨房1 (约15.52平方米)(右前面)
洗衣间 (约7.37平方米)(左前面)
庭院 (约143.89平方米)(后面)

二进室内功能介绍:
东厢房1带卫生间 (约13.02平方米/5.85平方米)(右面中间)
东厢房2 (约22.41平方米)(右面中间)
东厢房3带卫生间 (约13.02平方米/5.85平方米)(右面中间)
西厢房1带卫生间 (约13.02平方米/5.85平方米)(左面中间)
西厢房2带卫生间 (约22.41平方米)(左面中间)
西厢房3带卫生间 (约13.02平方米/5.85平方米)(左面中间)
厨房2 (约10.63平方米)(右前面)
厨房3 (约10.63平方米)(左前面)
垂花门 (约24.69平方米)(前面中间)
第二进院 (约211.28平方米)(正中间)
正房带暗间1/暗间2 (约27.42平方米/17.99平方米/17.99平方米)(后面中间)
正房西耳房带卫生间、衣帽间 (约16.67平方米/6.06平方米/6.06平方米)(后面中间靠左)
厨房4带餐厅2 (约11.92平方米/16.67平方米)(后面中间靠右)

此别墅外墙主要材料:青砖、筒板瓦、木材、荔枝面青石板


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
