新农村中式单层自建房设计图纸_中式单层农村别墅

新农村中式单层自建房设计图纸_中式单层农村别墅

  • 推荐星级:
  • 图纸编号:A290号
  • 占地面积:571平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

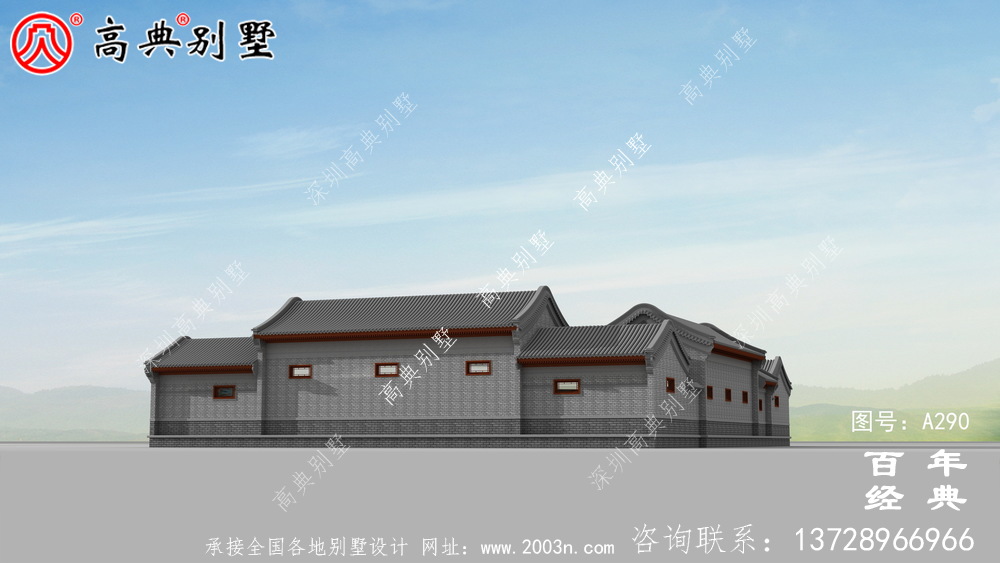

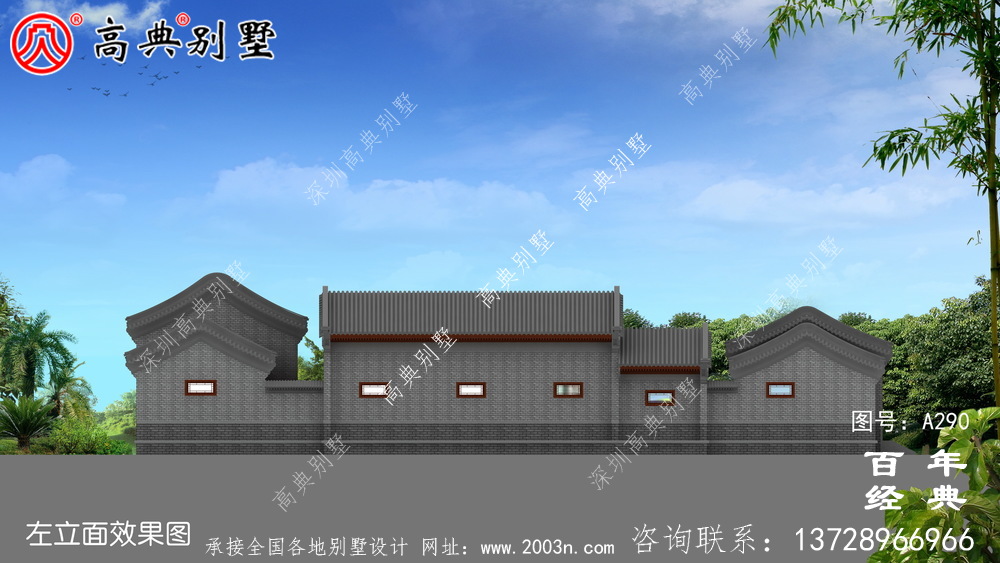

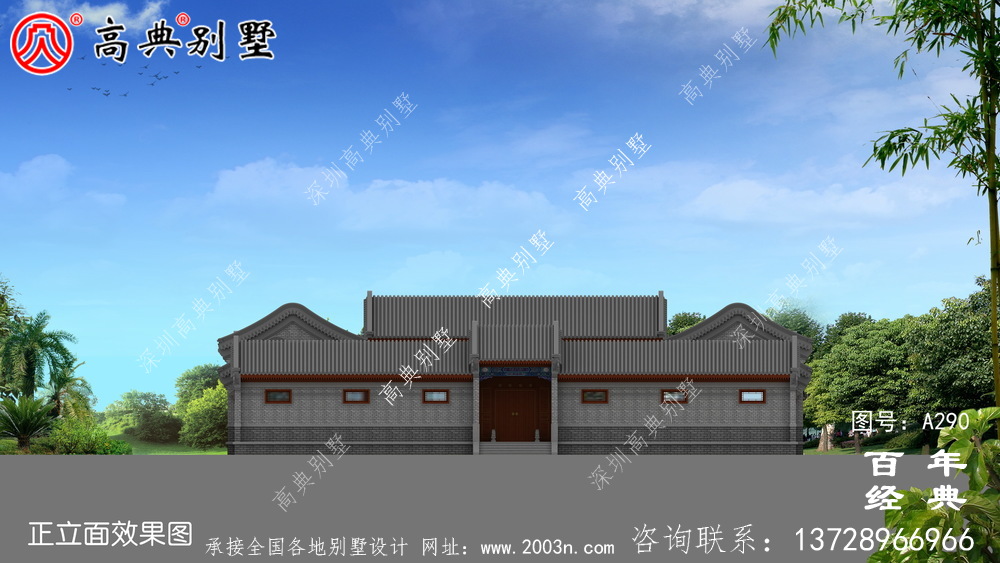

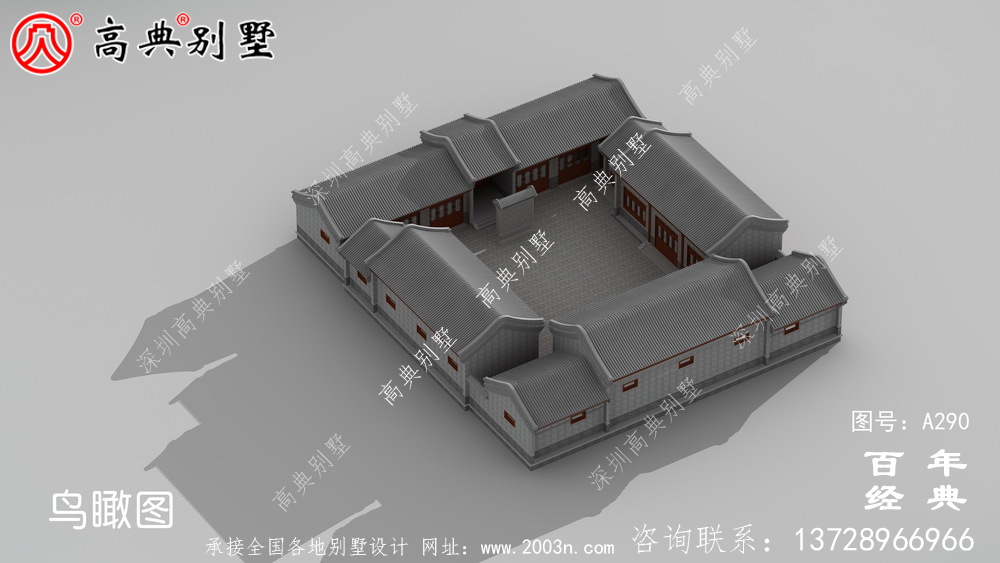

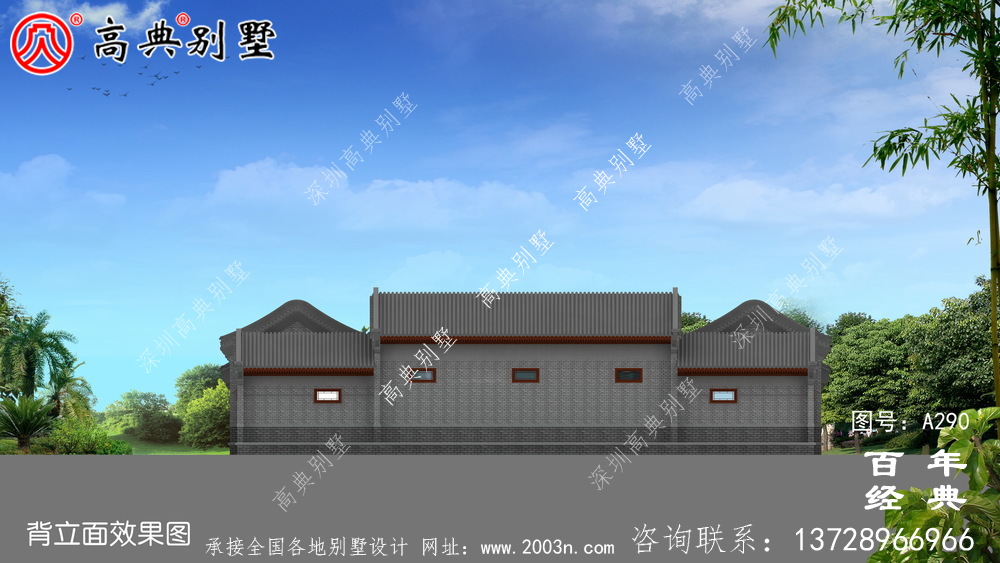

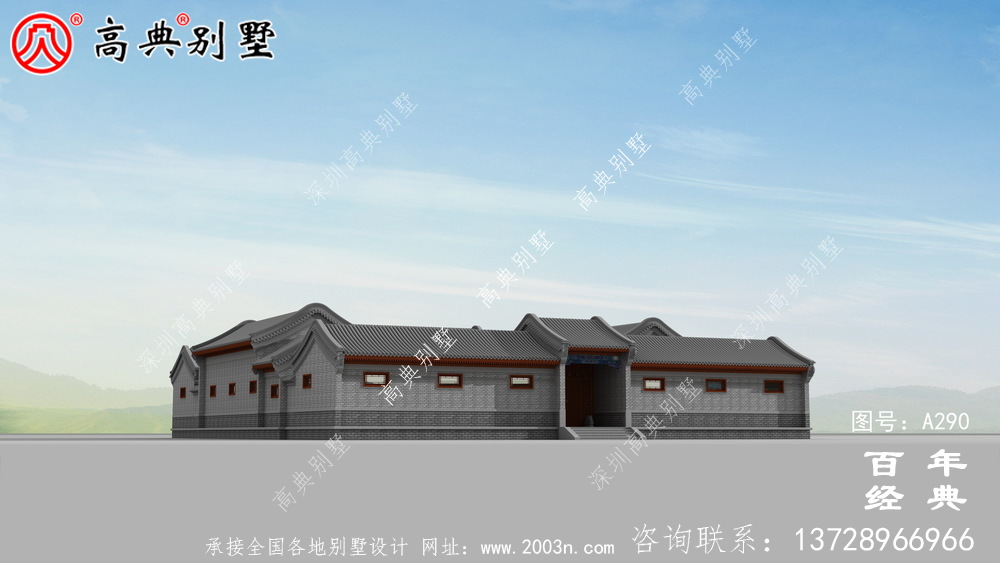

A290号别墅设计图纸及效果图介绍:
占地规格:门面29米X深度33.4米未计前面台阶1.2米
一进面积:571.69平方米
建筑面积:571.69平方米
图纸张数:效果图12张、施工图共44张A2规格(即建施、结施、水施、电施)




A290号别墅一进室内功能介绍:
前门庭 (约11.68平方米)(前面中间)
后门庭 (约11.68平方米)(前门庭后面)
倒座房1带卫生间 (约12.26平方米/5.87平方米)(前面中间靠左)
倒座房2带卫生间 (约12.26平方米/5.87平方米)(前面中间靠左)
倒座房3带卫生间 (约12.26平方米/5.87平方米)(前面中间靠右)
倒座房4带卫生间 (约12.26平方米/5.87平方米)(前面中间靠右)
公卫1 (约8.5平方米)(左前面)
厨房1 (约19.03平方米)(右前面)
洗衣间 (约9.63平方米)(左前面)

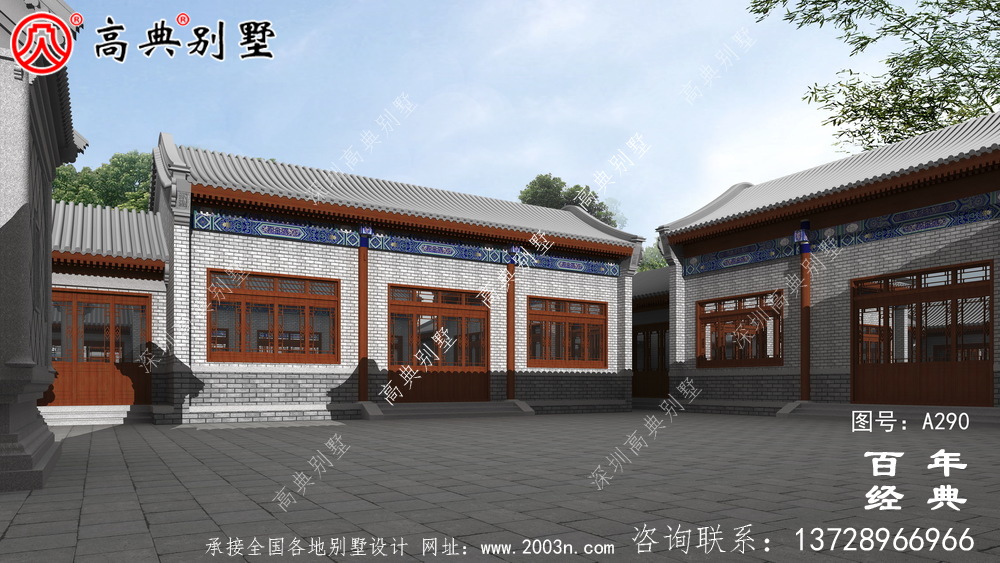

庭院 (约143.89平方米)(正中间)

东厢房1带卫生间 (约15.96平方米/4.31平方米)(右面中间)
东厢房2 (约22.41平方米)(右面中间)
东厢房3带卫生间 (约15.96平方米/4.31平方米)(右面中间)
西厢房1带卫生间 (约15.96平方米/4.31平方米)(左面中间)
西厢房2带卫生间 (约22.41平方米)(左面中间)
西厢房3带卫生间 (约15.96平方米/4.31平方米)(左面中间)
厨房2 (约15.27平方米)(右面中间)
厨房3 (约15.27平方米)(左面中间)
正房明间 (约30.87平方米)(后面中间)
正房暗间1带卫生间 (约19.14平方米/4.31平方米)(后面中间)
正房暗间2带卫生间 (约19.14平方米/4.31平方米)(后面中间)
正房西耳房带卫生间 (约24.06平方米/4.31平方米)(后面中间靠左)
厨房4带餐厅2 (约10.76平方米/17.6平方米)(后面中间靠右)

A290号别墅外墙主要材料:青砖、筒板瓦、木材、荔枝面青石板、方砖



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
