  • 推荐星级:
  • 图纸编号:a369号
  • 占地面积:322平方米
  • 结构类型:框架结构
  •
  • 图纸价格:20000元
  • 图纸介绍

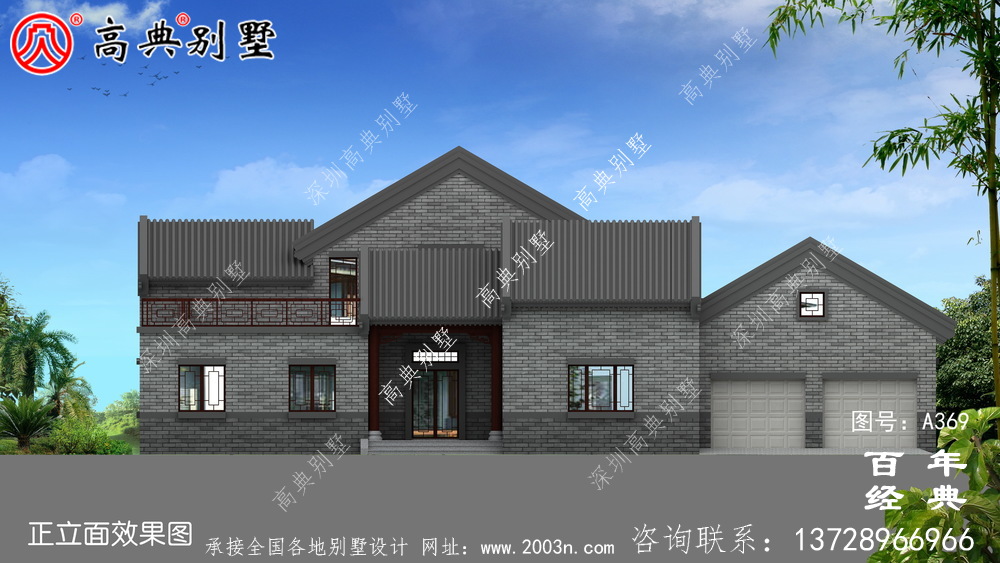

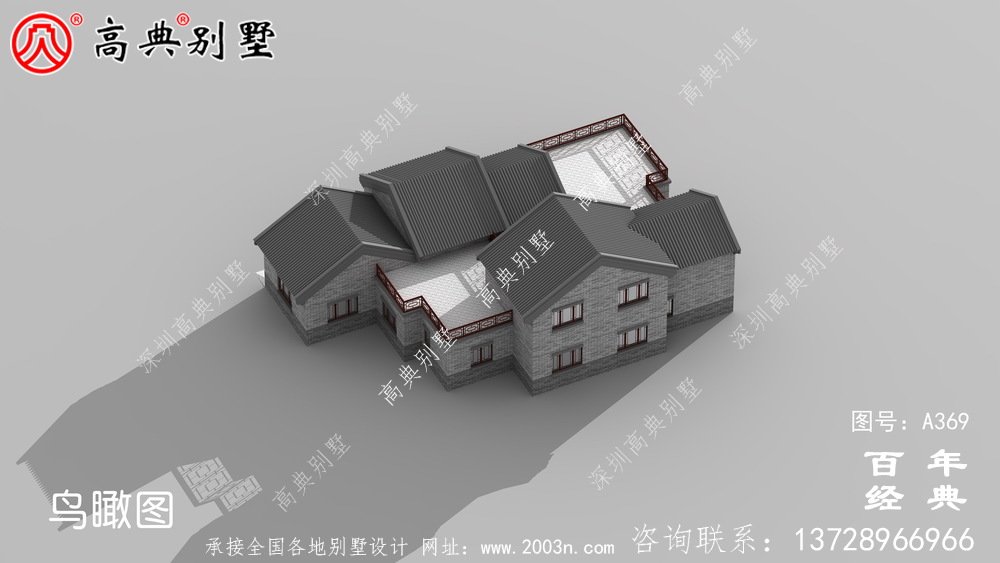

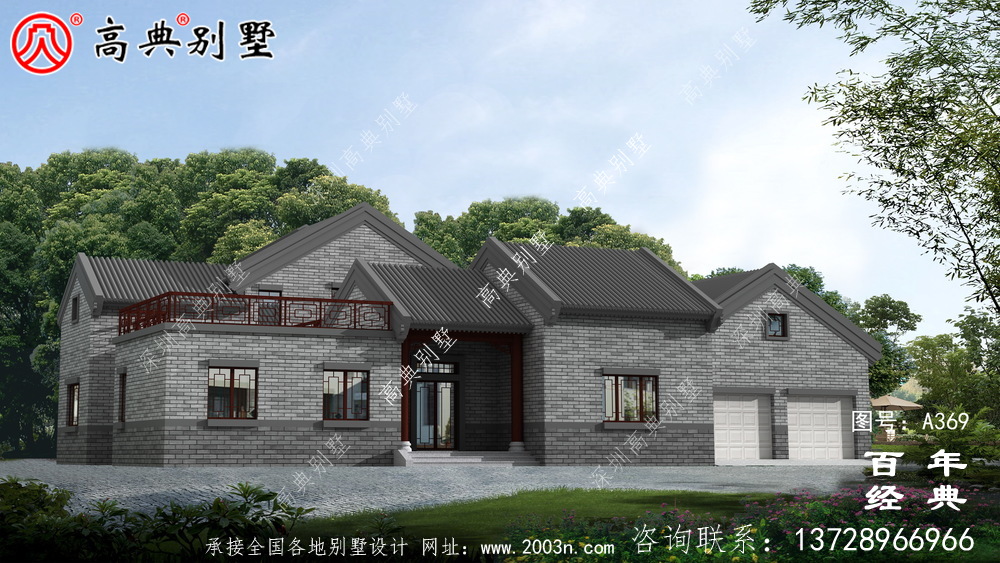

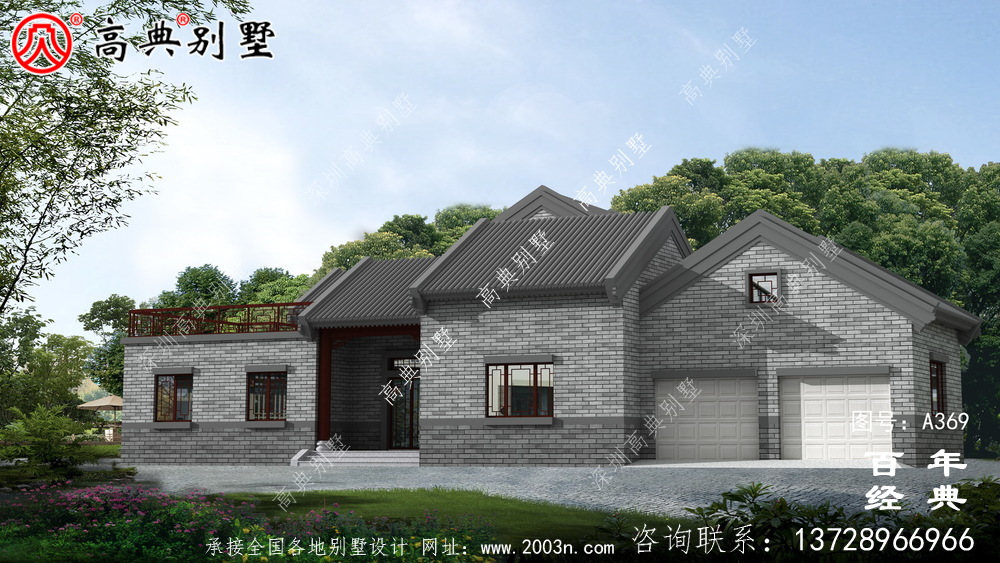

a369号别墅设计图纸及效果图介绍:
占地规格:门面25.3米X深度17.8米
一层面积:322.14平方米
阁楼面积:60.42平方米
建筑面积:382.56平方米
内庭面积:19.78平方米(注:内庭面积未计入建筑面积)
图纸内容:效果图13张施工图58张A3(即建筑、结构、给排水、电气四个专业)



a369号别墅首层室内功能介绍:
门楼 (约8平方米)(右前面)
门厅 (约16平方米)(门楼后面)
客厅 (约33平方米)(前面中间)
餐厅 (约17平方米)(右面中间)
厨房 (约9平方米)(右面中间)
公卫1 (约6平方米)(右后面靠前)
卧室1带卫生间2 (约18平方米/6平方米)(右后面)
卧室2 (约18平方米)(左后面)
卧室3带卫生间3 (约18平方米/4平方米)(左面中间)
卧室4 (约14平方米)(左面中间)
卧室5带衣帽间、卫生间4/书房 (约13平方米/2平方米/5平方米/12平方米)(左面中间)
车库 (约41平方米)(左前面)

a369号别墅阁楼室内功能介绍:
阁楼卧室6 (约18平方米)(左后面)
阁楼卧室7 (约18平方米)(左后面)
露台1 (约59平方米)(后面中间)
露台2 (约43平方米)(前面中间)

a369号别墅外墙主要材料:真石漆、仿古青砖、水泥仿古青瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
