单层四合院徽派式别墅设计图纸以及施工图  房屋设计图

单层四合院徽派式别墅设计图纸以及施工图 房屋设计图

  • 推荐星级:
  • 图纸编号:A424号
  • 占地面积:323平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

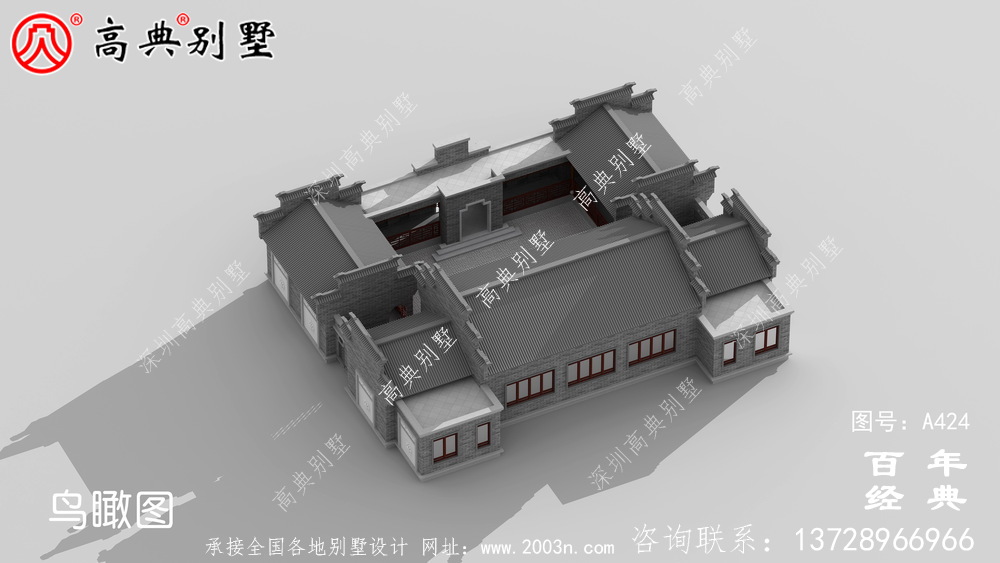

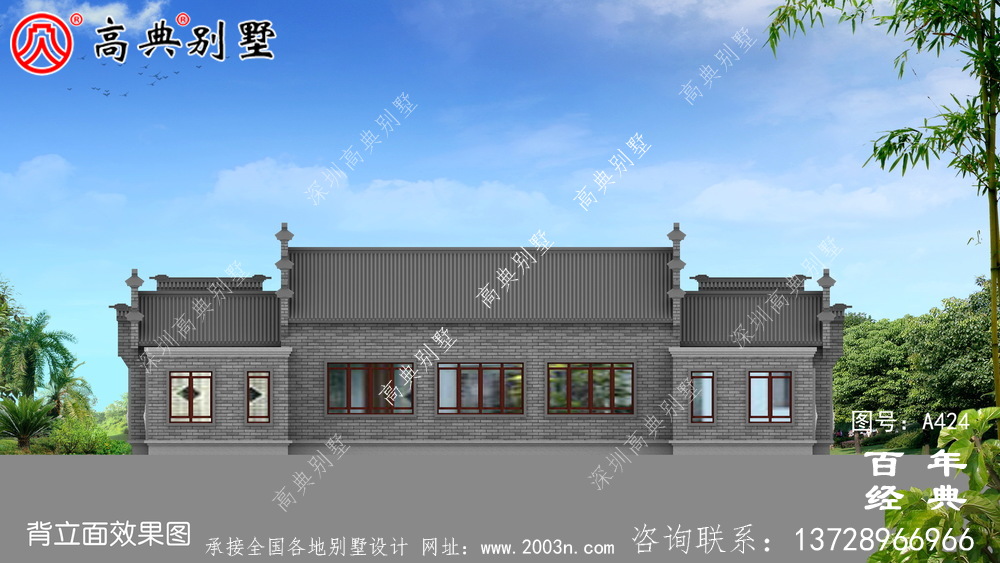

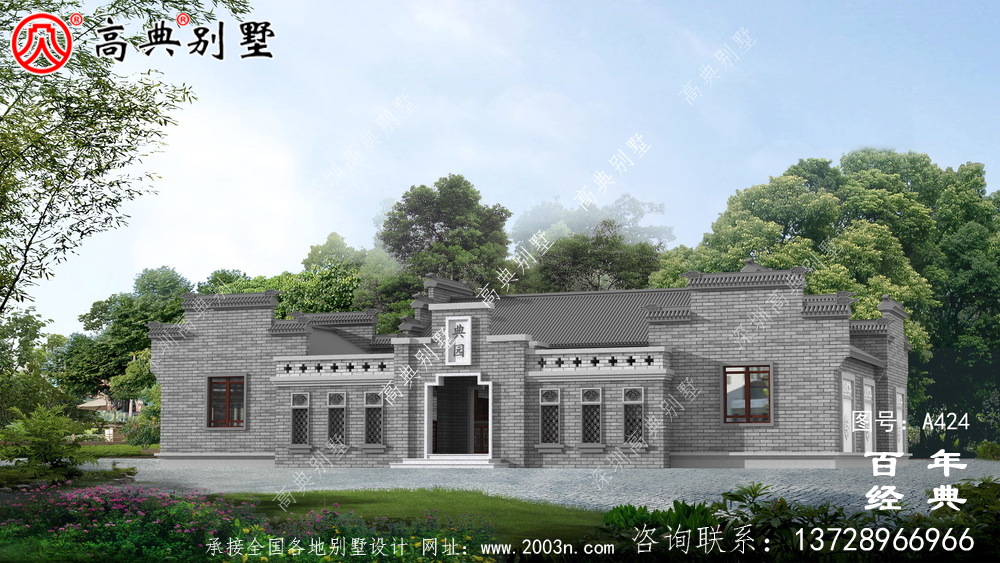

A424号别墅设计图纸及效果图介绍:
占地规格:门面24.3米X深度20.3米
一层面积:323.04平方米
主院面积:103.94平方米
侧院面积:16.34平方米
建筑面积:323.04平方米
图纸内容:效果图13张施工图50张A3(即建筑、结构、给排水、电气四个专业)



A424号别墅首层室内功能介绍:
门廊 (约11平方米)(中间前面)
院子1 (约99平方米)(中间)
院子四周走廊 (约80平方米)(中间)
厨房 (约6平方米)(右前面)
餐厅 (约19平方米)(右前面靠后)
院子2 (约10平方米)(右面中间)
卧1带书房1带卫1 [size=2(约21平方米/7平方米/6平方米)(右后面)
客厅 (约69平方米)(后面中间)
楼梯 (约8平方米)(后面中间靠左)
卧2带卫2 (约12平方米/6平方米)(左前面)
卫3 (约6平方米)(左前面靠中间)
院子3 (约8平方米)(左面中间)
卧3 (约16平方米)(左后面)
书房2 (约16平方米)(左后面)

A424号别墅外墙主要材料:真石漆、青砖、小青瓦、麻石


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
