两层四合院别墅设计施工图及效果图_两层别墅设计图纸

两层四合院别墅设计施工图及效果图_两层别墅设计图纸

  • 推荐星级:
  • 图纸编号:a187号
  • 占地面积:2173平方米
  • 结构类型:框架结构
  •
  • 图纸价格:50000元
  • 图纸介绍
a187号经典北京四进四合院别墅设计图纸及效果图介绍:
占地规格:门面45米X深度83.6米未计前面台阶1.6米
一层面积:2173.84平方米
二层面积:404.32平方米
建筑面积:2578.16平方米

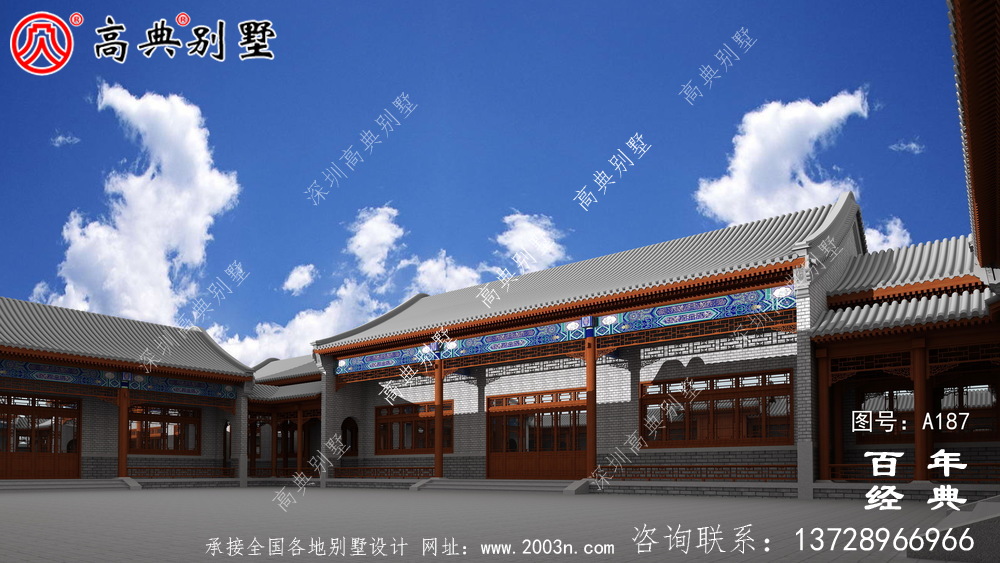

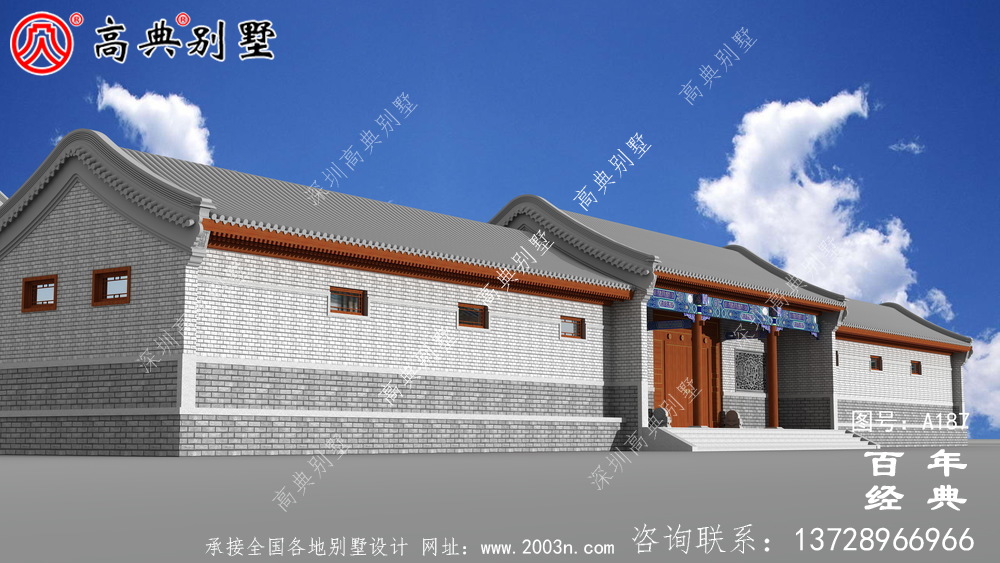

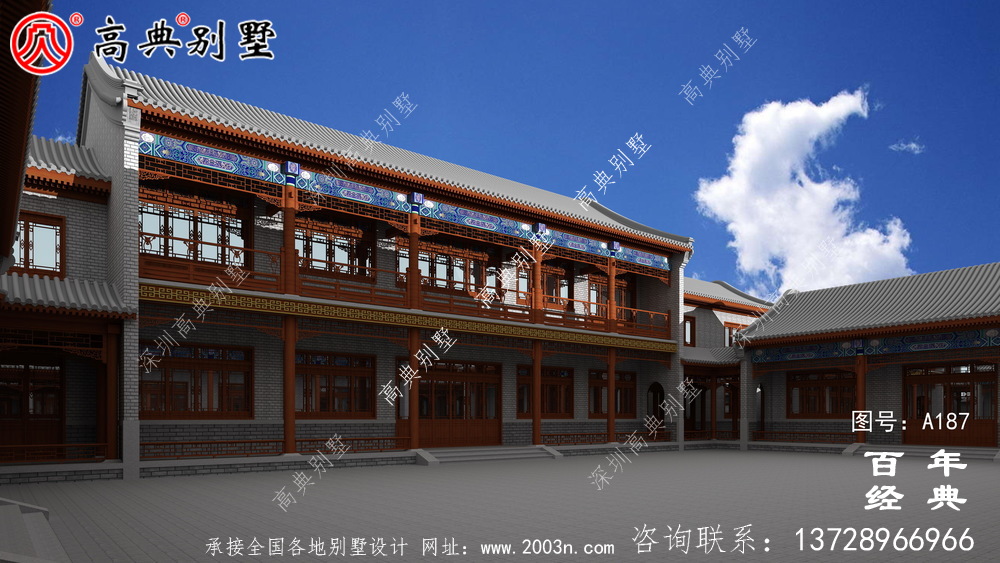

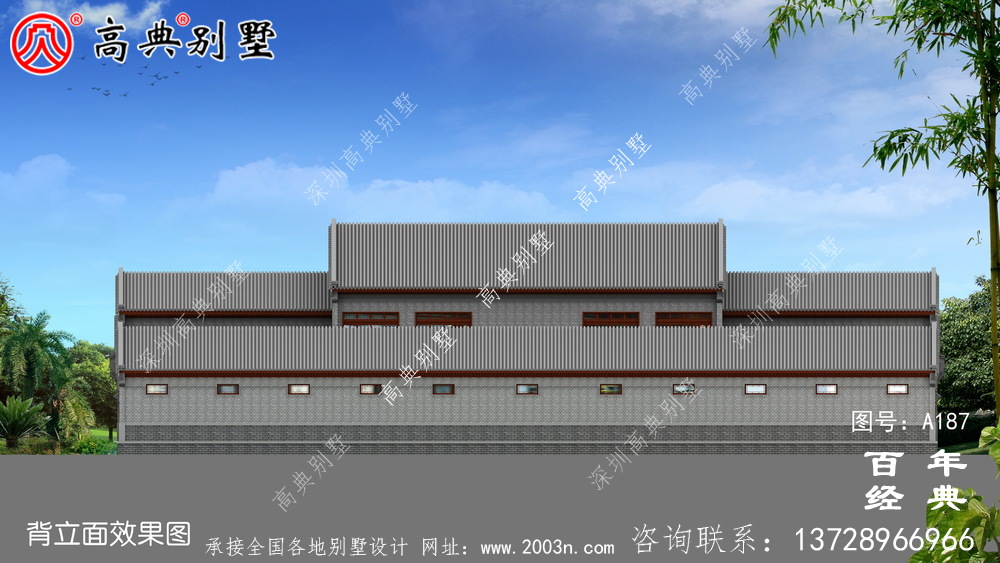

效果图12张、施工图共61张A1规格(即建施、结施、水施、电施)



a187号经典北京四进四合院别墅一进室内功能介绍:
前门庭 (约48.54平方米)(前面中间)
后门庭 (约69.72平方米)(前门庭后面)
倒座房1带卫生间 (约15.83平方米/3.35平方米)(前面中间靠左)
倒座房2带卫生间 (约19.86平方米/4.03平方米)(前面中间靠左)
倒座房3带卫生间 (约15.83平方米/3.35平方米)(前面中间靠左)
公卫 (约13.72平方米)(左前面)
倒座房4带卫生间 (约15.83平方米/3.35平方米)(前面中间靠右)
倒座房5带卫生间 (约19.86平方米/4.03平方米)(前面中间靠右)
餐厅1带厨房1 (约20.15平方米/6.55平方米)(右前面)
洗衣间 (约19.86平方米/4.03平方米)(右面中间)
庭院 (约204.47平方米)(后面)

a187号经典北京四进四合院别墅二进室内功能介绍:
前东厢房1带卫生间 (约24.36平方米/4.43平方米)(右面中间)
前东厢房2带卫生间 (约24.36平方米/4.43平方米)(右面中间)
前东厢房3带卫生间 (约24.36平方米/4.43平方米)(右面中间)
前西厢房1带卫生间 (约24.36平方米/4.43平方米)(左面中间)
前西厢房2带卫生间 (约24.36平方米/4.43平方米)(左面中间)
前西厢房3带卫生间 (约24.36平方米/4.43平方米)(左面中间)
厨房2 (约14.15平方米)(右前面)
厨房3 (约14.15平方米)(左前面)
垂花门 (约22.98平方米)(前面中间)
第二进院 (约493.28平方米)(后面中间)
厅房 (约134.75平方米)(后面中间)
厅房东耳房 (约76.72平方米)(右后面)
厅房西耳房 (约76.72平方米)(左后面)

a187号经典北京四进四合院别墅三进室内功能介绍:
后东厢房1带卫生间 (约24.37平方米/4.43平方米)(右面中间)
后东厢房2带卫生间 (约24.37平方米/4.43平方米)(右面中间)
后东厢房3带卫生间 (约24.37平方米/4.43平方米)(右面中间)
后西厢房1带卫生间 (约24.37平方米/4.43平方米)(左面中间)
后西厢房2带卫生间 (约24.37平方米/4.43平方米)(左面中间)
后西厢房3带卫生间 (约24.37平方米/4.43平方米)(左面中间)
厨房4带卫生间带餐厅 (约23.9平方米/3.29平方米/34平方米)(右后面)
厨房3带卫生间带餐厅 (约23.9平方米/3.29平方米/34平方米)(左后面)
正房 (约189.9平方米)(后面中间)
第三进院 (约482.4平方米)(前面中间)

a187号经典北京四进四合院别墅四进室内功能介绍:
弟四进院 (约179.99平方米)(前面中间)
后罩房中厅 (约27.58平方米)(后面中间)
厨房7带卫生间带餐厅5 (约13.76平方米/5.71平方米/20.35平方米)(右后面)
后罩房2带卫生间 (约13.76平方米/5.71平方米)(右后面中间靠左)
后罩房3带卫生间 (约14.14方米/5.87平方米)(右后中间靠左)
后罩房小厅2 (约20.91平方米)(右后中间靠左)
后罩房5带卫生间 (约13.76平方米/5.71平方米)(左后面靠右)
后罩房4带卫生间 (约14.14方米/5.87平方米)(左后面靠右)
后罩房小厅3 (约20.91平方米)(左后面靠右)
厨房6带卫生间带餐厅4 (约13.76平方米/5.71平方米/20.35平方米)(右后面)

a187号经典北京四进四合院别墅外墙主要材料: 青砖、筒板瓦、木材、荔枝面青石板


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
