乡村两层带阳台自建房效果图及施工图纸_农村房屋设计图

乡村两层带阳台自建房效果图及施工图纸_农村房屋设计图

  • 推荐星级:
  • 图纸编号:A322号
  • 占地面积:143平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
A322号别墅设计图纸及效果图介绍:
占地规格:门面16.1米X深度14.8米未计前面台阶1.9米
一层面积:143.42平方米
二层面积:124.41平方米
建筑面积:267.83平方米

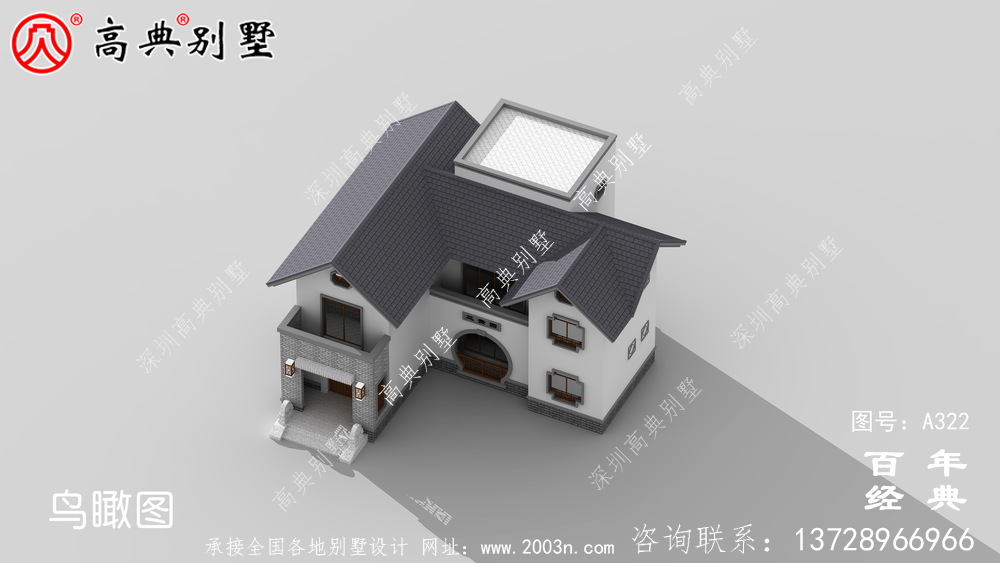

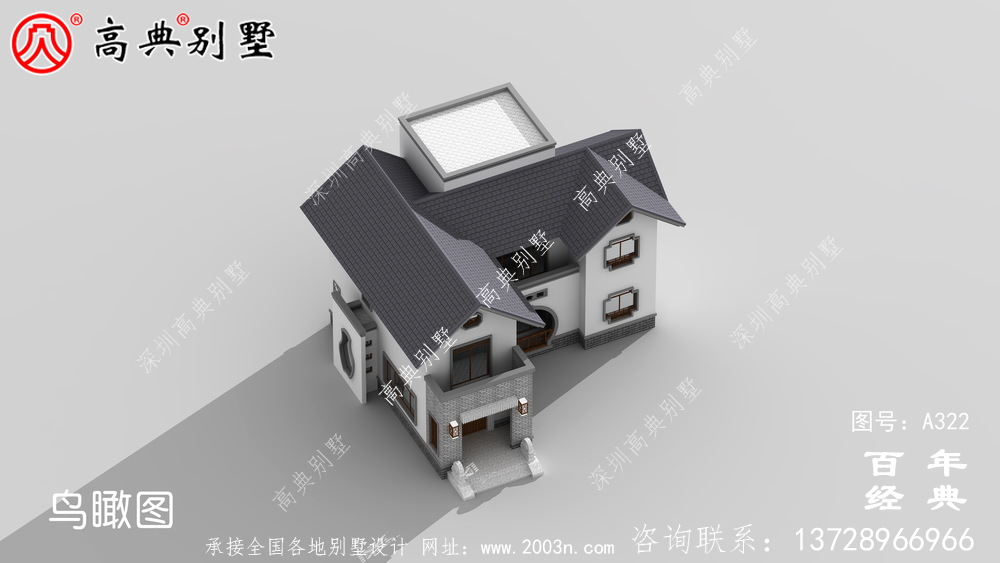

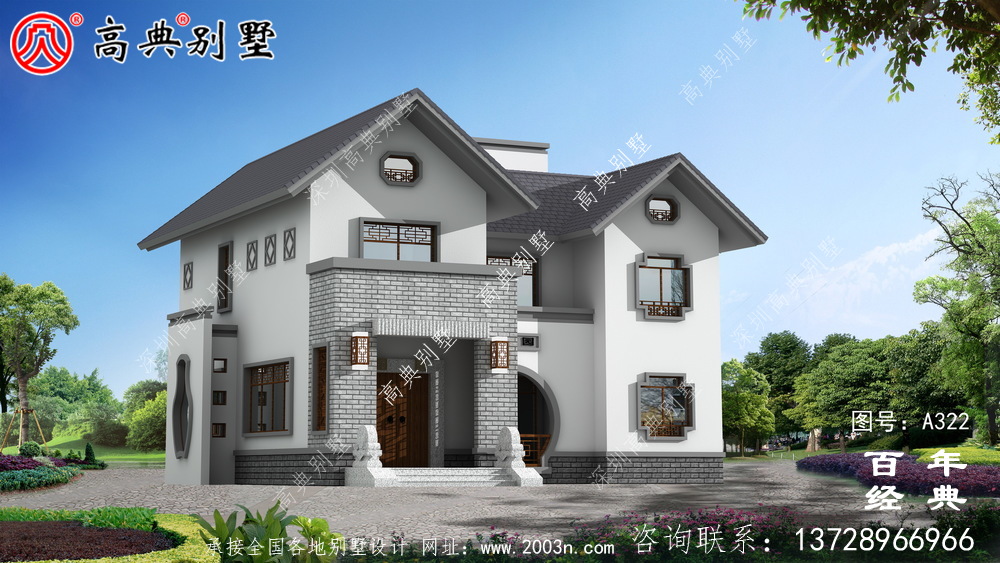

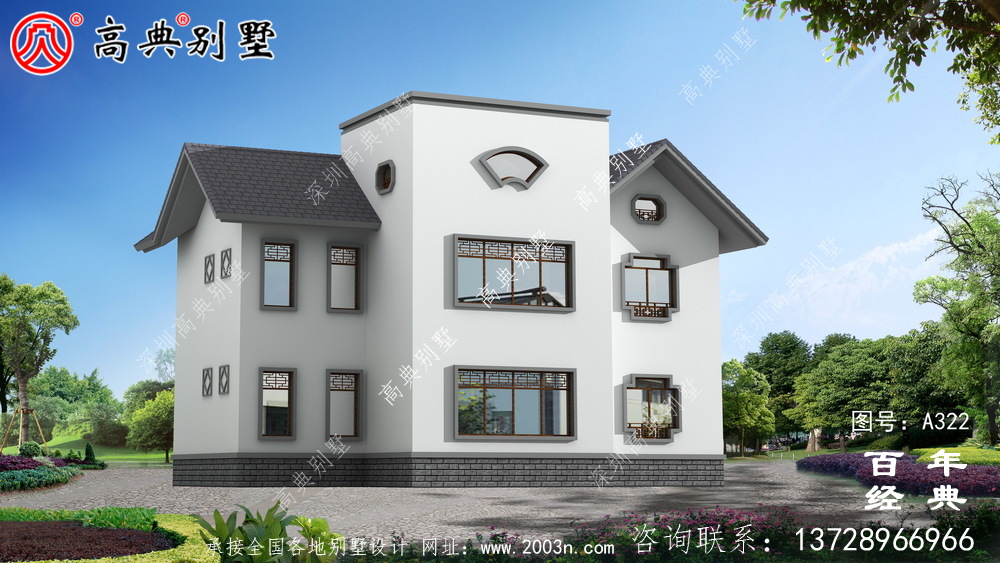

图纸张数:效果图13张、施工图共63张A3规格(即建施、结施、水施、电施)



A322号别墅首层室内功能介绍:
卧室1 (约13平方米)(右前面)
公卫1 (约4平方米)(右后面)
餐厅带阳台 (约23平方米/5平方米)(中间前面)
三转楼梯 (约17平方米)(中间后面)
门廊 (约7平方米)(左前面)
客厅 (约25平方米)(左前面)
吧台及酒柜 (约7平方米)(左面中间)
厨房(约15平方米)(左后面)

A322号别墅二层室内功能介绍:
卧室2 (约13平方米)(右前面)
公卫2 (约4平方米)(右后面)
起居室带露台 (约23平方米/4平方米)(中间前面)
三转楼梯 (约17平方米)(中间后面)
卧3带露台带卫3 (约25平方米/7平方米/5平方米)(左前面)
卧4 (约15平方米)(左前面)

A322号别墅外墙主要材料:水泥平板瓦、真石漆、外墙仿古青砖、麻石


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
