农村三层欧式别墅设计图纸及效果图_农村三层房屋设计

农村三层欧式别墅设计图纸及效果图_农村三层房屋设计

  • 推荐星级:
  • 图纸编号:t61303号
  • 占地面积:243平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
     建独栋别墅不以其他,就图个舒适舒服。给爸爸妈妈一个好的养老服务自然环境,为给自己一个满意的住处。
t61303号别墅设计图纸详细介绍:

占地规格:门面左右方向20.2米X进深前后方向12.2米 [未计大门凸出1.5米]
建筑面积:607.29平方米
首层面积:243.35平方米
二层面积:191.81平方米
三层面积:172.13平方米

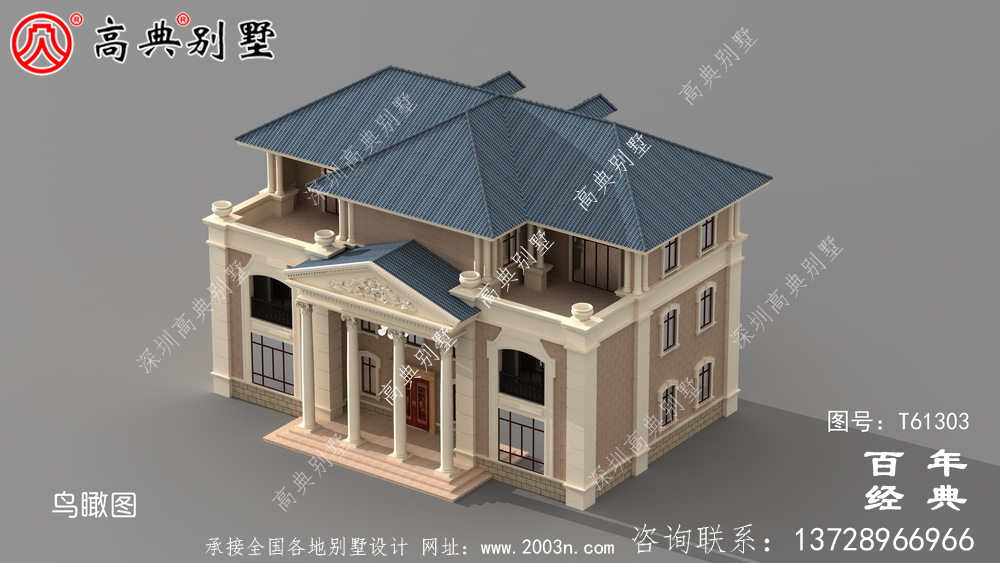

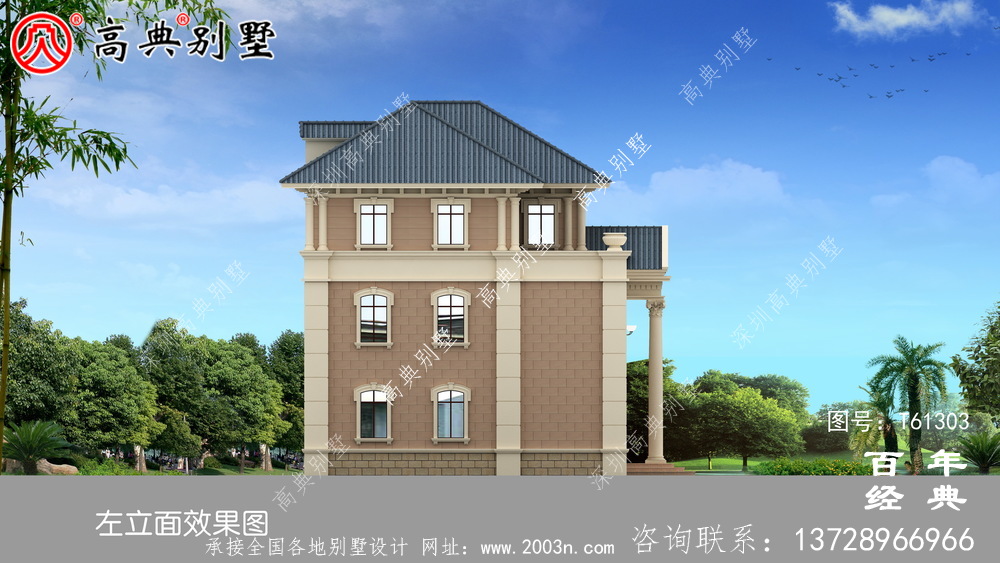

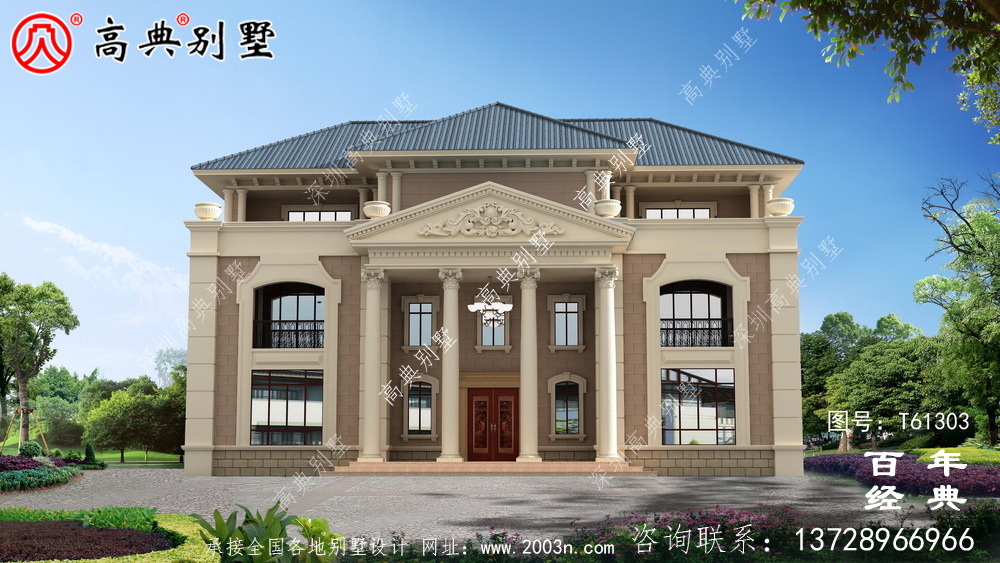

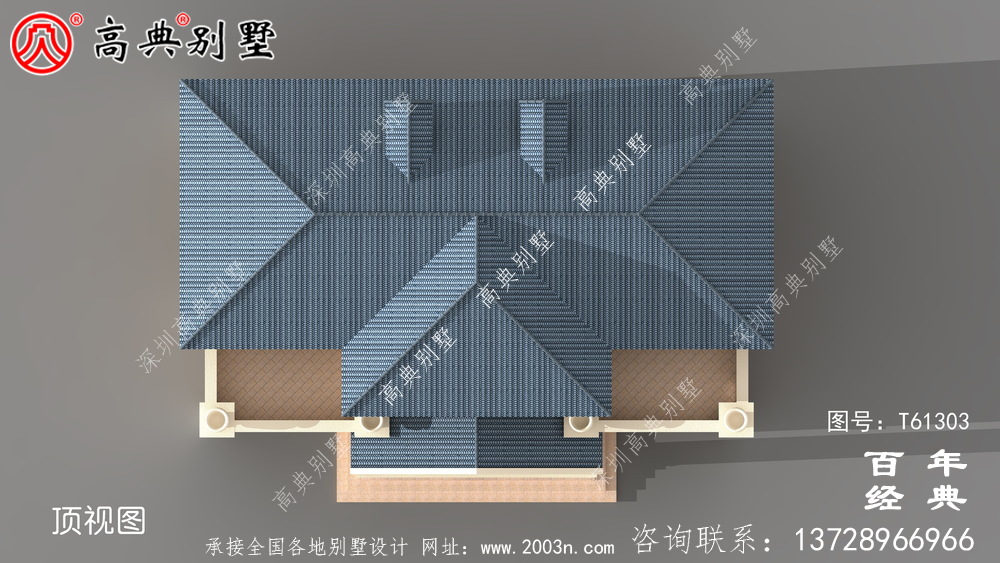

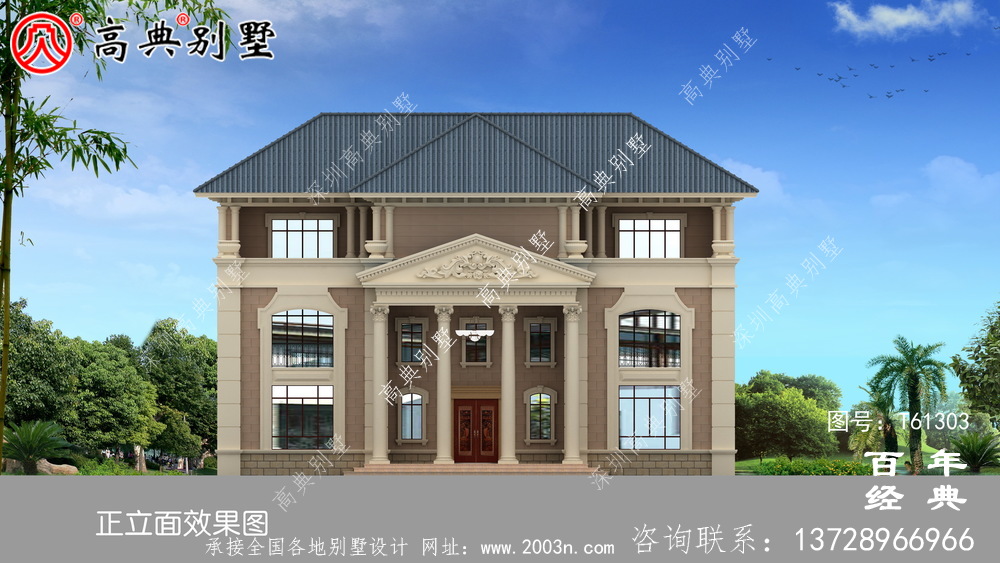

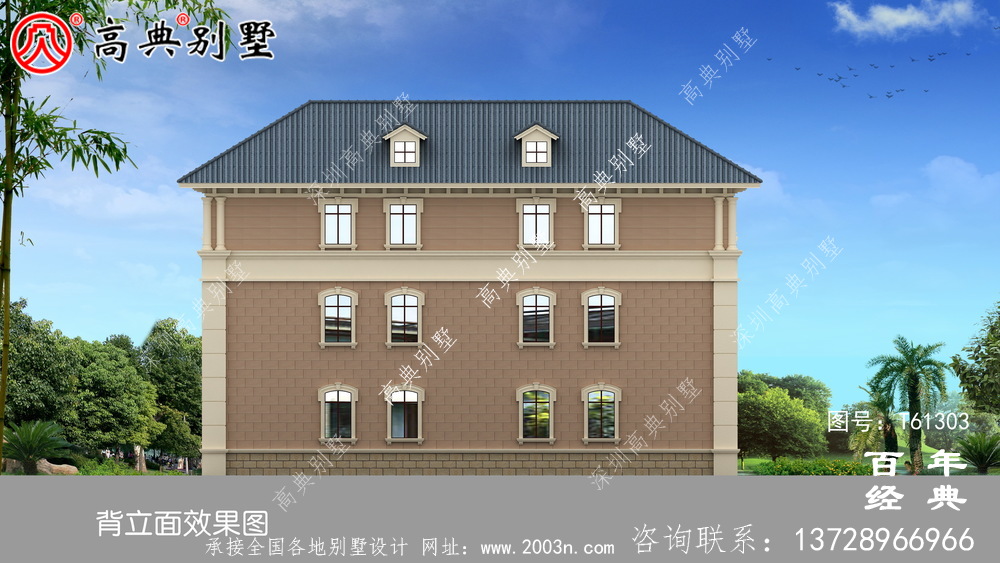

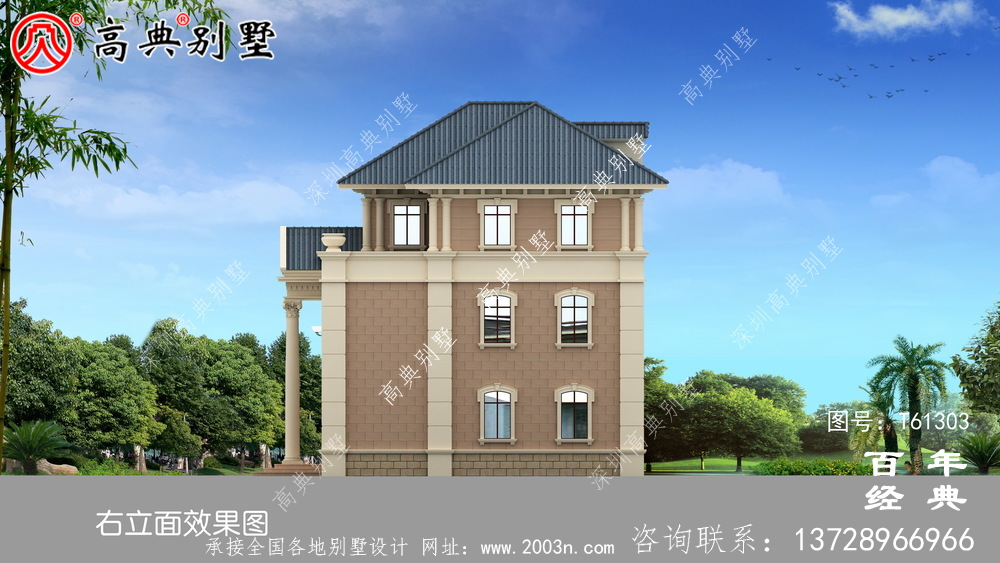

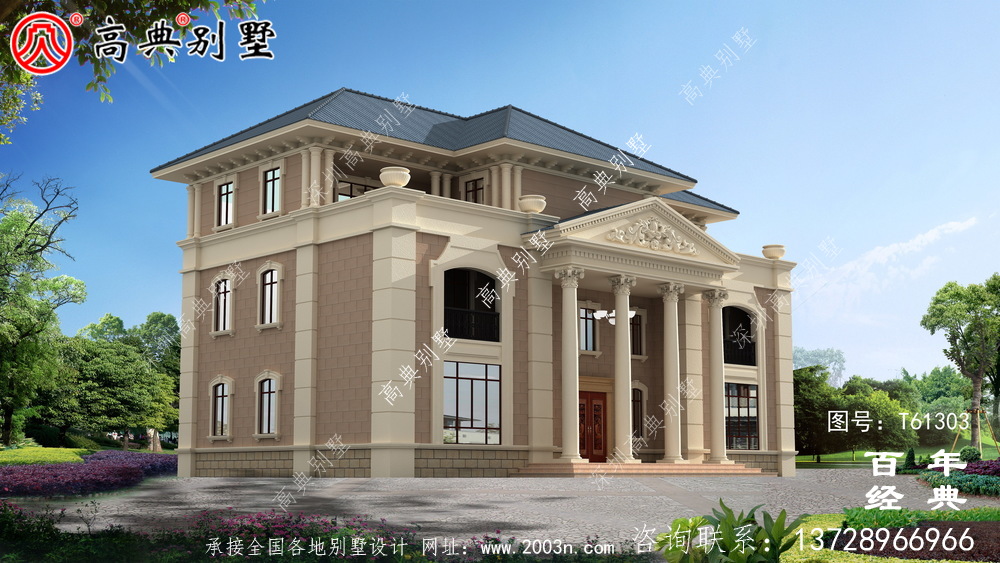

图纸张数:效果图10张、施工图共68张A3规格(即建施、结施、水施、电施)




t61303号别墅首层室内功能介绍:
入门堂屋(复式) [约45平方米]<前面中间>
客厅 [约45平方米]<右前面>
饭厅 [约45平方米]<左前面>
厨房 [约13平方米]<左后面>
公用卫生间 [约8平方米]<左后面靠右>
半圆楼梯 [约30平方米]<后面中间>
房间A带卫生间 [约16平方米/5平方米]<右后面>

t61303号别墅二层室内功能介绍:
堂屋中空 [约30平方米]<前面中间>
三转楼梯 [约30平方米]<后面中间>
卧室A带卫生间带阳台 [约28平方米/8平方米/9平方米]<左前面>
卧室B带卫生间 [约16平方米/5平方米]<左后面>
卧室C带卫生间带阳台 [约28平方米/8平方米/9平方米]<右前面>
卧室D带卫生间 [约16平方米/5平方米]<右后面>

t61303号别墅三层室内功能介绍:
三转楼梯 [约30平方米]<后面中间>
卧室A带卫生间 [约24平方米/8平方米]<左后面>
房间B带卫生间 [约24平方米/8平方米]<右后面>
房间C带卫生间 [约22平方米/8平方米]<前面中间>
露天阳台2个 [约33平方米/33平方米]<左前面和右前面>

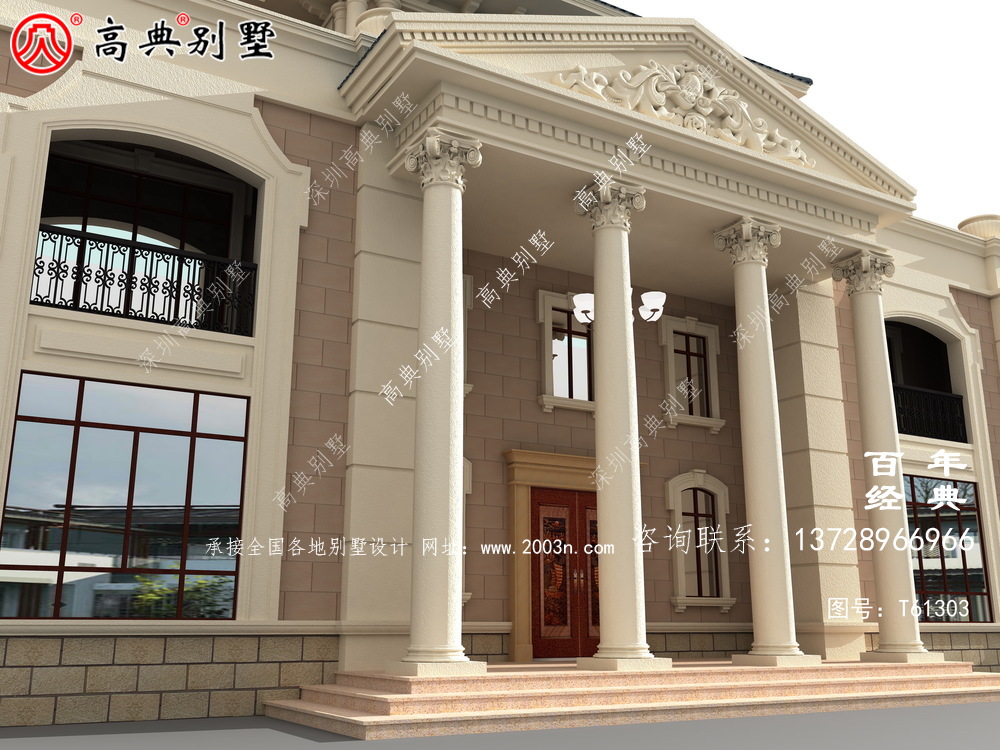

t61303号别墅外墙主要材料:天然岩石漆、天然黄锈石板材墙裙、310X310 S瓦、GRC水泥构件


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
