复式古典三层欧式别墅设计图纸_农村三层自建房设计图纸

复式古典三层欧式别墅设计图纸_农村三层自建房设计图纸

  • 推荐星级:
  • 图纸编号:t61316号
  • 占地面积:192平方米
  • 结构类型:框架结构
  •
  • 图纸价格:
  • 图纸介绍
    许多人想建造自己的房子,最初的意图是建造一个符合他们愿望的房子,看起来很漂亮,但又不太引人注目和舒适。
t61316号别墅设计图纸规格介绍:

占地规格:门面(即左右方向)14.6米〈未计左边采光井凸出0.8米〉X进深(即前后方向)18.1米
建筑面积:666.83平方米
地下室面积:189.18平方米

一层面积:192.55平方米
二层面积:136.71平方米
三层面积:148.39平方米
图纸张数:效果图14张、施工图共88张A3规格(即建施、结施、水施、电施)




t61316号别墅地下室内功能介绍:
娱乐大厅带采光井[约40平方米/6平方米]〈左前面〉

酒窖[约10平方米]〈前面中间〉
卧室A带卫生间[约21平方米/9平方米]〈左后面〉
卧室B带卫生间[约27平方米/9平方米]〈后面中间和右后面〉
公用卫生间[约8平方米]〈左面中间〉

三转楼梯[约13平方米]〈左前面〉

t61316号别墅首层室内功能介绍:
客厅(复式)[约41平方米]〈左前面〉

入门玄关和弧型楼梯[约34平方米]〈前面中间和右前面〉
餐厅[约27平方米]〈后面中间〉
厨房[约9平方米]〈右后面〉
小门亭[约10平方米]〈右前面〉
卧室A带卫生间[约21平方米/9平方米]〈左后面〉
公用卫生间[约12平方米]〈右面中间〉

t61316号别墅二层室内功能介绍:
小客厅和弧型楼梯带阳台[约34平方米/10平方米]〈前面中间和右前面〉

客厅中空[约41平方米]〈左前面〉
卧室A带卫生间带衣帽间[约21平方米/9平方米/8平方米]〈左后面〉
卧室B带阳台带卫生间带衣帽间[约20平方米/6平方米/5平方米/9平方米]〈后面中间和右后面〉


t61316号别墅三层室内功能介绍:
卧室A带卫生间带衣帽间带书房带阳台[约21平方米/9平方米/8平方米/20平方米/15平方米]〈左面前到后〉
卧室B带阳台带卫生间和露天阳台[约20平方米/6平方米/7平方米/7平方米]〈后面中间和右后面〉
小客厅和弧型楼梯[约34平方米]〈右前面〉

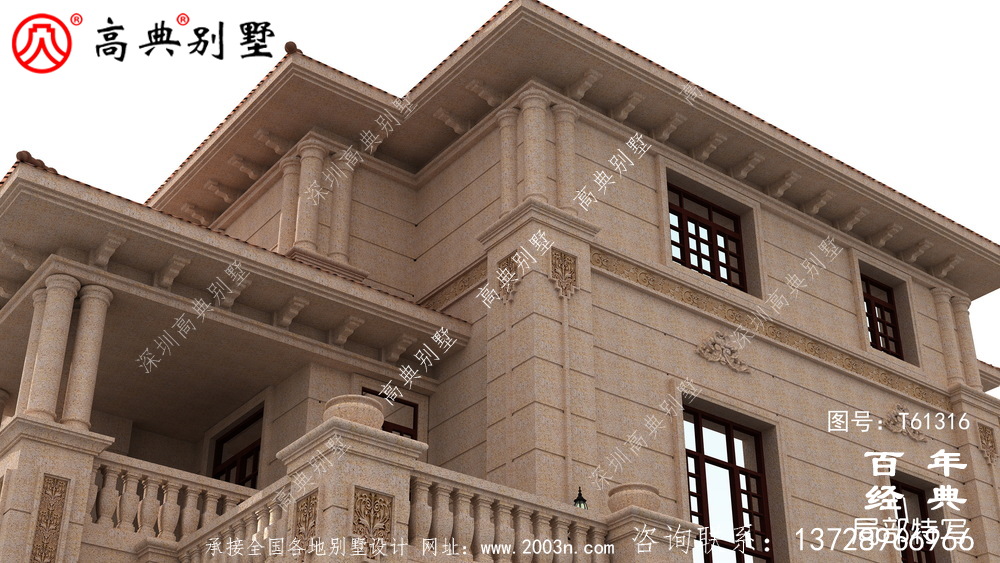

t61316号别墅外墙全部采用荔枝面沙漠棕石材干挂、外墙纯石材别墅、屋面用西班牙筒瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
