三层简约型欧式别墅设计全套图纸_三层别墅设计图纸

三层简约型欧式别墅设计全套图纸_三层别墅设计图纸

  • 推荐星级:
  • 图纸编号:T61409号
  • 占地面积:469平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
     回到家乡建造一座气氛良好的别墅也是一种支持。在风景如画的村庄里为老年人建一座别墅是值得称赞的。
T61409号别墅设计图纸规格介绍:
占地规格:门面(左右)27.5米X进深(前后)24.6米

建筑面积:1218.73平方米
一层面积:469.80平方米
二层面积:359.08平方米
三层面积:389.85平方米
图纸张数:效果图12张、施工图共64张A2规格(即建施、结施、水施、电施)




本别墅适合做私家顶级豪宅也可做会所



T61409号别墅首层室内功能介绍:
大门楼[约22平方米]<前面中间>
客厅及弧型楼梯[约170平方米]<房屋中间前面到后面>
餐厅带阳台[约39平方米/12平方米]<左面中间>
厨房带杂物间[约17平方米/7平方米]<左后面>
家庭厅带阳台[约45平方米/12平方米]<右面中间>
公用卫生间[约6平方米]<右后面靠左>
卧室1带阳台带卫生间带衣帽间[约33平方米/11平方米/6平方米/5平方米]<右前面>
卧室2带卫生间带衣帽间[26平方米/6平方米/6平方米]<左前面>
卧室3[约24平方米]<右后面>

T61409号别墅二层室内功能介绍:
客厅中空[约90平方米]<后面中间>
楼弧型楼梯和小客厅[约63平方米]<左面中间>
公用卫生间[约6平方米]<右后面靠左>
卧室4带阳台带卫生间带衣帽间[约33平方米/11平方米/6平方米/5平方米]<右前面>
卧室5带卫生间带衣帽间[26平方米/6平方米/6平方米]<左前面>
卧室6[约24平方米]<右后面>
卧室7带阳台[约24平方米/12平方米]<右面中间靠后>
普通楼梯[约18平方米]<右面中间靠前>
卧室8带阳台卫生间带衣帽间[约39平方米/12平方米/12平方米/13平方米]<左面中间和左后面>

T61409号别墅三层室内功能介绍:
前面露台[约57平方米]<左前面>健身娱乐大厅带杂物间[约79平方米/12平方米]<前面中间>
公用卫生间[约6平方米]<右后面靠左>
卧室9带阳台带卫生间带衣帽间[约33平方米/11平方米/6平方米/5平方米]<右前面>
卧室10带阳台卫生间带衣帽间[约39平方米/12平方米/12平方米/13平方米]<左面中间和左后面>
卧室11[约24平方米]<右后面>
卧室12带阳台[约24平方米/12平方米]<右面中间靠后>
普通楼梯[约18平方米]<右面中间靠前>
卧室13和卧室14带阳台[约20平方米/20平方米/18平方米]<后面中间>

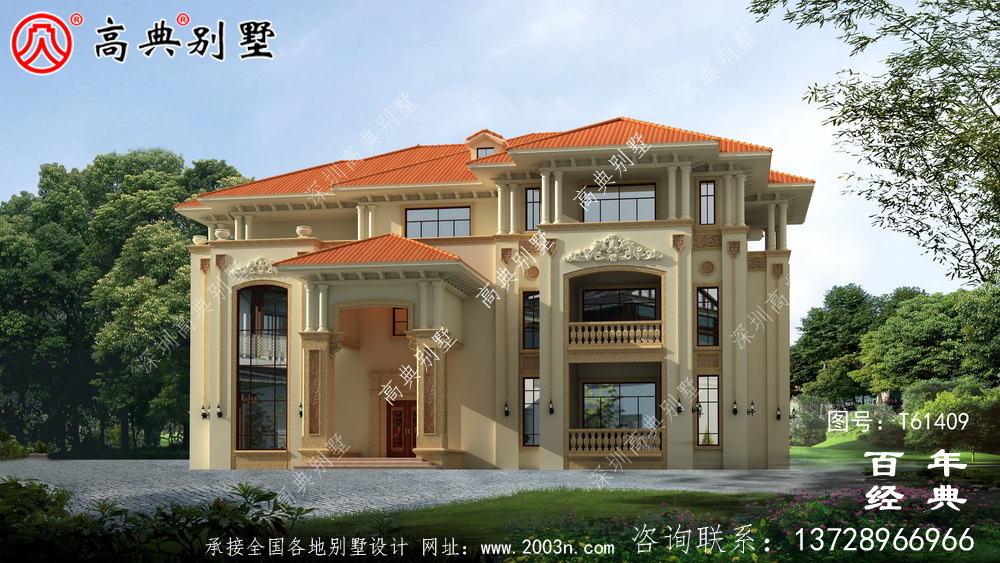

T61409号别墅设计图纸外墙主要材料:西瓦、真石漆、黄金贵花岗石、砂岩石浮雕


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
