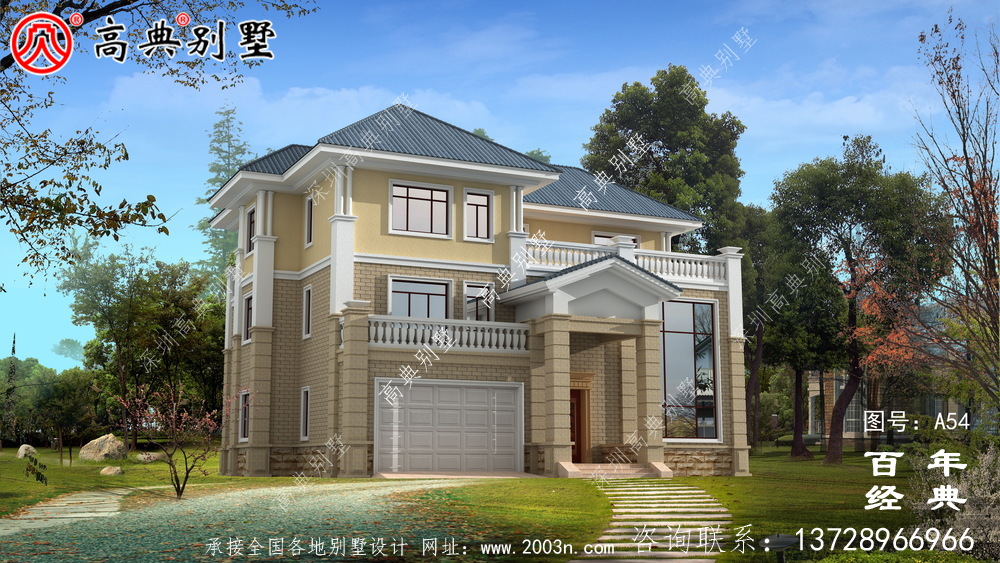

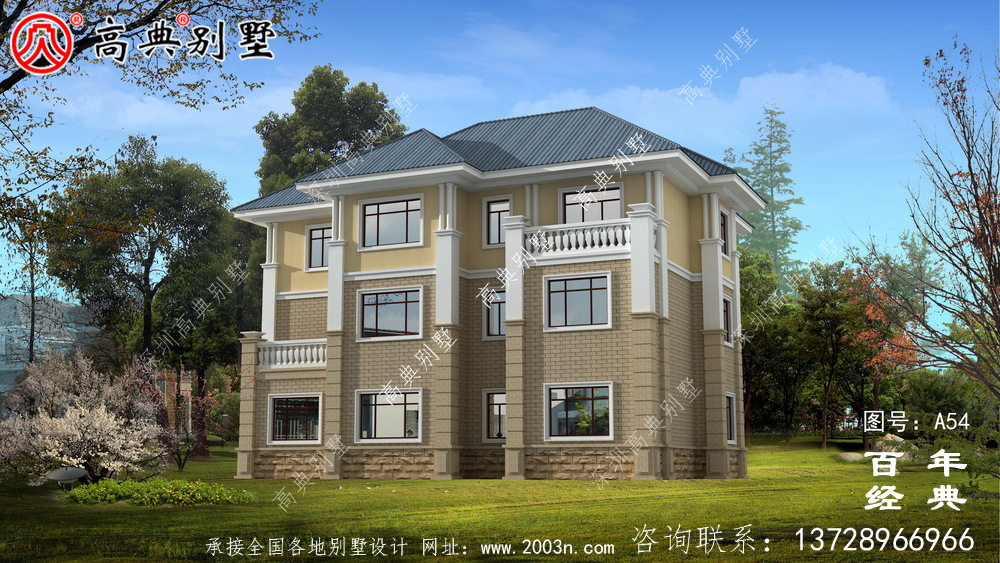

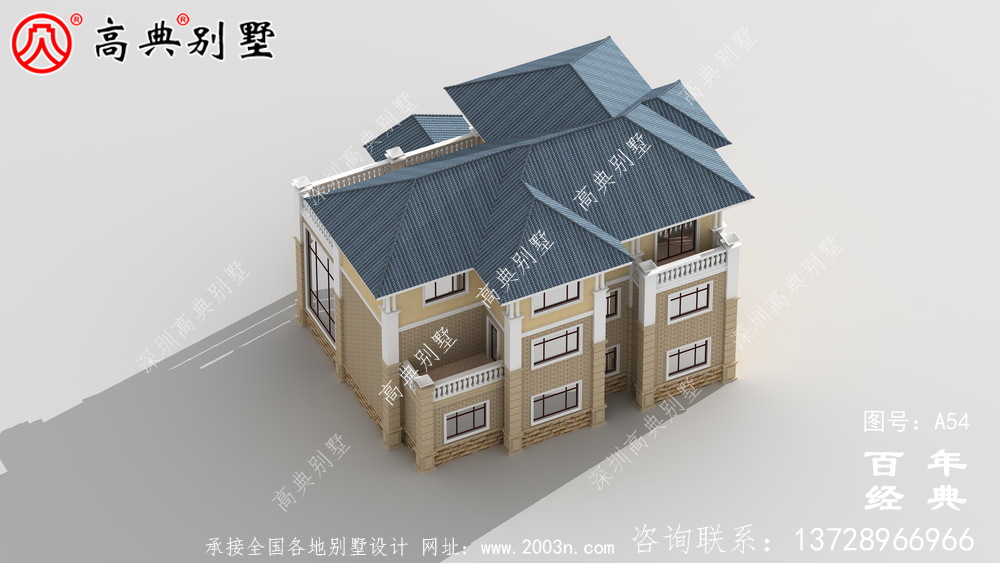

三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图

三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图

  • 推荐星级:
  • 图纸编号:a54号
  • 占地面积:232平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
a54号别墅设计图纸及效果图介绍:
占地规格:门面18.3米X深度16.5米
一层面积:232.06平方米
二层面积:134.76平方米
三层面积:151.73平方米
建筑面积:518.55平方米
图纸张数:效果图13张、施工图共70张A3规格(即建施、结施、水施、电施)


三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图三楼带露台的新农村别墅设计及效果图 三楼自建农村设计图
a54号别墅首层室内功能介绍:
门楼 (约9平方米)(前面中间)
复式客厅 (约65平方米)(右前面)
餐厅 (约22平方米)(后面中间)
厨房 (约8平方米)(右后面)
公卫 (约9平方米)(后面中间靠左)
卧室1带卫生间 (约22平方米/10平方米)(左后面)
车库 (约36平方米)(左前面)
三转楼梯 (约12平方米)(右面中间)

a54号别墅二层室内功能介绍:
卧室2 (约22平方米)(左后面)
卧室3带露台 (约22平方米/8平方米)(后面中间)
卧室4带卫生间、衣帽间、露台 (约18平方米/4平方米/4平方米/7平方米)(左前面)
客厅挑空 (约32平方米)(右前面)
小厅 (约33平方米)(前面中间)
公卫 (约9平方米)(后面中间靠左)
普通楼梯 (约14平方米)(左面中间)

a54号别墅三层室内功能介绍:
卧室5带露台 (约16平方米/5平方米)(左后面)
卧室6 (约22平方米)(左后面)
卧室7带卫生间、衣帽间 (约18平方米/4平方米/4平方米)(左前面)
小厅 (约18平方米)(正中间)
书房 (约25平方米)(右后面)
公卫 (约9平方米)(后面中间靠左)
露台 (约39平方米)(右前面)
普通楼梯 (约14平方米)(左面中间)

a54号别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、蘑菇面黄锈石、欧式水泥构件线条、屋面310X310S瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
