三层带阳台车库小别墅设计图_农村自建住宅设计图

三层带阳台车库小别墅设计图_农村自建住宅设计图

  • 推荐星级:
  • 图纸品牌:高典别墅
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

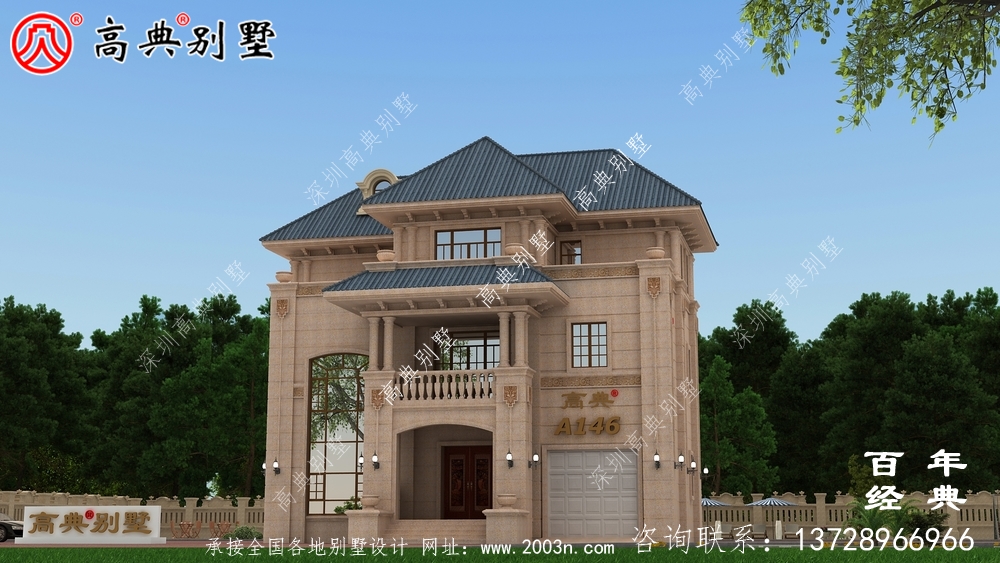

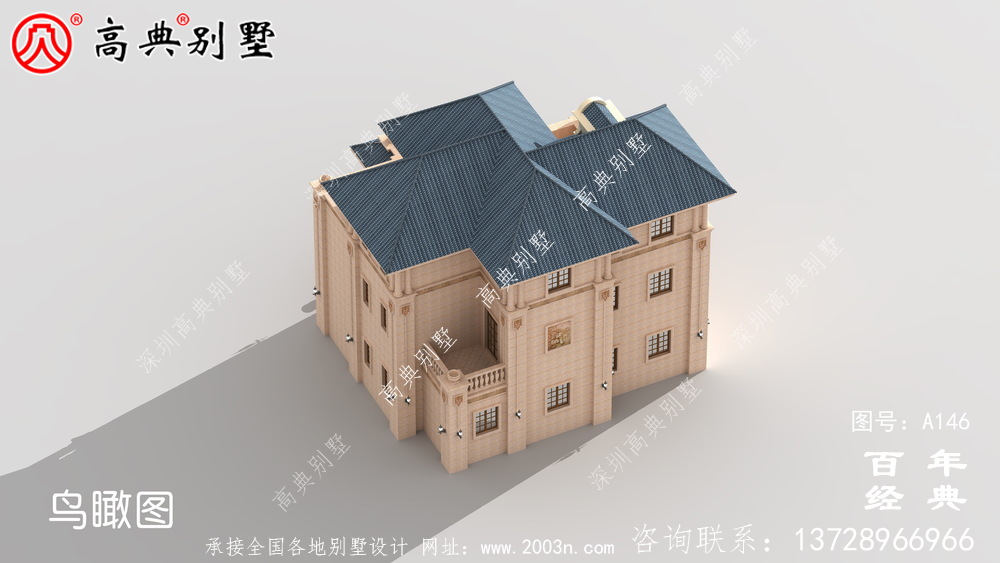

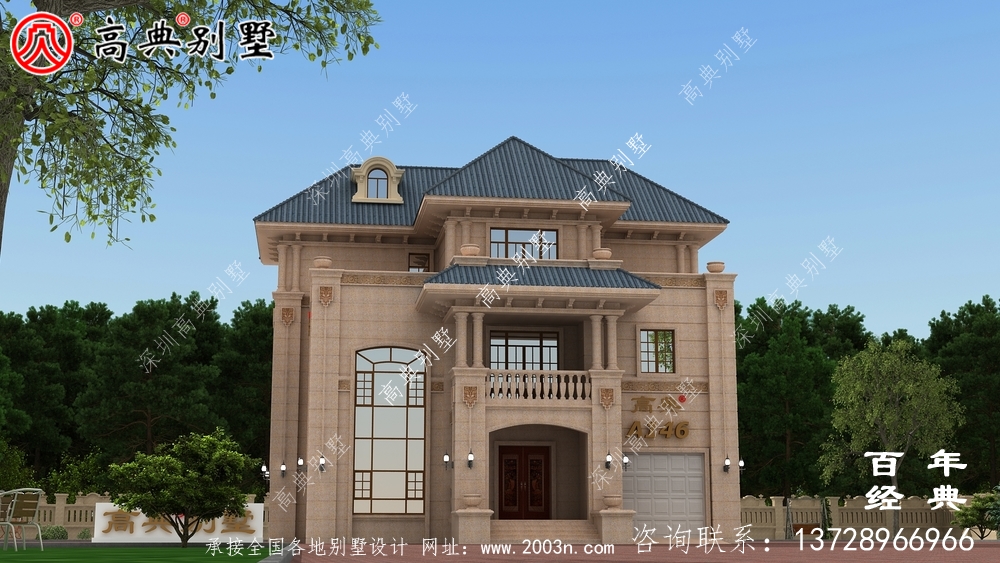

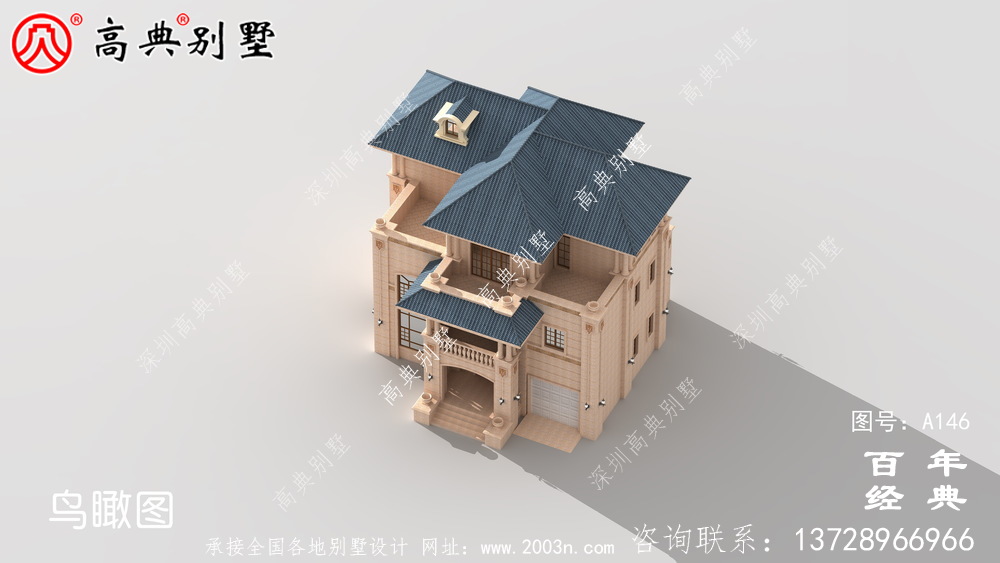

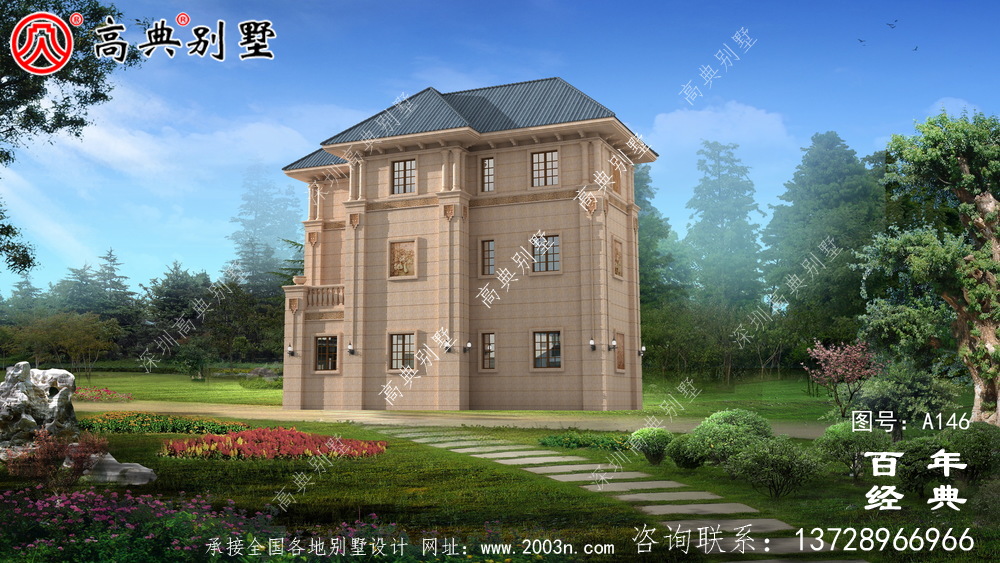

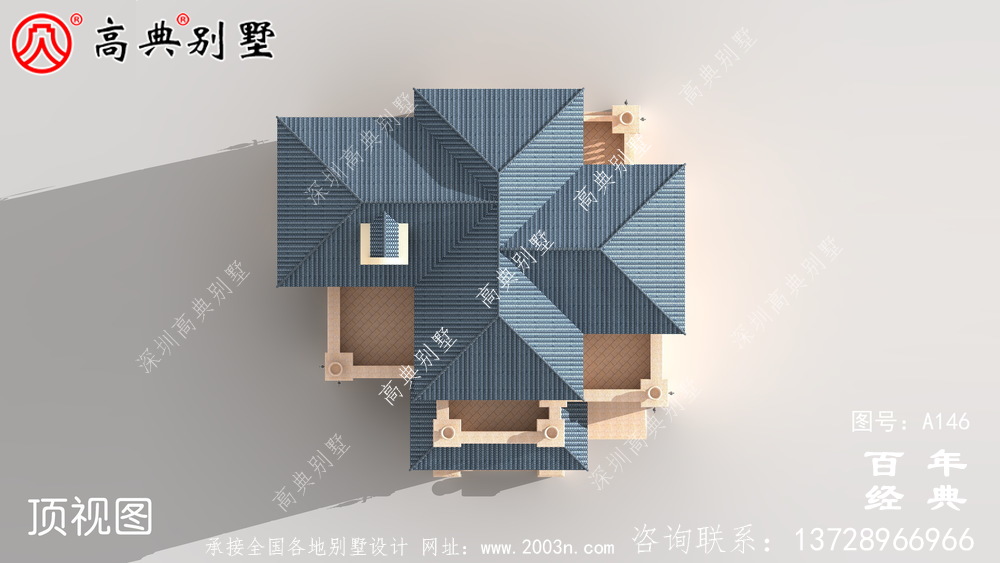

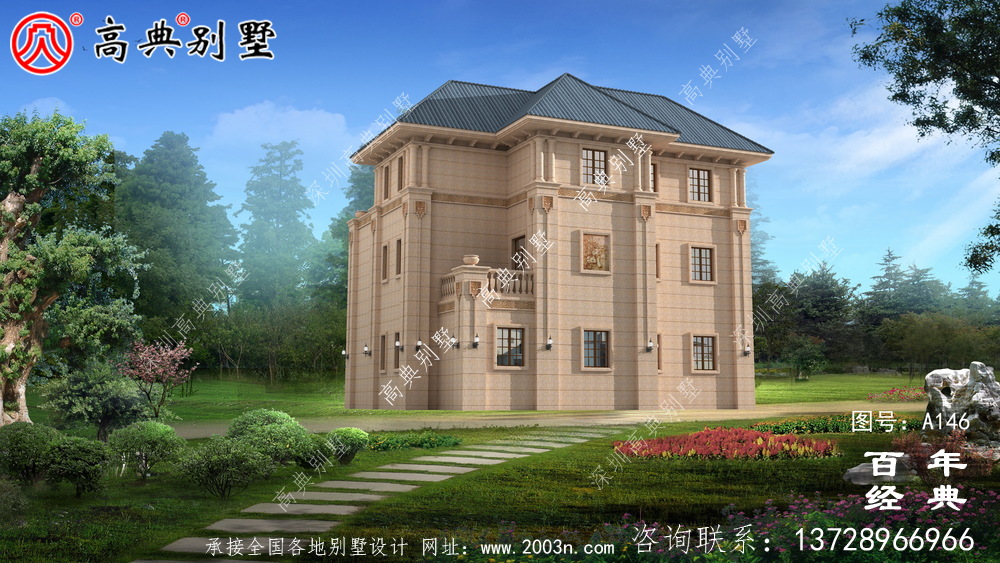

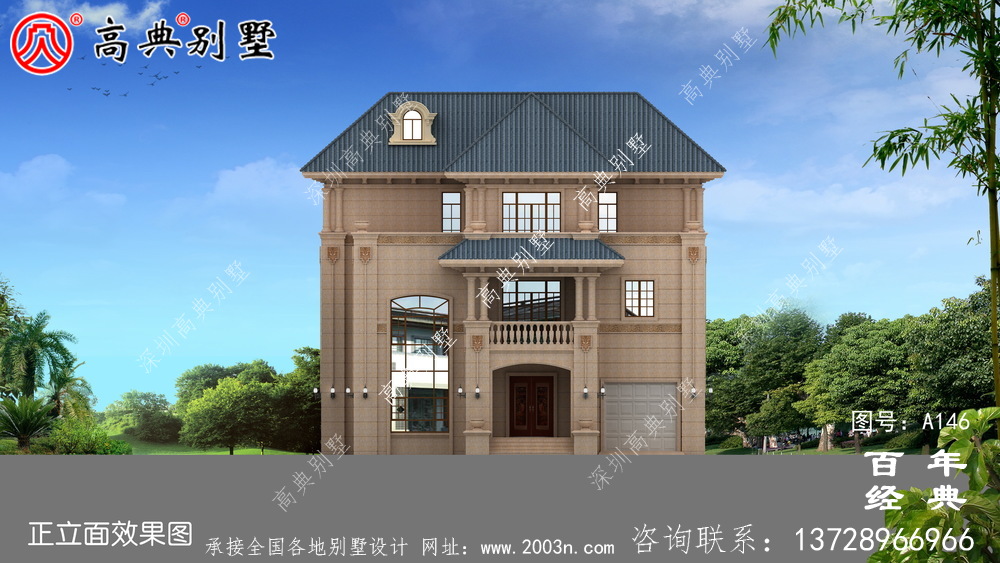

a146号别墅设计图纸及效果图介绍:
占地规格:门面15.6米X深度14.3米(未计台阶凸出1米)
一层面积:157.32平方米
二层面积:127.49平方米
三层面积:98.78平方米
建筑面积:383.59平方米
图纸张数:效果图13张、施工图共90张A3规格(即建施、结施、水施、电施)




a146号别墅首层室内功能介绍:
门楼 (约11平方米)(前面中间)
玄关及复式客厅 (约40平方米)(左前面)
餐厅 (约23平方米)(后面中间)
厨房 (约8平方米)(右后面)
公卫 (约7平方米)(左后面靠右)
普通楼梯 (约10平方米)(右后面)
卧室1 (约16平方米)(左后面)
车库 (约23平方米)(右前面)

a146号别墅二层室内功能介绍:
卧室2 (约16平方米)(左后面)
卧室3带露台1 (约13平方米/7平方米)(后面中间)
卧室4带卫生间 (约17平方米/5平方米)(右前面)
公卫 (约7平方米)(左后面靠右)
客厅挑空面积 (约20平方米)(左前面)
普通楼梯 (约10平方米)(右面中间)
起居厅带阳台 (约30平方米/10平方米)(前面中间靠后)

a146号别墅三层室内功能介绍:
卧室5 (约16平方米)(左后面)
卧室6带卫生间、露台3、露台4 (约19平方米/7平方米/9平方米/12平方米)(前面中间靠后)
起居厅 (约23平方米)(后面中间)
露台2 (约18平方米)(左前面)
普通楼梯 (约10平方米)(右面中间)
公卫 (约7平方米)(左后面靠右)

a146号别墅别墅外墙主要材料:
外墙纯石材干挂别墅、荔枝面沙漠棕石材、屋面310X310S瓦



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。



高典别墅品牌介绍:
深圳高典建筑设计有限公司是一家有传承、有创新、有文化、有研究、有设计实力的国内知名别墅设计公司。2003年创立以来设计了大量私人别墅和别墅楼盘(代表楼盘:广东河源-东江湾),现别墅作品遍布全国各地及部分海外国家。2018年高典别墅品牌故事被中央电视台报道拍摄成记录片在CCTV9记录频道《发现品牌》栏目展播,并评选为中国别墅设计行业优选品牌权威推荐!
