美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸

美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸

  • 推荐星级:
  • 图纸编号:A294号
  • 占地面积:183平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

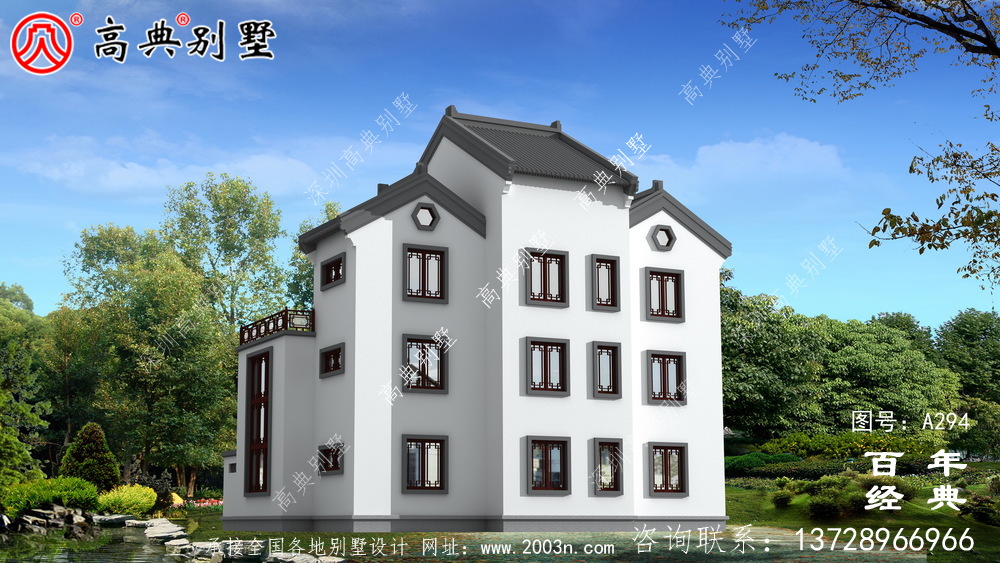

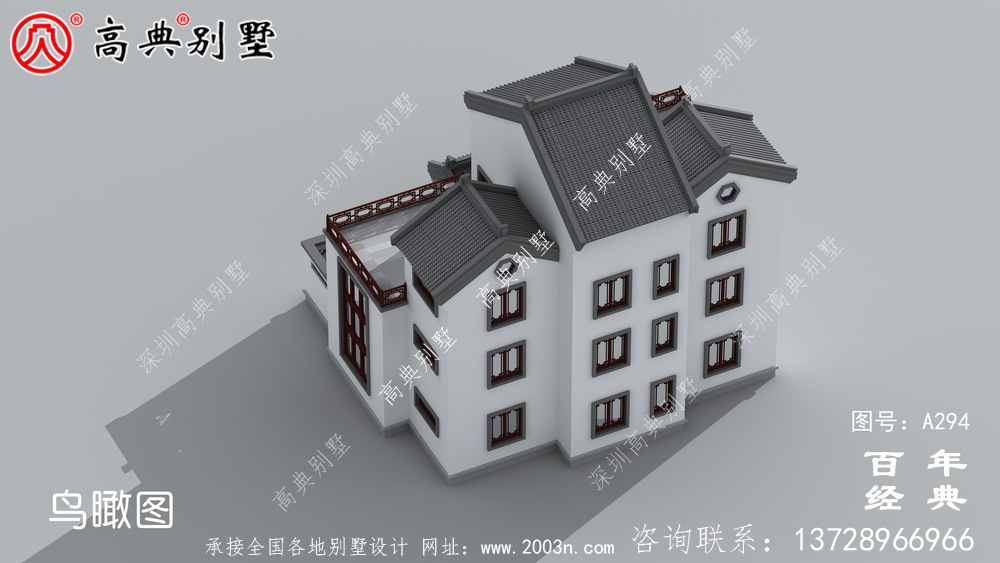

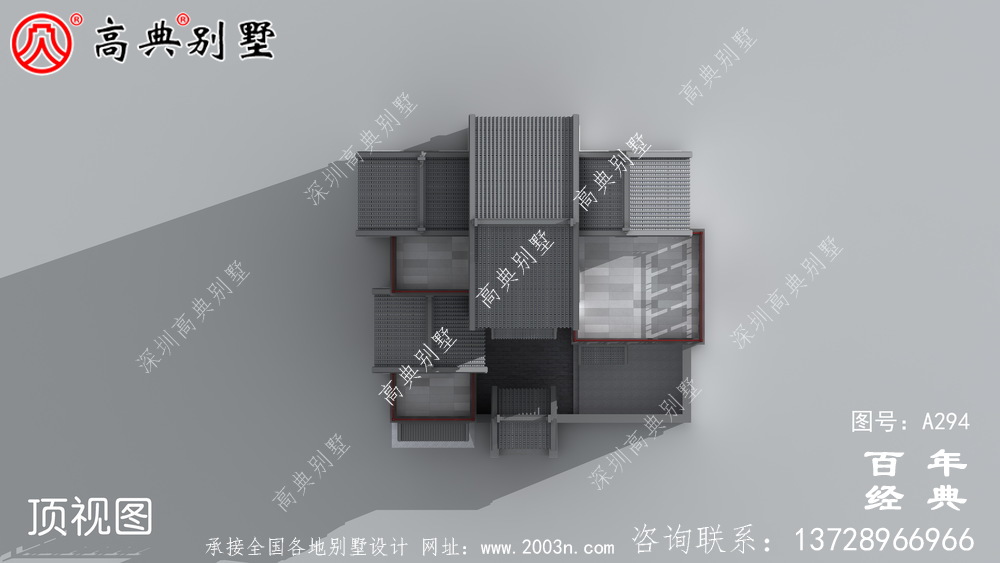

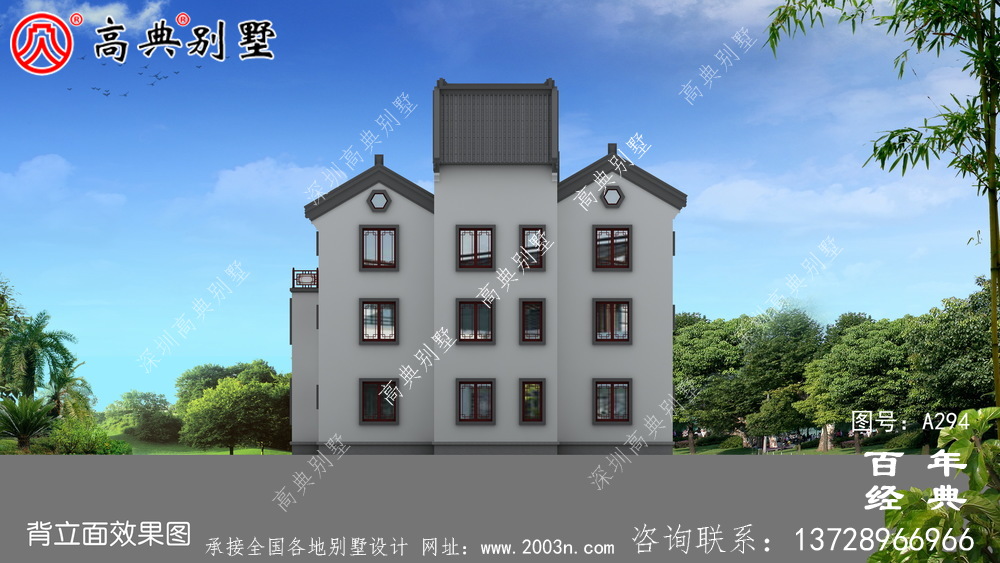

A294号别墅设计图纸及效果图介绍:
占地规格:门面17.2米X深度16米未计前面台阶1米
一层面积:183.98平方米
二层面积:130.13平方米
三层面积:103.95平方米
建筑面积:418.06平方米
前院面积:20.81平方米(前院面积未计入建筑面积)
图纸张数:效果图13张、施工图共77张A3规格(即建施、结施、水施、电施)


美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸美丽的三层别墅图纸效果图施工图_ 三层别墅设计图纸
A294号别墅首层室内功能介绍:
门楼 (约10.85平方米)(前面中间)
平台 (约21.43平方米)(右前面)
客厅 (约32.4平方米)(右面中间)
餐厅 (约20.99平方米)(前面中间)
厨房 (约10.38平方米)(左面中间)
车库 (约23.54平方米)(左前面)
公卫2 (约5.87平方米)(左后面靠右)
三转楼梯 (约16.5平方米)(右后面靠左)
卧室1带卫生间1 (约11.88平方米/5.87平方米)(左后面)
卧室2带卫生间3 (约11.88平方米/5.87平方米)(右后面)
庭院 (约20.81平方米)(门楼后面)

A294号别墅二层室内功能介绍:
卧室3带卫生间4 (约11.88平方米/5.87平方米)(左后面)
卧室4带卫生间6 (约11.88平方米/5.87平方米)(右后面)
卧室5带卫生间、衣帽间、露台 (约14.14平方米/4.31平方米/5.41平方米/8.5平方米)(左面中间和左前面)
起居室 (约20.04平方米)(前面中间)
公卫5 (约5.87平方米)(左后面靠右)
三转楼梯 (约17.28平方米)(右后面靠左)
客厅上空 (约32.4平方米)(右前面)

A294号别墅三层室内功能介绍:
卧室6带卫生间8 (约11.88平方米/5.87平方米)(左后面)
卧室7带卫生间10 (约11.88平方米/5.87平方米)(右后面)
卧室8带卫生间、衣帽间、露台 (约20.04平方米/4.31平方米/5.41平方米/32.4平方米)(左前面和前面中间)
公卫9 (5.87平方米)(左后面靠右)
三转楼梯 (16.5平方米)(右后面靠左)

A294号别墅外墙主要材料: 真石漆、仿古青砖、水泥仿古青瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
