三层豪华私人别墅设计图纸_别墅设计图纸,农村房屋设计图,农村自建房设计

三层豪华私人别墅设计图纸_别墅设计图纸,农村房屋设计图,农村自建房设计

  • 推荐星级:
  • 图纸编号:a495号
  • 占地面积:182平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

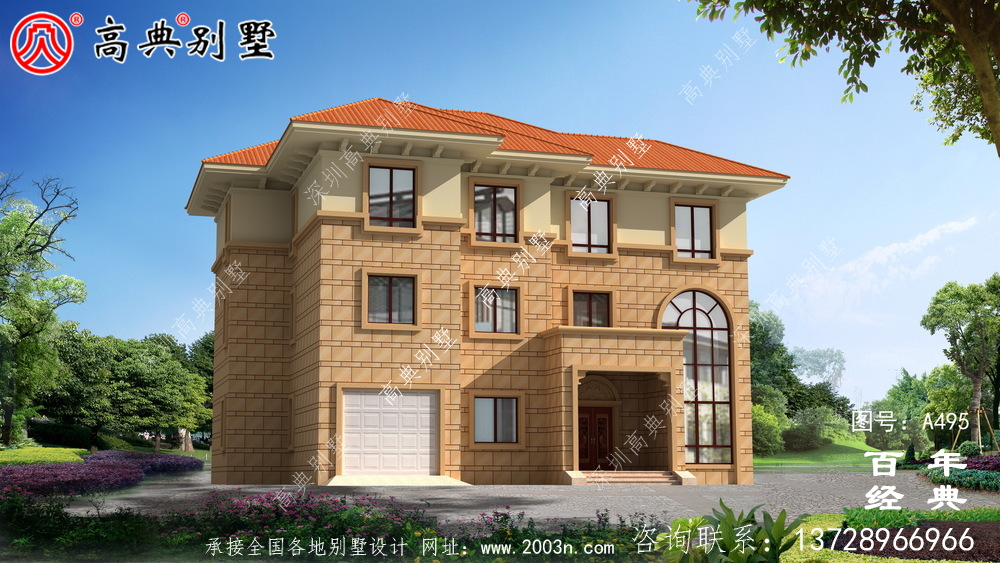

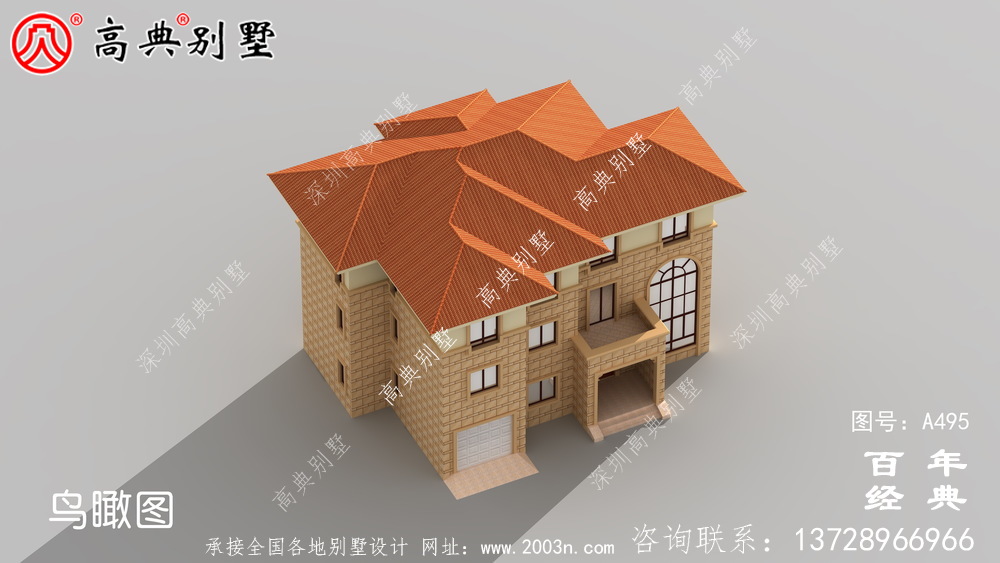

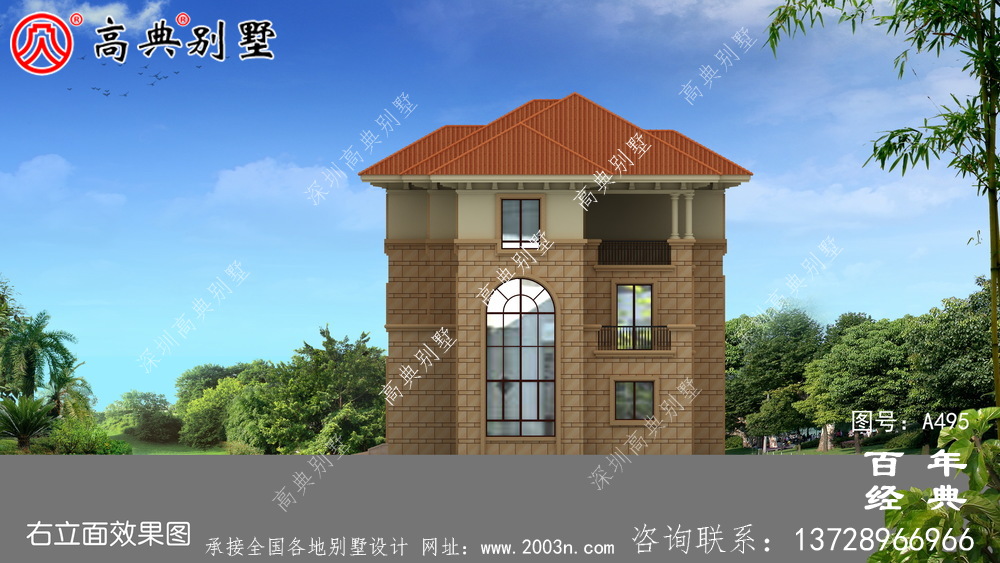

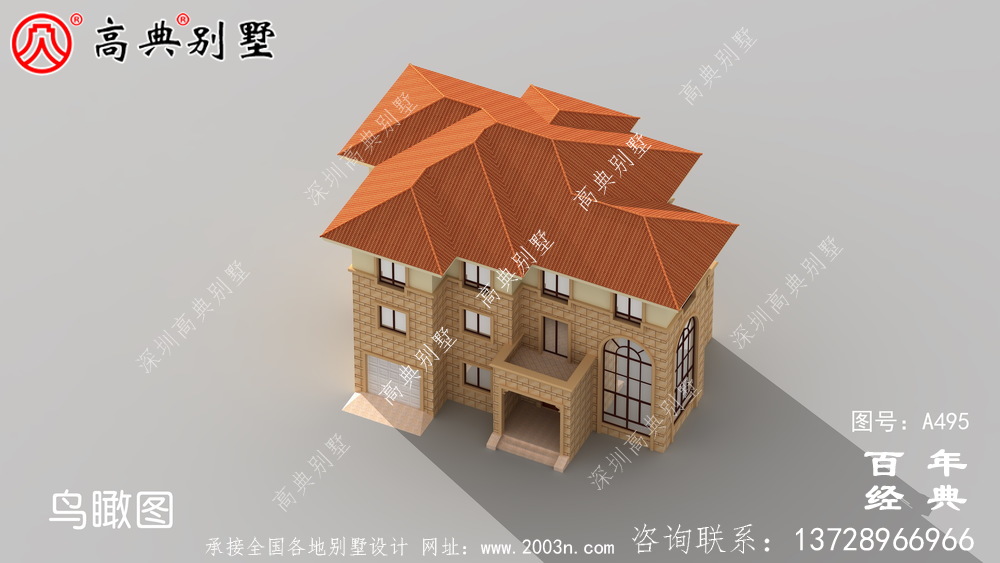

a495号别墅设计图纸及效果图介绍:
占地规格:门面18.1米X深度13米
一层面积:182.85平方米
二层面积:144.37平方米
三层面积:160.33平方米
建筑面积:487.55平方米
图纸内容:效果图13张施工图67张A3(即建筑、结构、给排水、电气四个专业)



a495号别墅首层室内功能介绍:
门楼 (约9平方米)(前面中间)
复式客厅 (约33平方米)(右面中间)
餐厅 (约15平方米)(左后面靠左)
厨房 (约9平方米)(右后面)
公卫 (约4平方米)(后面中间靠左)
三转楼梯 (约14平方米)(前面中间)
卧室1 (约17平方米)(后面中间)
卧室2带卫生间 (约15平方米/4平方米)(左后面)
车库 (约22平方米)(左前面)

a495号别墅二层室内功能介绍:
卧室3带露台 (约14平方米/9平方米)(右后面)
卧室4 (约17平方米)(后面中间)
卧室5带卫生间 (约15平方米/4平方米)(左后面)
卧室6带卫生间 (约17平方米/4平方米)(左前面)
客厅上空 (约15平方米)(右前面)
起居室带露台 (约16平方米/9平方米)(前面中间)
公卫 (约4平方米)(后面中间靠左)
三转楼梯 (约14平方米)(前面中间)

a495号别墅三层室内功能介绍:
卧室7 (约17平方米)(后面中间)
卧室8带卫生间 (约15平方米/4平方米)(左后面)
卧室9带卫生间 (约17平方米/4平方米)(左前面)
卧室10 (约15平方米)(右前面)
起居室 (约16平方米/14平方米)(前面中间)
公卫 (约4平方米)(后面中间靠左)
三转楼梯 (约14平方米)(前后面靠右)

a495号别墅外墙主要材料:天然石材黄金麻、真石漆、欧式石材构件线条、屋面310X310S瓦



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
