三层新农村住宅房屋设计图,温暖美观大方的房型

三层新农村住宅房屋设计图,温暖美观大方的房型

  • 推荐星级:
  • 图纸编号:a1054号
  • 占地面积:187平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

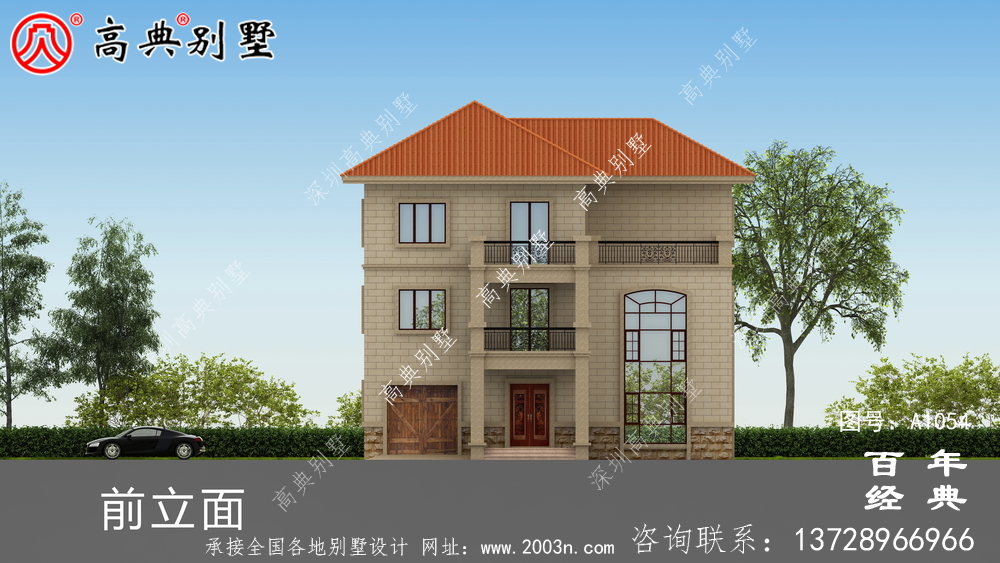

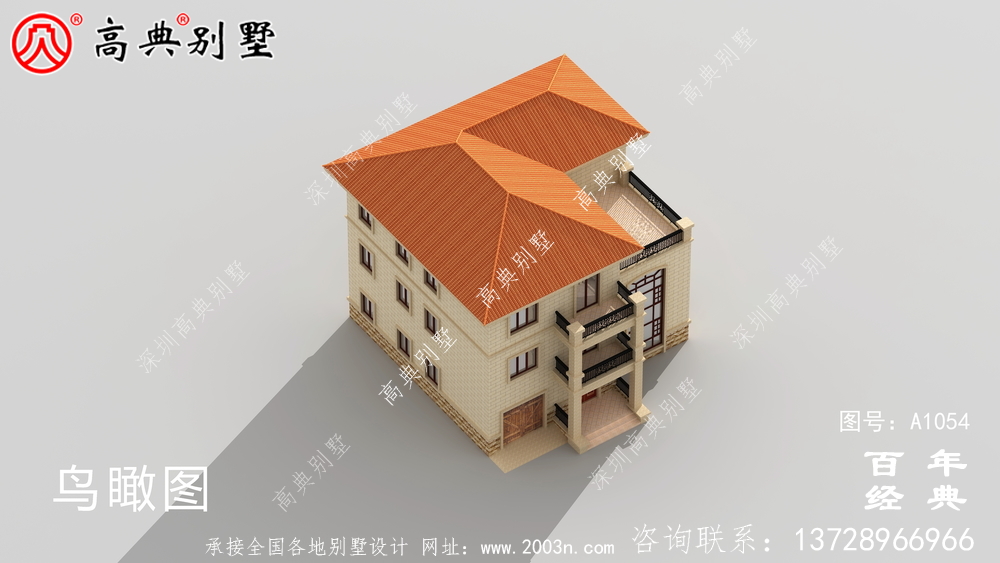

a1054号别墅设计图纸及效果图介绍:
占地规格:门面14.1米X深度15.3米
一层面积:187.23平方米
二层面积:153.63平方米
三层面积:145.57平方米
建筑面积:486.42平方米
图纸内容:效果图13张施工图65张A3(即建筑、结构、给排水、电气四个专业)



a1054号别墅首层室内功能介绍:
门楼 (约6平方米)(前面中间)
客厅 (约53平方米)(右前面)
厨房带杂物间 (约7平方米/5平方米)(左后面)
餐厅 (约20平方米)(后面中间)
公卫1 (约6平方米)(右面中间)
卧室1带卫生间2 (约13平方米/5平方米)(右后面)
三转楼梯 (约13平方米)(左面中间)
车库 (约22平方米)(左前面)

a1054号别墅二层室内功能介绍:
卧室2带衣帽间、卫生间5 (约12平方米/7平方米/5平方米)(左后面)
卧室3带卫生间4 (约13平方米/5平方米)(右后面)
卧室4带卫生间6 (约17平方米/4平方米)(左前面)
公卫3 (约6平方米)(右面中间)
三转楼梯 (约13平方米)(左面中间)
客厅上空 (约30平方米)(右前面)
起居室带阳台 (约34平方米/6平方米)(前面中间)

a1054号别墅三层室内功能介绍:
卧室5带衣帽间、卫生间9 (约12平方米/7平方米/5平方米)(左后面)
卧室6带卫生间8 (约13平方米/5平方米)(右后面)
卧室7带卫生间10 (约17平方米/4平方米)(左前面)
公卫7 (约6平方米)(右面中间)
三转楼梯 (约13平方米)(左面中间)
露台 (约30平方米)(右前面)
起居室带露台 (约34平方米/6平方米)(前面中间)


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
