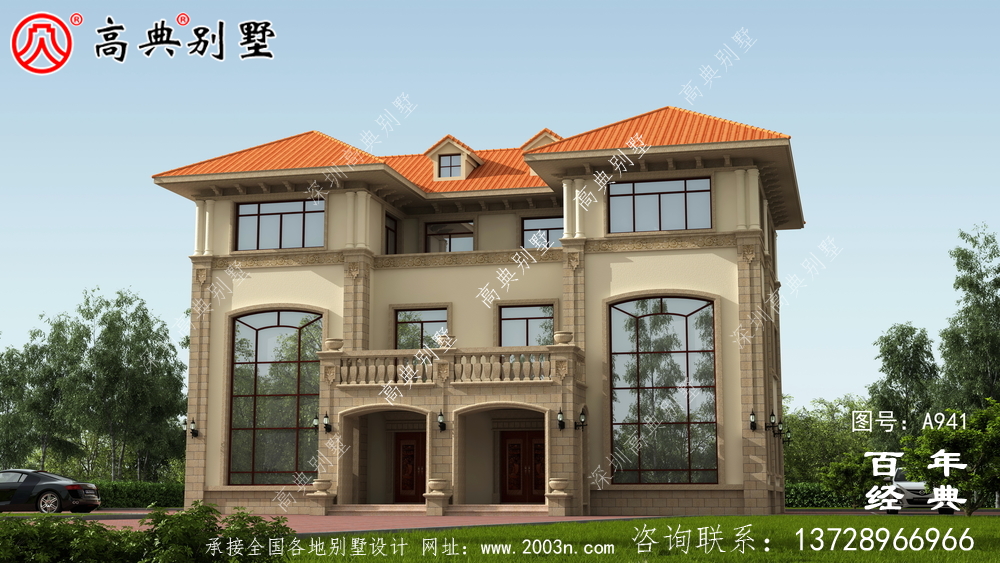

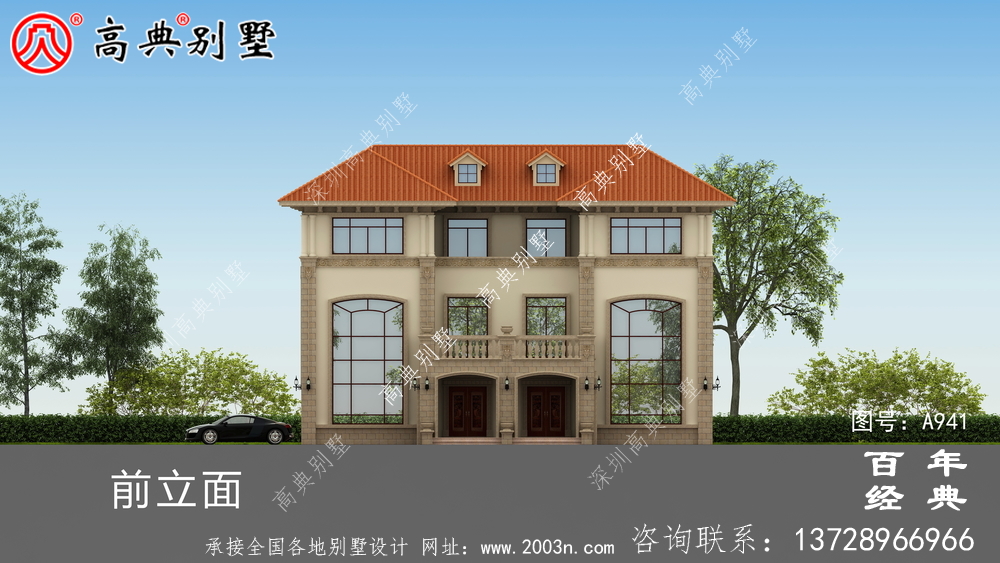

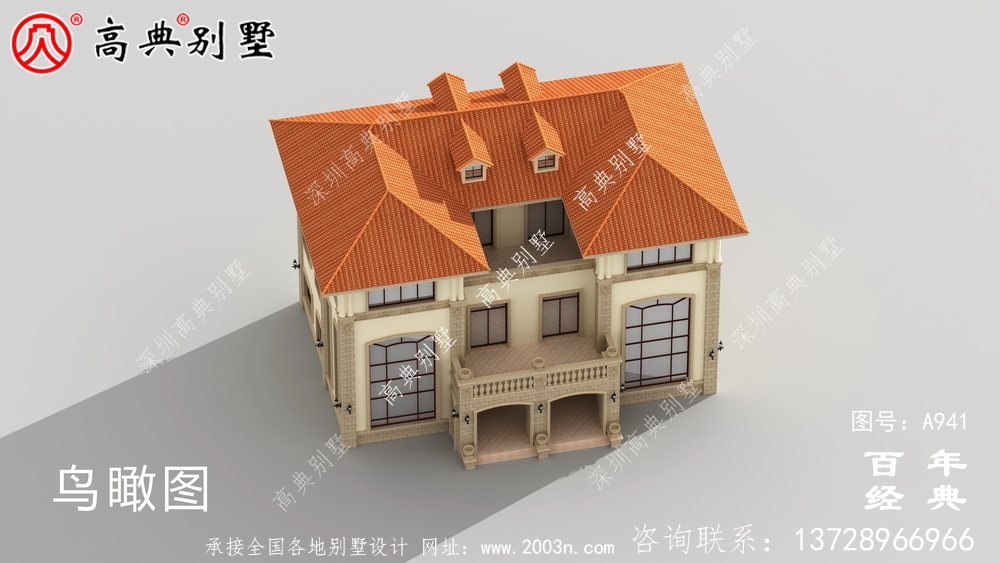

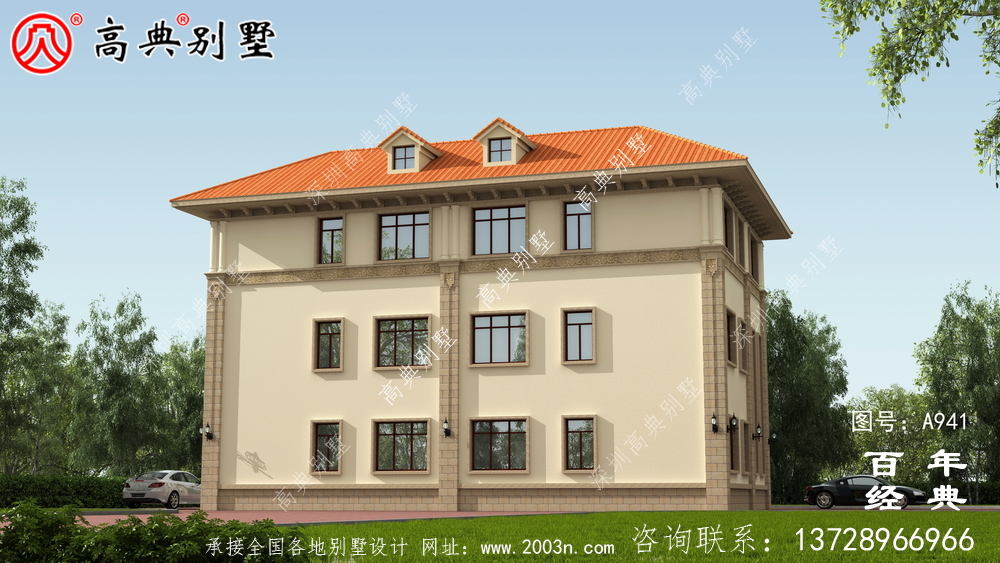

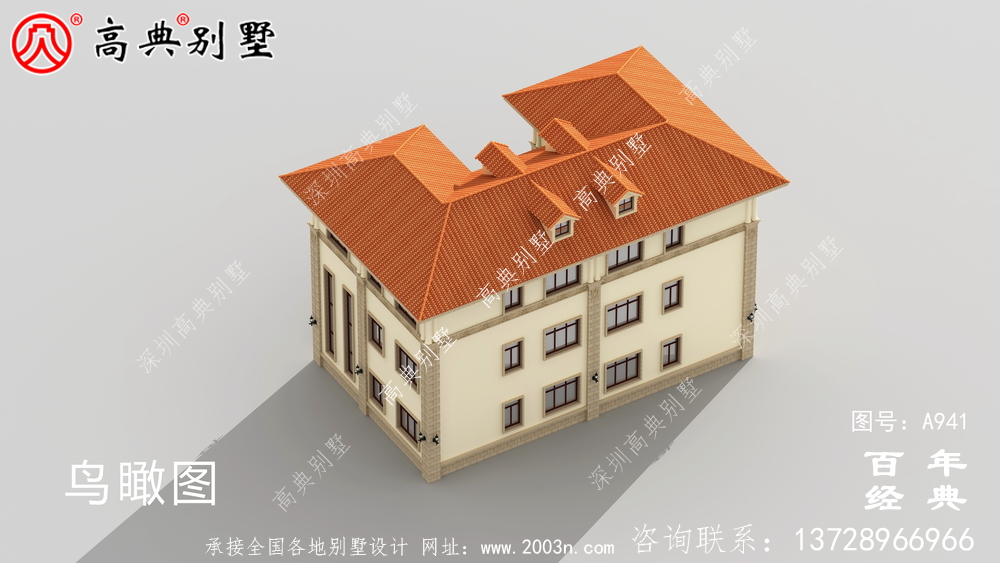

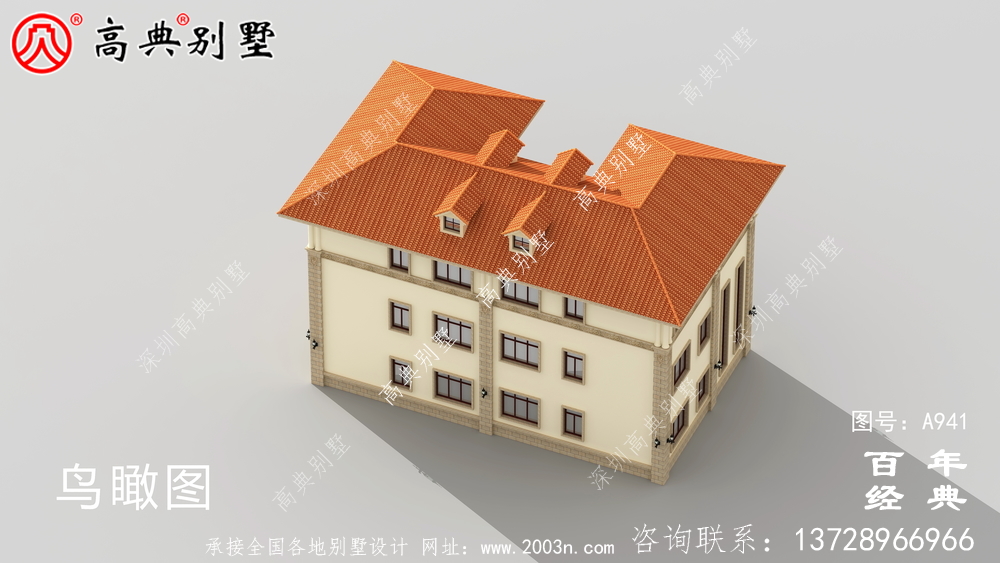

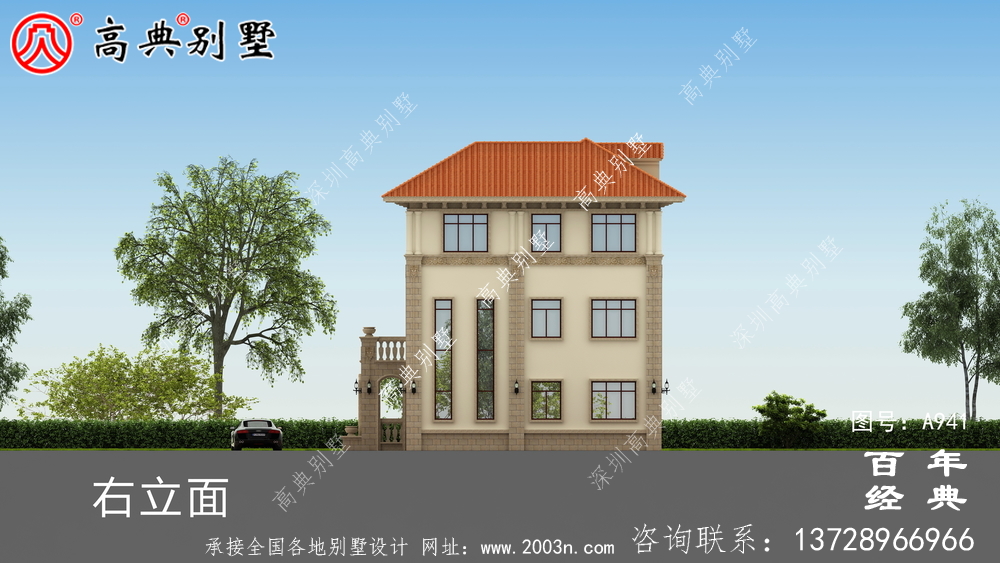

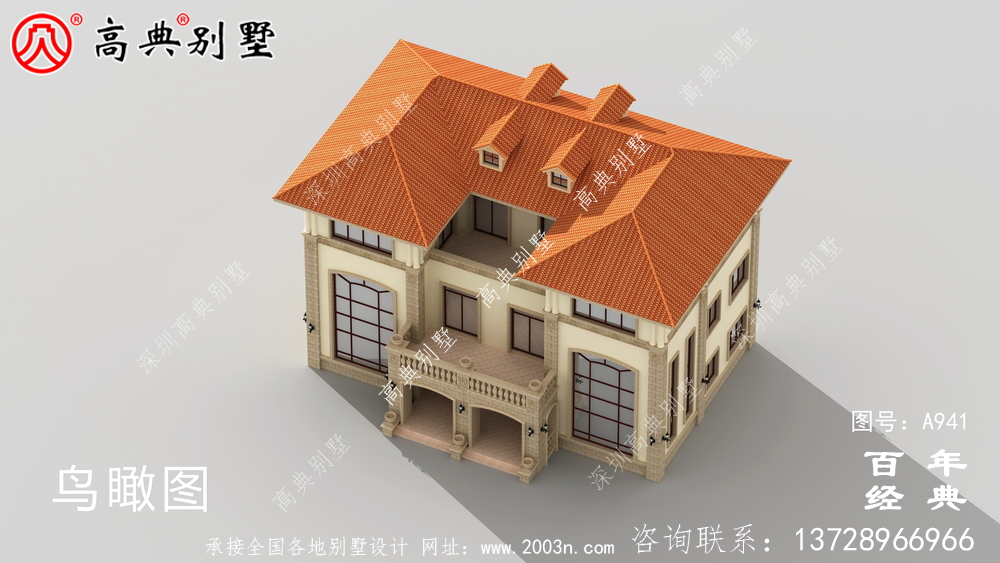

欧式三层复式双拼别墅设计效果图及施工图纸_欧式三层别墅图纸

欧式三层复式双拼别墅设计效果图及施工图纸_欧式三层别墅图纸

  • 推荐星级:
  • 图纸编号:A941号
  • 占地面积:183.39平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
A941号别墅设计图纸及效果图介绍:
占地规格:门面17.3米X深度12.1米(未计台阶)
一层面积:183.39平方米
二层面积:153.61平方米
三层面积:144.37平方米
建筑面积:481.37平方米
图纸内容:效果图13张施工图67张A3(即建筑、结构、给排水、电气四个专业)




A941号别墅为左右对称的双拼别墅,以下介绍的为左边的别墅:

A941号别墅首层室内功能介绍:
门楼、玄关(约8平方米/8平方米)(右前面)
客厅(约19平方米)(左前面)
普通楼梯(约11平方米)(左面中间)
卧室1(约9平方米)(左后面)
公卫1(约3平方米)(后面中间)
餐厅、厨房(约11平方米/6平方米)(右后面)

A941号别墅二层室内功能介绍:
客厅上挑空(约15平方米)(左前面)
普通楼梯(约11平方米)(左面中间)
卧室2(约9平方米)(左后面)
公卫2(约3平方米)(后面中间)
卧室3、书房、阳台、卫3(约8平方米/11平方米/8平方米/5平方米)(右后面)

A941号别墅二层室内功能介绍:
起居室(约19平方米)(左前面)
普通楼梯(约11平方米)(左面中间)
卧室4(约9平方米)(左后面)s
公卫4(约3平方米)(后面中间)
卧室5、露台1、卫3(约11平方米/8平方米/5平方米)

A941号别墅外墙主要材料:欧式水泥构件圆柱线条浮雕造型、真石漆、黄锈石、310X310S瓦



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
