农村三层车库实用型别墅设计图_新农村别墅的布局图设计

农村三层车库实用型别墅设计图_新农村别墅的布局图设计

  • 推荐星级:
  • 图纸编号:A943号
  • 占地面积:371平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
          别墅在家里也是艺术品,特别是欧式别墅有着悠久的历史和灿烂的文化,别墅有很多艺术特征,在给住宅带来舒适的体验的同时,也带来艺术的乐趣。

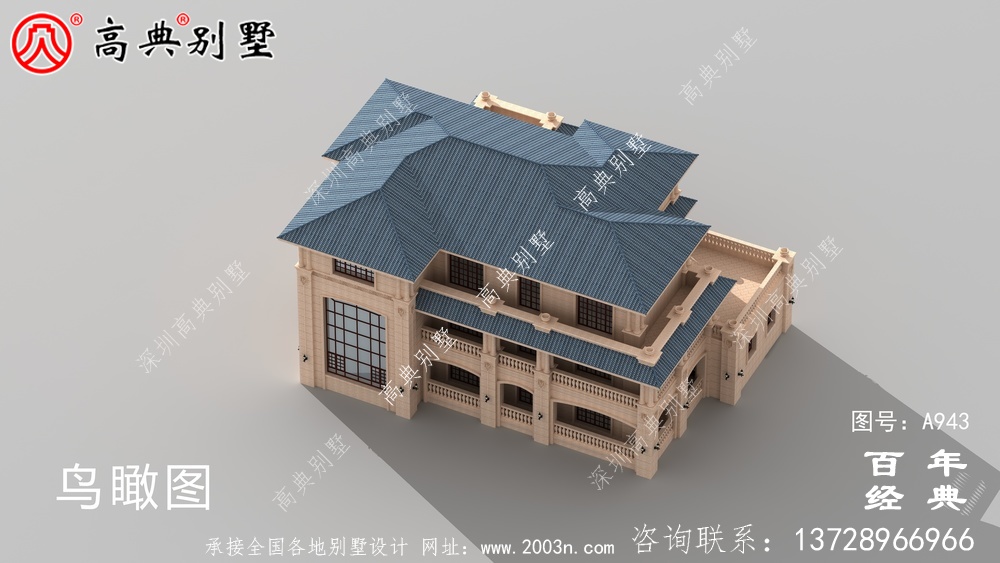

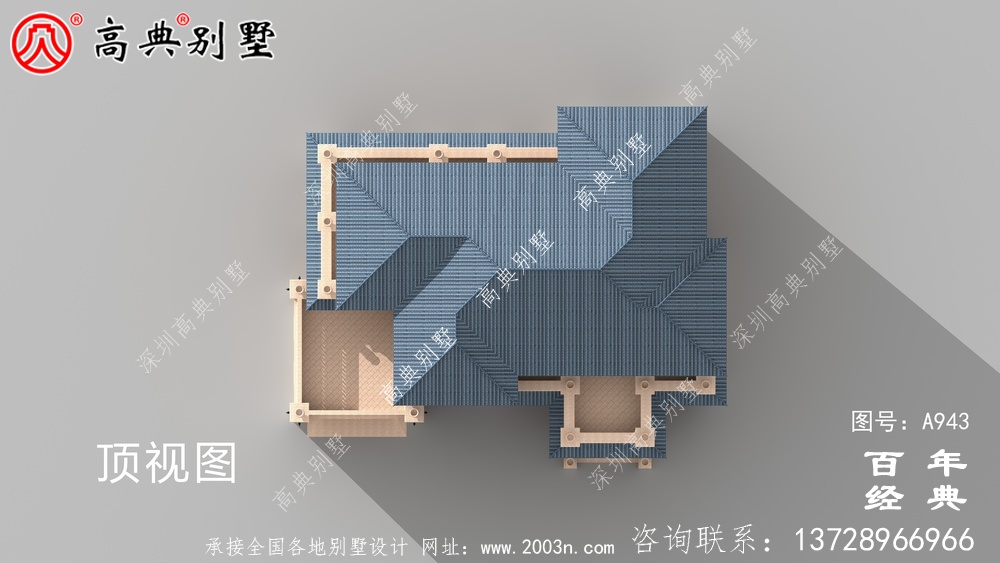

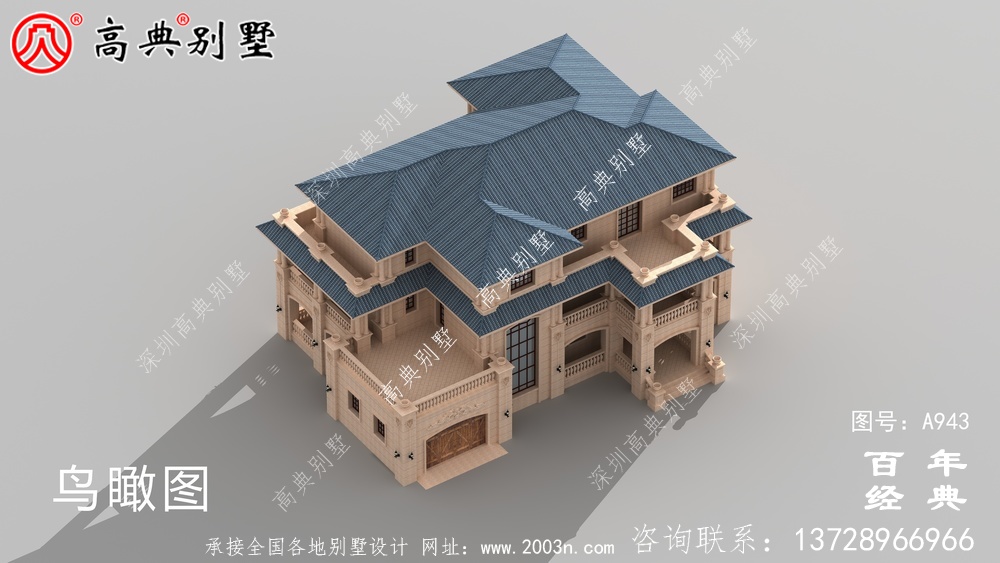

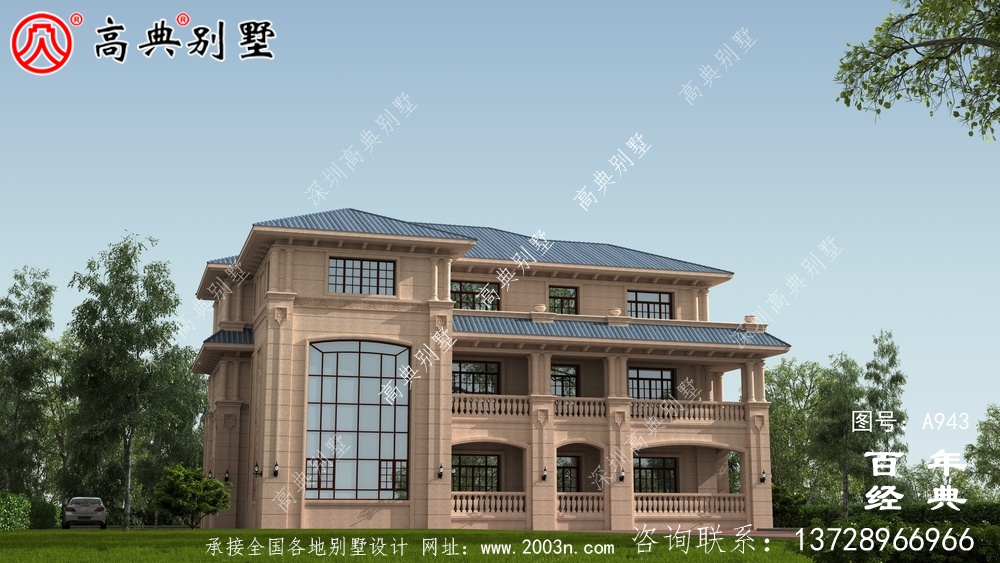

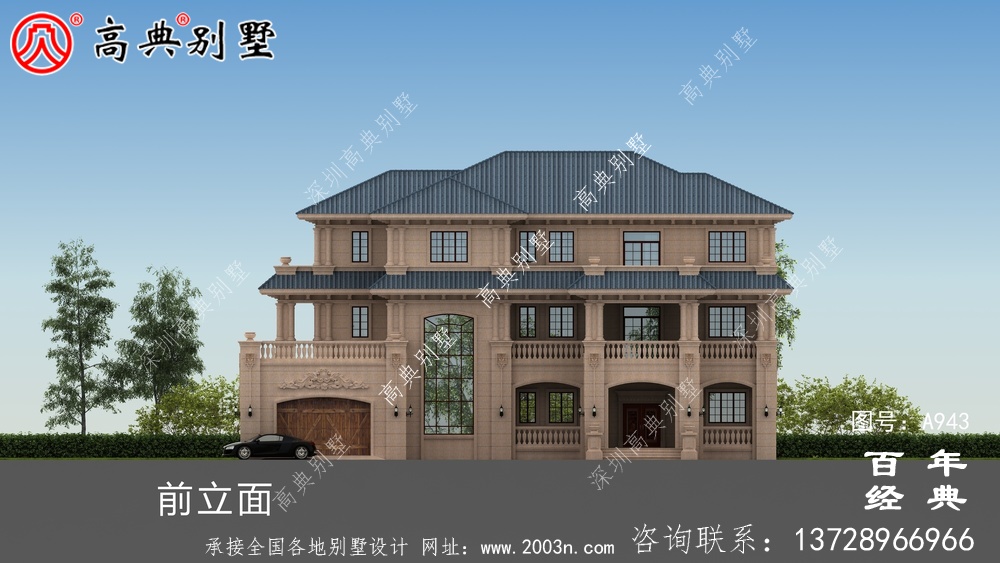

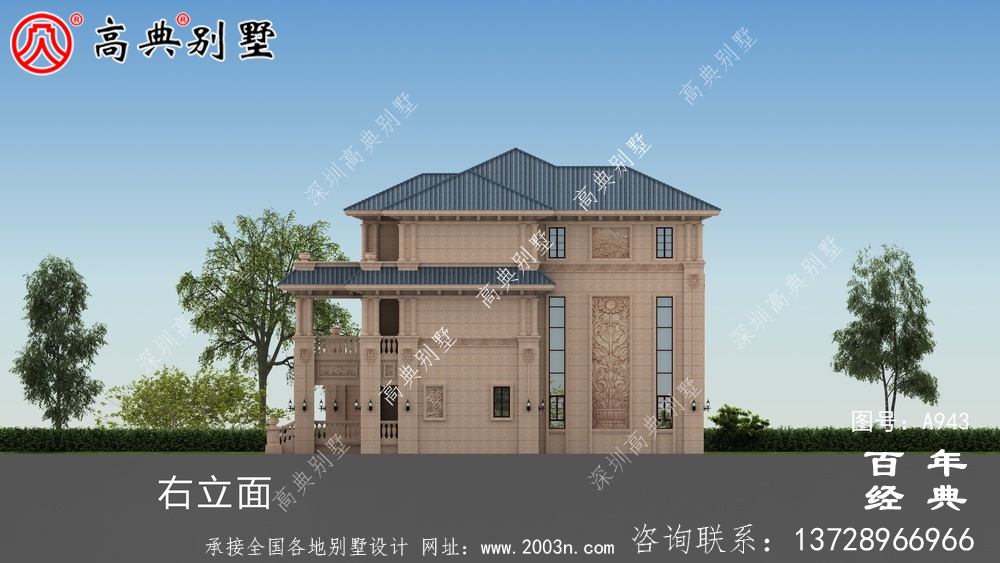

A943号别墅设计图纸及效果图介绍:

占地规格:门面25.7米X深度19.8米未计台阶1.5米
一层面积:371.79平方米
二层面积:282.42平方米
三层面积:280.45平方米
建筑面积:920.44平方米
图纸内容:效果图13张施工图92张A3(即建筑、石材节点、结构、给排水、电气5个专业)




A943号别墅首层室内功能介绍:
玄关、门廊(约12平方米/33平方米)(右前面靠左)
卧室1带卫1(约17平方米/4平方米)(右前面靠右)
客厅(约54平方米)(右后面)
厨房(约11平方米)(前面中间靠右)
公卫1(约6平方米)(前面中间)
三转楼梯(约26平方米)(前面中间靠左)
餐厅(约29平方米)(后面中间靠右)
卧室2(约14平方米)(后面中间靠左)
车库(约49平方米)(左前面)
卧室3带卫2、走廊2(约23平方米/5平方米/33平方米)(左后面)

A943号别墅二层室内功能介绍:
卧室5(约12平方米)(右前面靠左)
卧室4带卫3(约17平方米/4平方米)(右前面靠右)
书房1(约11平方米)(前面中间靠右)
公卫2(约6平方米)(前面中间)
三转楼梯(约26平方米)(前面中间靠左)
起居室(约29平方米)(后面中间靠右)
卧室6(约14平方米)(后面中间靠左)
露台(约49平方米)(左前面)
卧室7带卫4(约23平方米/5平方米)(左后面)

A943号别墅三层室内功能介绍:
卧室9(约12平方米)(右前面靠左)
卧室8带卫5(约17平方米/4平方米)(右前面靠右)
卧室10带卫6(约40平方米/8平方米)(右后面)
书房2(约11平方米)(前面中间靠右)
公卫3(约6平方米)(前面中间)
三转楼梯(约26平方米)(前面中间靠左)
起居室(约29平方米)(后面中间靠右)
卧室11(约14平方米)(后面中间靠左)
卧室12带卫7(约23平方米/5平方米)(左后面)

A943号别墅外墙主要材料:310X310S瓦、荔枝面沙漠棕纯石材干挂、葫芦柱栏杆


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
