简约型三层欧式别墅外观效果图与施工图设计_农村三层别墅设计图

简约型三层欧式别墅外观效果图与施工图设计_农村三层别墅设计图

  • 推荐星级:
  • 图纸编号:A1219号
  • 占地面积:118平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
       人生道路有许多挑选,是墨守陈规還是改变现状换一种活法,这全是自身的挑选。对家庭的最佳变化从现在开始,从一套房子开始。

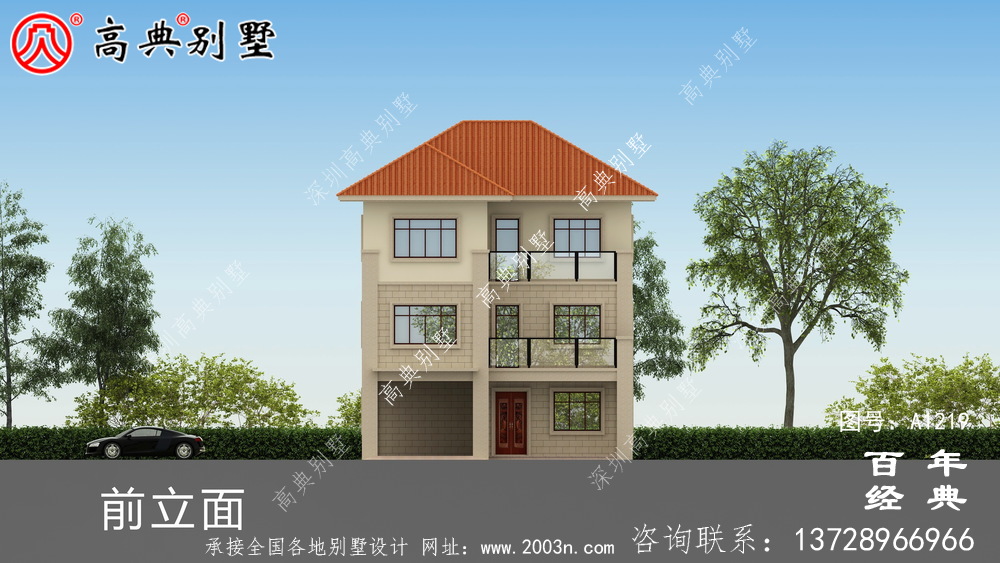

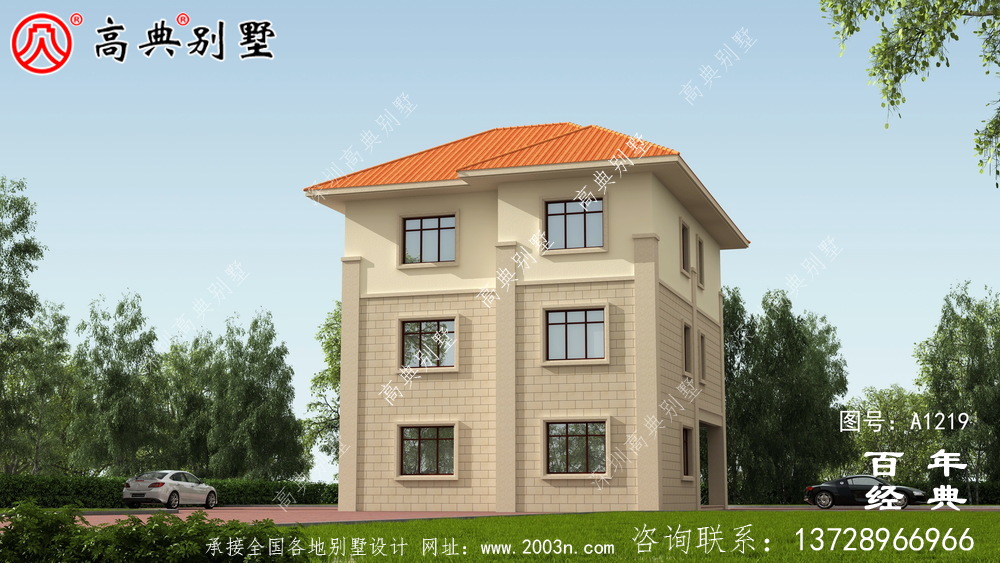

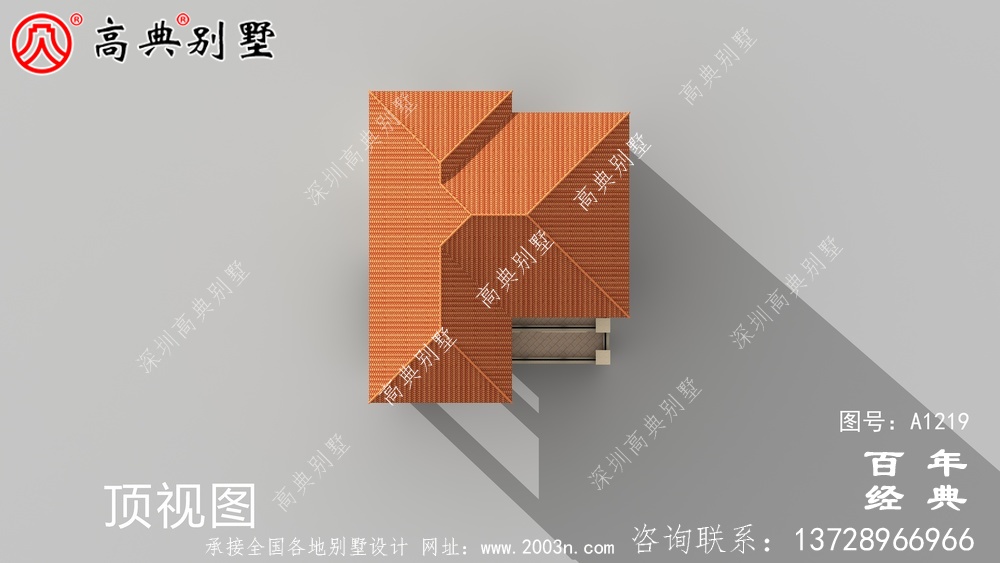

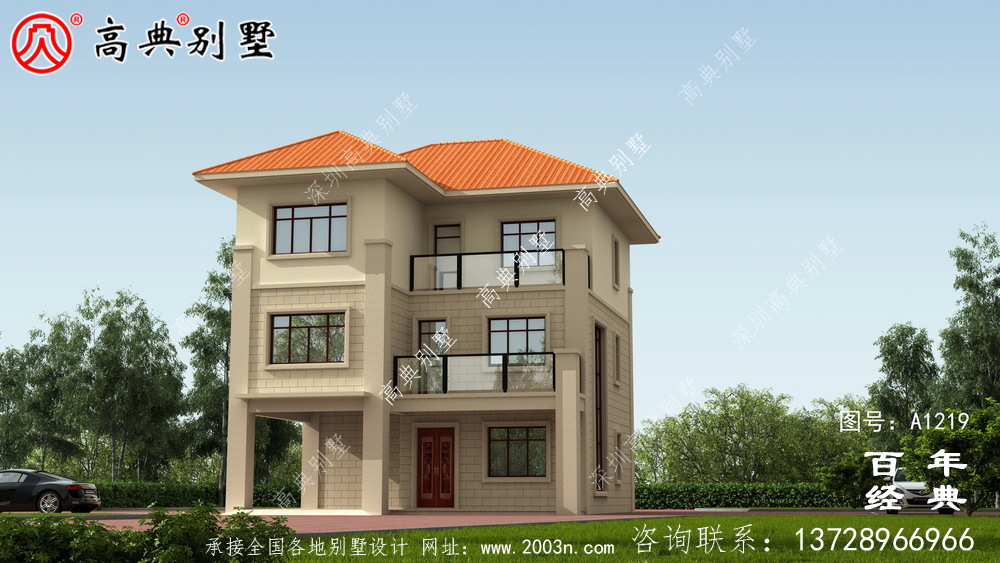

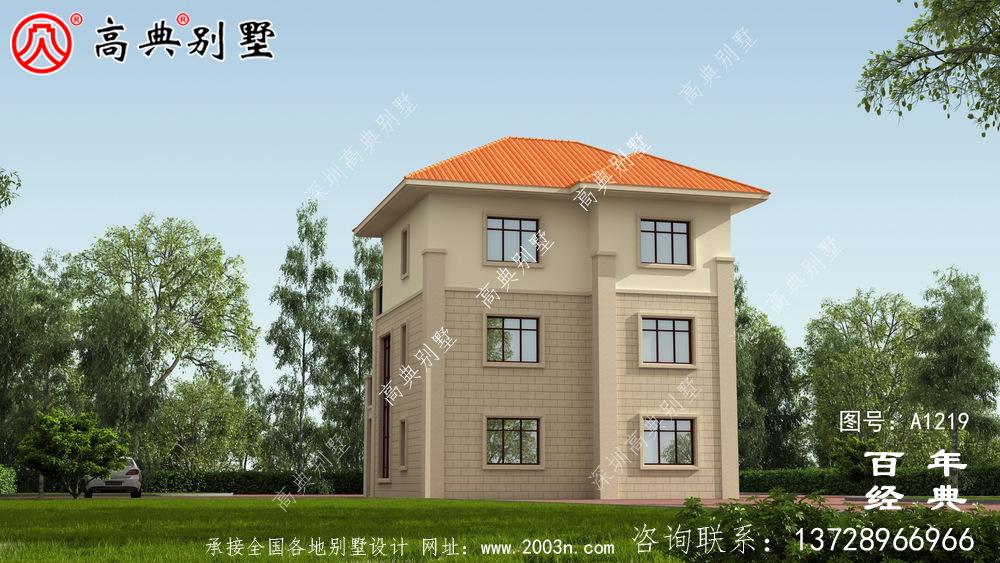

A1219号别墅设计图纸及效果图介绍:

占地规格:门面10.4米X深度12.8米(未计凸出的台阶长度)
一层面积:118.98平方米
二层面积:94.04平方米
三层面积:101.93平方米
建筑面积:314.95平方米
图纸内容:效果图13张施工图65张A3(即建筑、结构、给排水、电气四个专业)




A1219号别墅首层室内功能介绍:
客厅、门廊(约24平方米/7平方米)(右前面)
公卫1(约6平方米)(右面中间)
普通楼梯(约8平方米)(右后面)
厨房(约10平方米)(左后面)
餐厅(约16平方米)(左面中间)
车库(约24平方米)(左前面)

A1219号别墅二层室内功能介绍:
客厅上空、露台1(约17平方米/7平方米)(右前面)
公卫2(约6平方米)(右面中间)
普通楼梯(约8平方米)(右后面)
卧室1(约13平方米)(左后面)
卧室2(约13平方米)(左面中间)
卧室3、卫3(约18平方米/4平方米)(左前面)

A1219号别墅二层室内功能介绍:
起居厅、露台2(约16平方米/7平方米)(右前面)
公卫4(约6平方米)(右面中间)
普通楼梯(约8平方米)(右后面)
卧室4(约13平方米)(左后面)
卧室5(约13平方米)(左面中间)
卧室6、卫5(约18平方米/4平方米)(左前面)

A1219号别墅外墙主要材料:水泥构件、真石漆、310X310S瓦、外墙砖、玻璃栏杆





图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
