复式三层欧式别墅楼房设计图纸_三层别墅图纸

复式三层欧式别墅楼房设计图纸_三层别墅图纸

  • 推荐星级:
  • 图纸编号:A1265号
  • 占地面积:135平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
         这款别墅是一座高档大气的建筑。如果你想在乡下建别墅,别墅一定很宽敞。
A1265号别墅设计图纸及效果图介绍:

占地规格:门面12.7米X深度13.5米(未计凸出的台阶长度0.75米)
一层面积:135.99平方米
二层面积:104.03平方米
三层面积:96.56平方米
建筑面积:304.62平方米

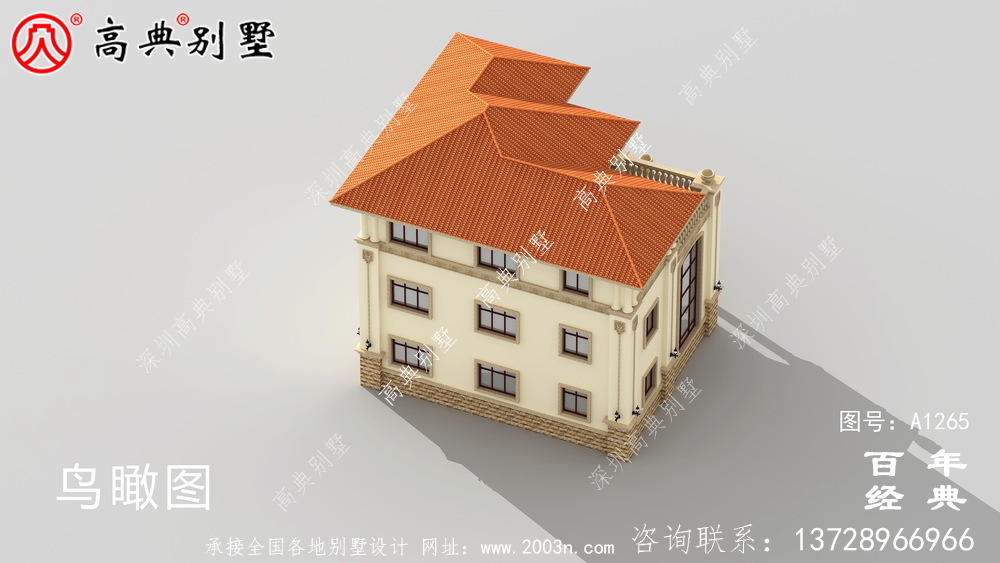

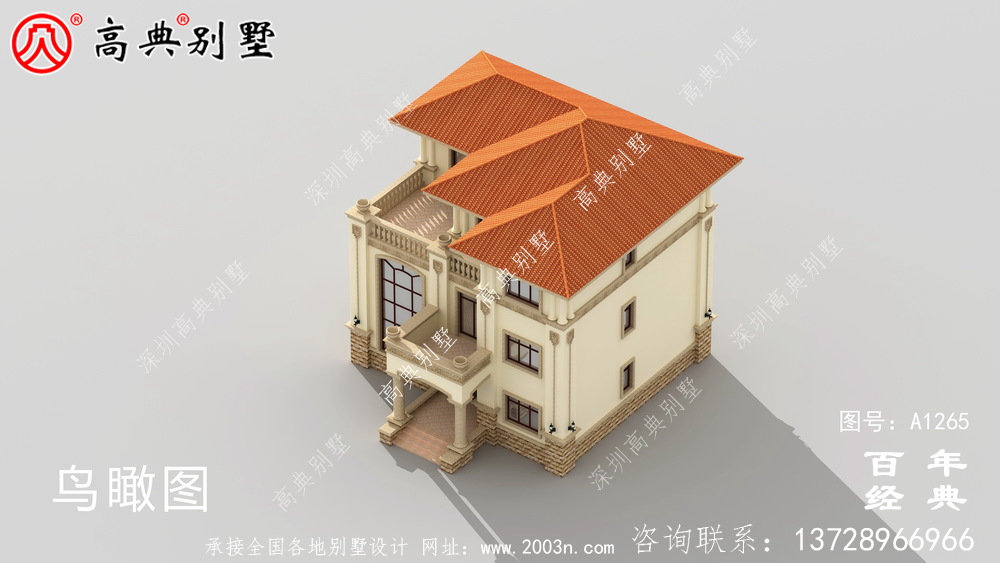

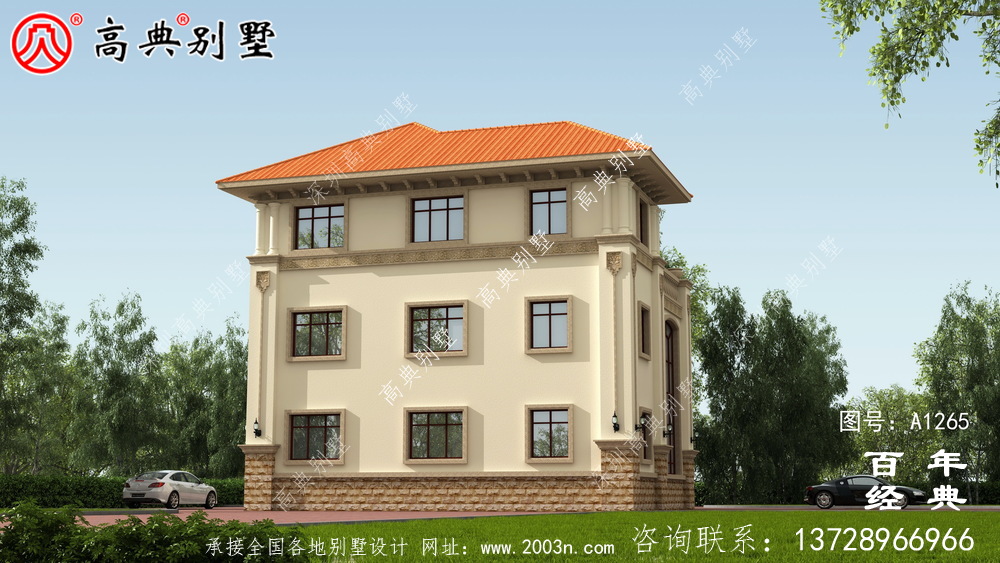

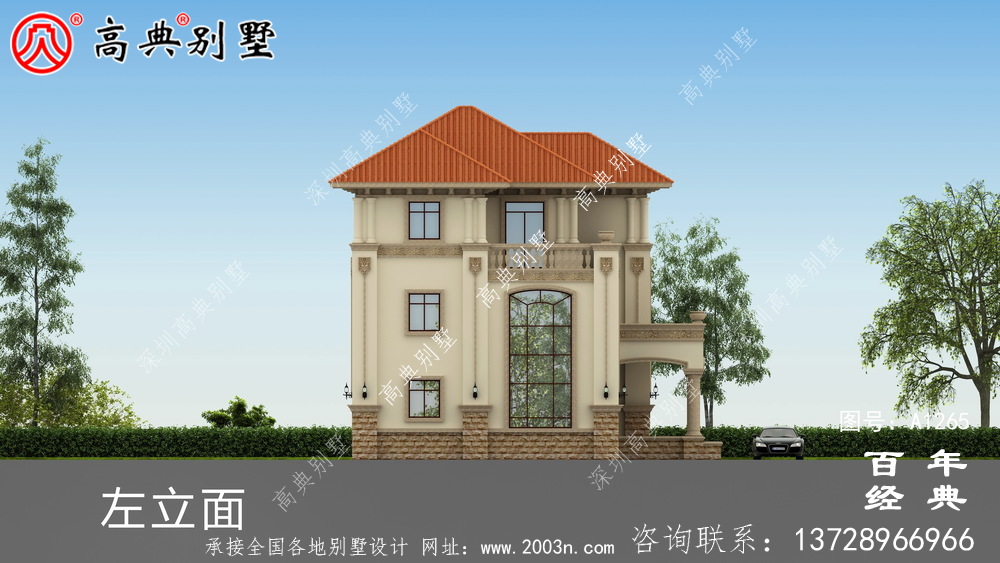

图纸内容:效果图13张施工图71张A3(即建筑、结构、给排水、电气四个专业)




A1265号别墅首层室内功能介绍:
门楼、客厅(约10平方米/37平方米)(左前面)
卧室1、卫1(约18平方米/4平方米)(右前面)
弧形楼梯(约16平方米)(右后面)
餐厅(约17平方米)(后面中间)
公卫2(约5平方米)(左后面)
厨房(约9平方米)(左面中间)

A1265号别墅二层室内功能介绍:
起居室、露台(约16平方米/10平方米)(前面中间)
客厅上空(约20平方米)(左前面)
卧室2(约18平方米)(右前面)
公卫3(约4平方米)(右面中间)
弧形楼梯(约16平方米)(右后面)
卧室3、衣帽间、卫4(约17平方米/9平方米/5平方米)(左后面)

A1265号别墅二层室内功能介绍:
起居室、露台(约11平方米/4平方米)(前面中间)
露台(约20平方米)(左前面)
卧室4(约18平方米)(右前面)
公卫5(约4平方米)(右面中间)
三转楼梯(约16平方米)(右后面)
卧室5、衣帽间、卫6(约17平方米/9平方米/5平方米)(左后面)

A1265号别墅外墙主要材料:墙脚蘑菇石、外墙真石漆、外墙欧式水泥构件线条及装饰柱、屋面310X310S瓦




图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
