 欧式复式三层农村别墅设计图纸_农村三层别墅设计图

欧式复式三层农村别墅设计图纸_农村三层别墅设计图

  • 推荐星级:
  • 图纸编号:A1339号
  • 占地面积:130平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
       近些年乡村掀起了别墅风,中国各省盖房都走独栋别墅风,称作农村别墅不算过;一栋栋小型别墅造型设计精美,一点也不逊色城市别墅。

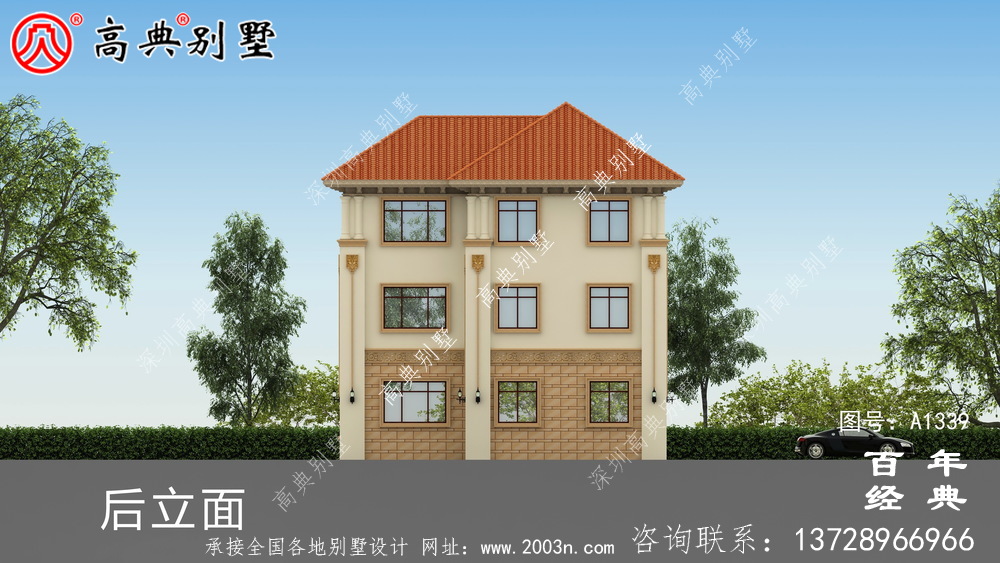

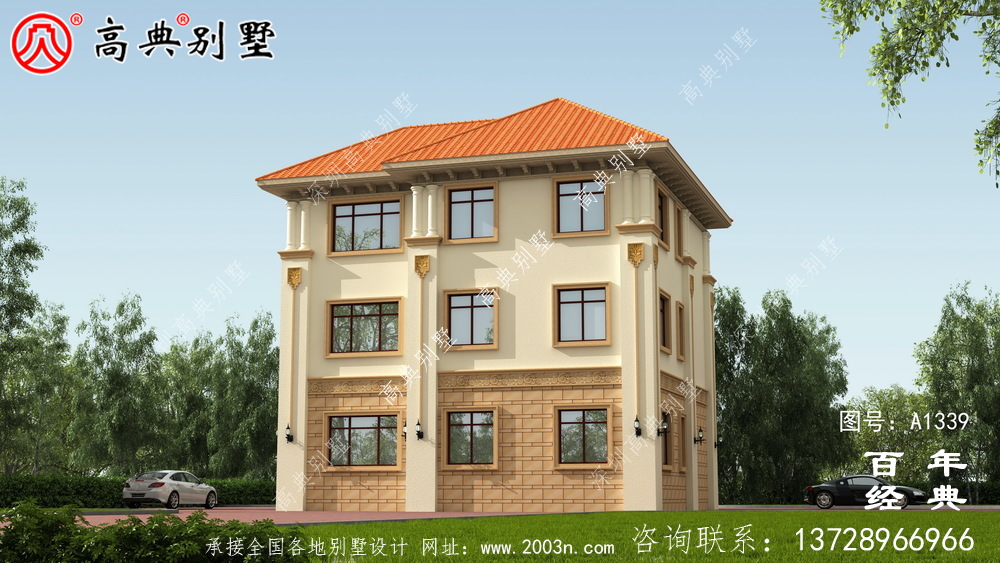

A1339号别墅设计图纸及效果图介绍:

占地规格:门面12.5米X深度12.6米(未计台阶伸出0.8米)
一层面积:130.30平方米
二层面积:112.24平方米
三层面积:101.53平方米
建筑面积:344.07平方米

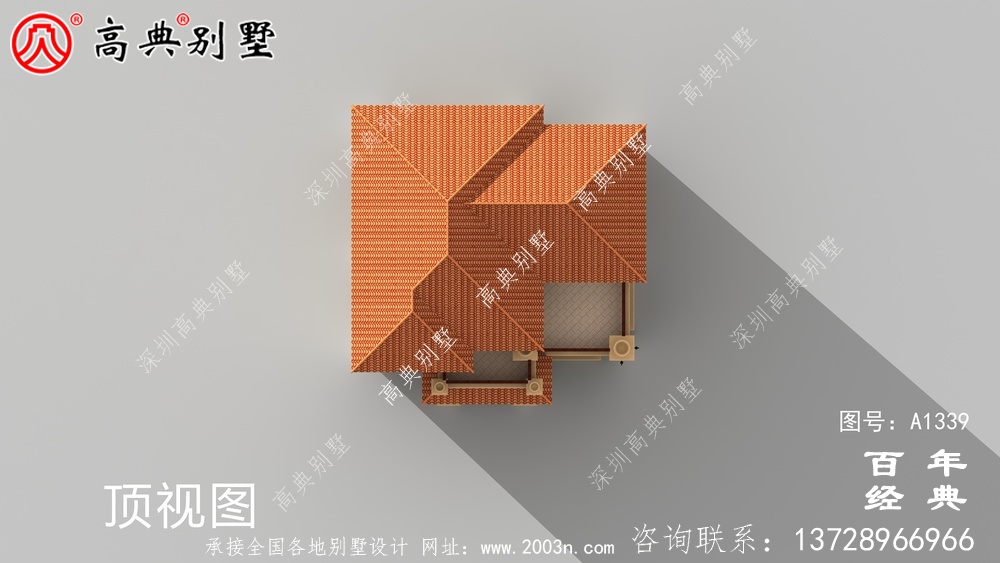

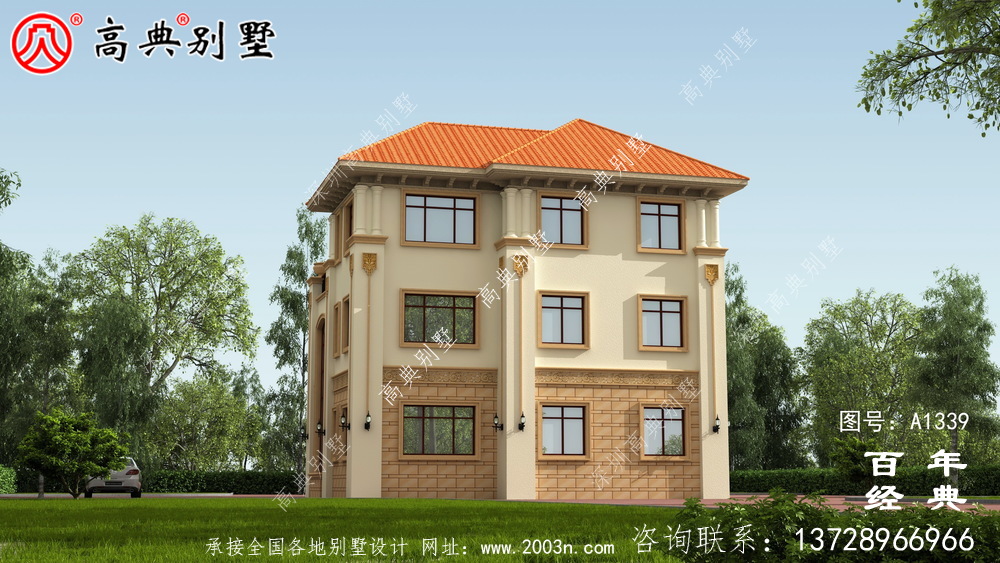

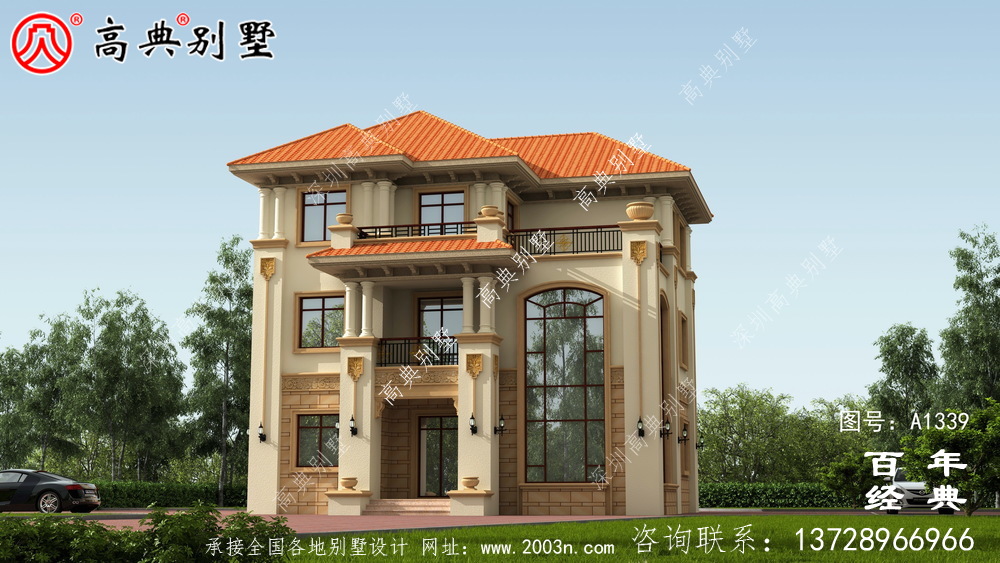

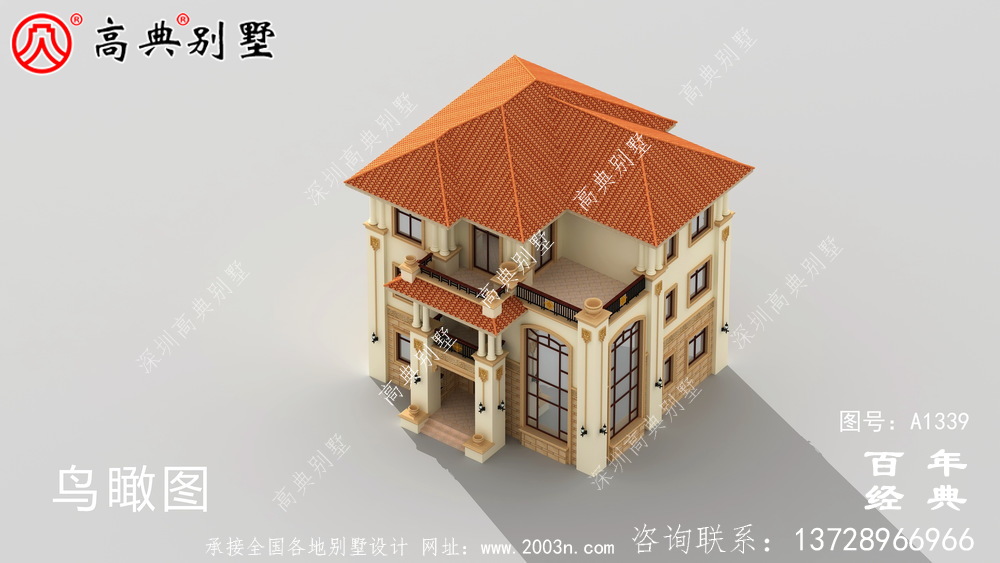

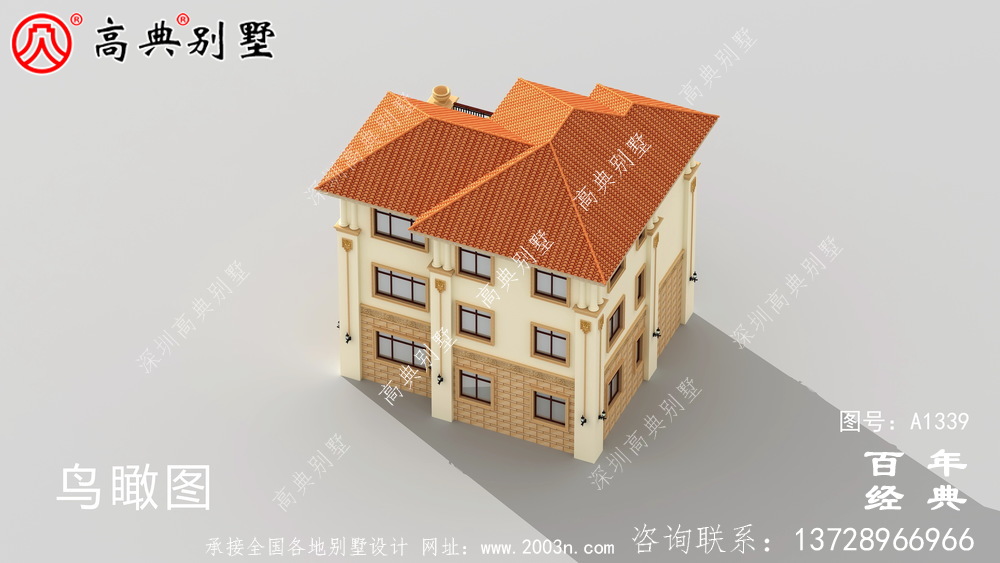

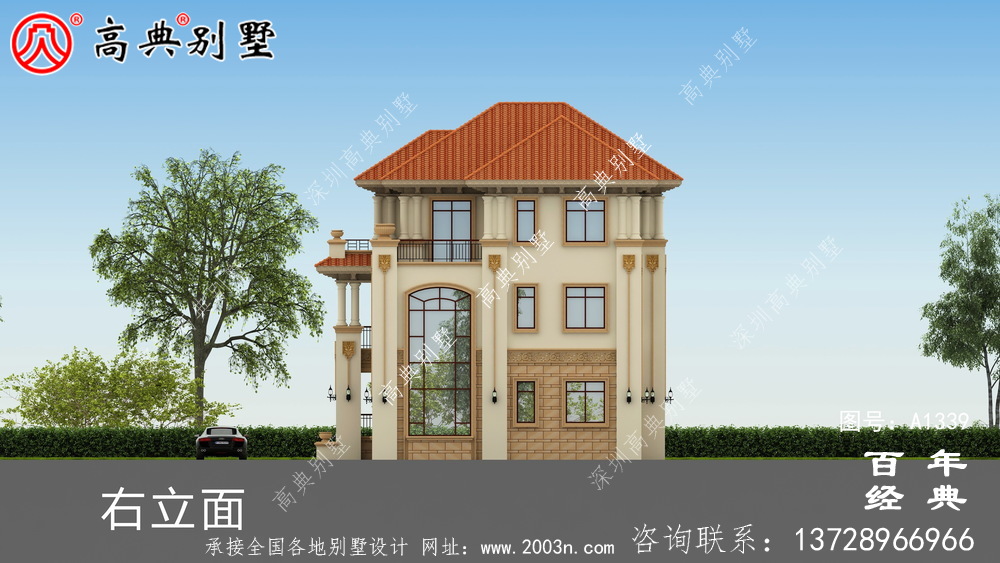

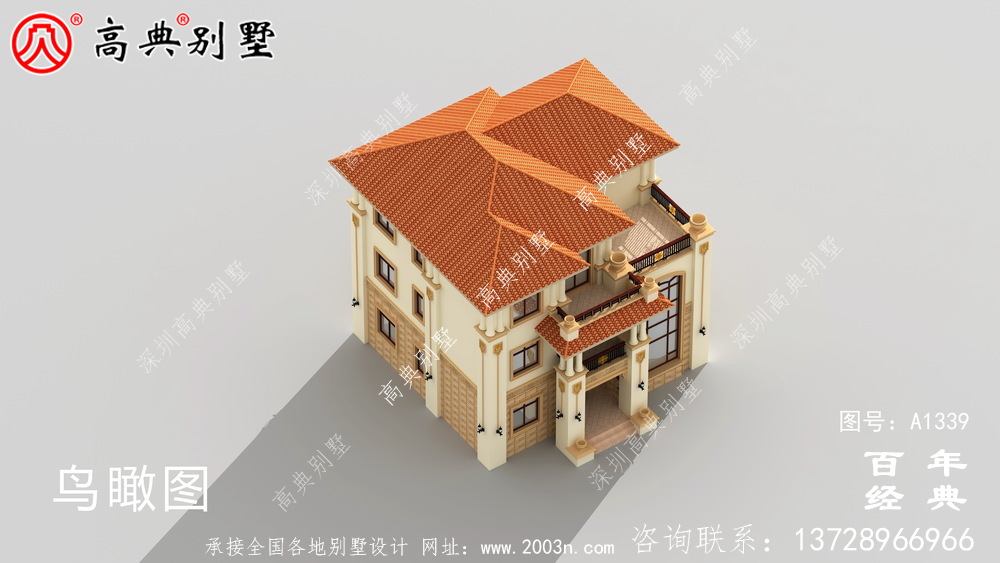

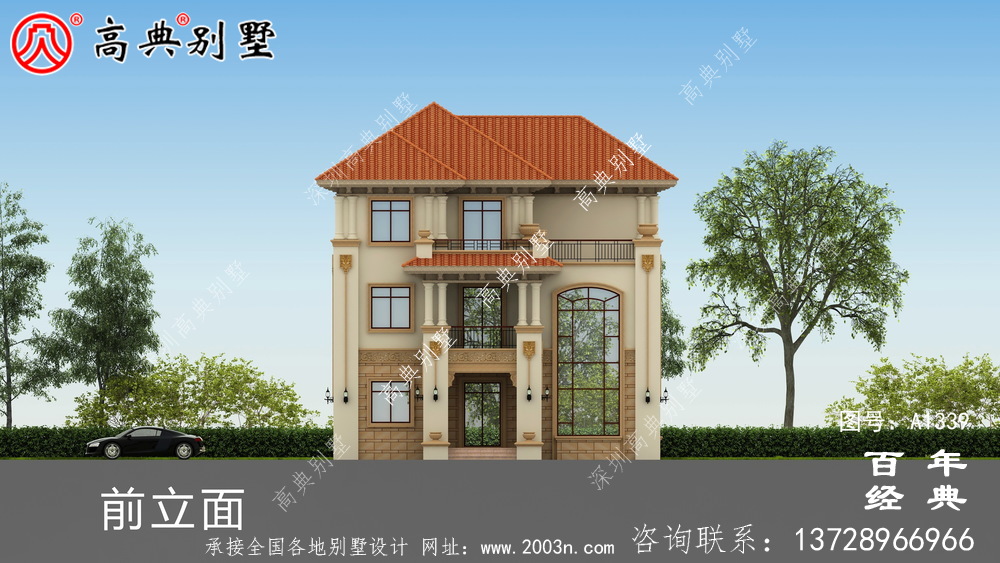

图纸内容:效果图13张施工图70张A3(即建筑、结构、给排水、电气四个专业)




A1339号别墅首层室内功能介绍:
门廊 (约7平方米)(前面中间)
堂屋 (约15平方米)(大门后)
复式客厅 (约26平方米)(右前面)
餐厅 (约16平方米)(右后面)
厨房 (约13平方米)(后面中间)
卧1 (约14平方米)(左前面)
公卫1 (约3平方米)(左面中间)
三转楼梯 (约15平方米)(左后面)

A1339号别墅二层室内功能介绍:
起居厅带阳台 (约15平方米/7平方米)(前面中间)
客厅上空 (约26平方米)(右前面)
公卫2 (约5平方米)(右面中间)
卧2 (约16平方米)(右后面)
卧3 (约13平方米)(后面中间)
卧4带卫3 (约14平方米/3平方米)(左前面)
三转楼梯 (约15平方米)(左后面)

A1339号别墅三层室内功能介绍:
起居厅带露台1 (约15平方米/7平方米)(前面中间)
露台2 (约26平方米)(右前面)
公卫4 (约5平方米)(右面中间)
卧5 (约16平方米)(右后面)
卧6 (约13平方米)(后面中间)
卧7带卫5 (约14平方米/3平方米)(左前面)
三转楼梯 (约15平方米)(左后面)

A1339号别墅外墙主要材料:砂岩石、真石漆、天然砂岩石浮雕、310X310 S瓦、GRC水泥构件、铁艺栏杆


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
