新农村三层复式自建别墅设计图纸_农村三层建筑设计图纸和施工图

新农村三层复式自建别墅设计图纸_农村三层建筑设计图纸和施工图

  • 推荐星级:
  • 图纸编号:A1347号
  • 占地面积:112平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
     回过头来,又快到了2020年,出门在外奔波的人们,不管离老家多远,车站多堵塞,都会返回家乡欢欢喜喜的过个年,现在住宅建设仍在继续,所以不想在正月之前建别墅吗?

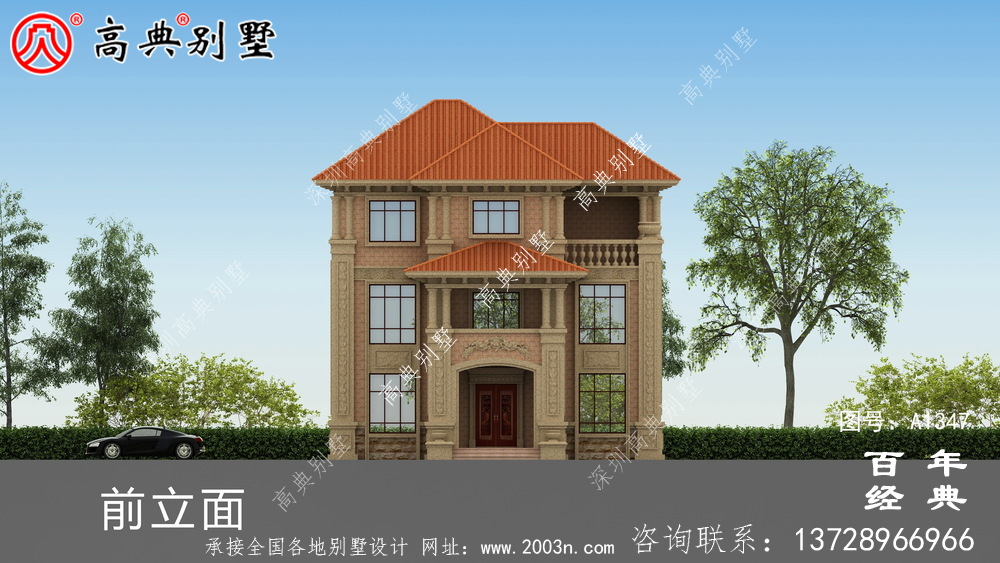

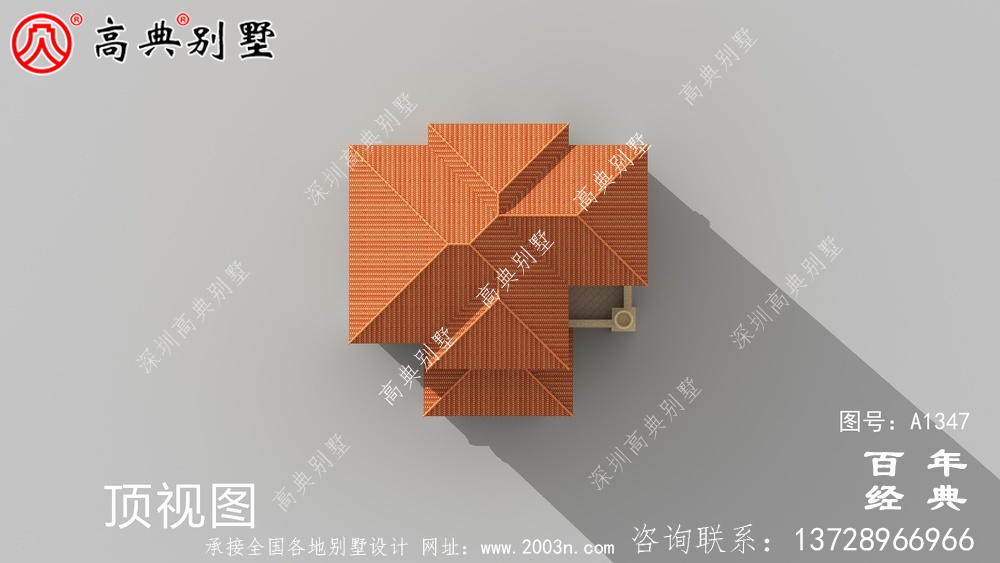

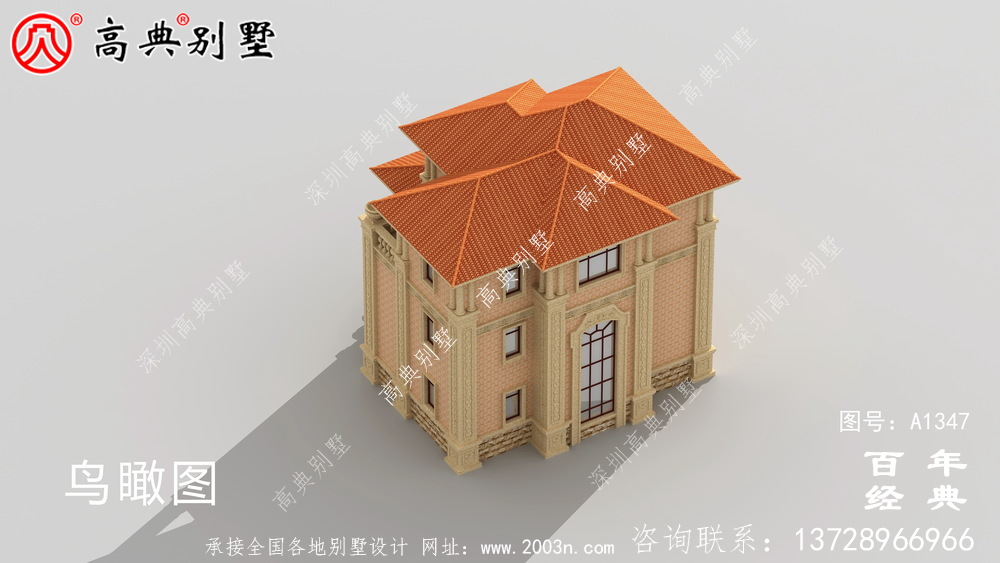

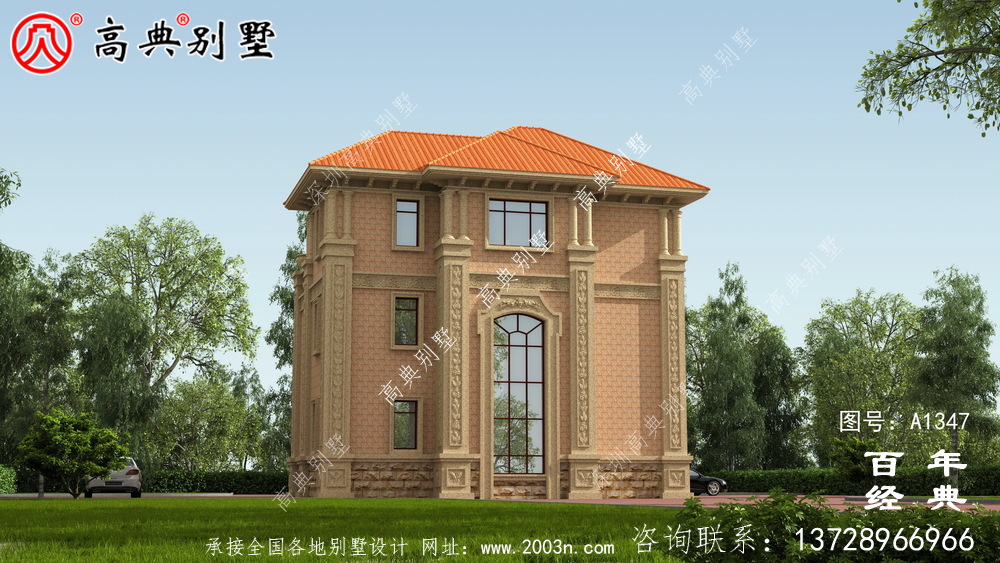

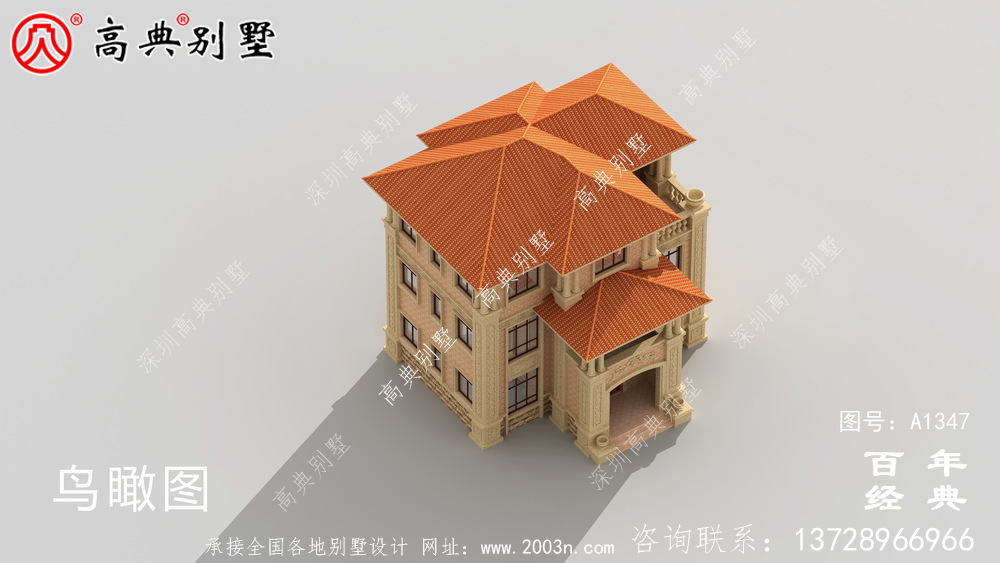

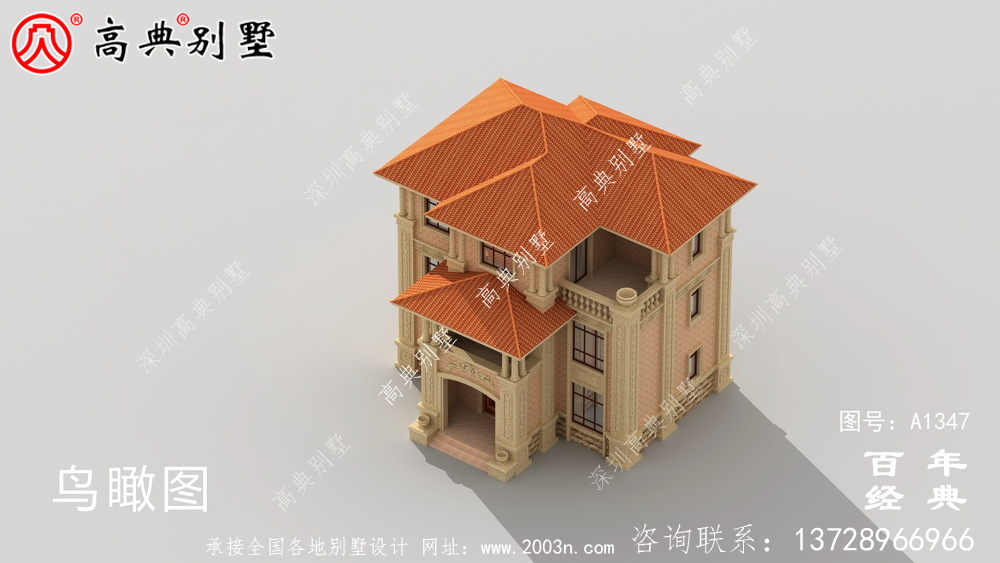

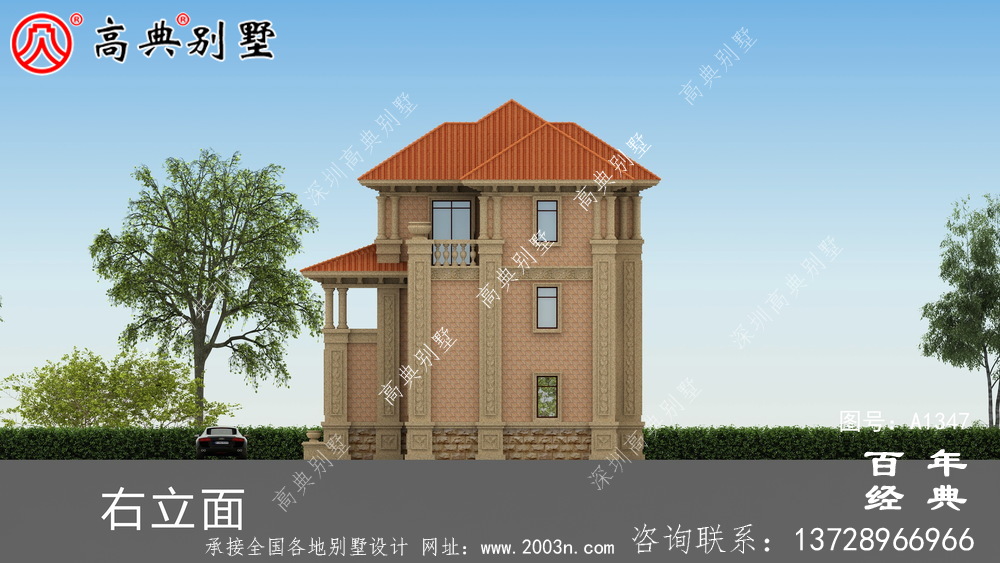

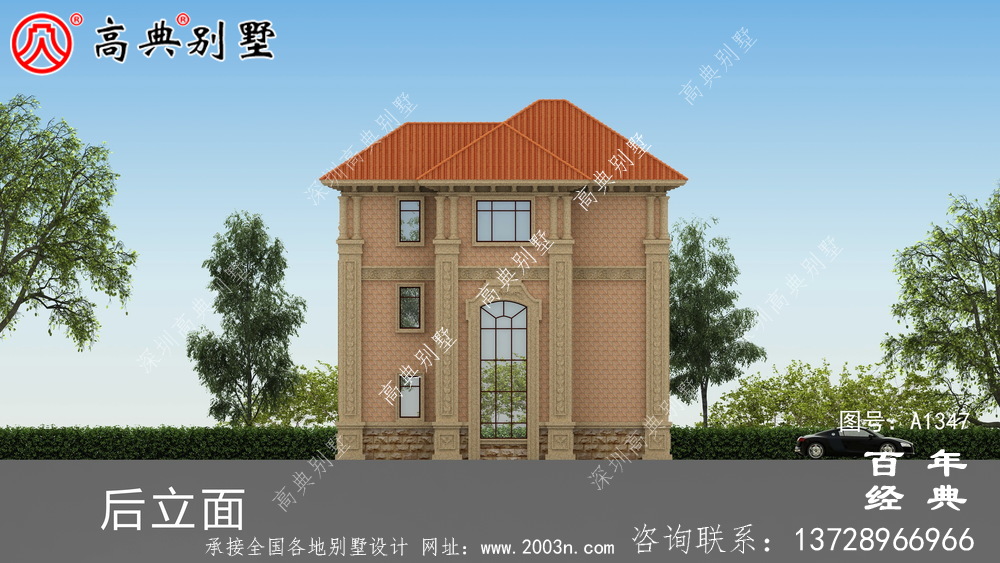

A1347号别墅设计图纸及效果图介绍:

占地规格:门面12.9米X深度12.4米(未计台阶伸出0.7米)
一层面积:112.62平方米
二层面积:91.97平方米
三层面积:92.95平方米
建筑面积:297.54平方米
图纸内容:效果图13张施工图72张A3(即建筑、结构、给排水、电气四个专业)




A1347号别墅首层室内功能介绍:
门廊 (约8平方米)(前面中间)
堂屋 (约15平方米)(大门后)
复式客厅 (约24平方米)(后面中间)
餐厅 (约14平方米)(右前面)
厨房 (约10平方米)(右后面)
普通楼梯 (约8平方米)(左前面)
公卫1 (约3平方米)(左面中间)
卧1 (约10平方米)(左后面)

A1347号别墅二层室内功能介绍:
起居厅带阳台 (约20平方米/8平方米)(前面中间)
客厅上空 (约21平方米)(后面中间)
卧2带衣帽间带卫2 (约14平方米/5平方米/4平方米)(右面)
普通楼梯 (约8平方米)(左前面)
公卫3 (约3平方米)(左面中间)
卧3 (约10平方米)(左后面)

A1347号别墅三层室内功能介绍:
起居厅带露台及阳台 (约20平方米/9平方米/5平方米)(前面中间及右前面)
卧4带衣帽间带卫4 (约19平方米/5平方米/4平方米)(后面中间及右后面)
普通楼梯 (约8平方米)(左前面)
公卫5 (约3平方米)(左面中间)
卧5 (约10平方米)(左后面)

A1347号别墅外墙主要材料:蘑菇面黄锈石、砂岩石、真石漆、310X310S瓦、GRC水泥构件、葫芦柱栏杆


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
