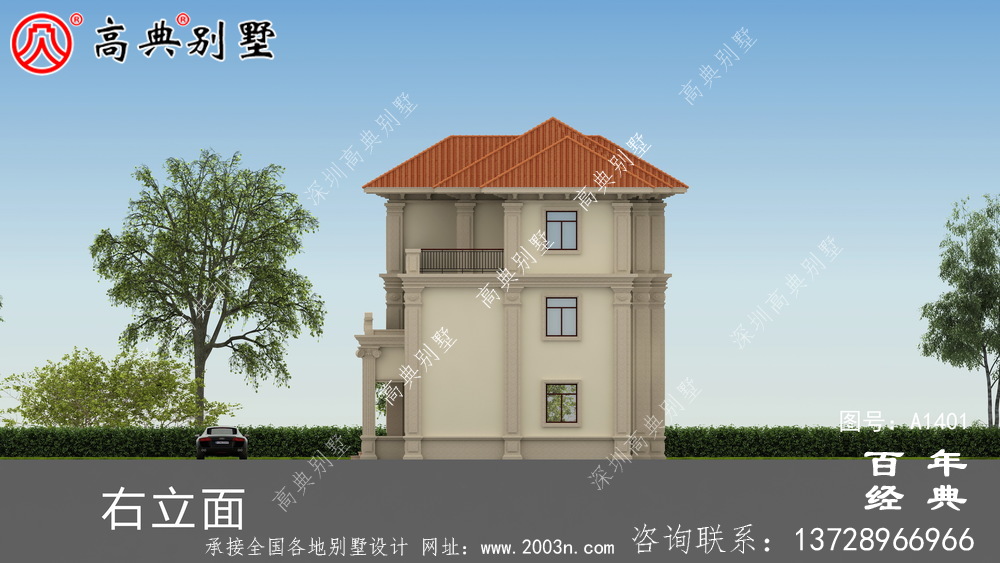

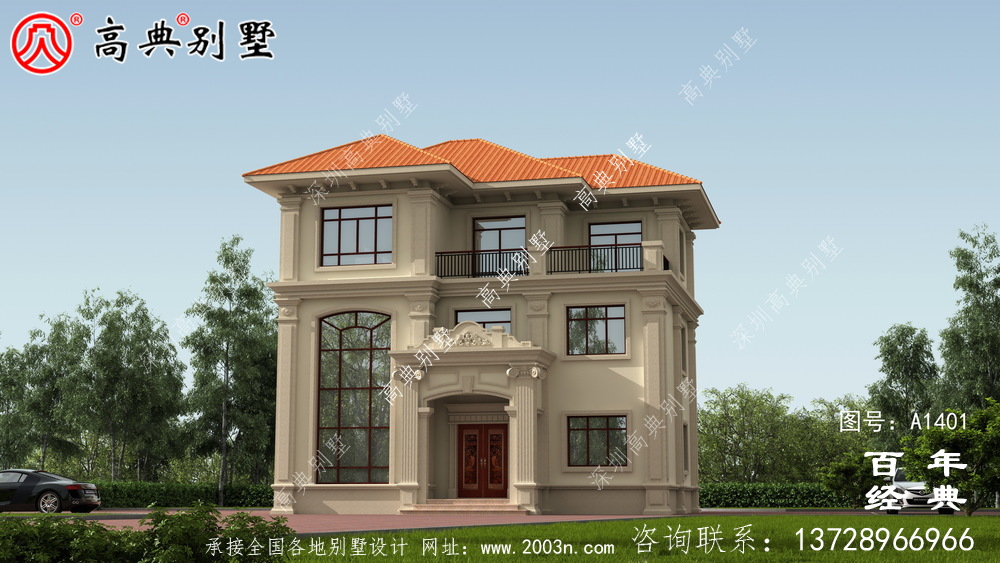

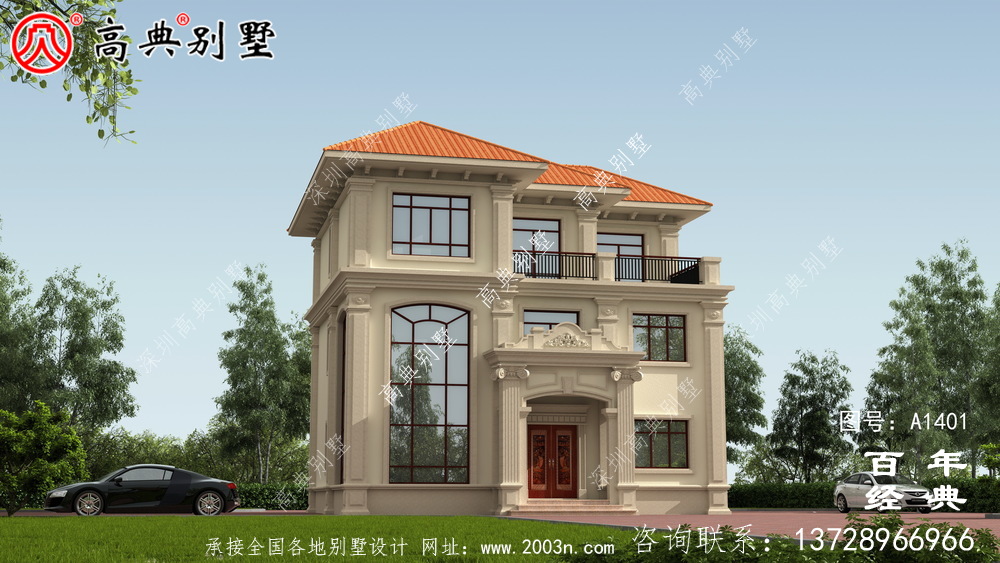

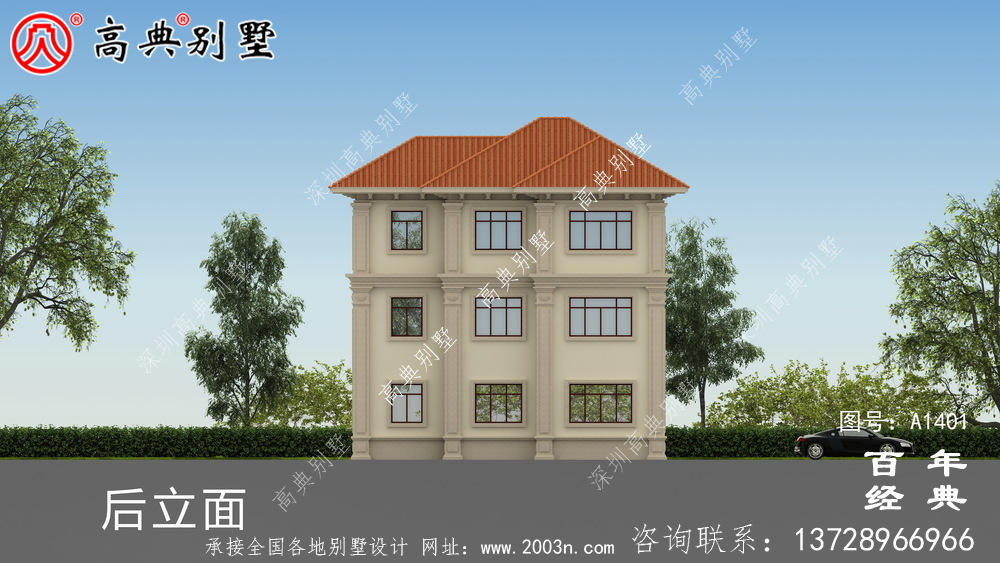

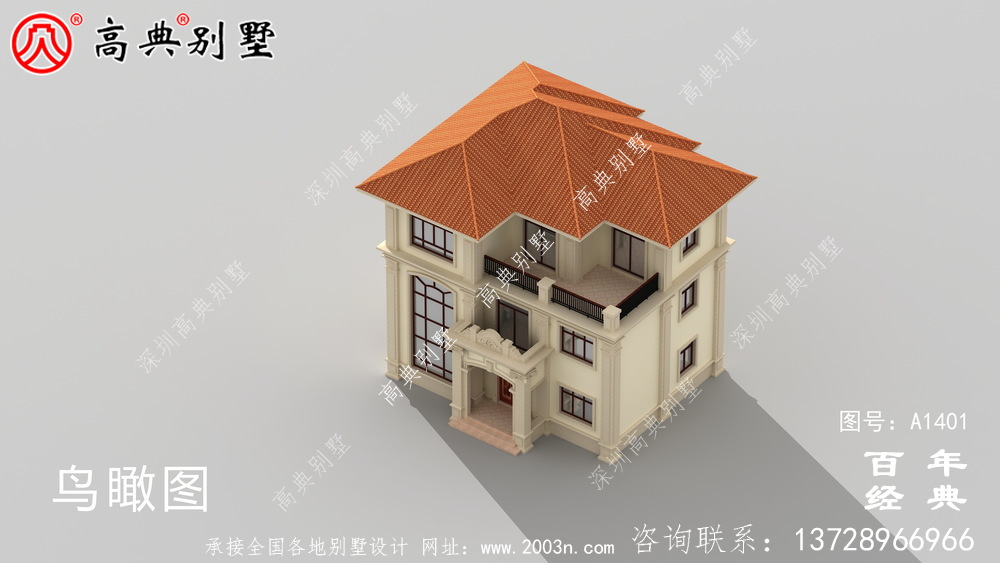

 欧式三层复式小别墅图纸及效果图_新农村别墅户型图

欧式三层复式小别墅图纸及效果图_新农村别墅户型图

  • 推荐星级:
  • 图纸编号:A1401号
  • 占地面积:112平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
      家庭幸福和团结是每个家庭想要的。我们谈论的“大厅”是另一个角度的房子。
A1401号别墅设计图纸及效果图介绍:

占地规格:门面12.1米X深度11.7米(未计凸出的台阶长度)
一层面积:112.81平方米
二层面积:89.32平方米
三层面积:86.32平方米
建筑面积:288.45平方米

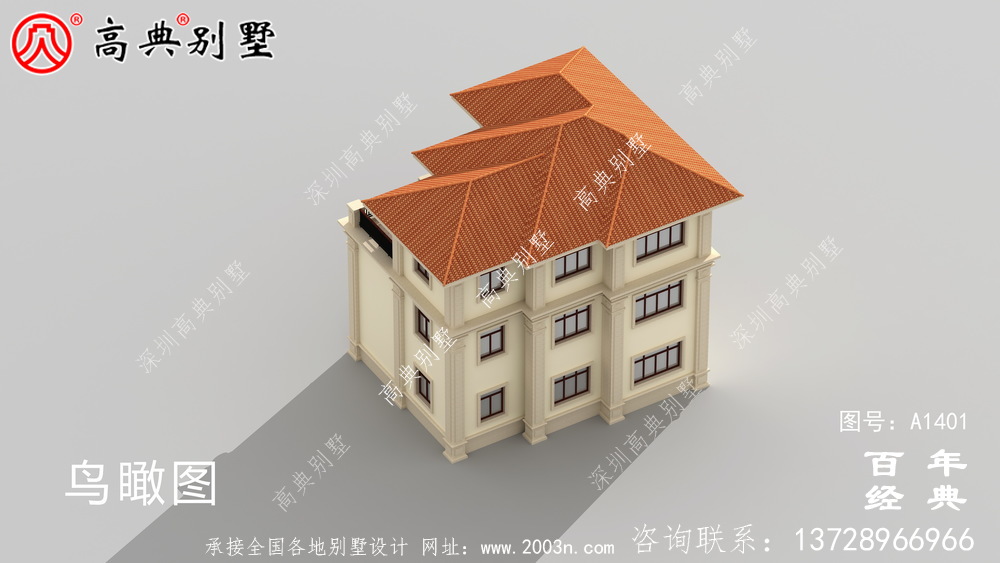

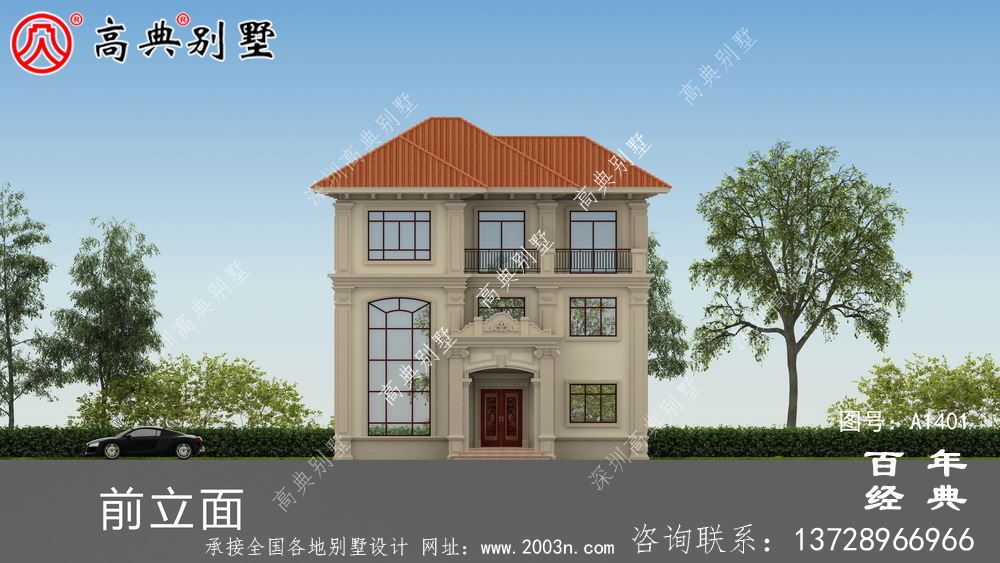

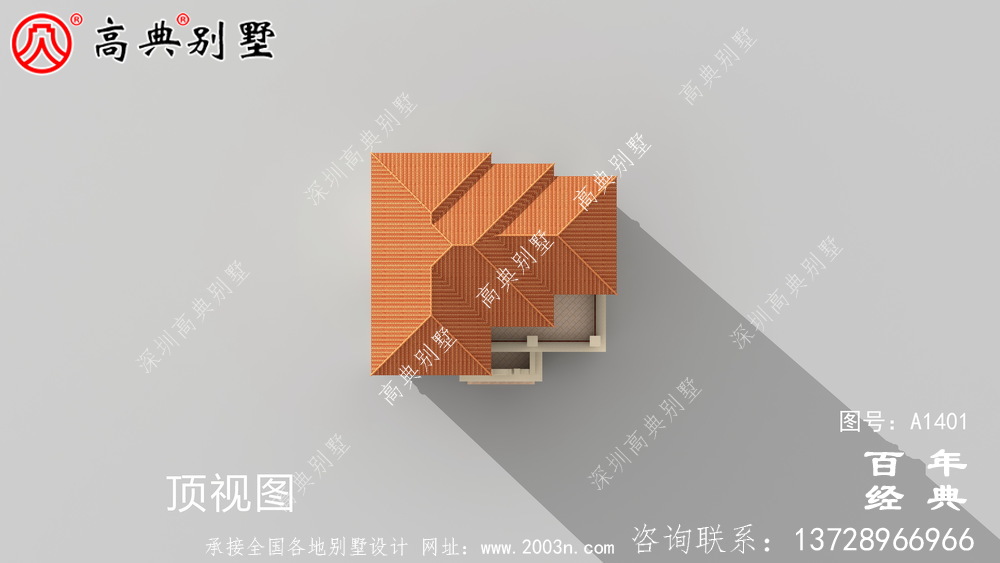

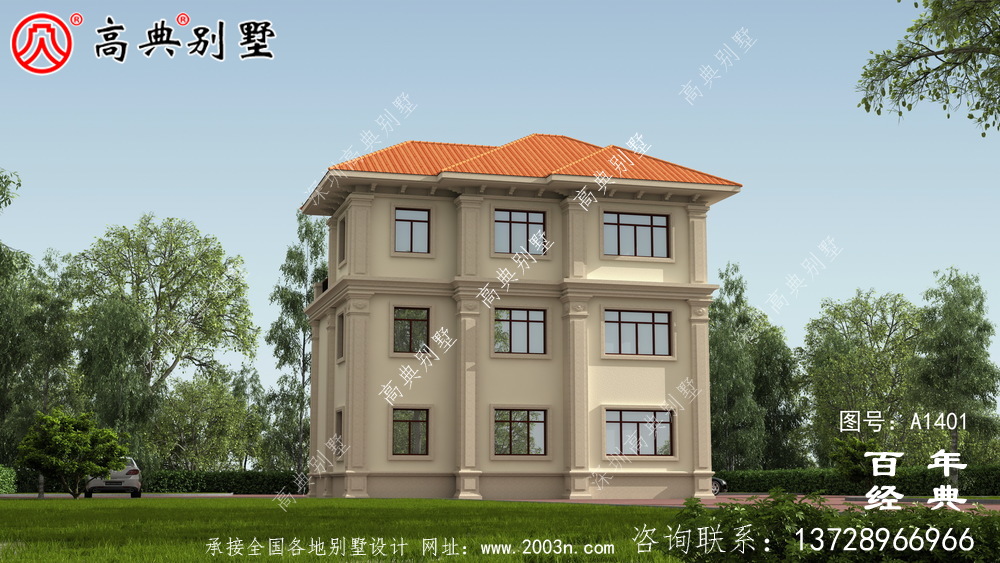

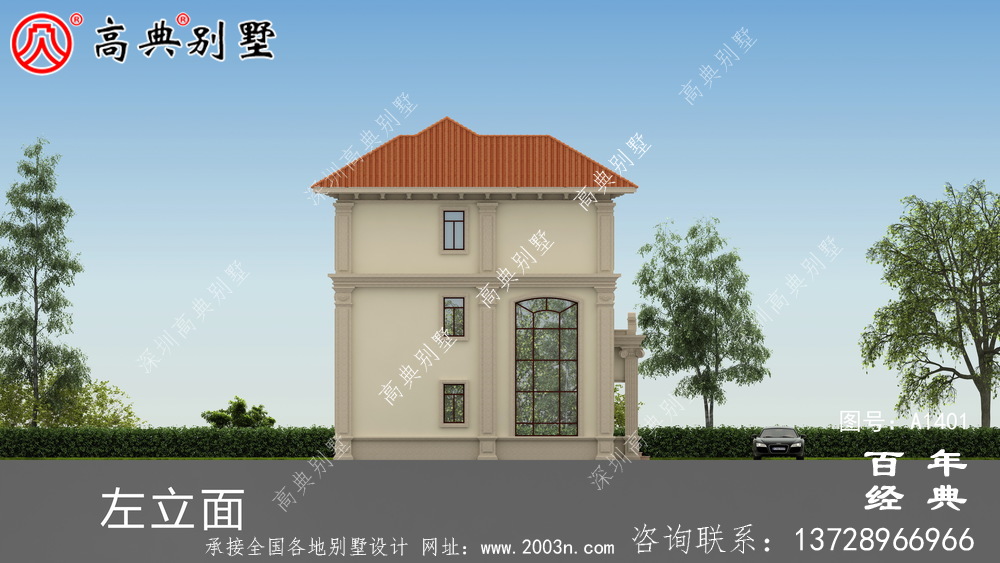

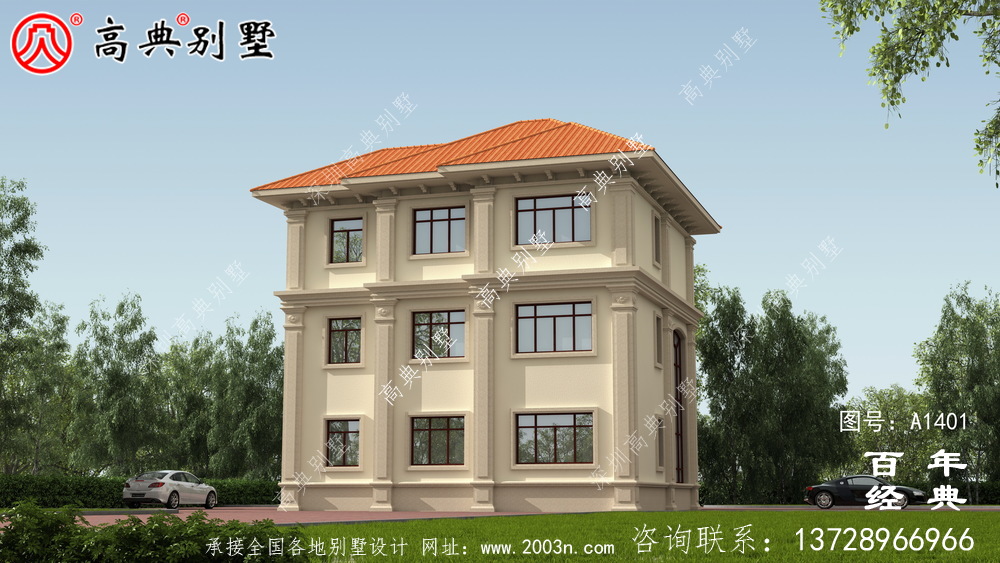

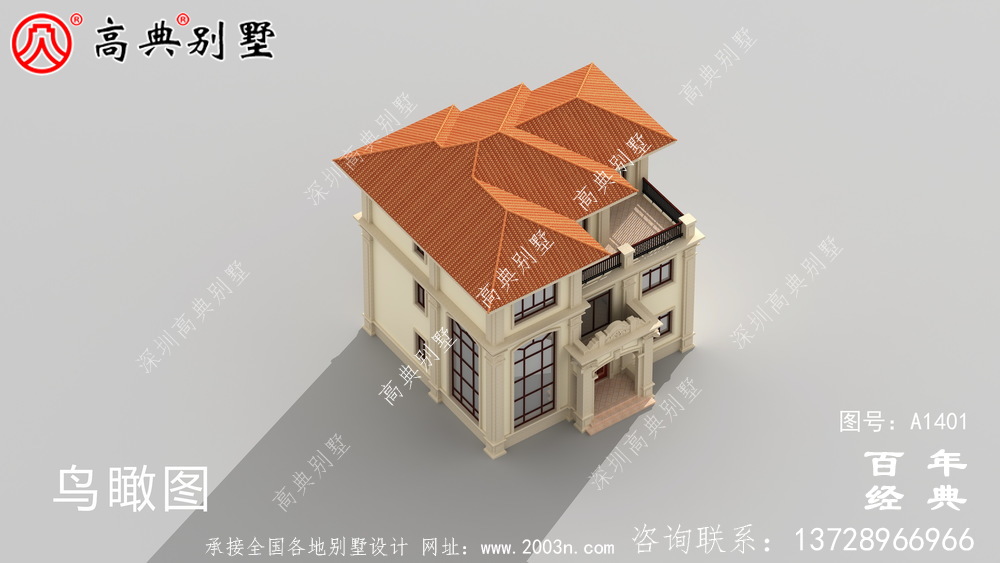

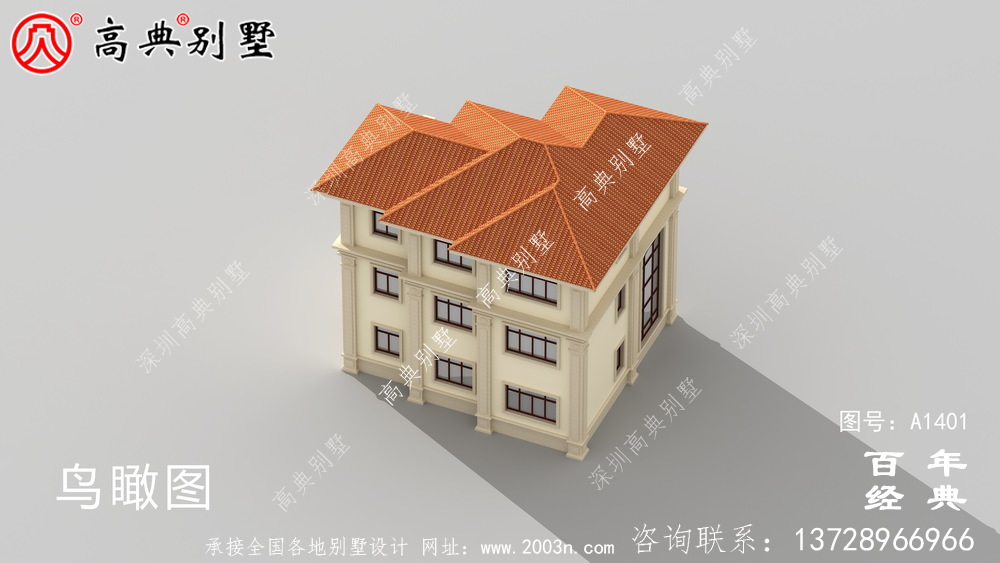

图纸内容:效果图13张施工图68张A3(即建筑、结构、给排水、电气四个专业)



A1401号别墅首层室内功能介绍:
客厅(约28平方米)(左前面)
门楼(约12平方米/5平方米)(前面中间)
厨房(约12平方米)(右前面)
餐厅(约13平方米)(右后面)
三跑楼梯(约15平方米)(后面中间)
卧室1(约14平方米)(左后面)
公卫1(约4平方米)(左面中间)

A1401号别墅二层室内功能介绍:
客厅上空(约17平方米)(左前面)
起居厅、露台1(约12平方米/5平方米)(前面中间)
卧室2、衣帽间、卫2(约12平方米/8平方米/4平方米)(右面)
三跑楼梯(约15平方米)(后面中间)
卧室3、卫3(约14平方米/4平方米)(左后面)

A1401号别墅三层室内功能介绍:
卧室4(约17平方米)(左前面)
起居厅(约11平方米)(中间)
露台2(约18平方米)(右前面)
卧室5(约13平方米)(右后面)
三跑楼梯(约15平方米)(后面中间)
卧室6(约14平方米)(左后面)
公卫4(约4平方米)(左面中间)

A1401号别墅外墙主要材料:天然岩石漆、真石漆、310X310S瓦



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
