农村自建欧式小别墅三层外观图_农村三层别墅设计

农村自建欧式小别墅三层外观图_农村三层别墅设计

  • 推荐星级:
  • 图纸编号:A1419号
  • 占地面积:97平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
     由于如今很多农村人不住在农村,仅仅过节回家了住一段时间,建的很大反倒是一种奢侈浪费。建上三层也是刚刚好的,工程造价经济发展性价比高,并且一样可以设计方案的别具一格。

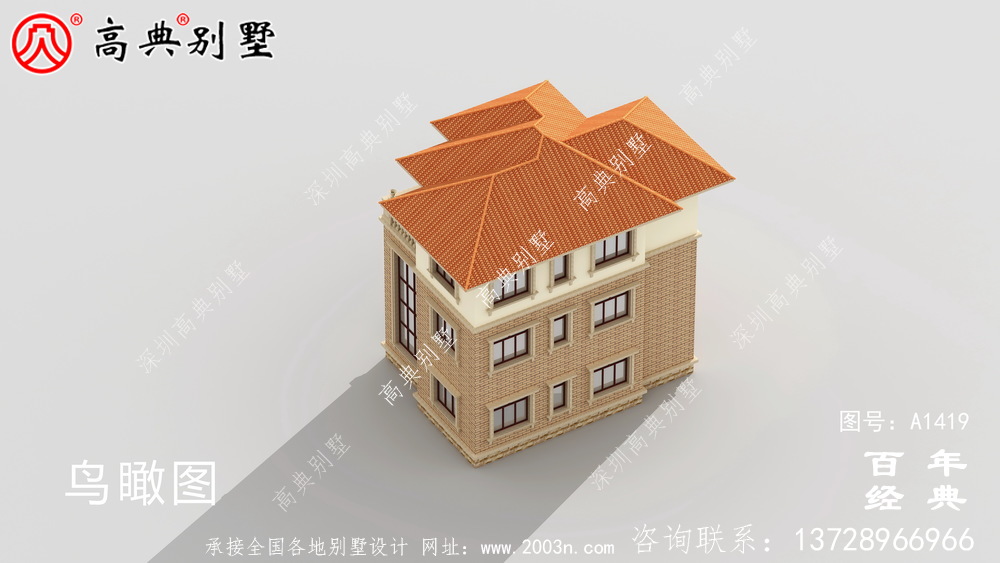

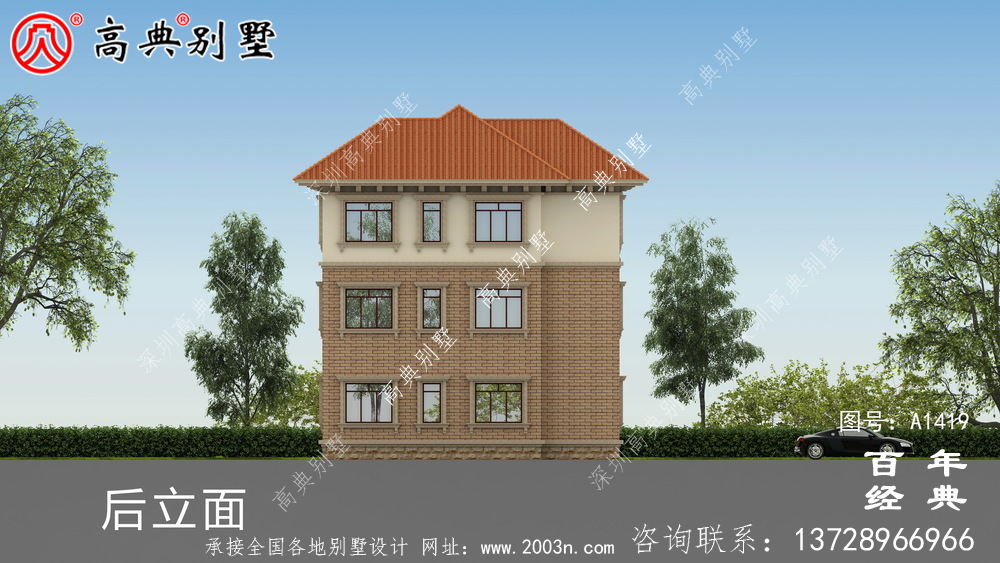

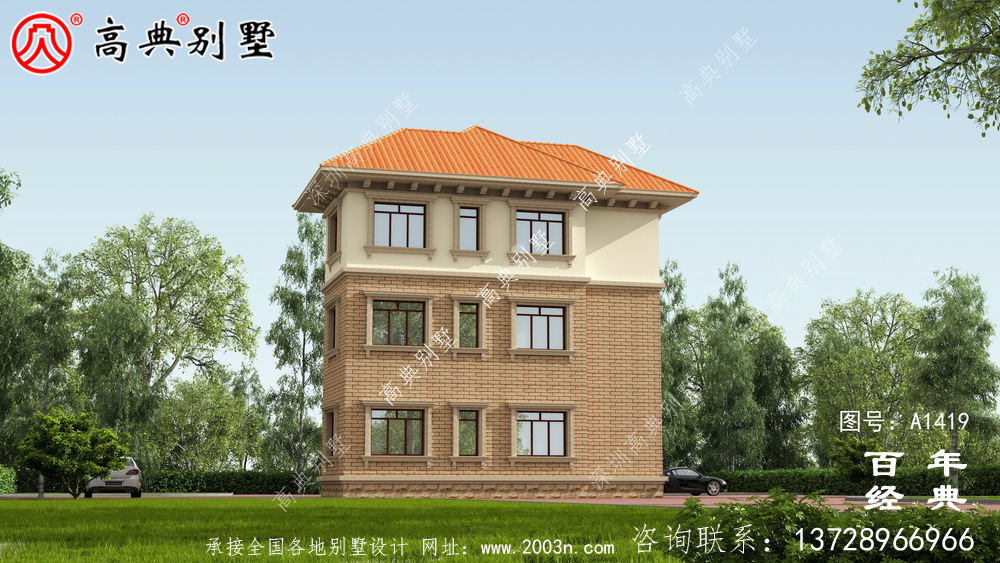

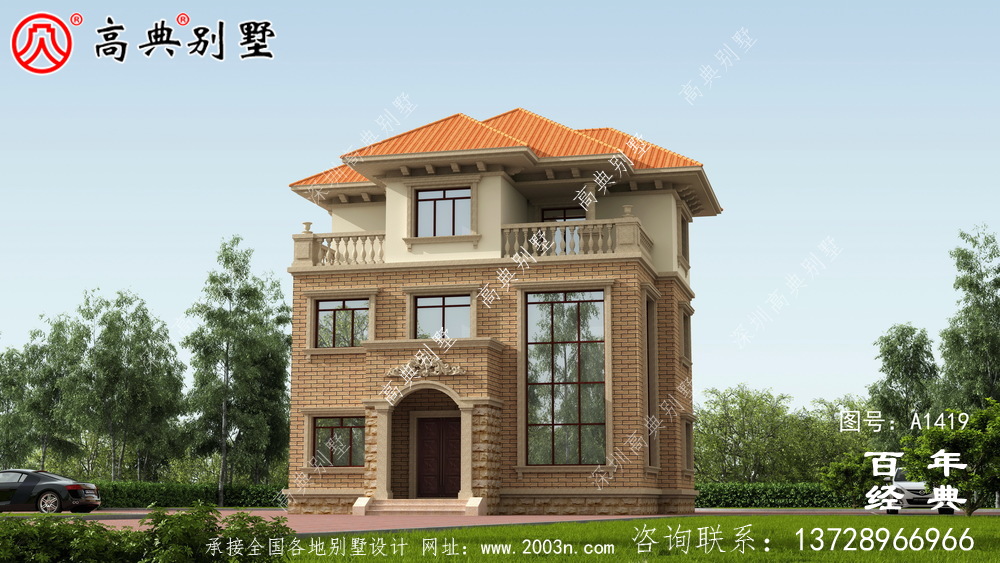

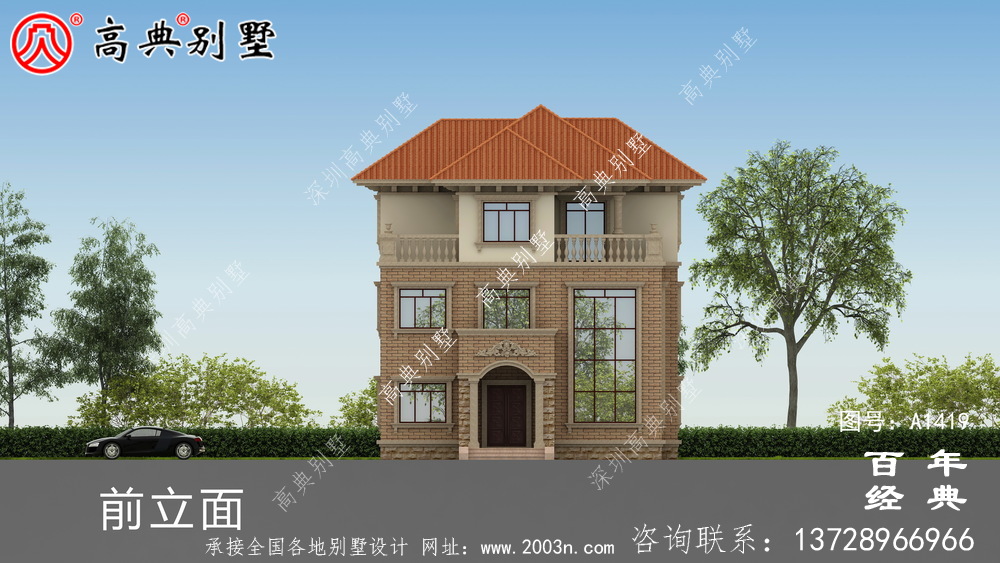

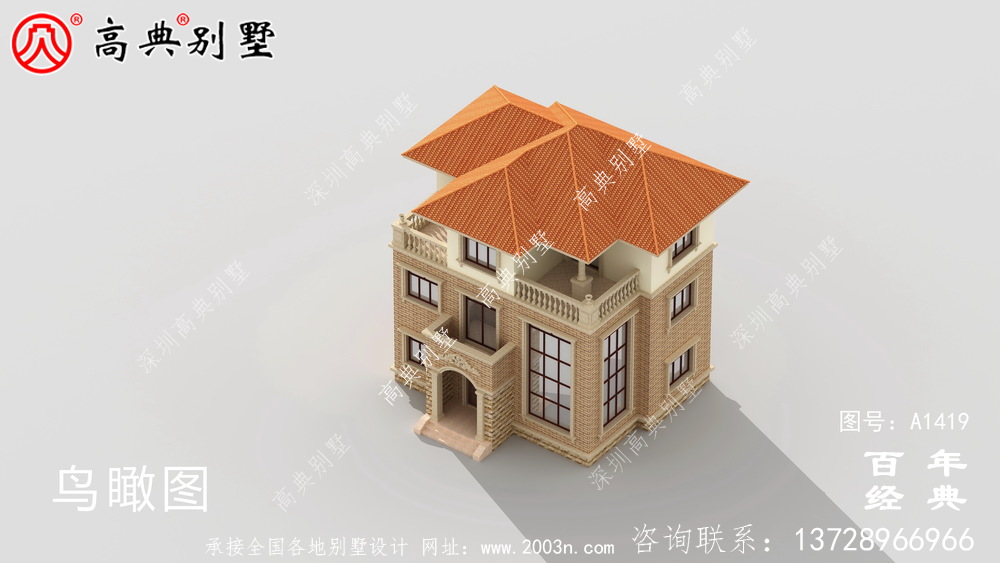

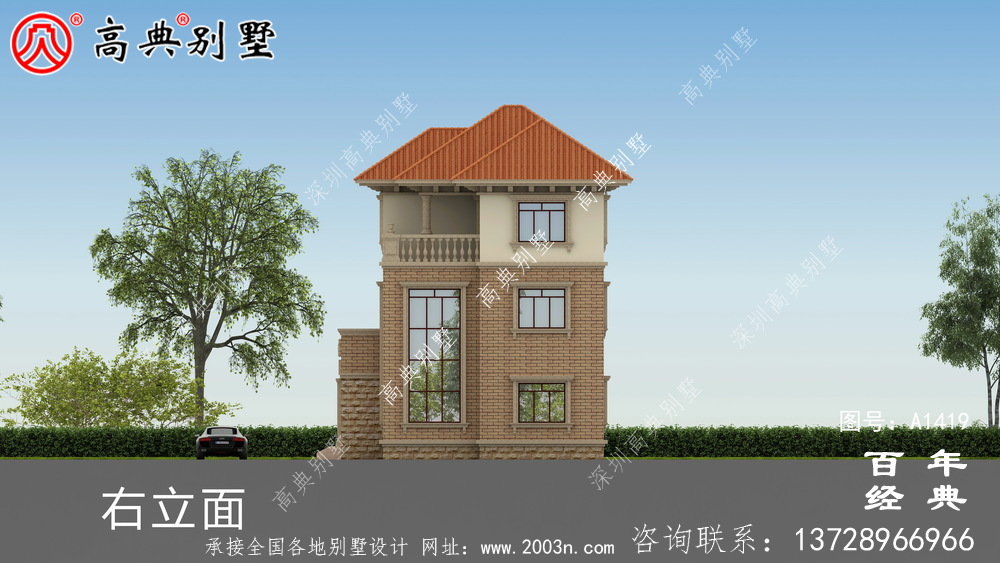

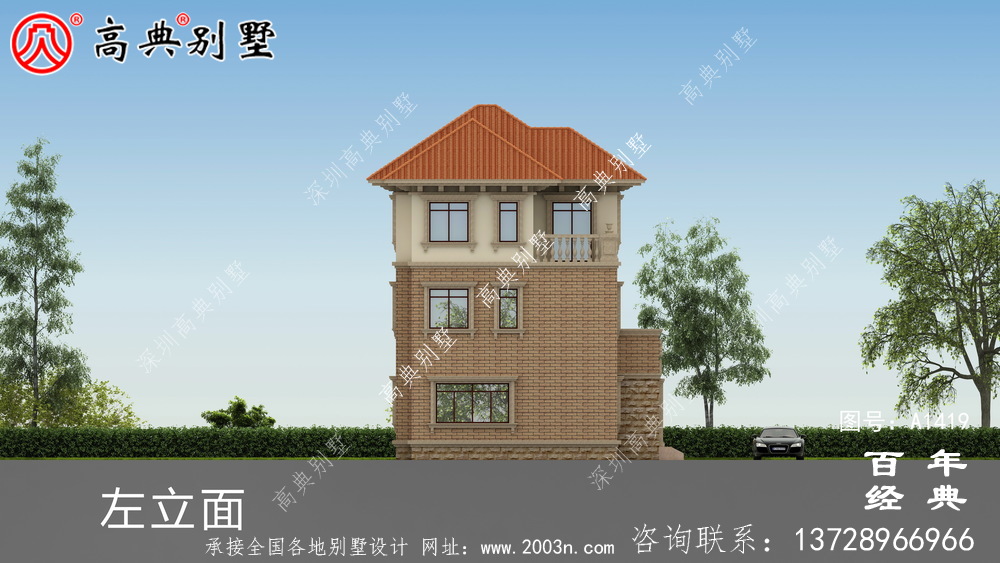

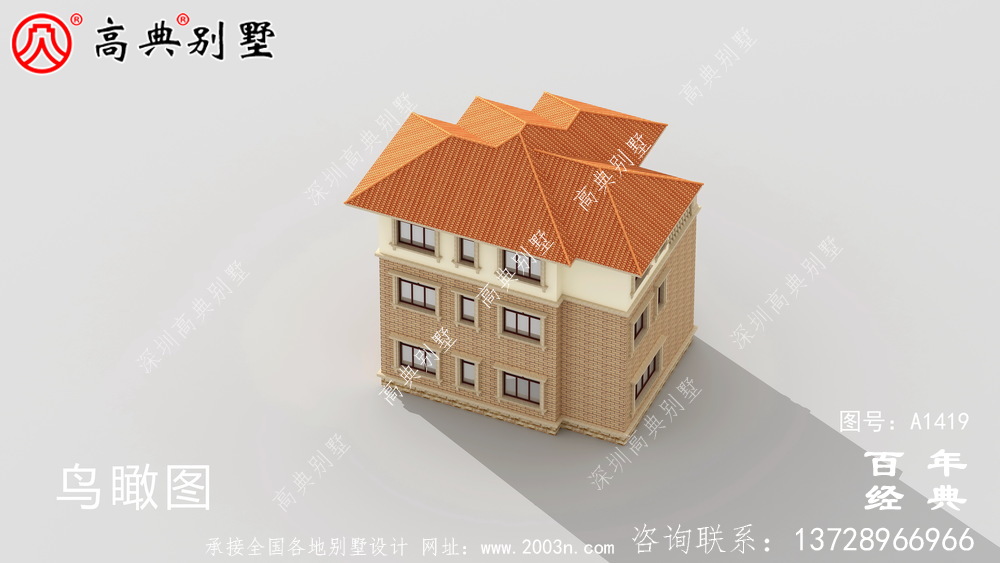

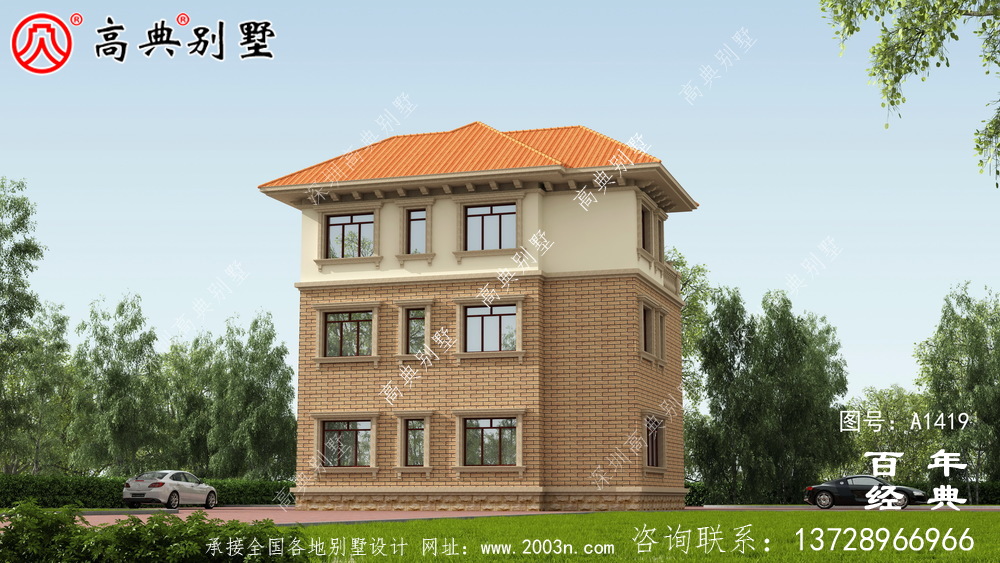

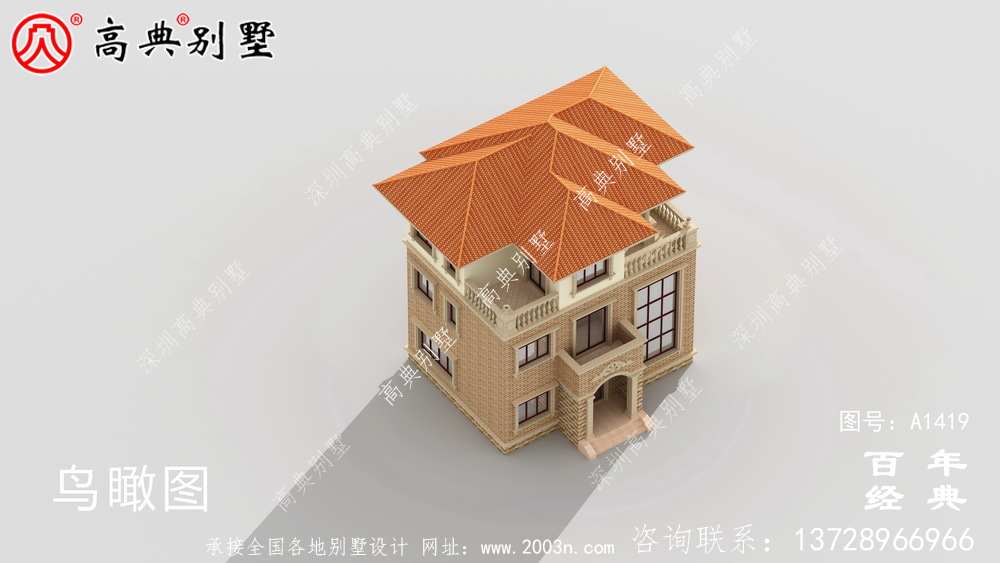

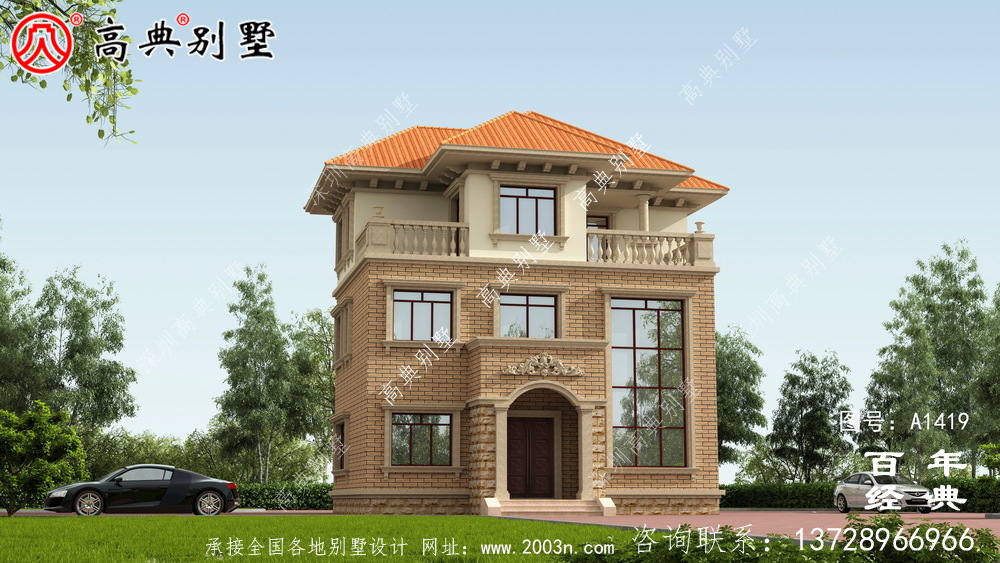

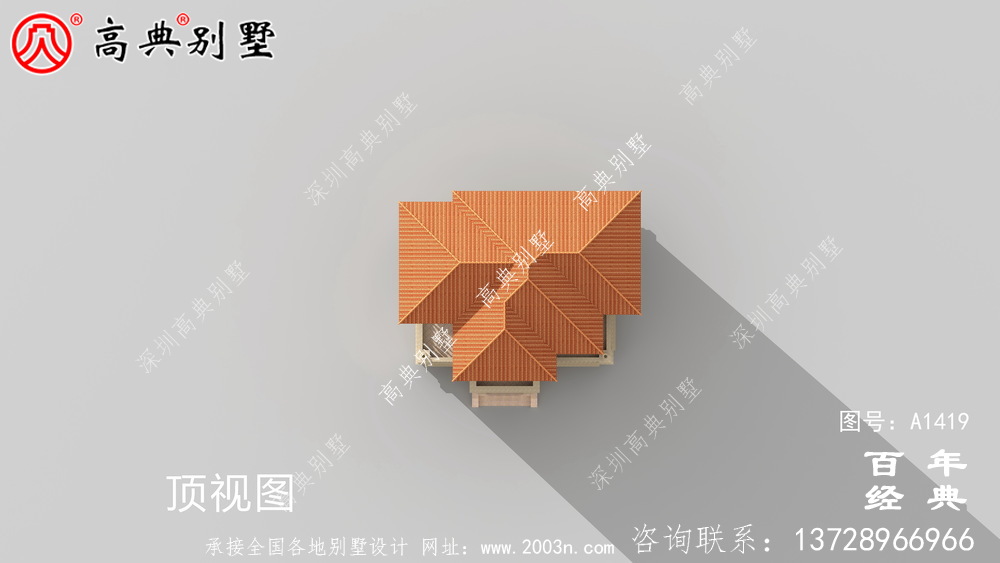

A1419号别墅设计图纸及效果图介绍:

占地规格:门面11.4米X深度10米(未记台阶伸出0.94米)
一层面积:97.51平方米
二层面积:78.33平方米
三层面积:72.64平方米
建筑面积:248.48平方米
图纸内容:效果图13张施工图72张A3(即建筑、结构、给排水、电气四个专业)



A1419号别墅首层室内功能介绍:
门廊 (约4平方米)(前面中间)
堂屋 (约15平方米)(大门后)
客厅 (约14平方米)(右前面)
四转楼梯 (约13平方米)(右后面)
公卫1 (约5平方米)(后面中间靠右)
卧1 (约8平方米)(后面中间)
厨房 (约8平方米)(左前面)
餐厅 (约11平方米)(左后面)

A1419号别墅二层室内功能介绍:
起居厅带露台1 (约15平方米/4平方米)(前面中间)
客厅上空 (约13平方米)(右前面)
三转楼梯 (约13平方米)(右后面)
卧2带卫2 (约8/5平方米)(后面中间)
卧3 (约8平方米)(左前面)
公卫3 (约2平方米)(左面中间)
卧4 (约7平方米)(左后面)

A1419号别墅三层室内功能介绍:
卧5带露台3 (约11平方米/8平方米)(前面中间及左前面)
阳台及露台2 (约5平方米/8平方米)(右前面)
三转楼梯 (约13平方米)(右后面)
卧6带卫4 (约8平方米/5平方米)(后面中间)
公卫5 (约2平方米)(左面中间)
卧7 (约7平方米)(左后面)

A1419号别墅外墙主要材料:S瓦、劈开砖、黄锈石、真石漆、葫芦柱栏杆



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
