欧式三层别墅设计图纸_农村三层别墅设计

欧式三层别墅设计图纸_农村三层别墅设计

  • 推荐星级:
  • 图纸编号:A1425号
  • 占地面积:102平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
      具有专业的工程设计图纸及施工图纸,施工队伍从前期的规划设计,有利于根据当地的图纸状况、气候状况在整体状况下建设,在防水、现浇、筑墙等需要注意的地方也受到重视。

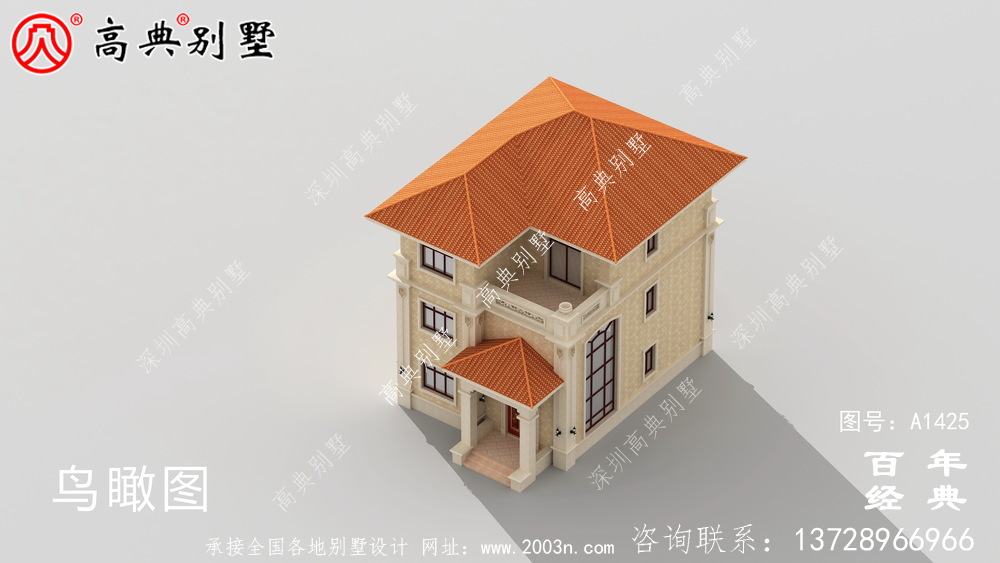

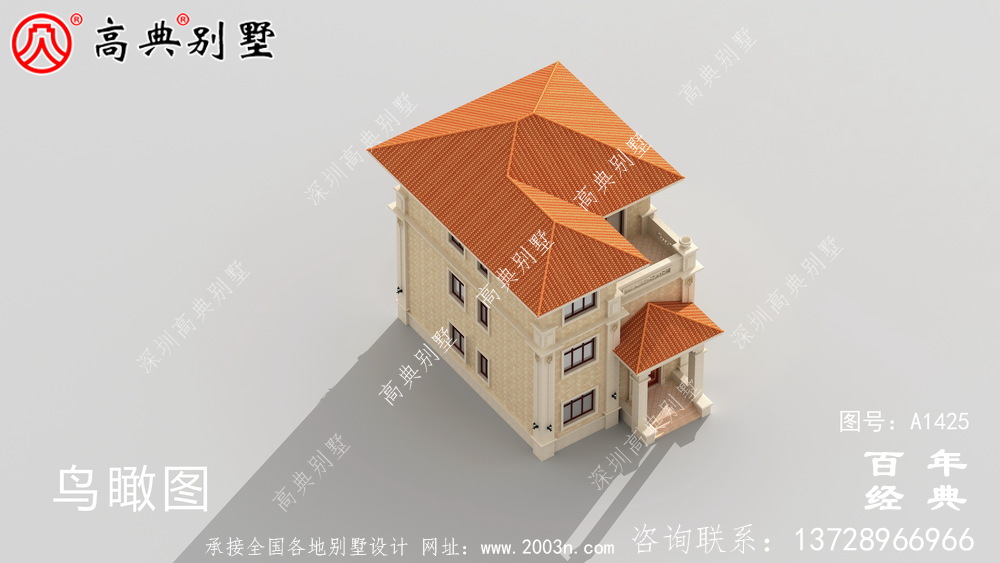

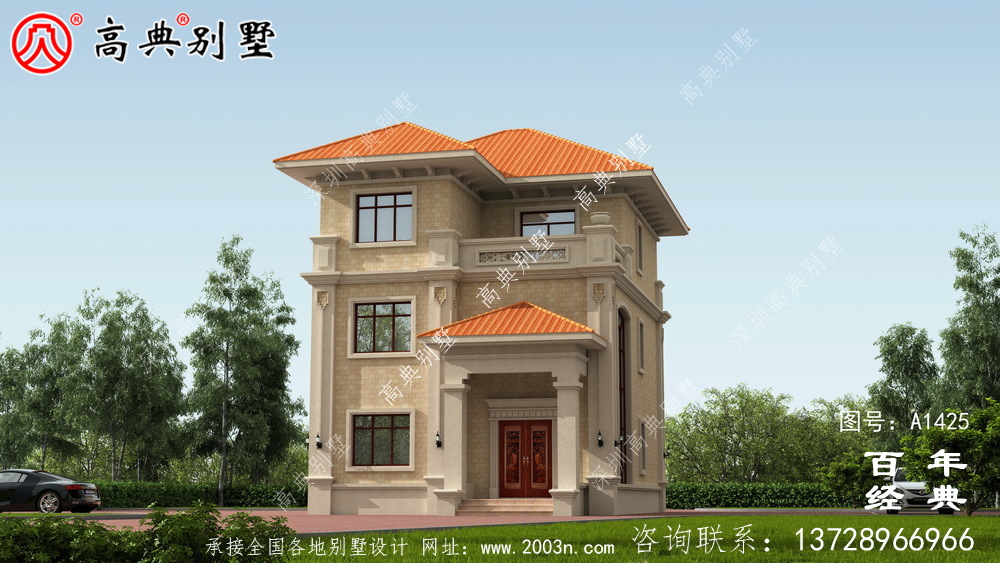

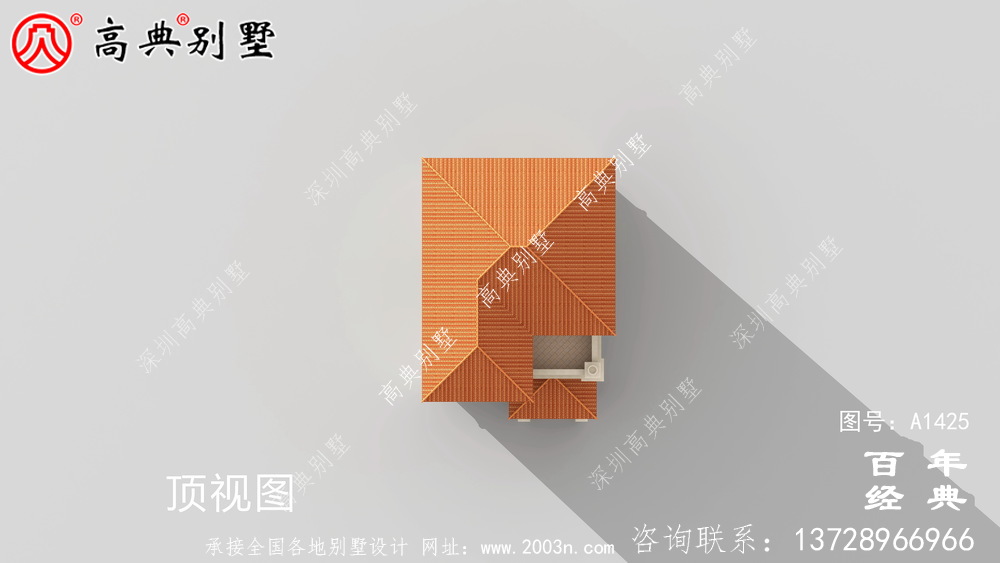

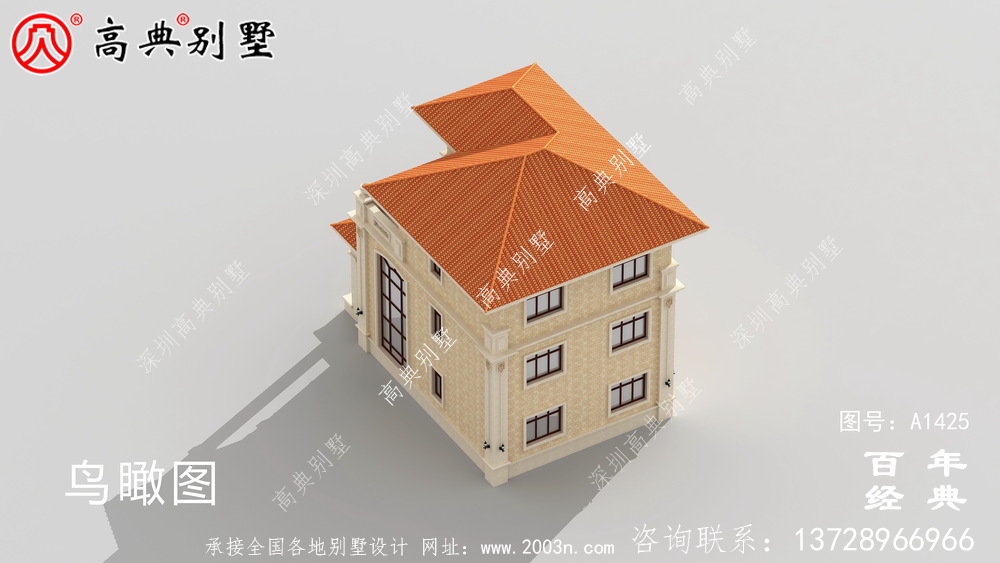

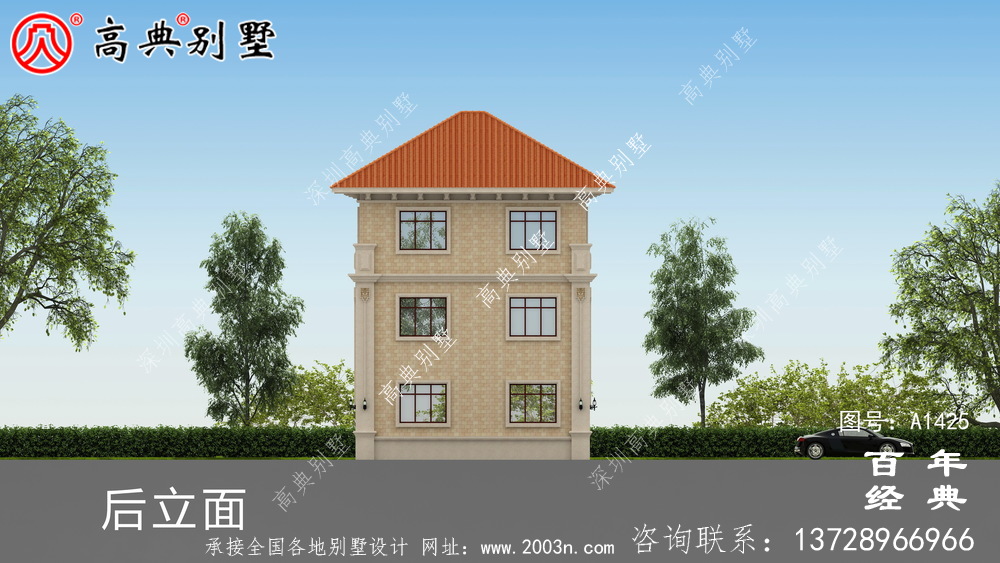

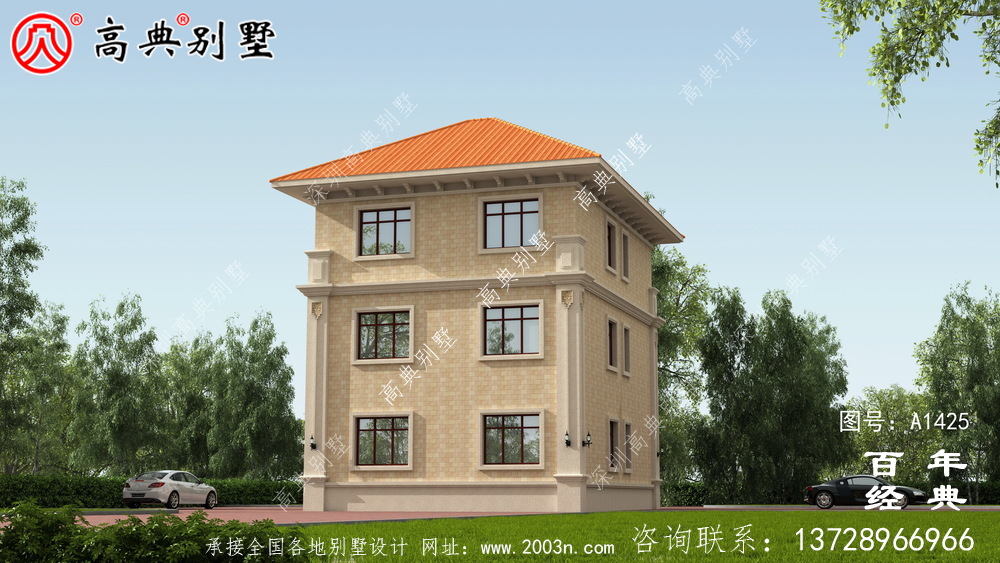

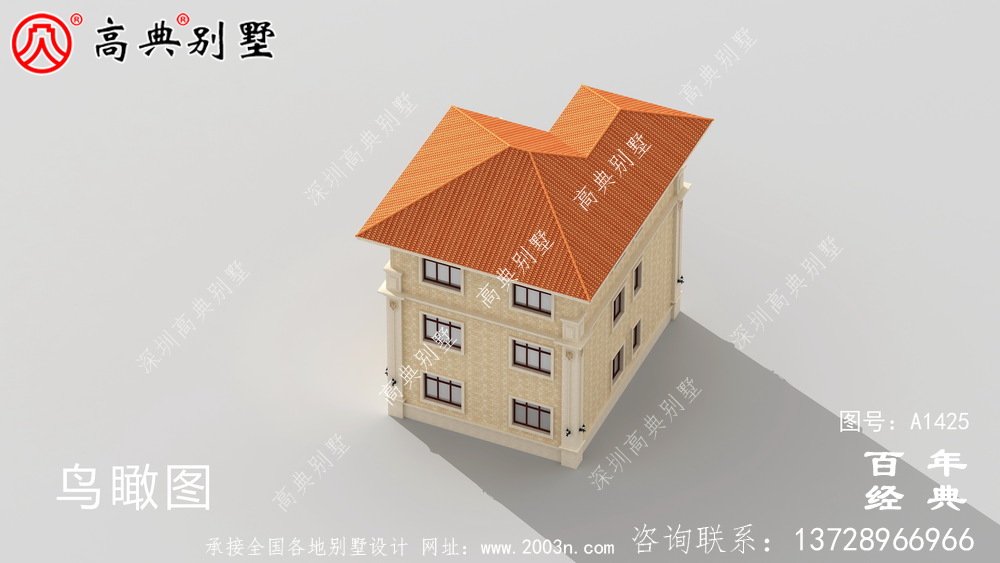

A1425号别墅设计图纸及效果图介绍:

占地规格:门面11.3米X深度11.7米(未计凸出的台阶长度)
一层面积:102.69平方米
二层面积:83.21平方米
三层面积:81.46平方米
建筑面积:267.36平方米
图纸内容:效果图13张施工图68张A3(即建筑、结构、给排水、电气四个专业)



A1425号别墅首层室内功能介绍:
客厅、门楼(约21平方米/5平方米)(右前面)
公卫1(约5平方米)(右面中间)
餐厅(约13平方米)(右后面)
厨房(约11平方米)(左后面)
普通楼梯(约8平方米)(左面中间)
卧室1、卫2(约14平方米/3平方米)(左前面)

A1425号别墅二层室内功能介绍:
客厅上空(约21平方米)(右前面)
公卫3(约5平方米)(右面中间)
起居厅(约13平方米)(右后面)
卧室2(约11平方米)(左后面)
普通楼梯(约8平方米)(左面中间)
卧室3、卫4(约14平方米/3平方米)(左前面)

A1425号别墅三层室内功能介绍:
休息厅、露台(约7平方米/13平方米)(右前面)
卧室4、起居室、卫5(约11平方米/13平方米/5平方米)(后面)
普通楼梯(约8平方米)(左面中间)
卧室5、卫6(约14平方米/3平方米)(左前面)

A1425号别墅外墙主要材料:劈开砖、真石漆、310X310S瓦



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
