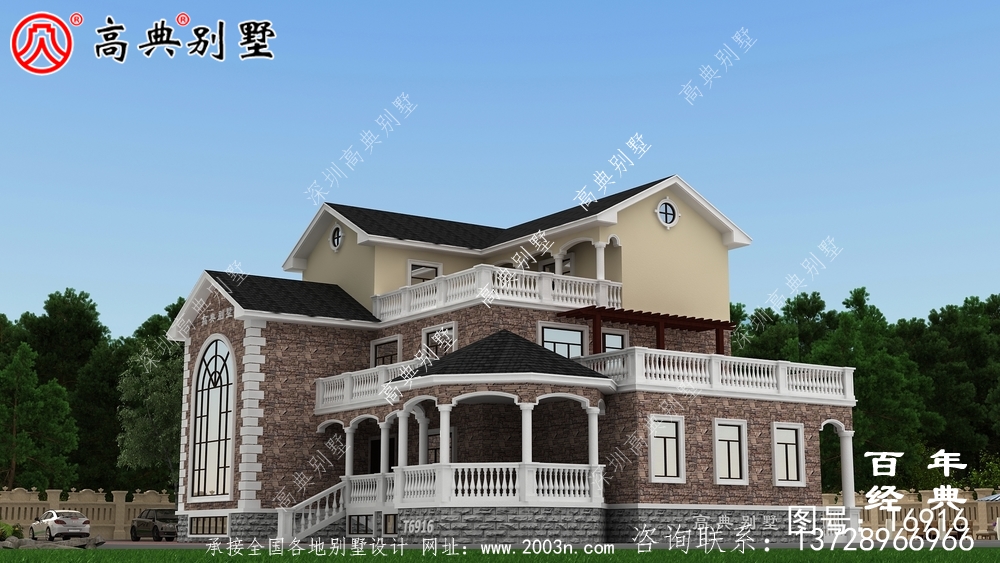

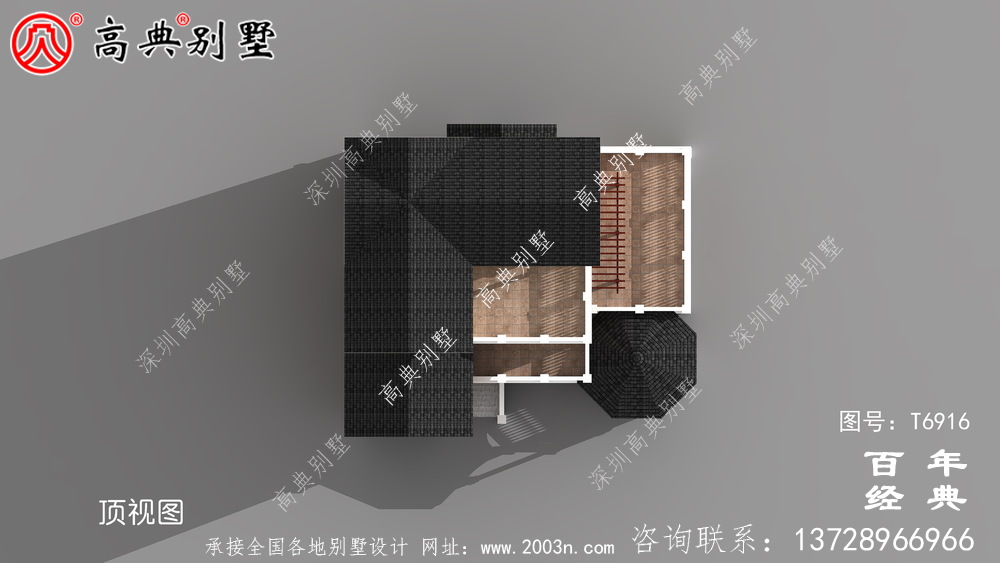

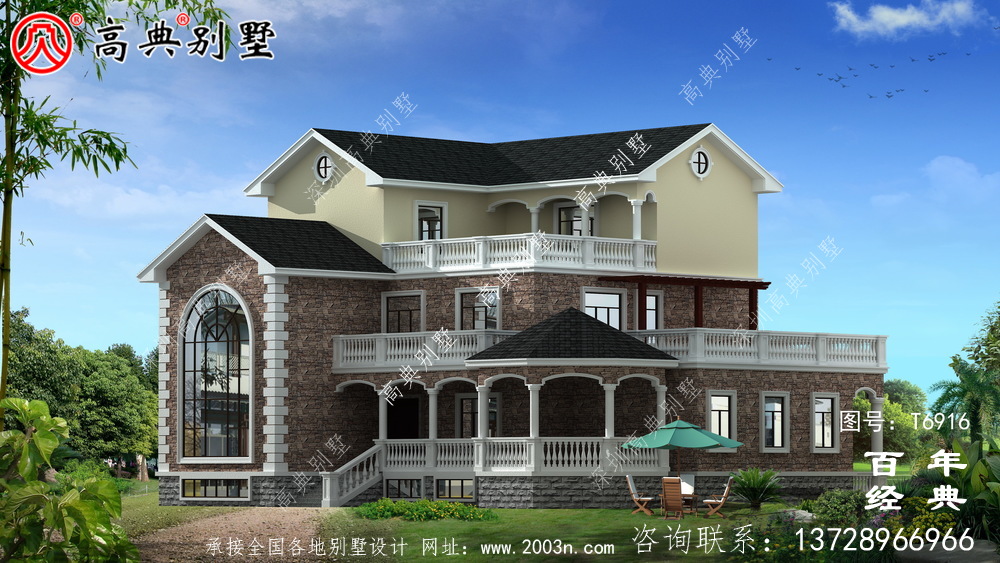

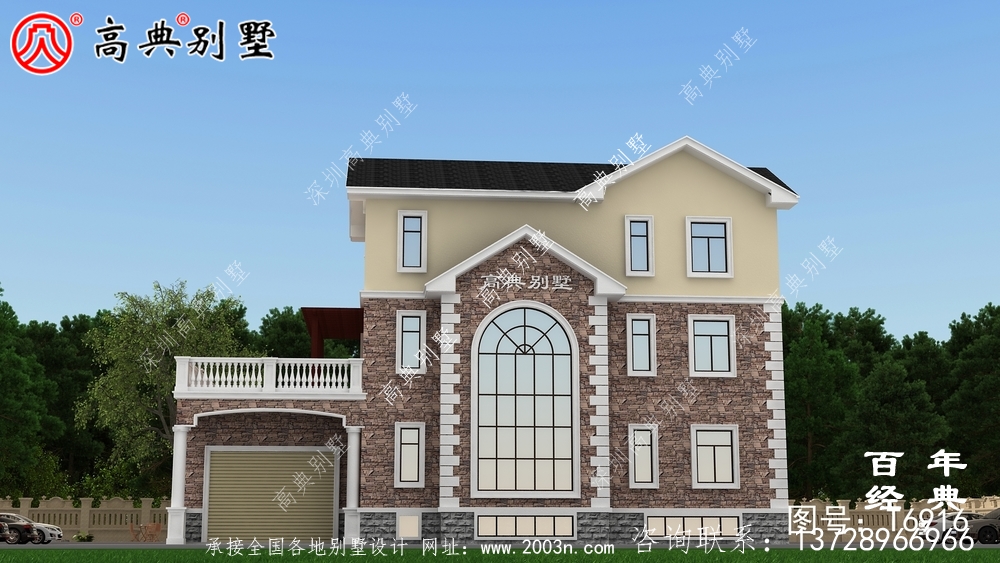

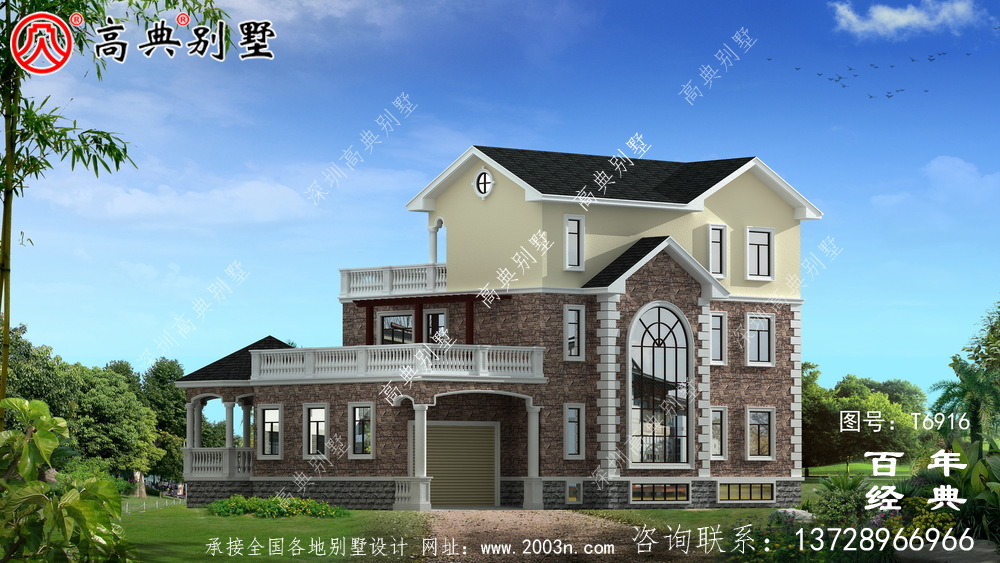

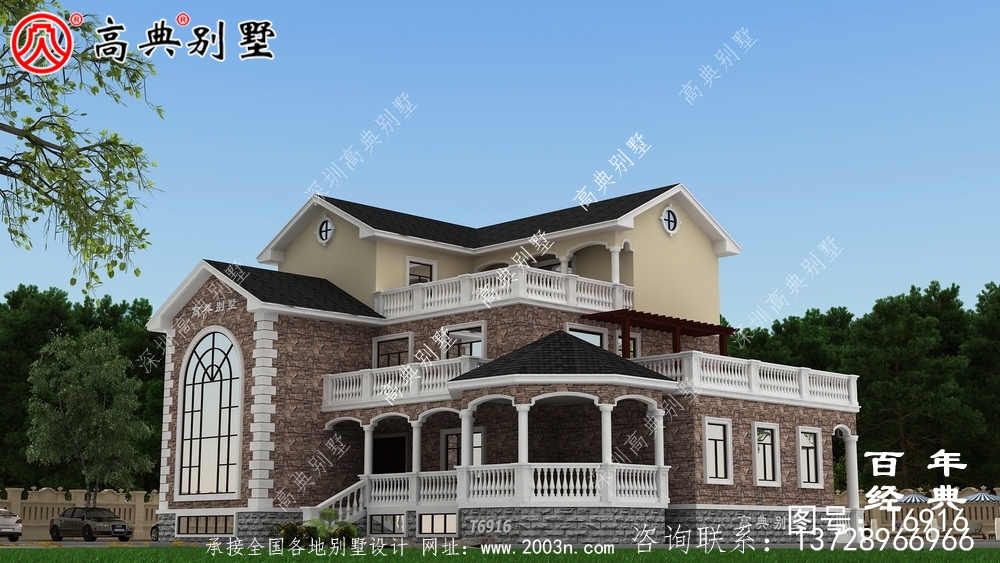

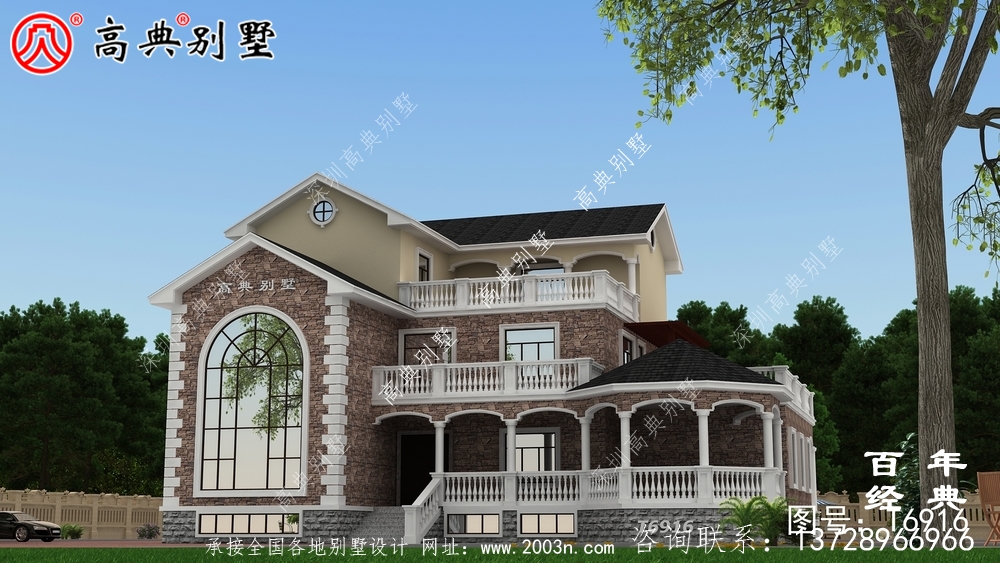

农村复式三层别墅设计图与效果图_三层乡村住宅设计图

农村复式三层别墅设计图与效果图_三层乡村住宅设计图

  • 推荐星级:
  • 图纸编号:t6916号
  • 占地面积:251平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
     在农村自建别墅也并不是那麼非常容易的,全看你如何选择房型样式。
t6916号别墅设计图纸规格介绍:

占地规格:门面(即左右)19.5米X进深(即前后)17.1米
建筑面积:724.15平方米
地下室面积:207.69平方米
一层面积:251.71平方米
二层面积:155.75平方米

三层面积:109平方米

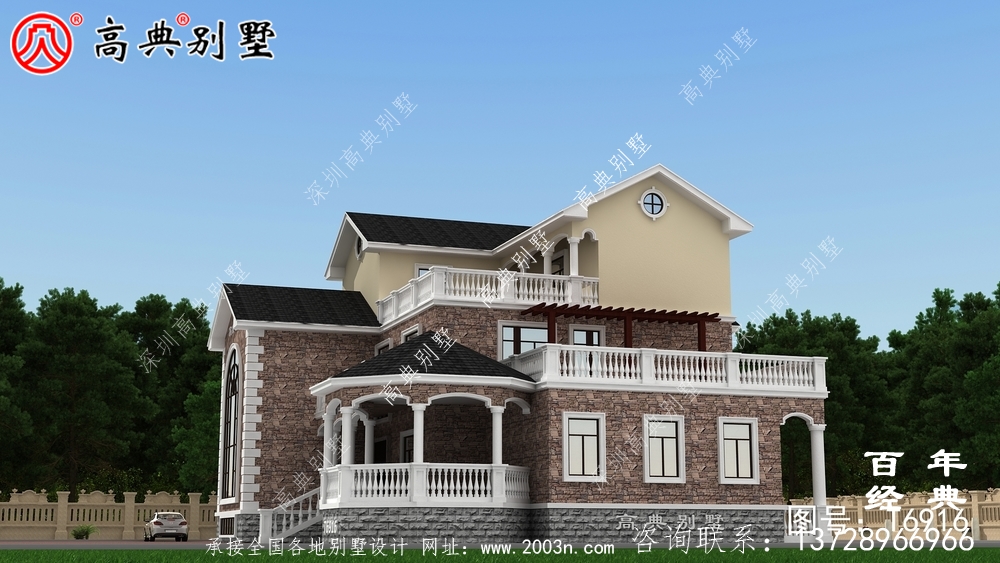

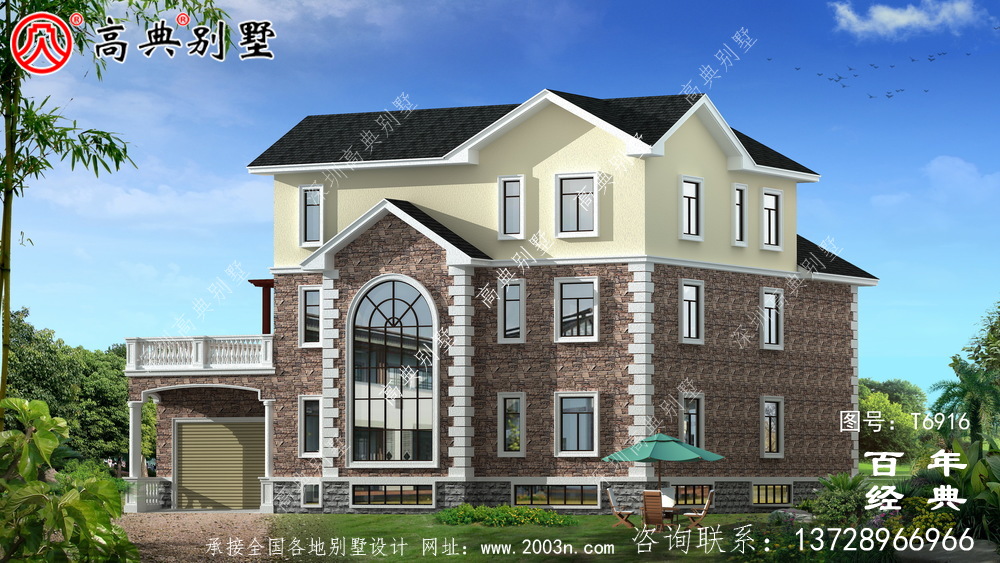

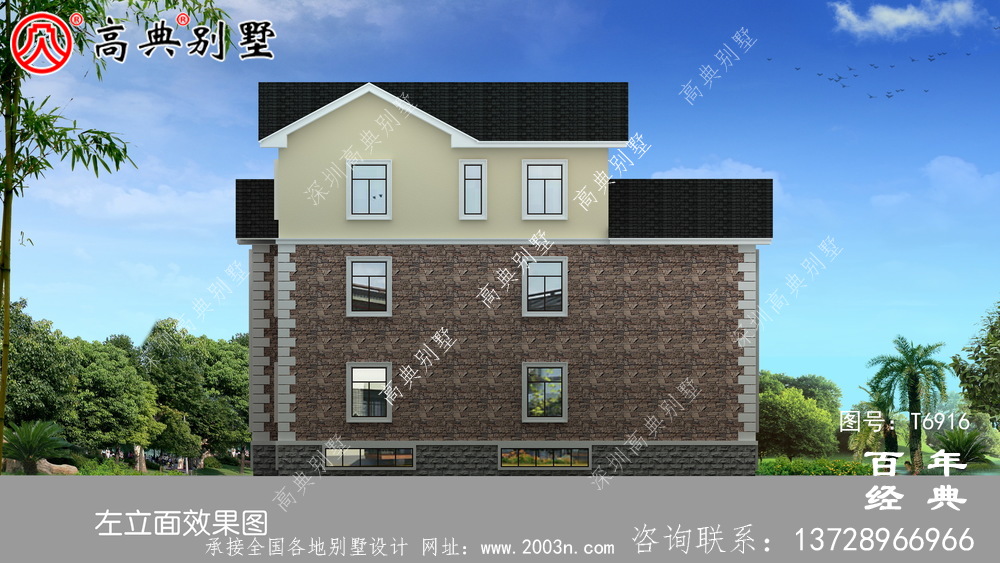

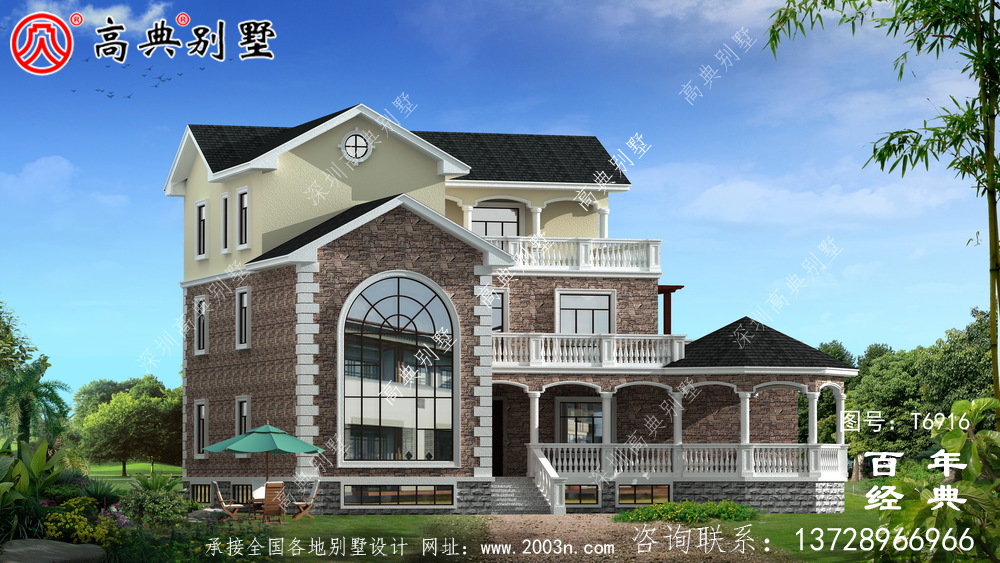

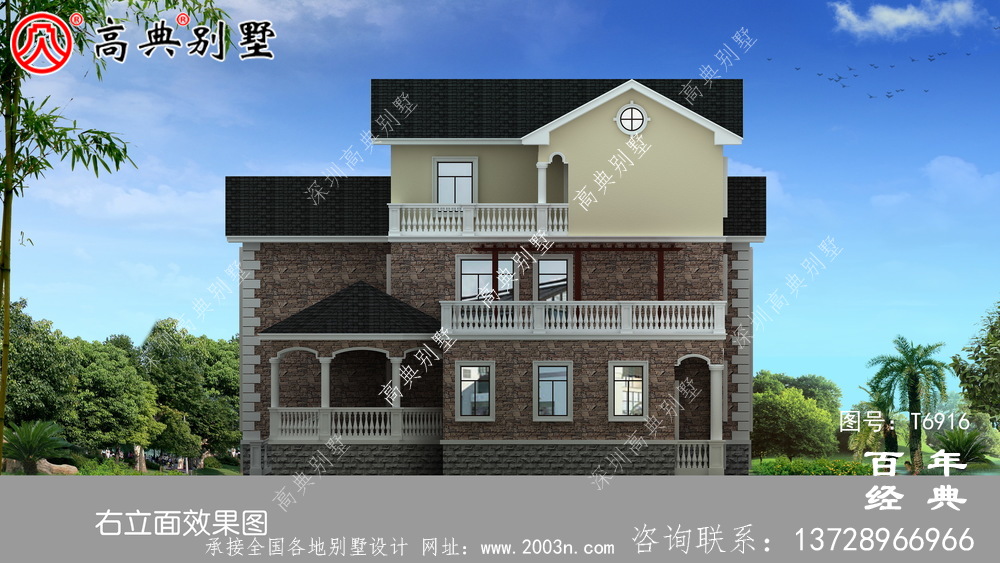

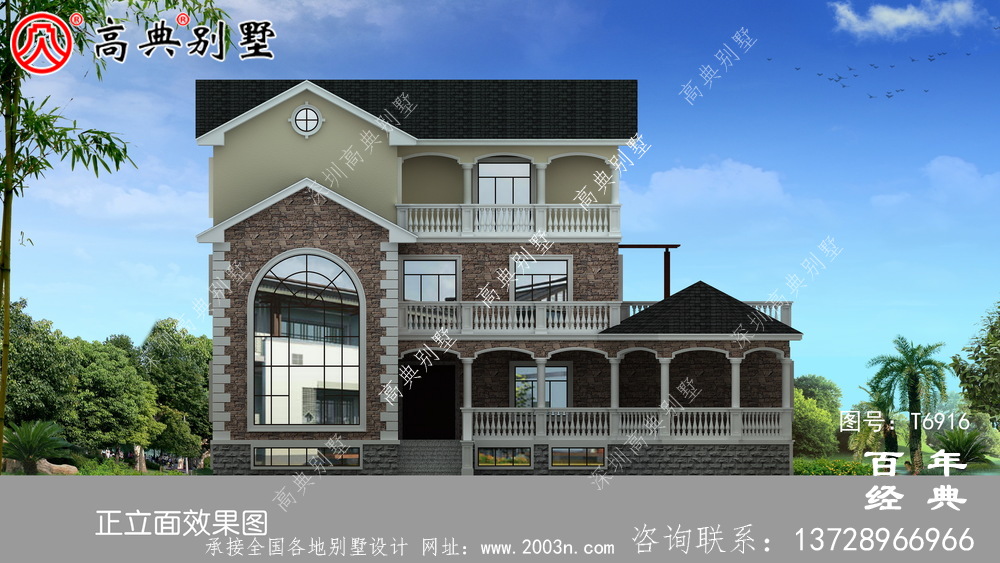

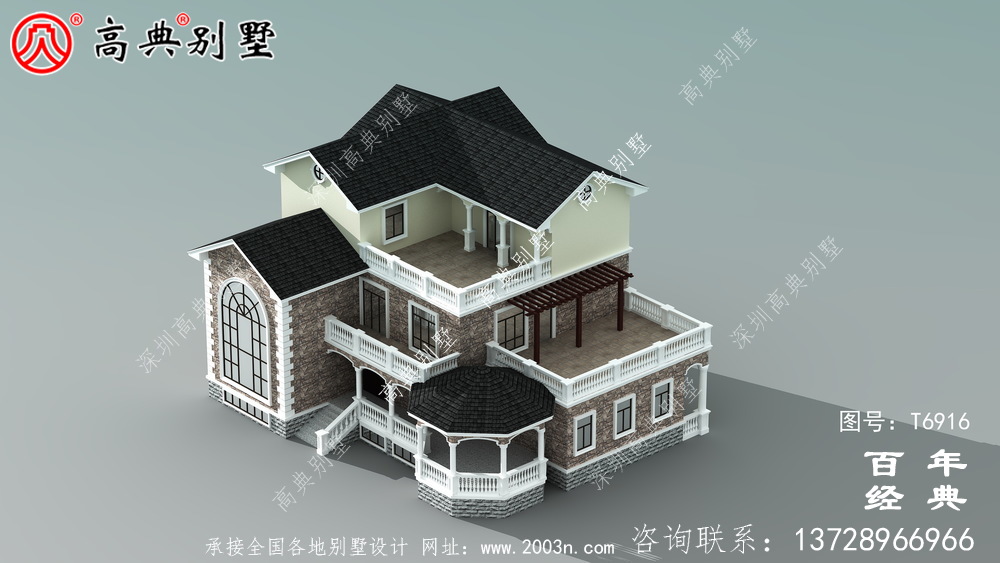

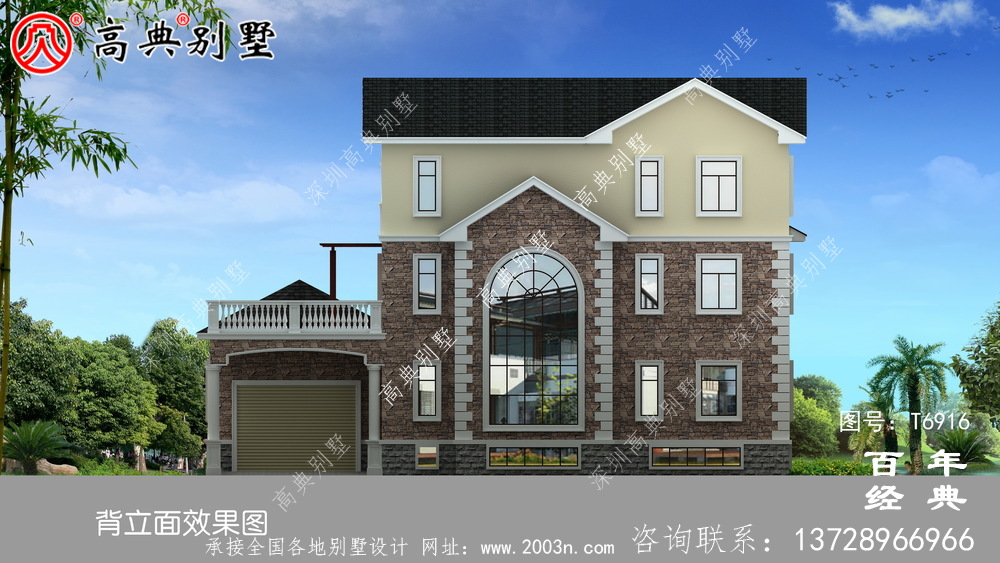

图纸张数:效果图19张、施工图共65张A3规格(即建施、结施、水施、电施)




t6916号别墅地下室内功能介绍:
活动大厅2个[约66平方米/44平方米]<左前和右前>

公用卫生间1个[约12平方米]<右后面>
2个卧室[约29平方米/30平方米]<左后面和后面中间>

t6916号别墅首层室内功能介绍:
复式大客厅带弧型楼梯[约66平方米]<左前面>
大门门廊及凉亭[约42平方米]<前面中间>
餐厅[约29平方米]<后面中间>
厨房[约12平方米]<后面中间>
公用卫生间[约12平方米]<后面中间靠右>
2个卧室[约17.5平方米/18平方米]<左后面和右前面>
车库[约44平方米]<右后面>

t6916号别墅二层室内功能介绍:
主卧室1个带卫生间带衣帽间及2个阳台[约45平方米/12平方米/18平方米/53平方米]<右面前到后>
卧室1个[约17.5平方米]<左后面>
小客厅及旋转楼梯[约35平方米]<左面中间>
客厅中空[约30平方米]<左前面>
上三楼楼梯直梯[约12平方米]<后面中间靠左>

t6916号别墅三层室内功能介绍:
主卧室1个带卫生间[约24平方米/7平方米]<左前面>

卧室1个[约17.5平方米]<左后面>
客厅1个[约25平方米]<右后面>
公用卫生间[约12平方米]<右后面>
露天大阳台[约45平方米]<右前面>

t6916号别墅外墙主要材料:天然岩石漆、外墙劈开砖或文化石、水泥瓦黑色、GRC水泥构件栏杆

本套别墅提供两个外墙不同材料效果图供参考,前面用劈开砖,后面用文化石


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
