村三层别墅设计图纸,带新型建筑材料(含设计效果图)

村三层别墅设计图纸,带新型建筑材料(含设计效果图)

  • 推荐星级:
  • 图纸编号:A1047号
  • 占地面积:154平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

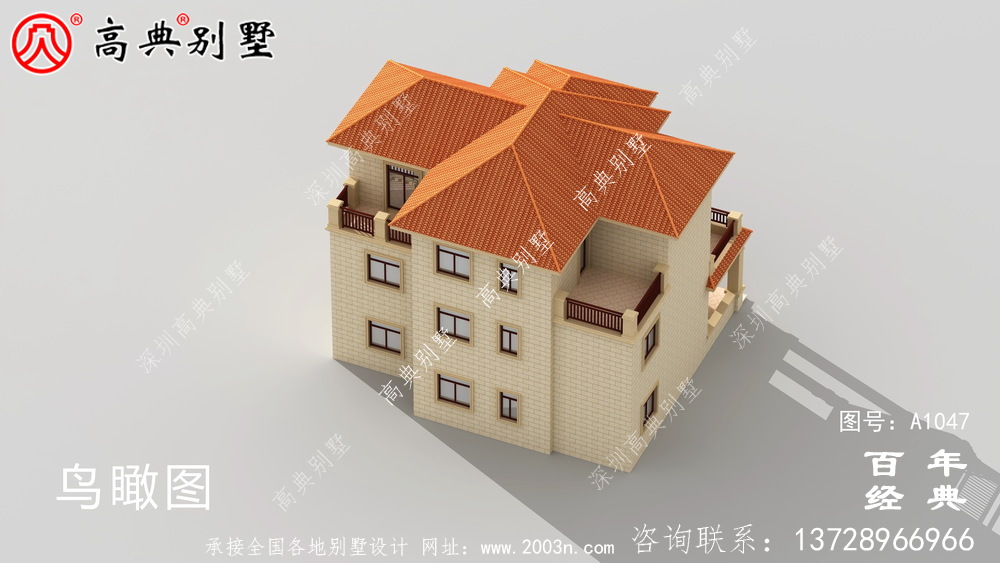

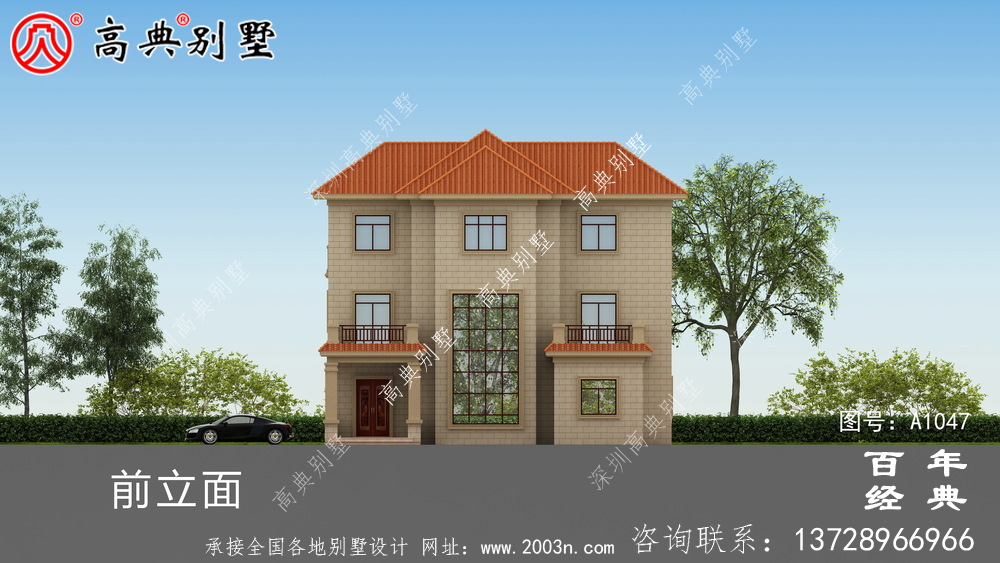

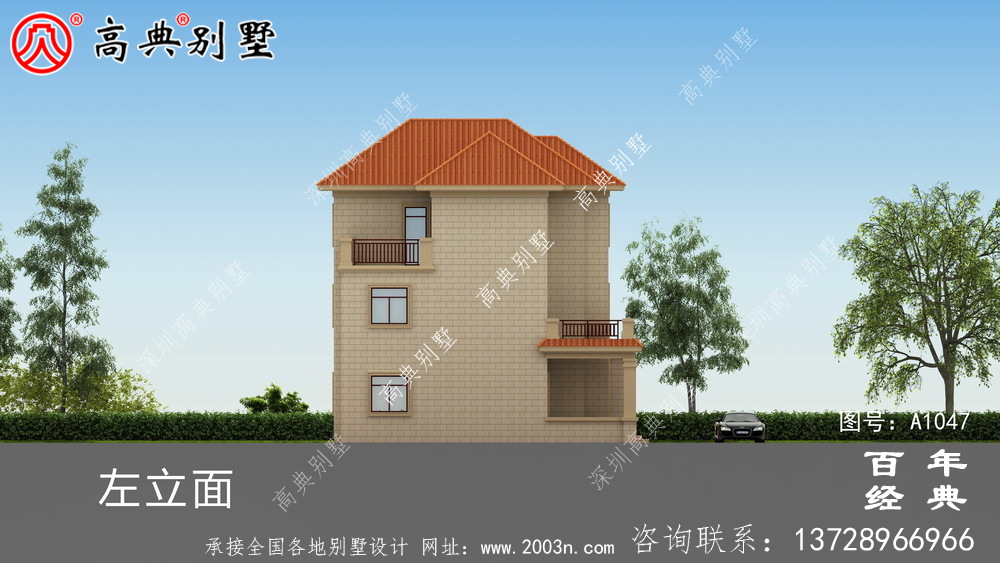

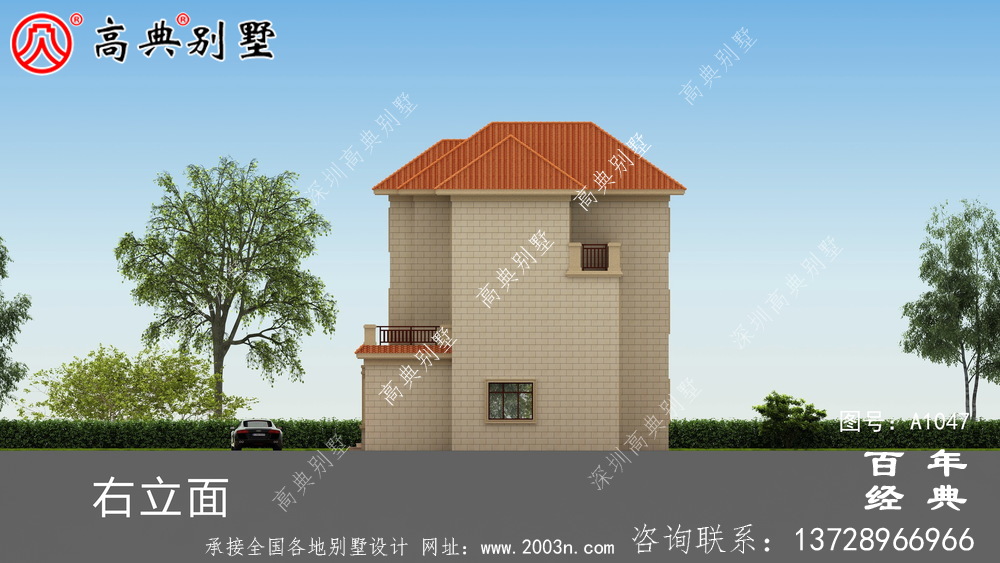

A1047号别墅设计图纸及效果图介绍:
占地规格:门面14.5米X深度12.3米(未计凸出的台阶长度0.53米)
一层面积:154.82平方米
二层面积:101.06平方米
三层面积:107.01平方米
建筑面积:362.89平方米

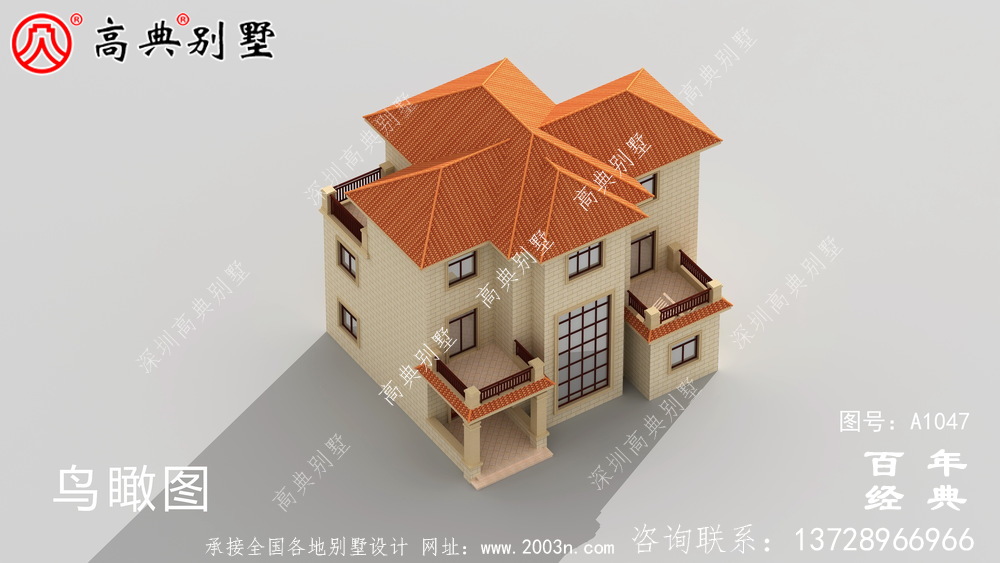

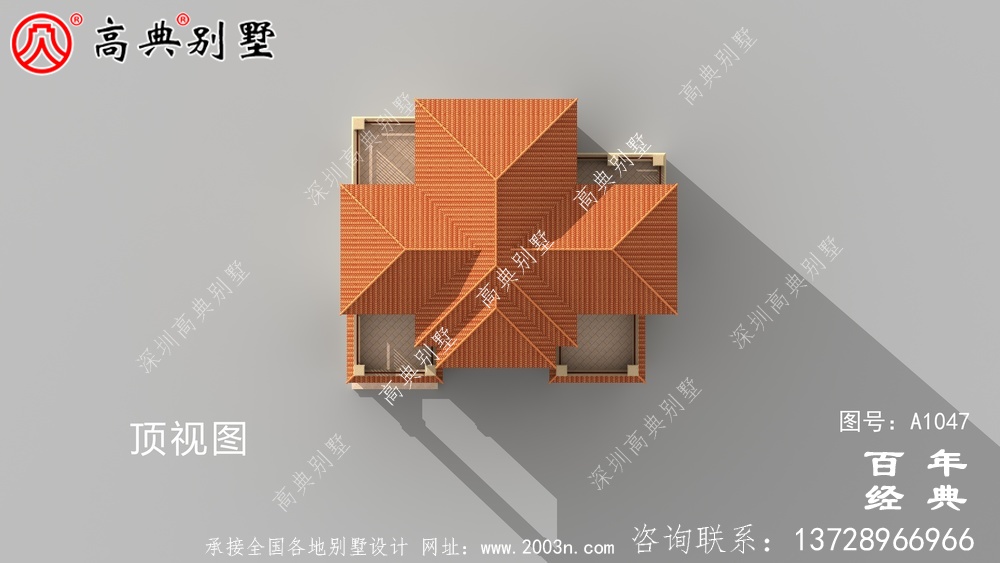

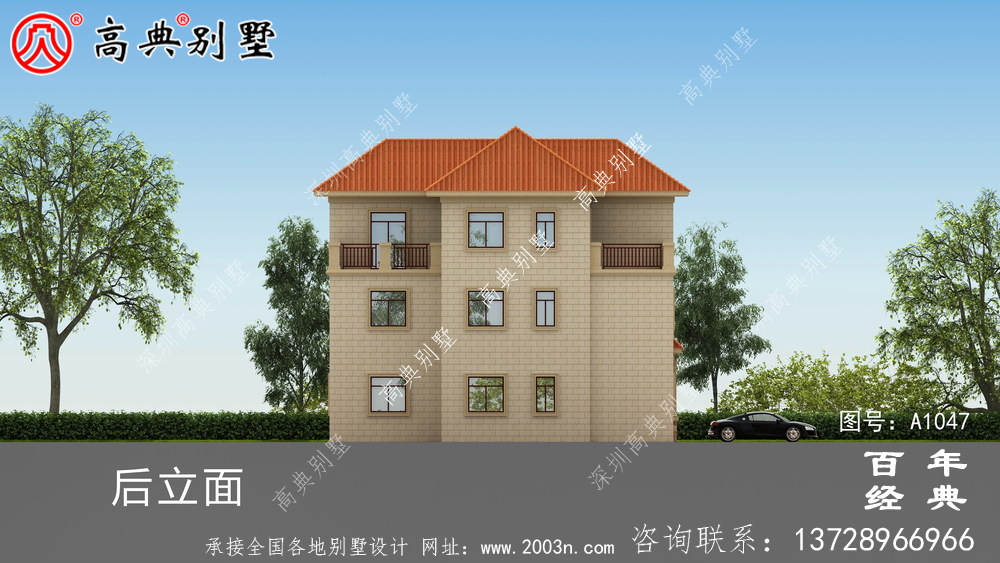

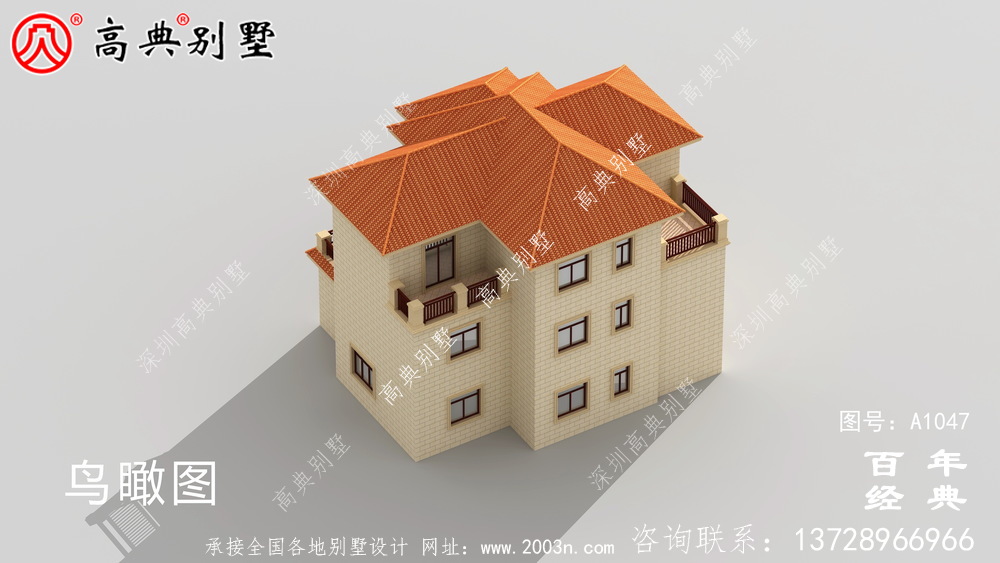

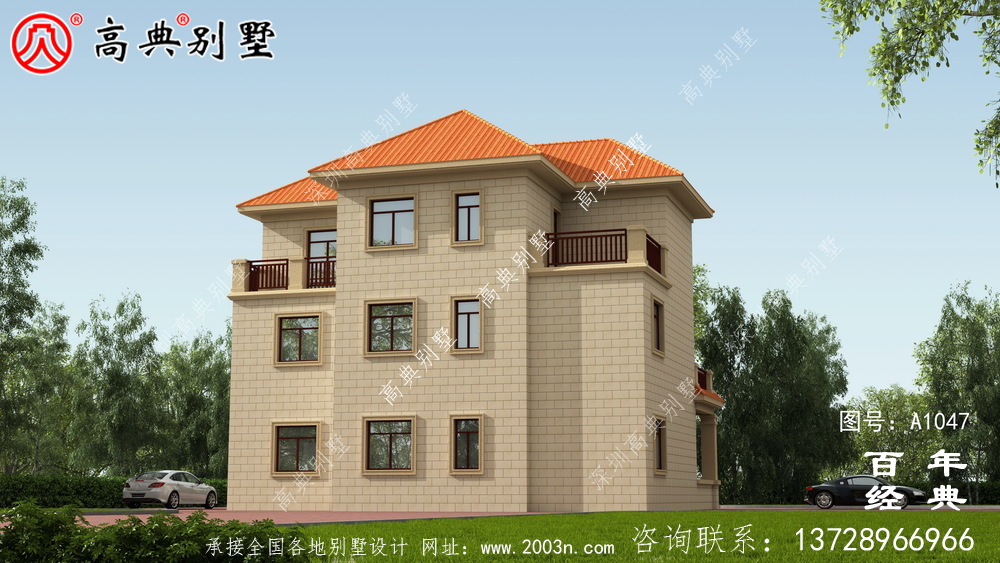

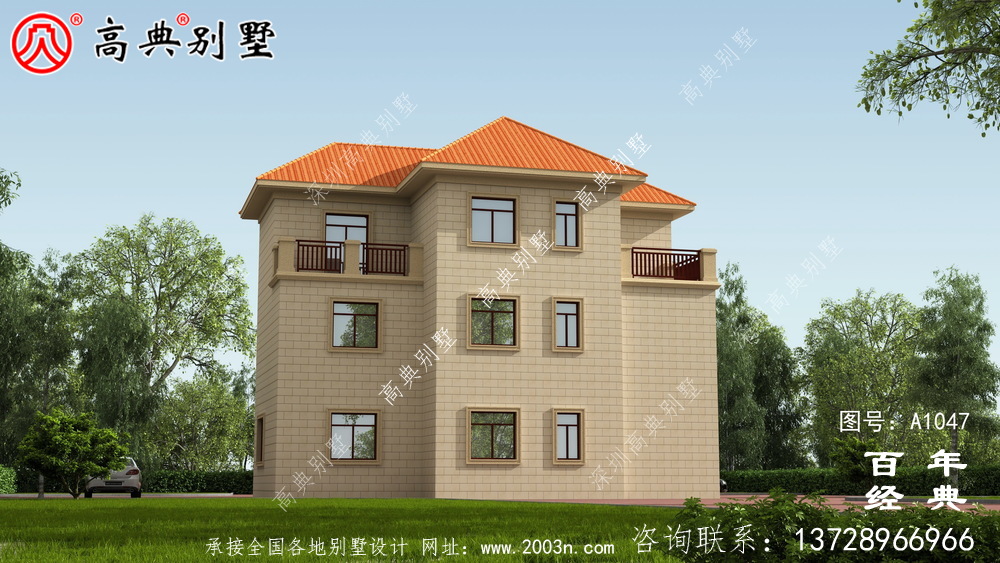

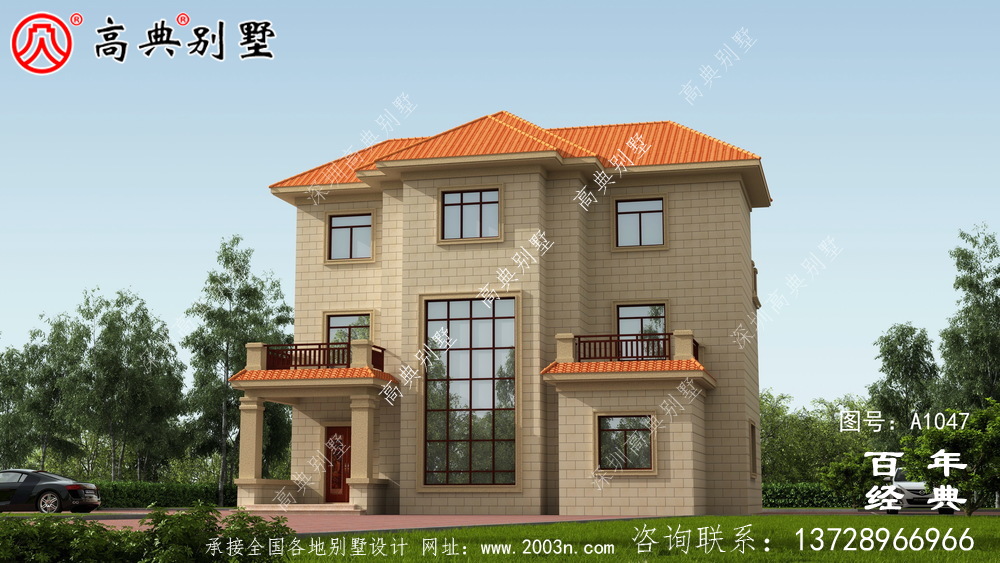

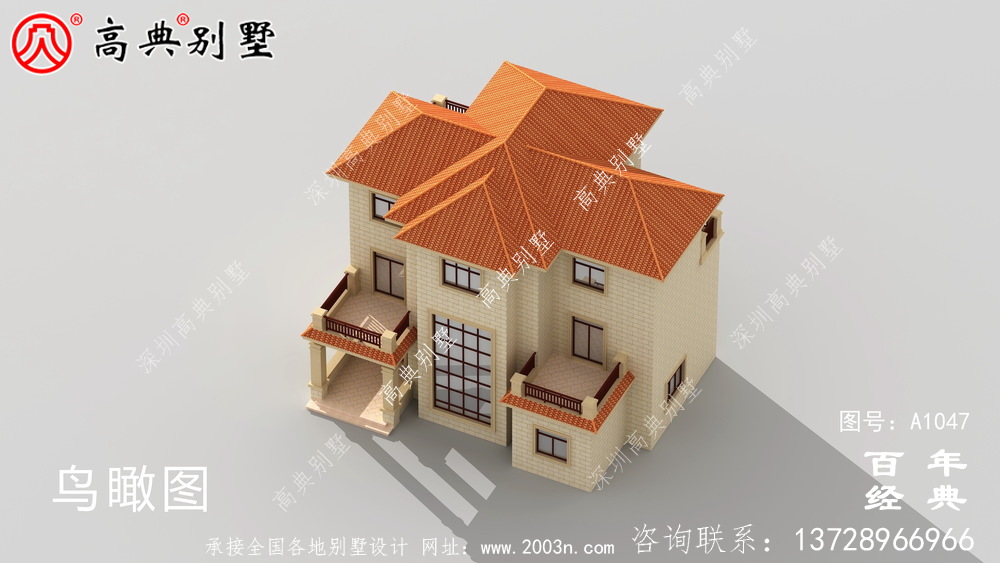

图纸内容:效果图13张施工图68张A3(即建筑、结构、给排水、电气四个专业)



A1047号别墅首层室内功能介绍:
玄关、门楼(约14平方米/11平方米)(左前面)
客厅(约37平方米)(前面中间)
厨房(约11平方米)(右前面)
餐厅(约19平方米)(右面中间)
公卫1(约8平方米)(右后面)
三转楼梯(约12平方米)(后面中间)
卧室1带卫2(约14平方米/5平方米)(左后面)

A1047号别墅二层室内功能介绍:
卧室3、露台2(约14平方米/11平方米)(左前面)
卧室2带卫3、露台1(约19平方米/8平方米/11平方米)(右面)
三转楼梯(约12平方米)(后面中间)
公卫4(约5平方米)(后面中间靠左)
卧室4(约14平方米)(左后面)

A1047号别墅三层室内功能介绍:
卧室6(约14平方米)(左前面)
多功能活动厅(约37平方米)(前面中间)
卧室5、露台3(约19平方米/8平方米)(右面)
三转楼梯(约12平方米)(后面中间)
公卫5(约5平方米)(后面中间靠左)
露台4(约14平方米)(左后面)

A1047号别墅外墙主要材料:真石漆、310X310S瓦、外墙砖、水泥构件、铁艺栏杆


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
