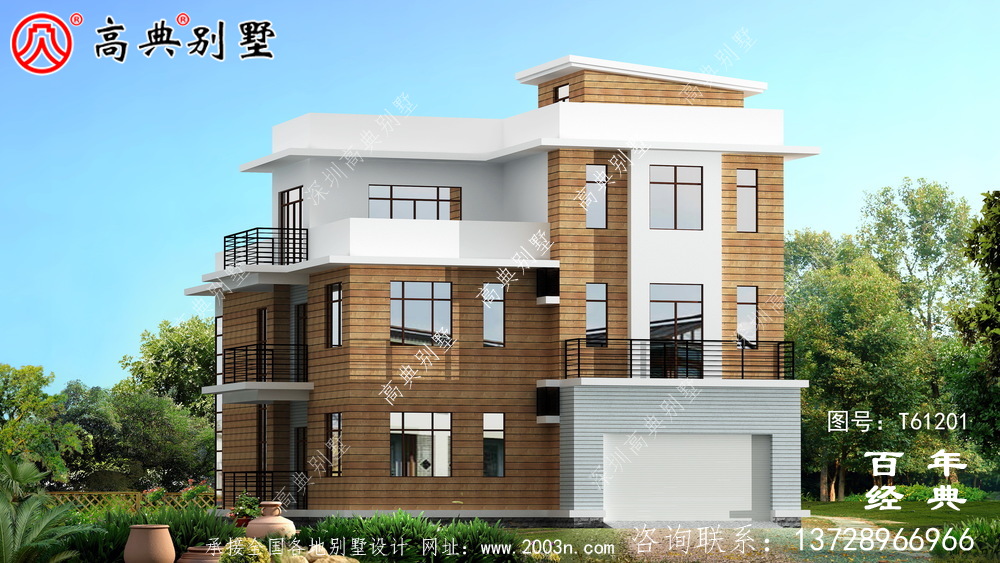

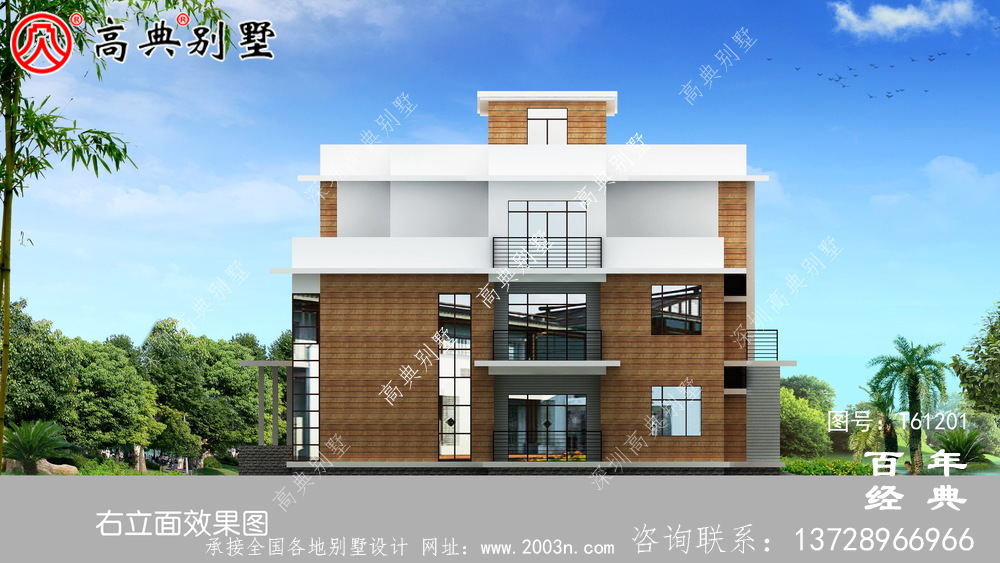

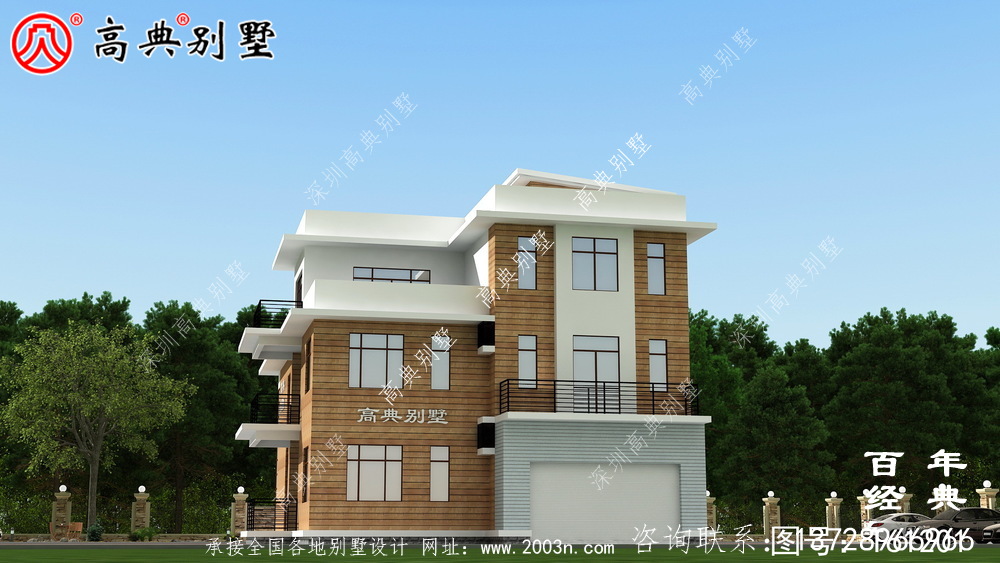

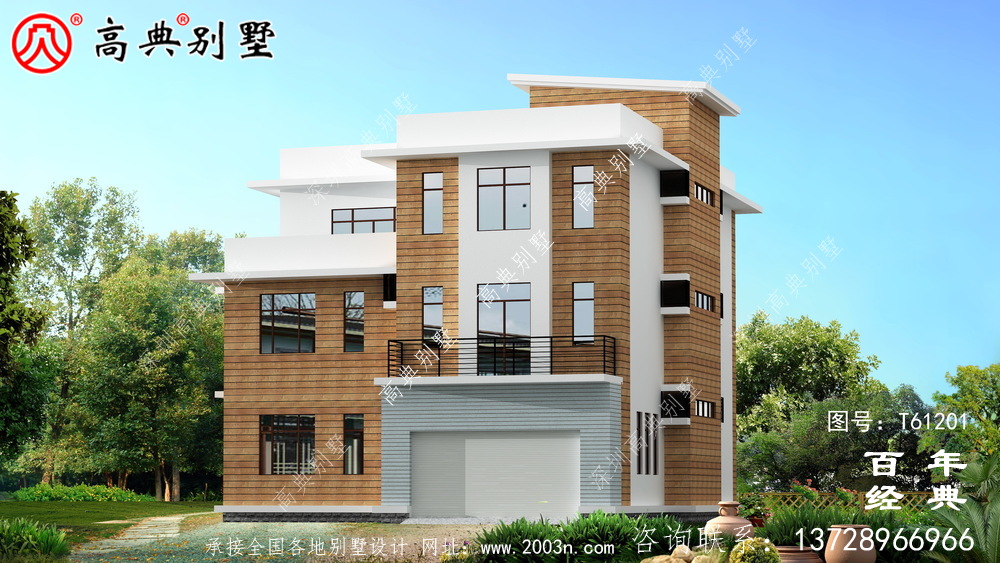

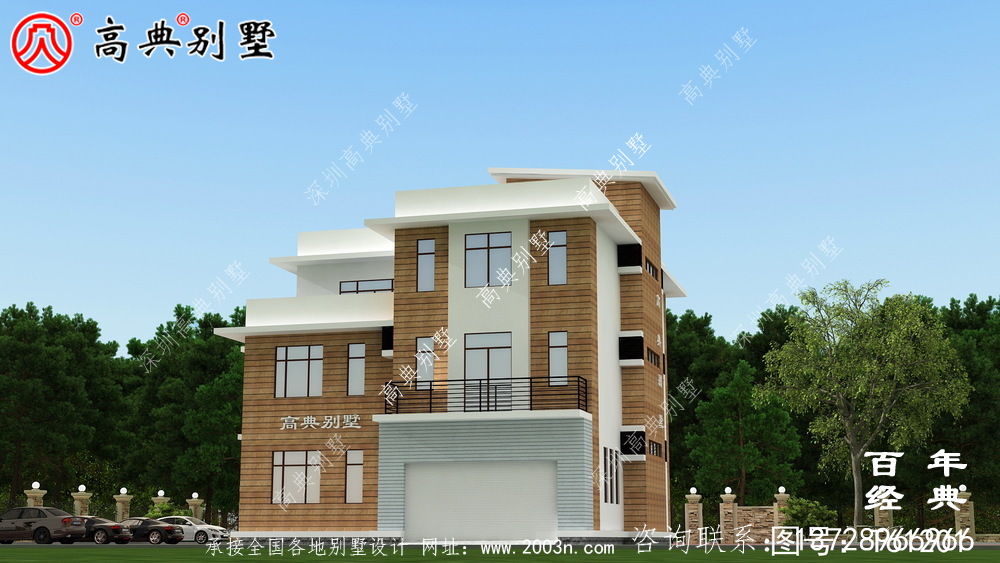

现代简约四层别墅效果图_农村四层别墅设计

现代简约四层别墅效果图_农村四层别墅设计

  • 推荐星级:
  • 图纸编号:t61201号
  • 占地面积:205平方米
  • 结构类型:框架结构
  •
  • 图纸价格:10000元
  • 图纸介绍
     现代风格别墅的特点是设计感强,设计新颖时尚,形式固定,不拘泥于这些设计。因此,许多现代别墅的设计都非常新颖,从实用的角度来看,设计的结果是别墅的形状可能超出你的想象。
t61201号别墅设计图纸规格

占地规格:门面(即左右)14.8米X进深(即前后)18.6米
建筑面积:500.04平方米

一层面积:205.91平方米
二层面积:150.01平方米

三层面积:127.27平方米
四层面积:21.00平方米
图纸张数:效果图16张、施工图共55张A3规格(即建施、结施、水施、电施)



t61201号别墅首层室内功能介绍:
客厅(复式)[约48平方米] <右前方>

餐厅带阳台[约30平方米/9平方米] <右面中间>
厨房[约15平方米] <右后面>
杂物间[约4平方米]<左后面>
工人房[约6平方米] <右后面>
卧室[约16平方米]<左前面>
三转楼梯[约14平方米]<左面中间>
公用卫生间[约5平方米] <左面中间靠前>
车库可放两部车[约39平方米]<左后面>

t61201号别墅二层室内功能介绍:
卧室1带阳台带卫生间带书房[约20平方米/6平方米/5平方米/14平方米]<右面中间和右后面>

卧室2带卫生间带阳台[约21平方米/7平方米/6平方米]<左后面>
卧室3[约16平方米]<左前面>

三转楼梯[约14平方米]<左面中间>
公用卫生间[约5平方米] <左面中间靠前>
小客厅[约18平方米] <前面中间>
客厅中空[约38平方米] <右前面>

t61201号别墅三层室内功能介绍:
卧室1带卫生间[约21平方米/7平方米]<左后面>

卧室2[约16平方米]<左前面>
三转楼梯[约14平方米]<左面中间>
公用卫生间[约5平方米] <左面中间靠前>
小客厅带阳台[约31平方米/6平方米] <右面中间>
收藏室[约8平方米] <前面中间>
前面露天阳台[约37平方米] <右前面>
后面露天阳台[约37平方米] <右后面>

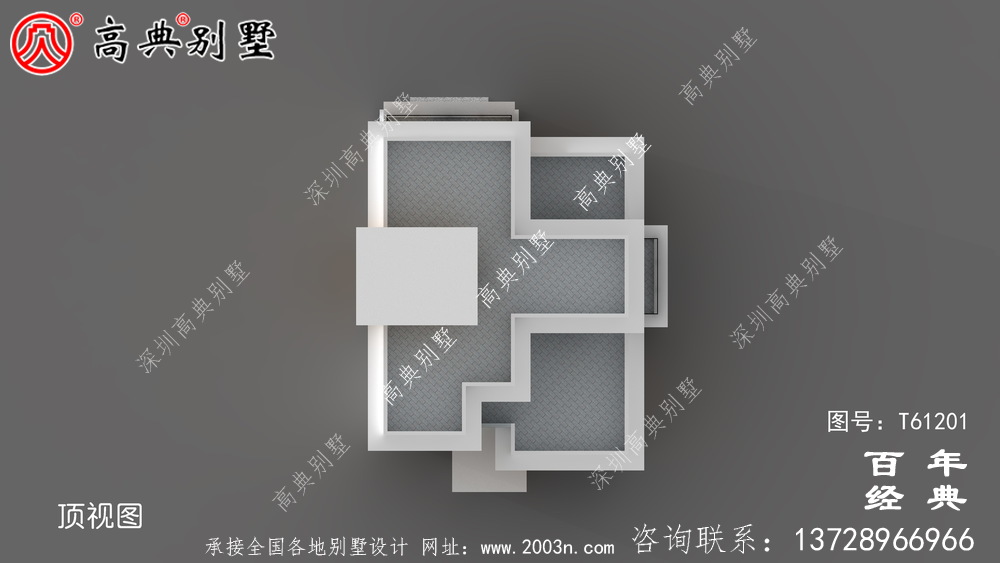

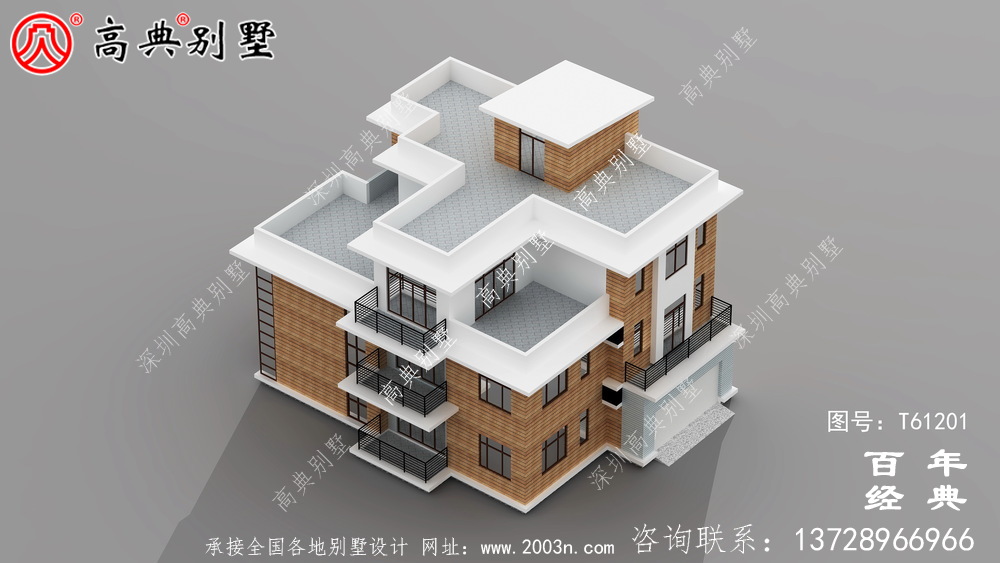

t61201号别墅屋顶天台功能介绍:
三转楼梯[约14平方米]<左面中间>

露天阳台[约92平方米]

t61201号别墅外墙主要材料:外墙涂料、铁艺栏杆、 仿木纹外墙砖、灰色条纹外墙砖


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
