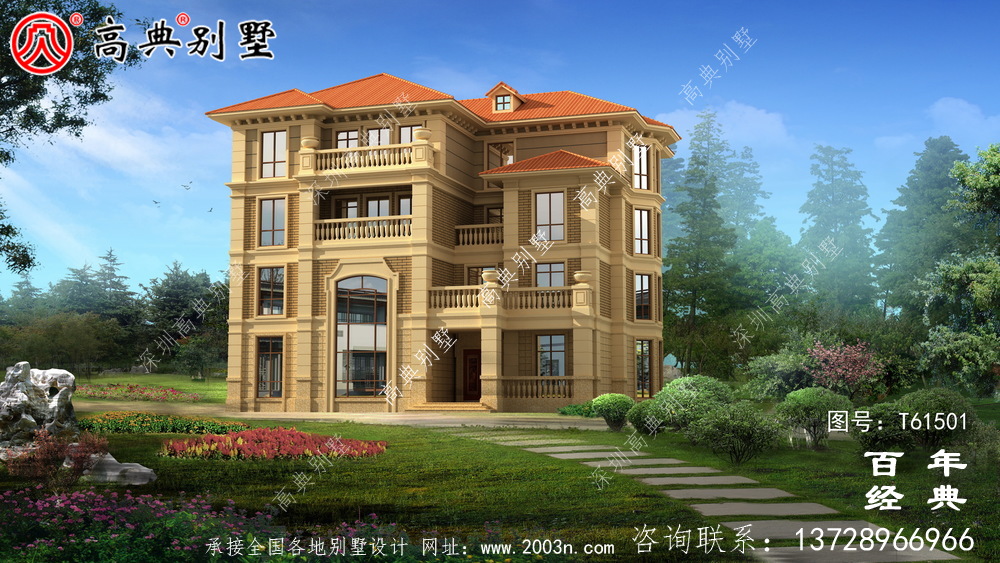

欧式四层复式别墅设计全套图纸_四层别墅设计图纸

欧式四层复式别墅设计全套图纸_四层别墅设计图纸

  • 推荐星级:
  • 图纸编号:T61501号
  • 占地面积:265平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
     今日详细介绍一款极简风格的独栋别墅,这个独栋别墅设在村内一定是村内的景色跟自豪,十里八乡的人都是夸你有品味。

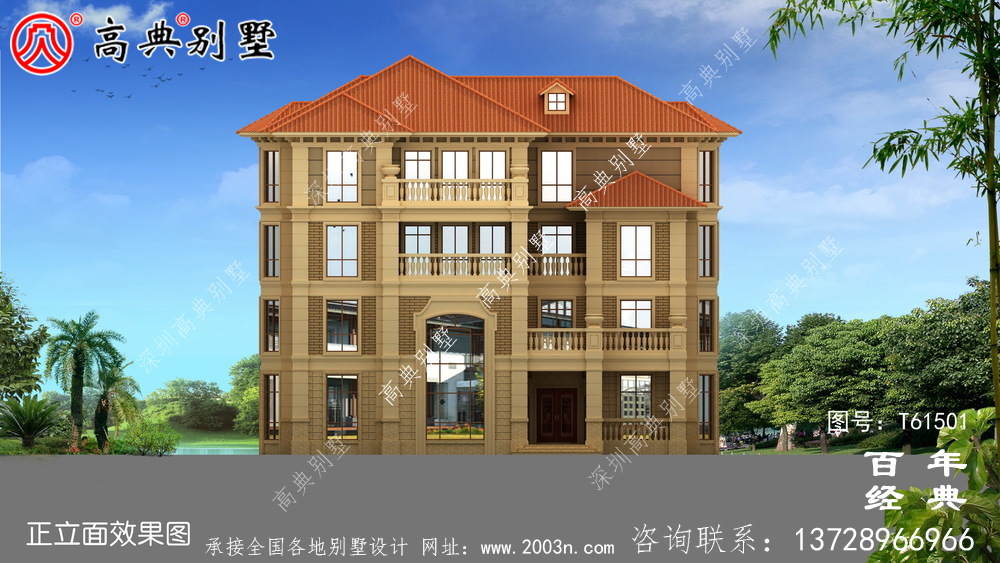

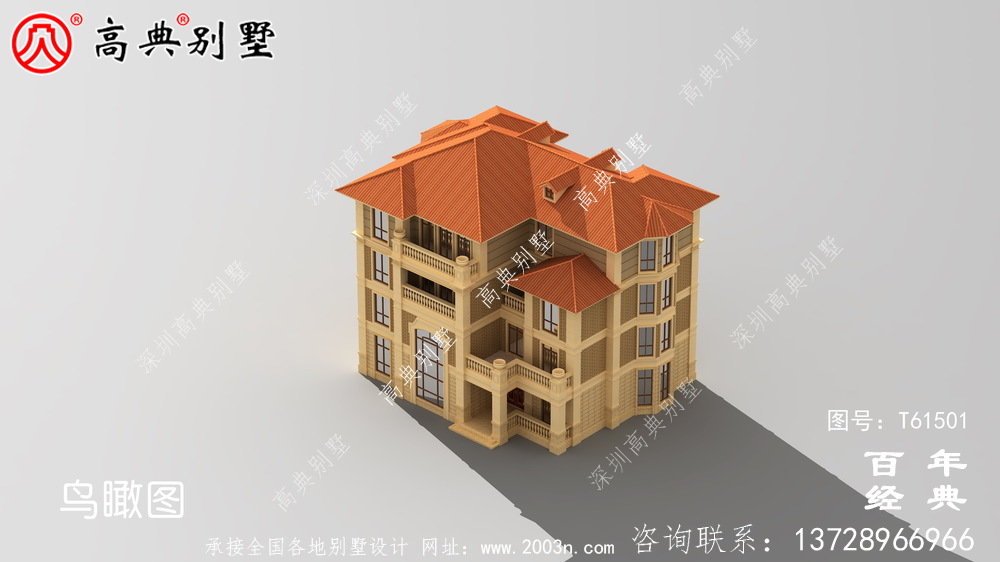

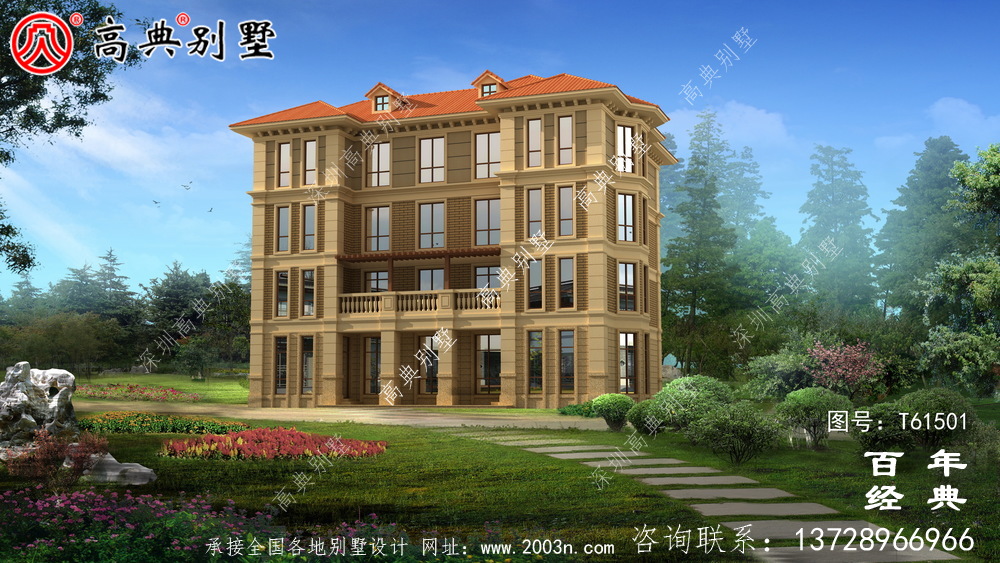

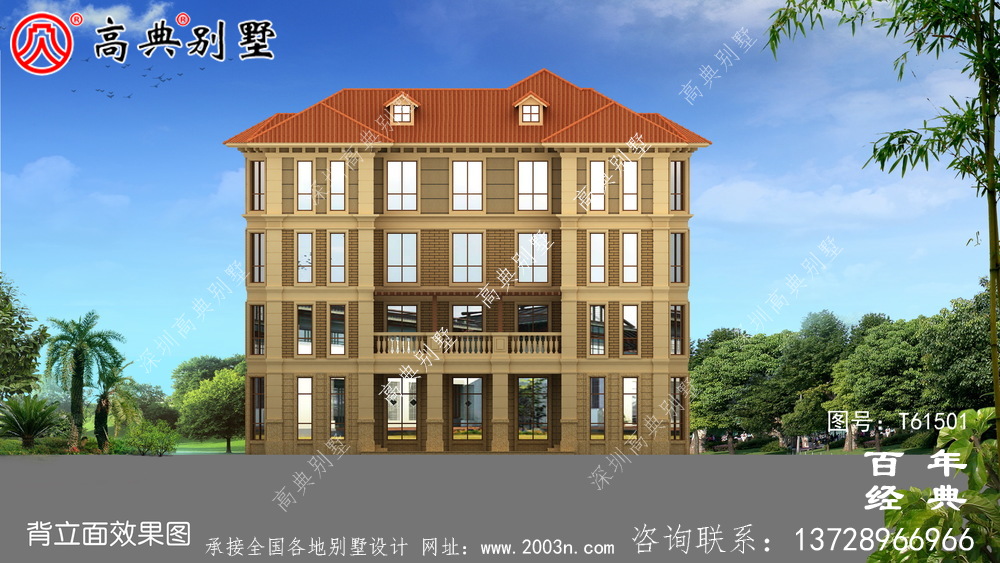

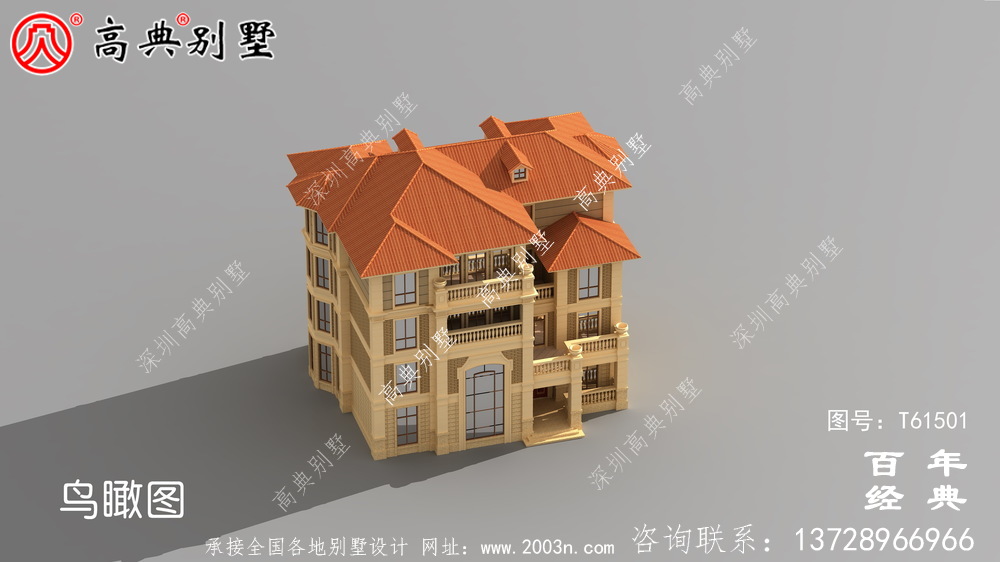

T61501号别墅设计图纸介绍:

占地规格:门面20.5米X深度15.5米
建筑面积:929.33平方米

一层面积:265.93平方米
二层面积:234.75平方米
三层面积:226.63平方米
四层面积:202.03平方米

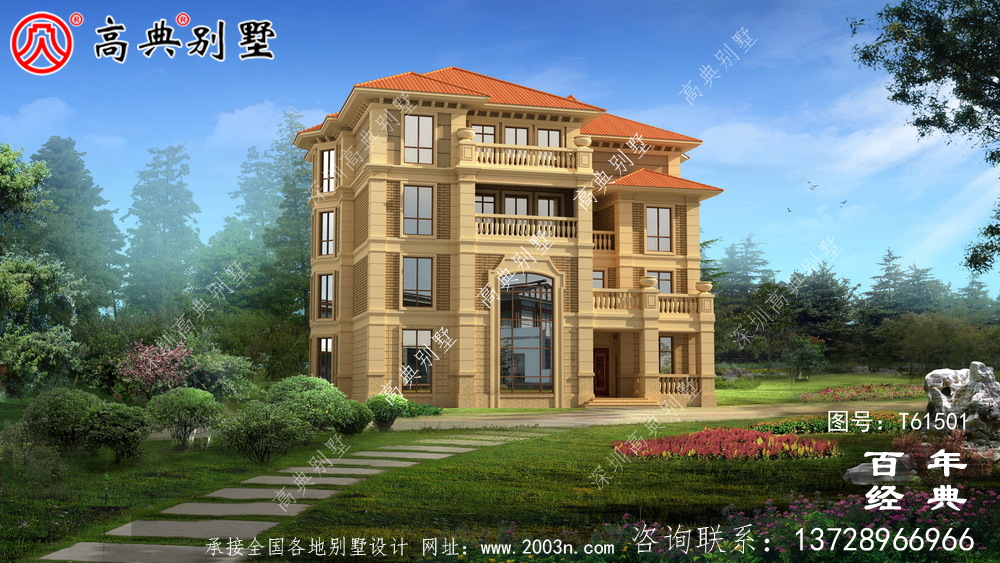

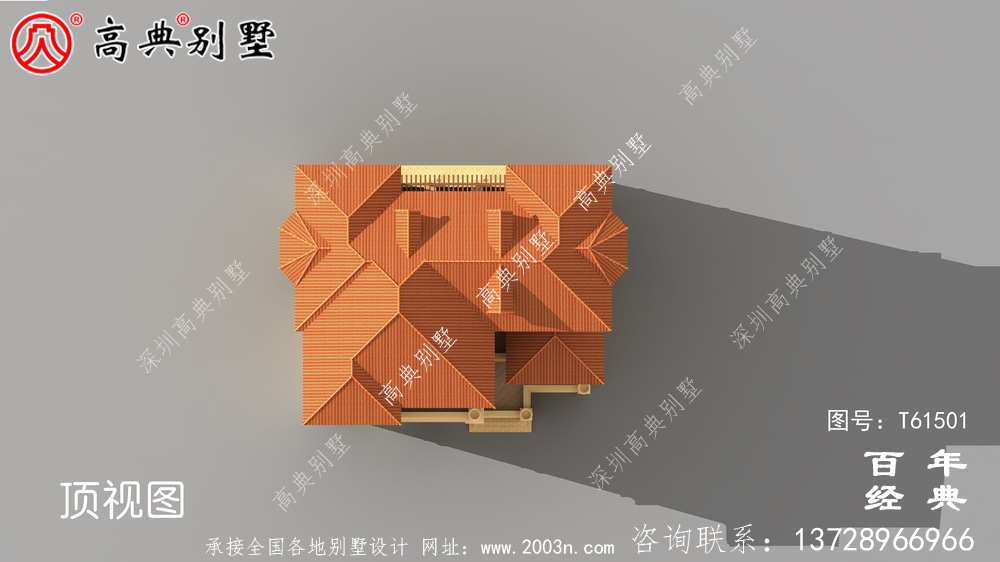

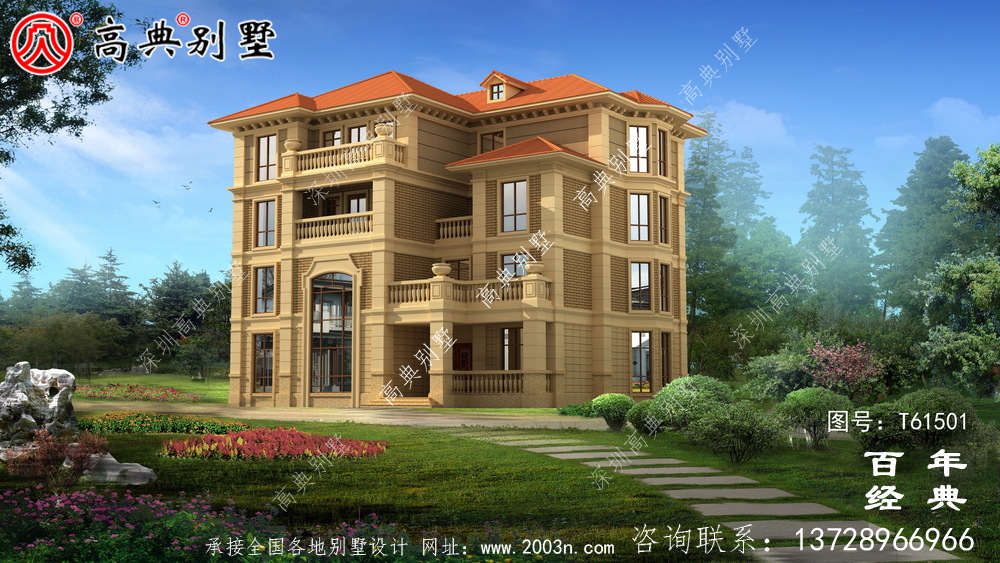

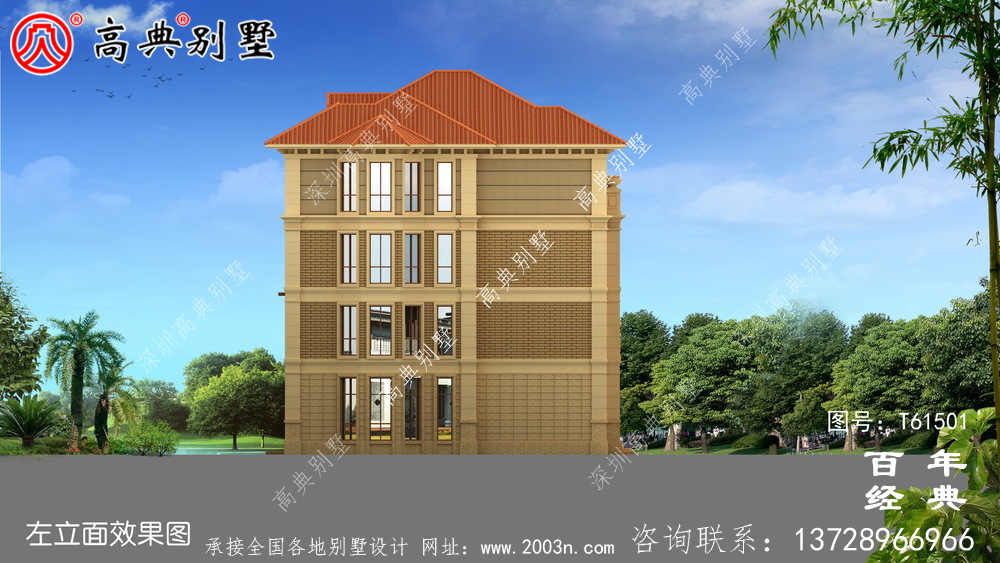

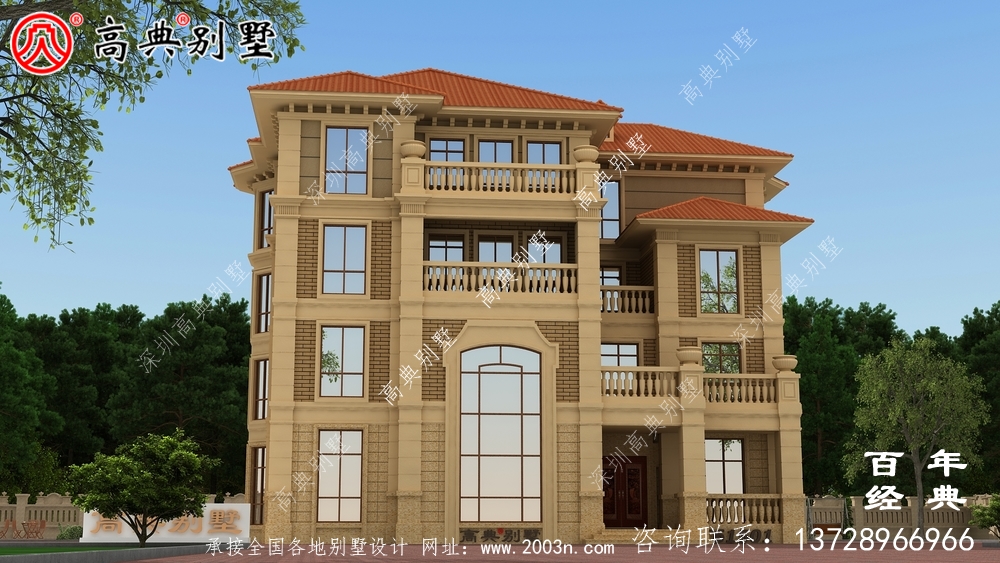

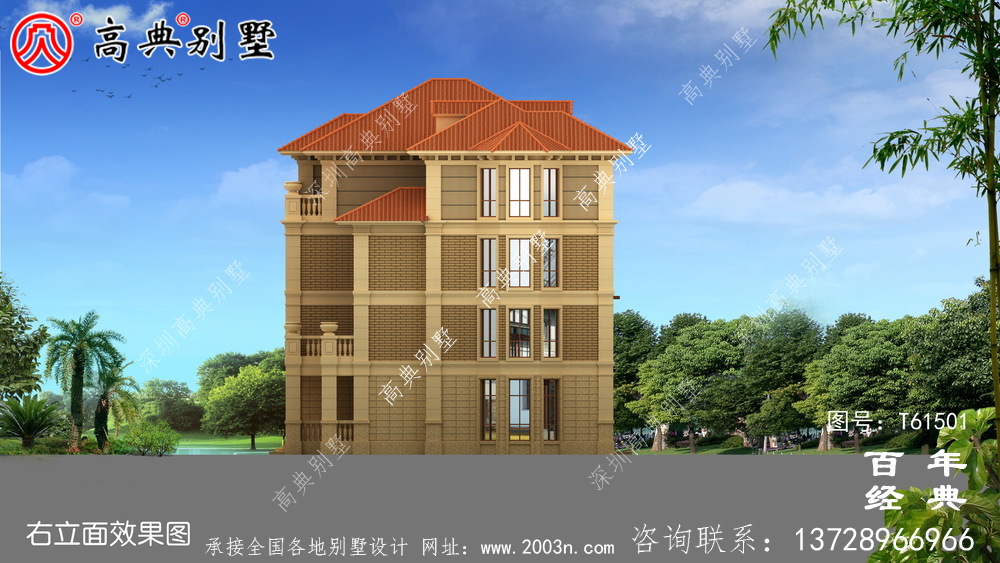

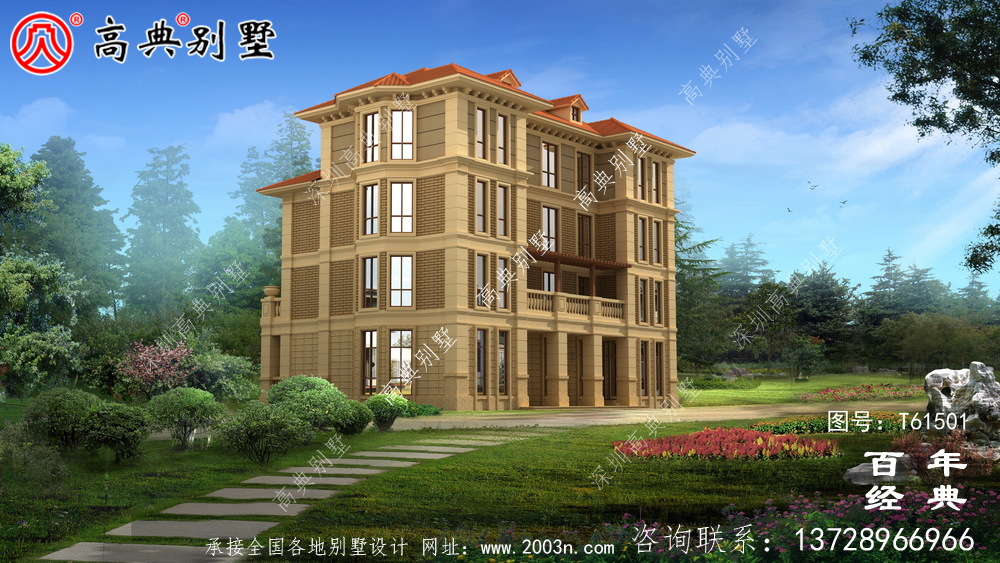

图纸张数:包括外观效果图共15张、施工图78张A3(即建筑、结构、给排水、电气四个专业)




T61501号别墅首层室内功能介绍:
门亭 (约15平方米)(前面中间)
前厅 (约14平方米)(大门后面)
弧形楼梯及电梯 (约30平方米)(左后面)
客厅复式挑空 (约52平方米)(前面中间)
家庭厅 (约27平方米/13平方米/15平方米)(后面中间)
餐厅带收藏间 (约36平方米/7平方米)(右后面)
厨房 (约13平方米/10平方米)(右前面)
卧室1带衣帽间带卫生间 (约16平方米/8平方米/6平方米)(左前面)
公卫 (约13平方米)(后面中间靠右)
后门廊 (约15平方米)(后面中间)

T61501号别墅二层室内功能介绍:
弧形楼梯及电梯 (约30平方米)(别墅中间)
客厅中空面积 (约39平方米)(前面中间)
卧室2带衣帽间卫生间及阳台 (约27平方米/7平方米/6平方米/15平方米)(后面中间)
卧室3带带衣帽间卫生间 (约16平方米/8平方米/6平方米)(左前面)
卧室4带衣帽卫生间带书房 (约30平方米/5平方米/5平方米/13平方米)(右面)
书房带阳台 (约9平方米/14平方米)(门廊上面)


T61501号别墅三层室内功能介绍:
弧形楼梯及电梯 (约30平方米)(别墅中间)
客厅带阳台 (约42平方米/11平方米)(前面中间)
卧室5带衣帽间卫生间 (约27平方米/7平方米/6平方米)(后面中间)
卧室6带衣帽卫生间带书房 (约30平方米/5平方米/5平方米/13平方米)(右面)
卧室7带带衣帽间卫生间 (约16平方米/8平方米/6平方米)(左前面)
阳台 (约9平方米)(前面中间)

四层室内功能介绍:
弧形楼梯及电梯 (约30平方米)(别墅中间)
客厅带阳台 (约42平方米/11平方米)(前面中间)
卧室8带衣帽间卫生间 (约27平方米/7平方米/6平方米)(后面中间)
卧室9带带衣帽间卫生间 (约16平方米/8平方米/6平方米)(左前面)
卧室10带衣帽卫生间 (约30平方米/5平方米/5平方米)(右面)

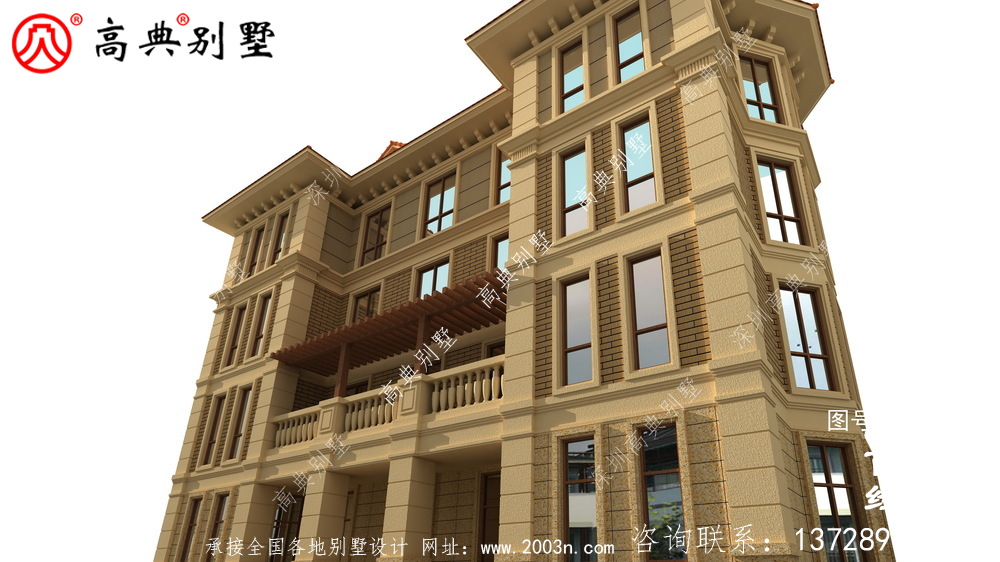

T61501号别墅外墙主要材料: 外墙包边GRC水泥构件、楼层装饰线GRC水泥构件、外墙劈开砖、屋面310X310S瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
