四层带阳台车库乡村别墅设计图纸_四层别墅设计图纸

四层带阳台车库乡村别墅设计图纸_四层别墅设计图纸

  • 推荐星级:
  • 图纸编号:A140号
  • 占地面积:157平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

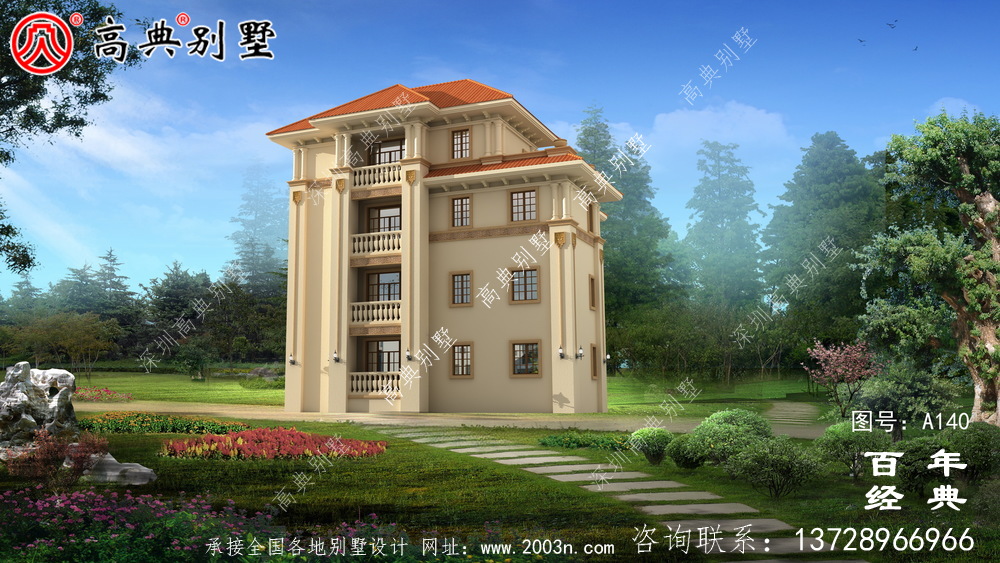

A140号别墅设计图纸及效果图介绍:
占地规格:门面15.9米X深度13.8米
一层面积:157.64平方米
二层面积:137.30平方米
三层面积:148.82平方米
四层面积:84.50平方米
建筑面积:548.60平方米
图纸张数:效果图13张、施工图共79张A3规格(即建施、结施、水施、电施)




A140号别墅首层室内功能介绍:
门楼 (约8平方米)(前面中间)
玄关及复式客厅(约38平方米)(左前面)
餐厅带阳台(约18平方米/3平方米)(后面中间靠前)
厨房(约8平方米)(右后面)
公卫 (约5平方米)(右面中间)
三转楼梯 (约16平方米)(后面中间靠左)
卧室1带卫生间 (约10平方米/3平方米)(左后面)
车库 (约22平方米)(右前面)

A140号别墅二层室内功能介绍:
卧室2带卫生间 (约10平方米/3平方米)(左后面)
卧室3 (约8平方米)(右后面)
卧室4带阳台3、书房、卫生间 (约17平方米/7平方米/16平方米/5平方米)(前面中间靠后)
客厅挑空面积(约20平方米)(左前面)
三转楼梯 (约16平方米)(后面中间靠左)
起居厅带阳台2(约18平方米/3平方米)(后面中间靠前)
公卫 (约5平方米)(右面中间)

A140号别墅三层室内功能介绍:
棋牌室 (约10平方米)(左后面)
卧室5带卫生间、书房、阳台2 (约13平方米/5平方米/8平方米/3平方米)(后面中间靠前)
卧室6带卫生间、书房、露台1 (约17平方米/5平方米/16平方米/6平方米)(前面中间靠前)
公卫(约3平方米)(左面中间)
三转楼梯 (约16平方米)(后面中间靠左)
起居厅(约5平方米)(正中间)

A140号别墅四层室内功能介绍:
卧室7带阳台5、书房、卫生间 (约13平方米/3平方米/8平方米/5平方米)(后面中间靠前)
露台2、露台3、露台4(约12平方米/19平方米/20平方米)(左后面、左前面、右前面)
三转楼梯 (约16平方米)(后面中间靠左)
开放式健身房 (约23平方米)(前面中间靠后)

A140号别墅别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、砂岩石浮雕、欧式水泥构件线条、屋面310X310S瓦



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
