漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图

漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图

  • 推荐星级:
  • 图纸编号:a142号
  • 占地面积:242平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

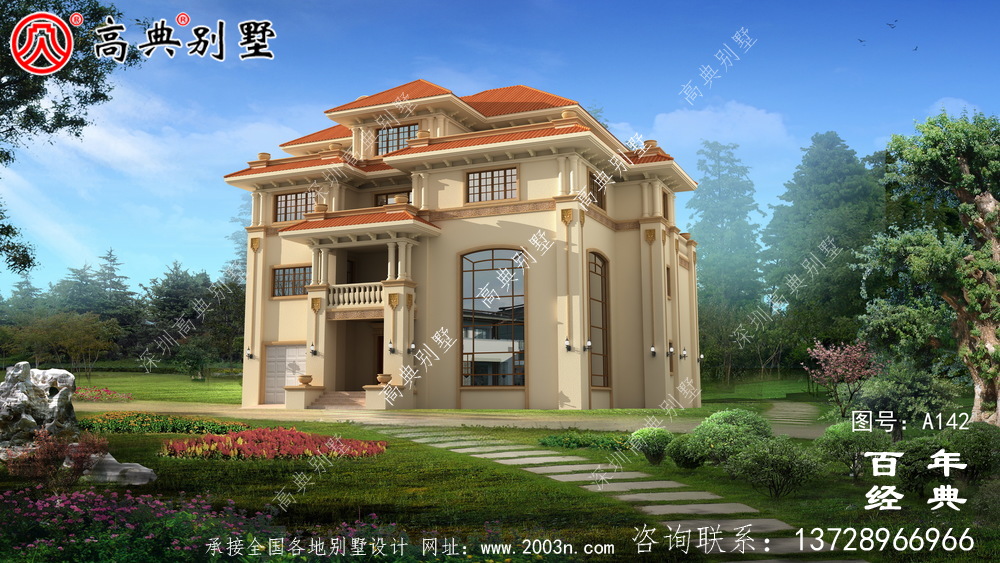

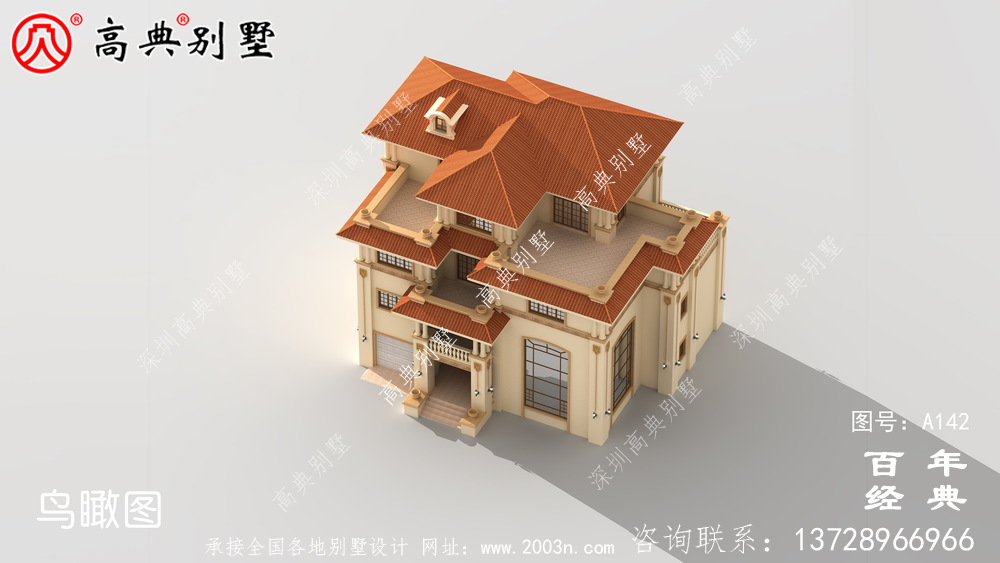

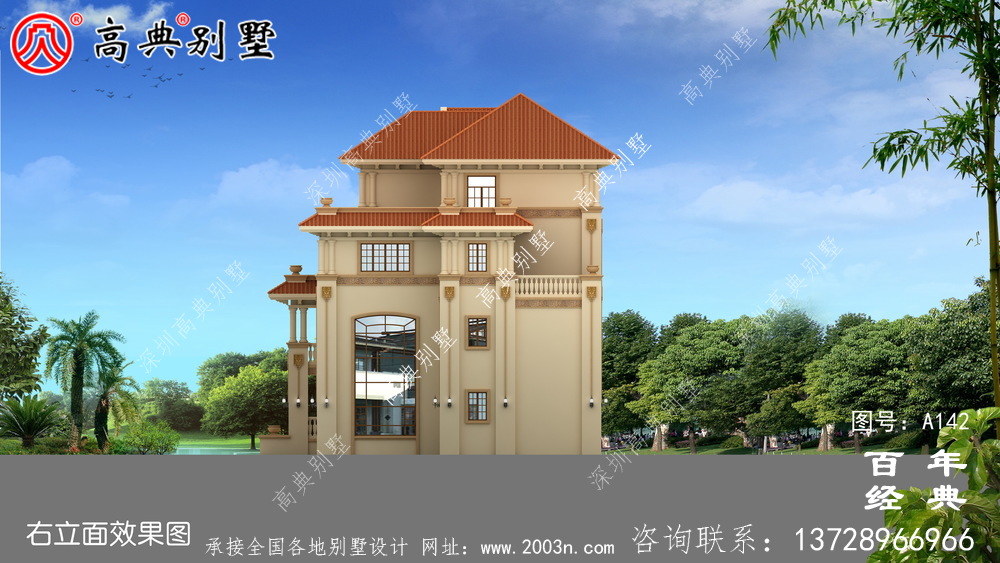

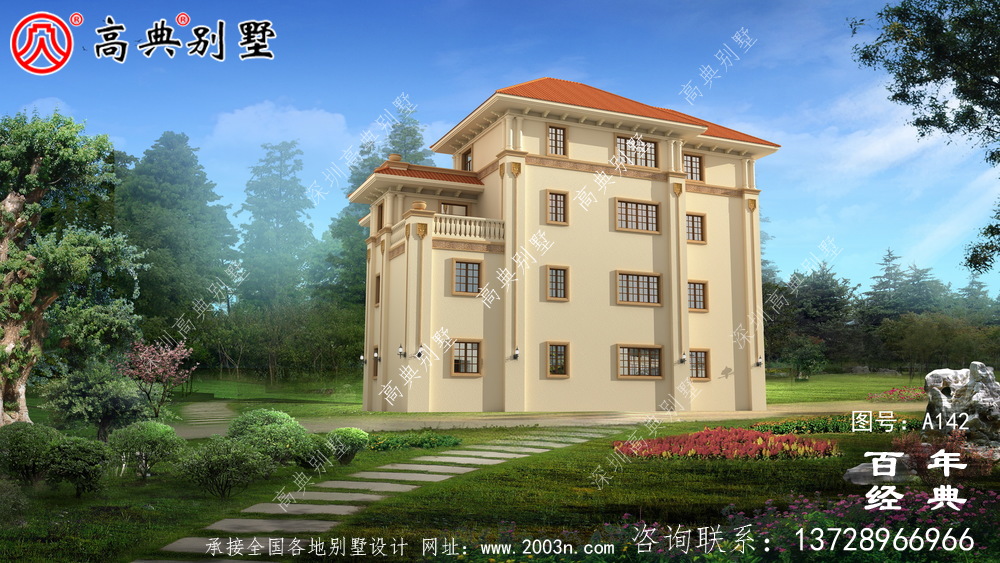

a142号别墅设计图纸及效果图介绍:
占地规格:门面20.2米X深度15.3米(未计台阶凸出1米)
一层面积:242.96平方米
二层面积:188.79平方米
三层面积:211.85平方米
四层面积:125.51平方米
建筑面积:769.11平方米

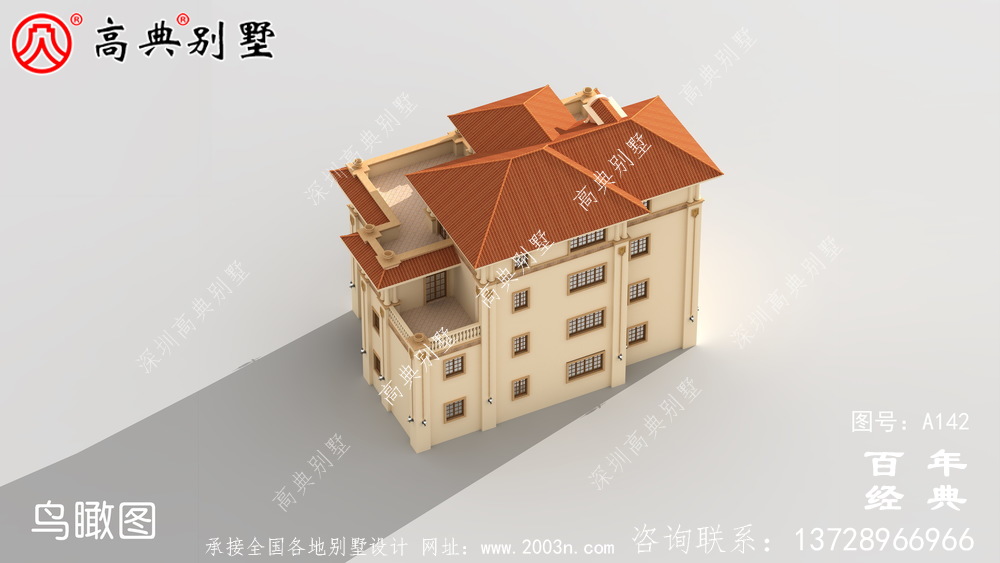

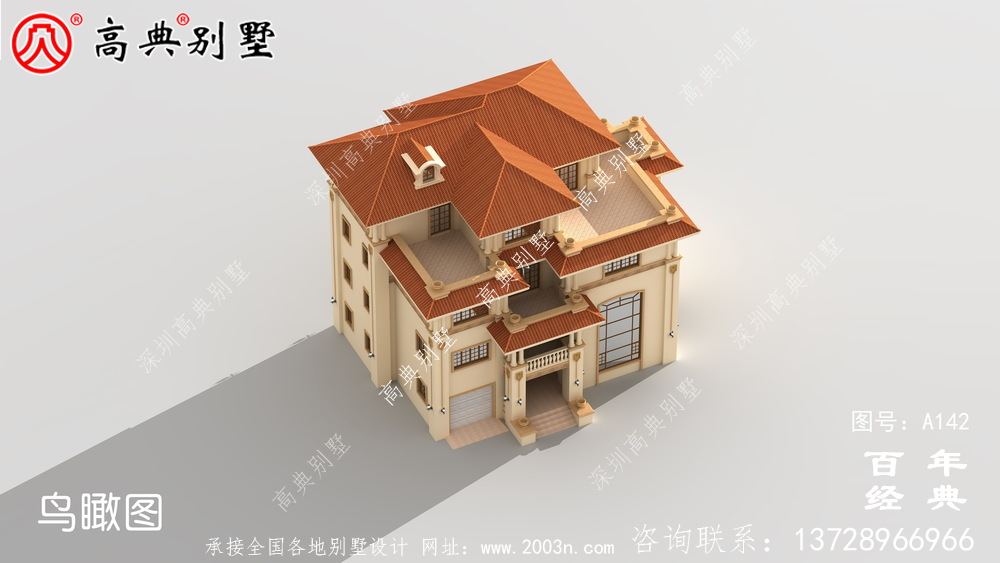

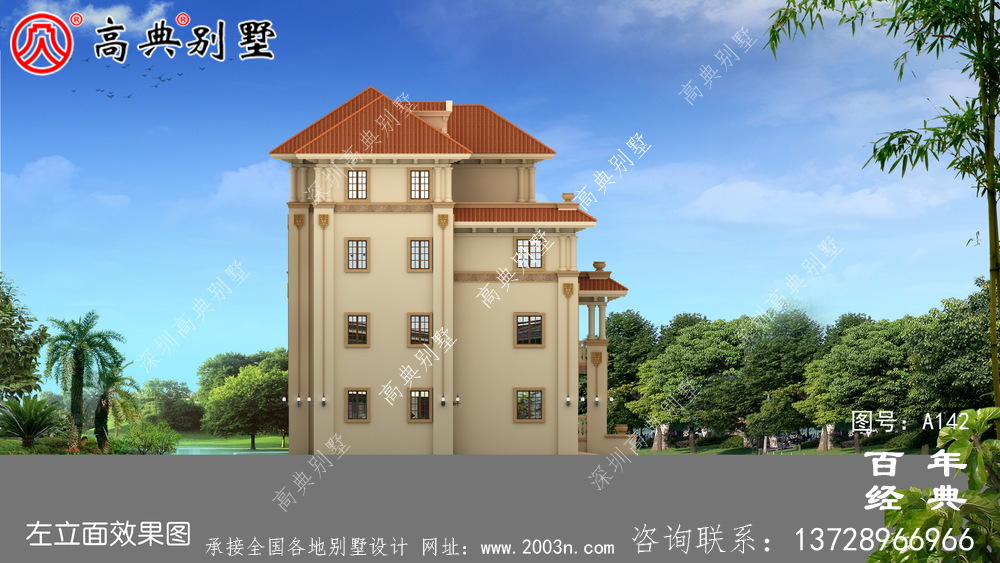

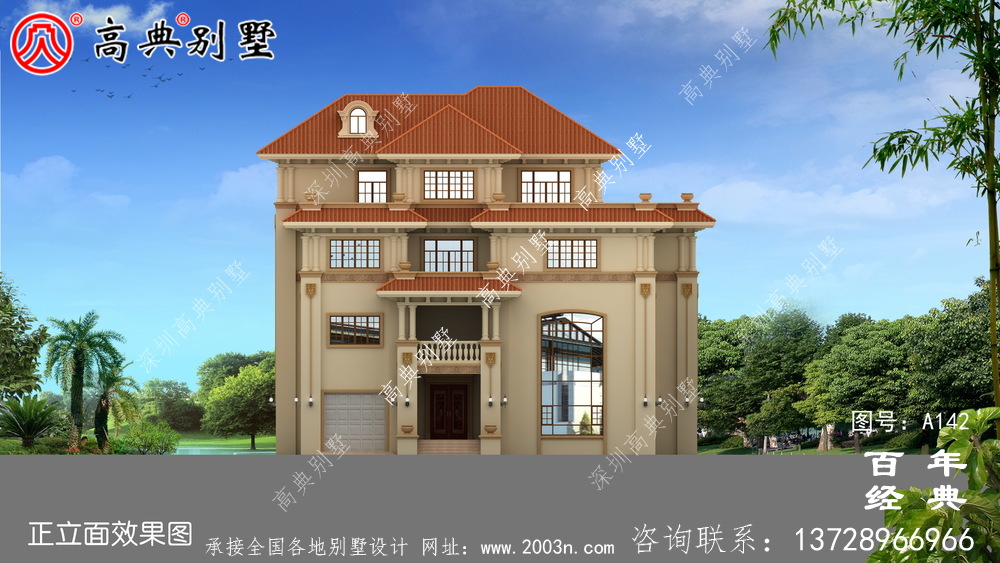

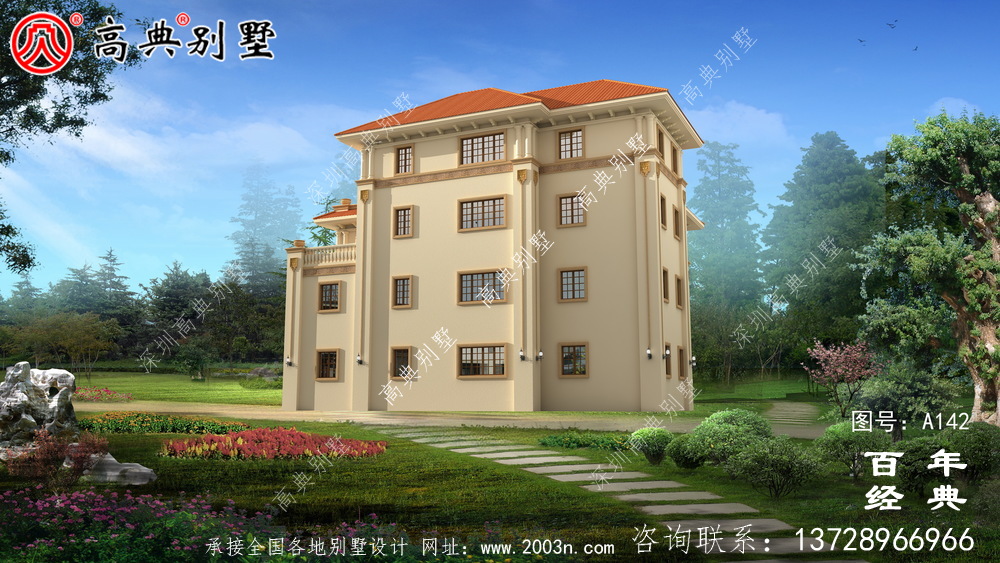

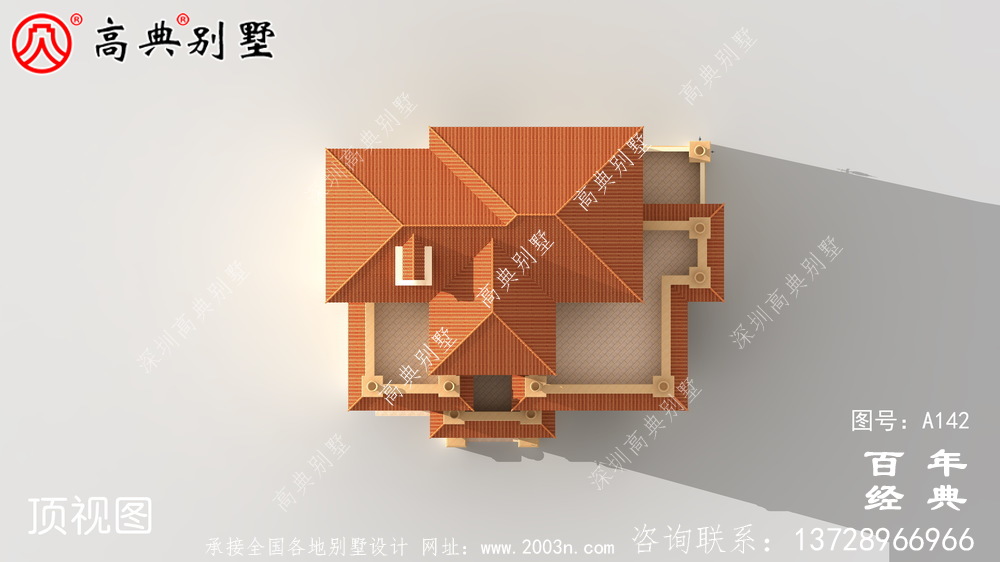

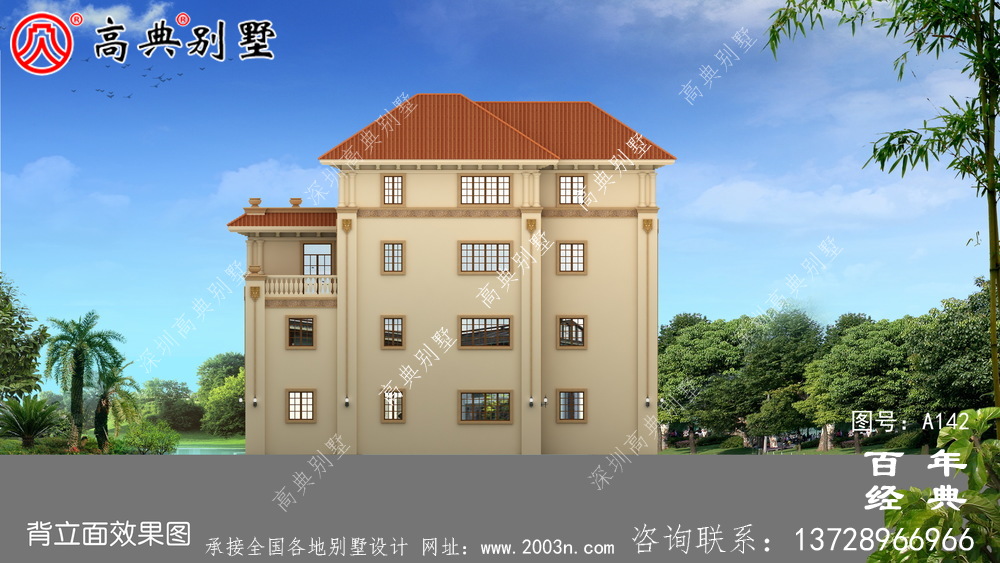

图纸张数:效果图13张、施工图共80张A3规格(即建施、结施、水施、电施)


漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图漂亮实用的四层带车库农村别墅设计图纸_四层别墅施工图
a142号别墅首层室内功能介绍:
门楼 (约14平方米)(前面中间)
玄关及复式客厅 (约58平方米)(右前面)
餐厅 (约34平方米)(后面中间)
厨房带杂物间 (约11平方米/6平方米)(左后面)
公卫 (约9平方米)(左面中间)
三转楼梯及电梯 (约17平方米)(后面中间靠右)
卧室1带衣帽间、卫生间 (约17平方米/6平方米/5平方米)(右后面)
车库 (约25平方米)(左前面)

a142号别墅二层室内功能介绍:
卧室2带卫生间、衣帽间、书房、阳台 (约25平方米/6平方米/6平方米/11平方米/13平方米)(左前面)
卧室3 (约15平方米)(后面中间)
卧室4 (约17平方米)(右后面)
客厅挑空面积 (约58平方米)(右前面)
三转楼梯及电梯 (约17平方米)(后面中间靠右)
起居厅 (约29平方米)(正中间)
公卫 (约11平方米)(右面中间)

a142号别墅三层室内功能介绍:
卧室5带卫生间、衣帽间、书房 (约25平方米/6平方米/6平方米/11平方米)(左前面)
卧室6 (约16平方米)(后面中间)
多媒体影音室 (约41平方米)(右前面)
公卫 (约11平方米)(右面中间)
三转楼梯及电梯 (约16平方米)(后面中间靠右)
起居厅带健身室、露台2 (约29平方米/17平方米/12平方米)(前面中间靠后)
露台1 (约16平方米)(右后面)

a142号别墅四层室内功能介绍:
卧室7带书房、卫生间 (约15平方米/11平方米/6平方米)(后面中间和后面中间靠左)
卧室8 (约16平方米)(前面中间靠后)
露台3、露台4 (约22平方米/48平方米)(左前面、右前面)
三转楼梯及电梯 (约16平方米)(后面中间靠右)
起居厅 (约29平方米)(正中间)

a142号别墅别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、欧式水泥构件线条、屋面310X310S瓦



图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
