低调复式四层欧式别墅外观效果图与施工图设计_四层别墅设计图

低调复式四层欧式别墅外观效果图与施工图设计_四层别墅设计图

  • 推荐星级:
  • 图纸编号:A1189号
  • 占地面积:176平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
       如果你喜欢经典的别墅复式风格,那么你们可以看看下面这款低调复式四层欧式别墅。

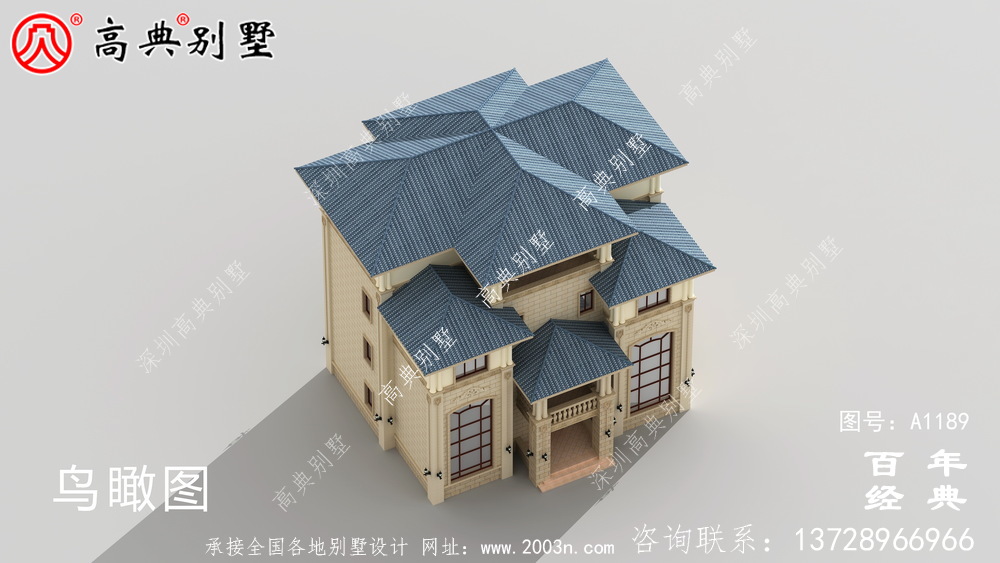

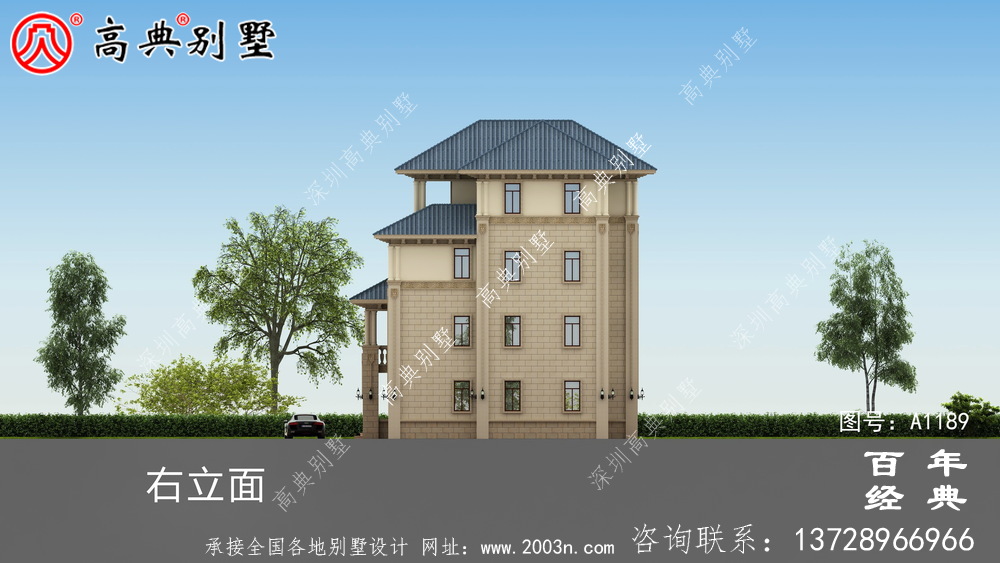

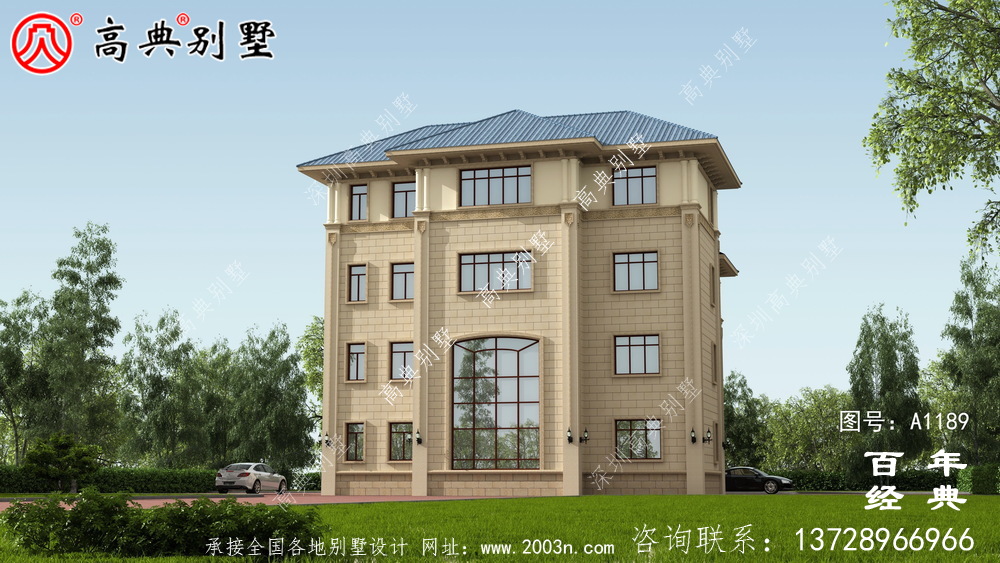

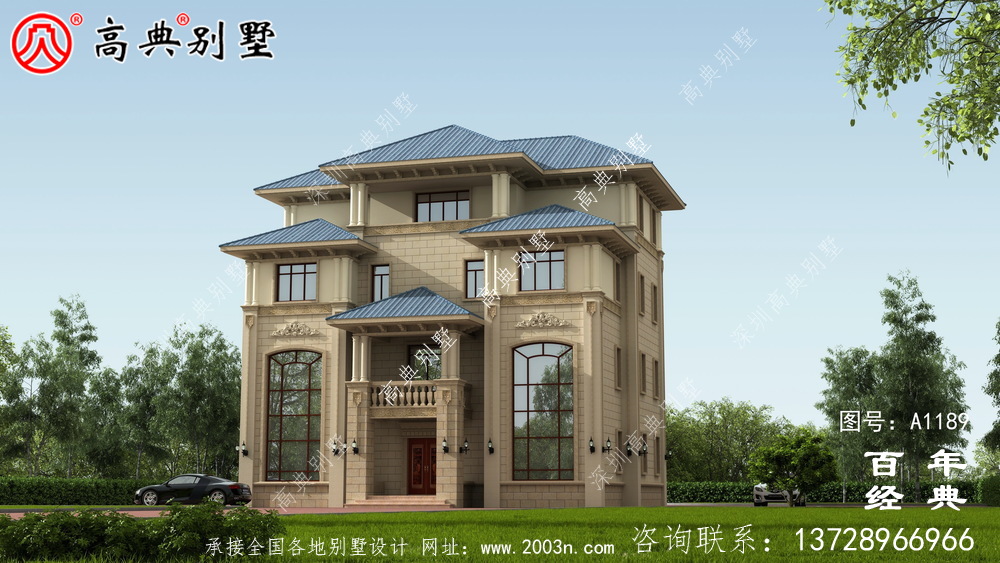

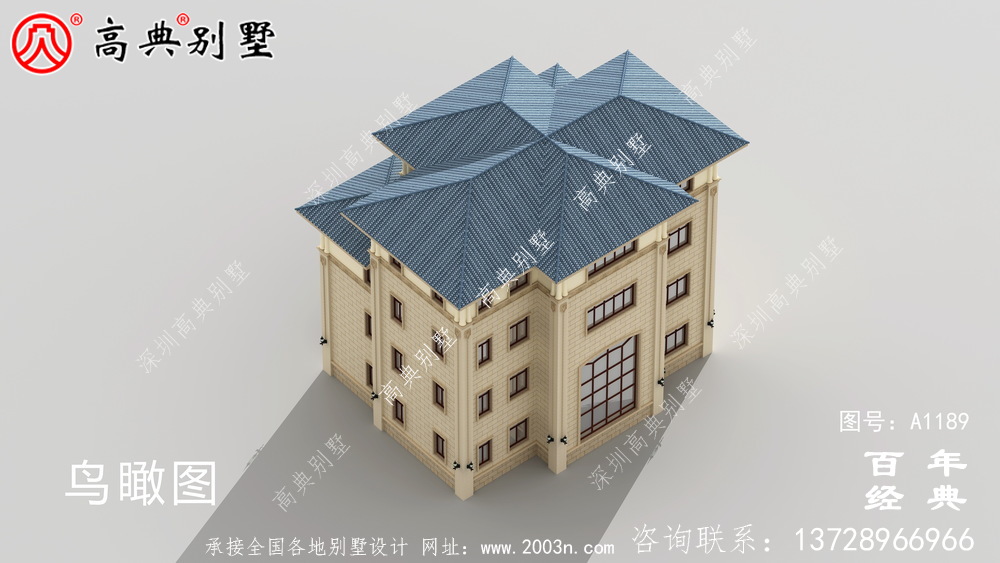

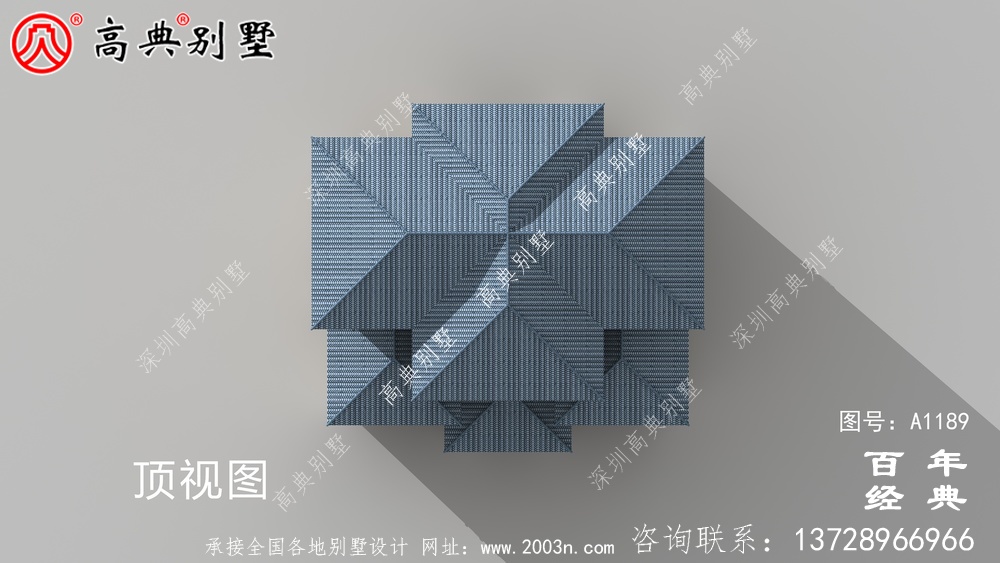

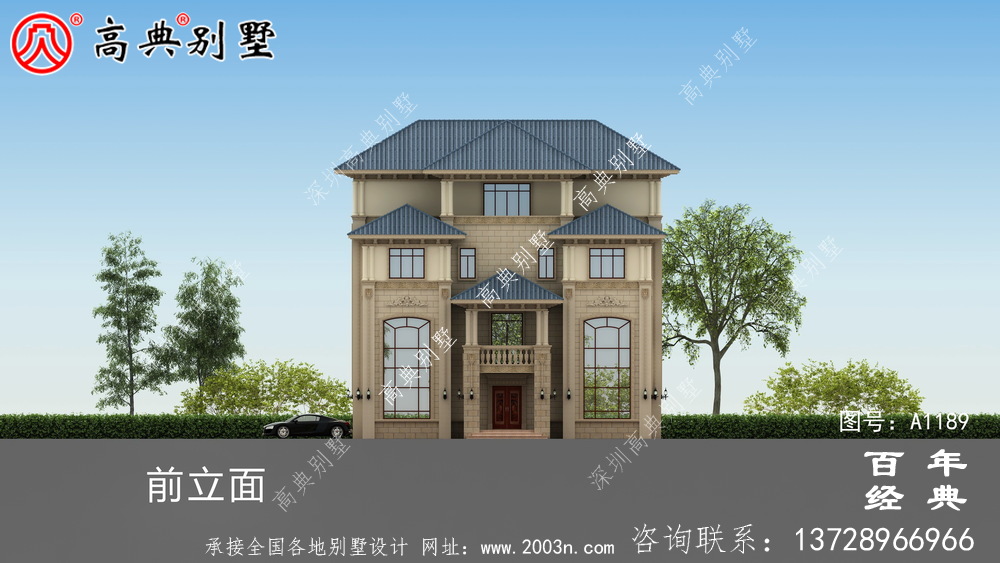

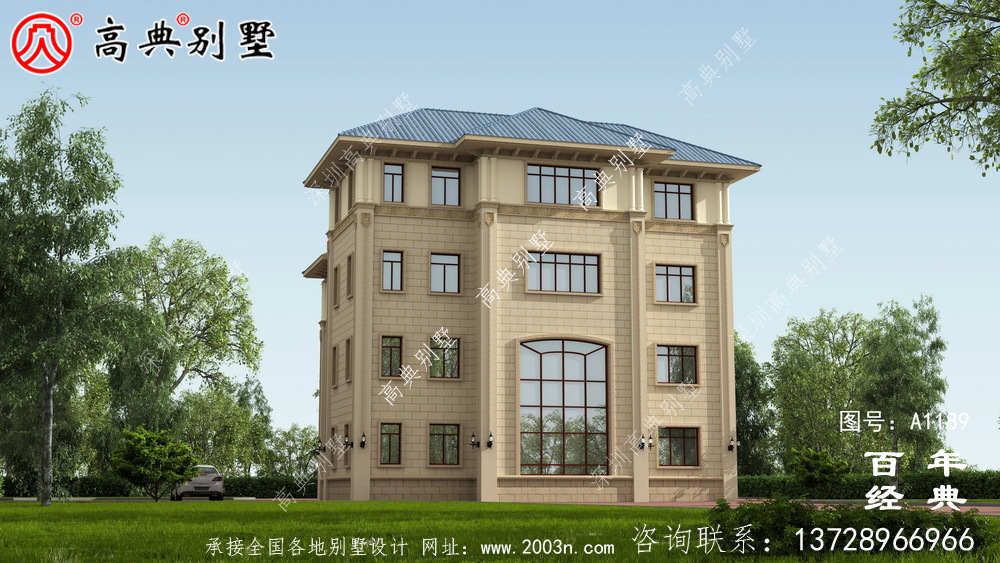

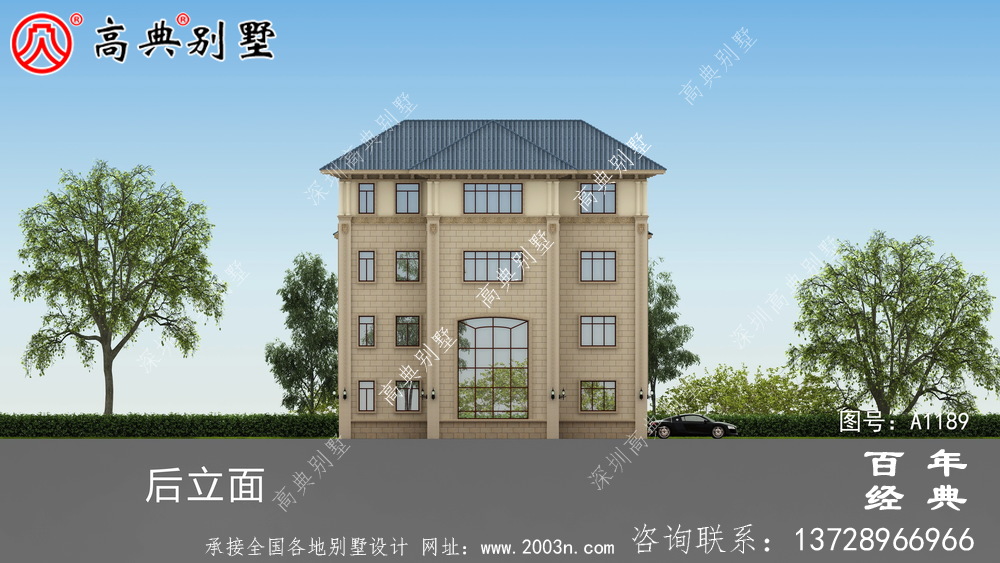

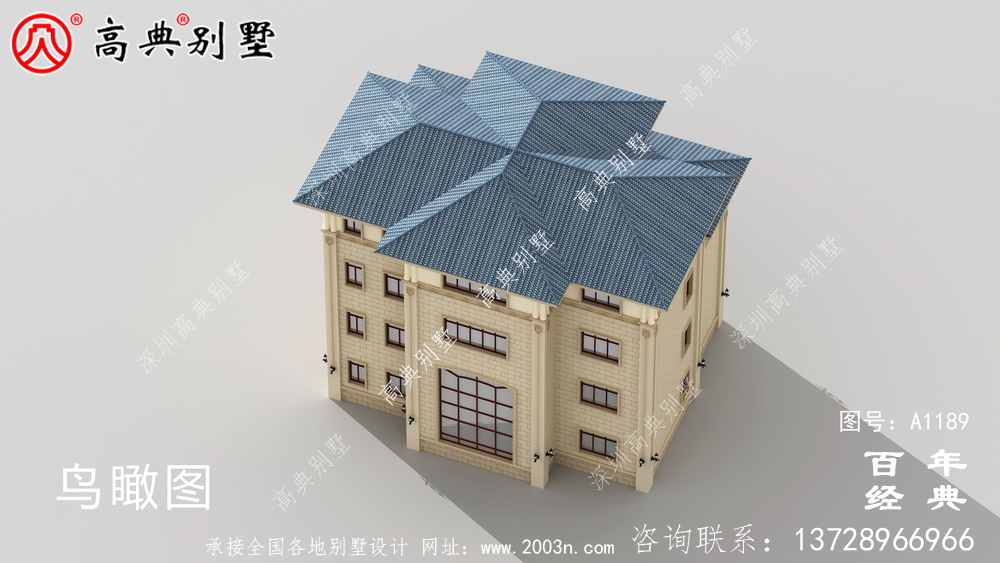

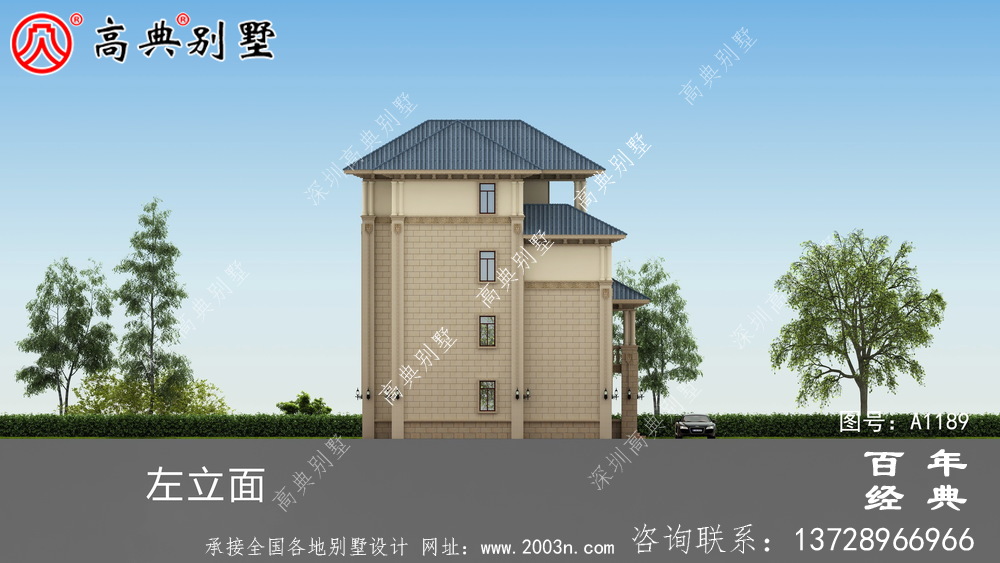

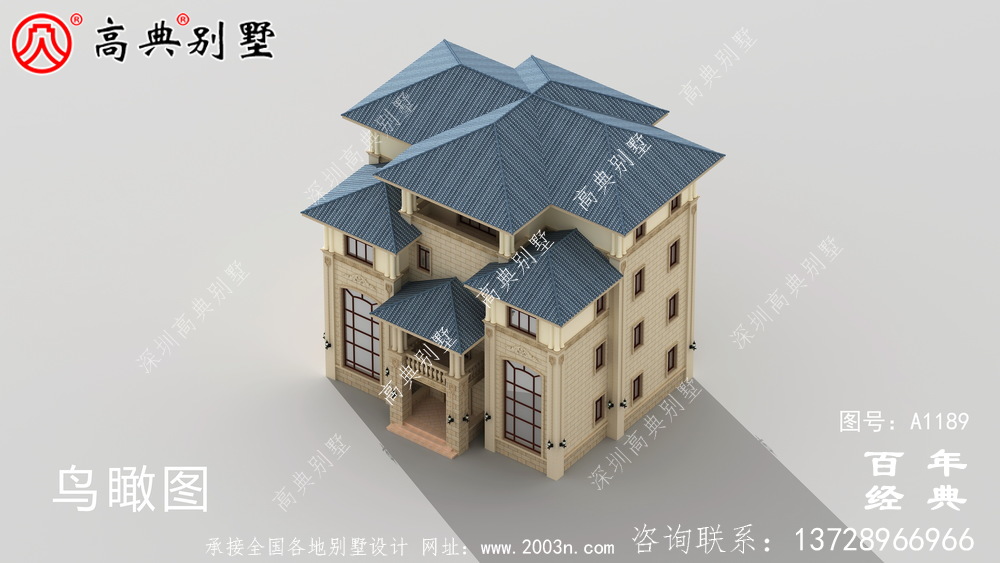

A1189号别墅设计图纸及效果图介绍:

占地规格:门面15.7米X深度13.9米(未计凸出的台阶长度0.55米)
一层面积:176.18平方米
二层面积:144.83平方米
三层面积:166.33平方米
四层面积:129.70平方米
建筑面积:617.04平方米
图纸内容:效果图13张施工图78张A3(即建筑、结构、给排水、电气四个专业)




A1189号别墅首层室内功能介绍:
前厅、门楼(约31平方米/8平方米)(前面中间)
客厅(约31平方米)(后面中间)
厨房(约9平方米)(右前面)
餐厅(约16平方米)(右面中间)
公卫1(约7平方米)(右后面靠右)
普通楼梯(约9平方米)(右后面靠左)
卧室1(约16平方米)(左前面)
卧室2带卫2(约16平方米/5平方米)(左后面)

A1189号别墅二层室内功能介绍:
起居厅、阳台1(约31平方米/8平方米)(前面中间)
客厅挑空(约31平方米)(后面中间)
卧室3(约16平方米)(右前面)
公卫3(约7平方米)(右后面靠右)
普通楼梯(约9平方米)(右后面靠左)
卧室4(约16平方米)(左前面)
卧室5带卫4(约16平方米/5平方米)(左后面)

A1189号别墅三层室内功能介绍:
活动厅(约31平方米)(前面中间)
卧室7、书房、卫6(约31平方米/16平方米/5平方米)(后面中间)
卧室6(约16平方米)(右前面)
公卫5(约7平方米)(右后面靠右)
普通楼梯(约9平方米)(右后面靠左)
卧室8(约16平方米)(左前面)

A1189号别墅四层室内功能介绍:
活动厅、阳台2(约22平方米/8平方米)(前面中间)
卧室9、书房、卫6(约31平方米/16平方米/5平方米)(后面中间)
公卫5(约7平方米)(右后面靠右)
普通楼梯(约9平方米)(右后面靠左)

A1189号别墅外墙主要材料:水泥构件、真石漆、310X310S瓦、外墙砖、荔枝面黄锈石





图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
