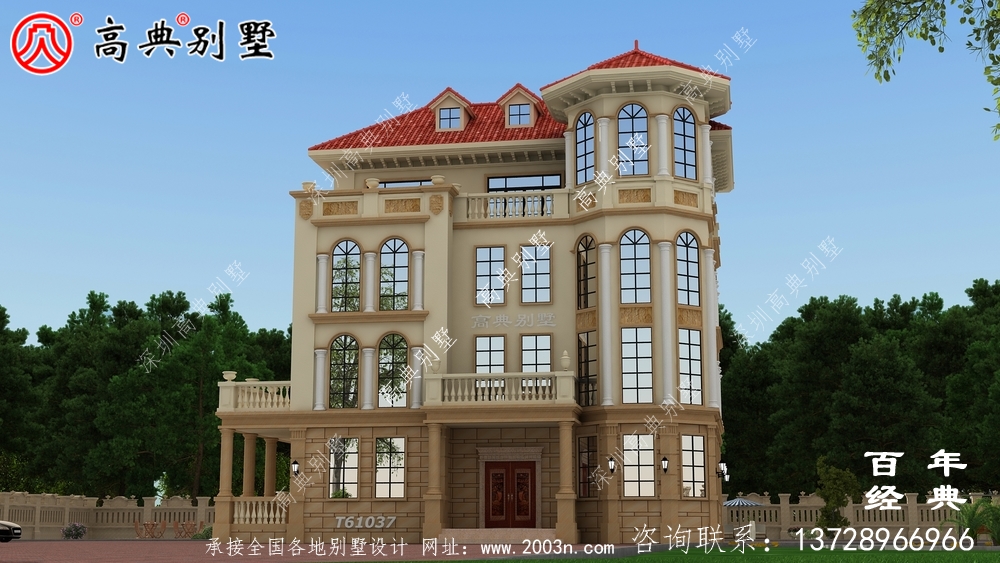

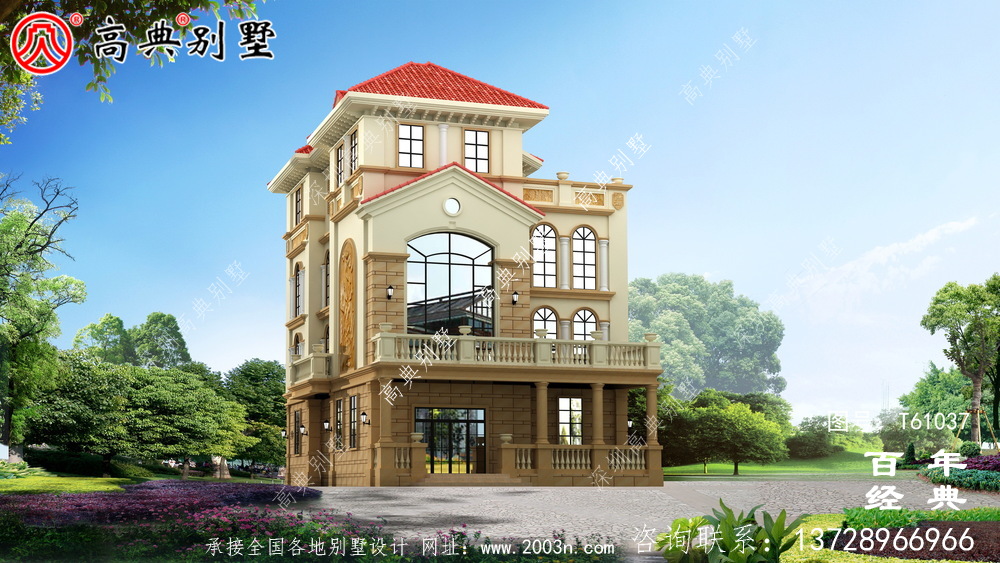

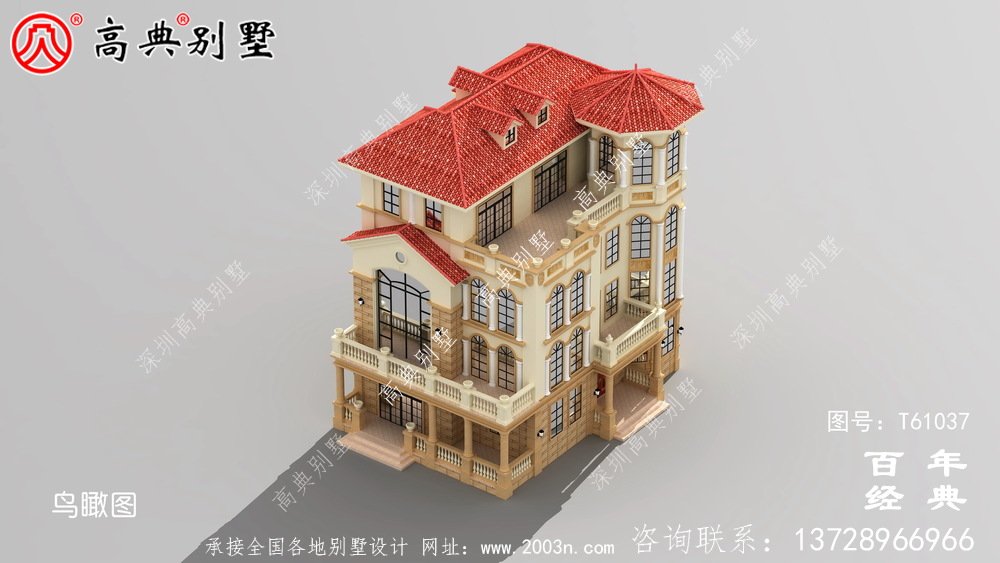

四层简欧别墅设计图纸施工图及效果图_农村四层别墅设计

四层简欧别墅设计图纸施工图及效果图_农村四层别墅设计

  • 推荐星级:
  • 图纸编号:t61037号
  • 占地面积:177平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
     欧式别墅有很多的益处,做为欧州的工程建筑文化艺术意味着,简欧风格的一些地标性建筑的确看上去十分的美观大方。做为别墅户型,欧式的工程建筑又有本身的与众不同的地方
t61037号别墅设计图纸规格

占地规格:门面(即左右)17米X进深(即前后)12.5米
建筑面积:547平方米
一层面积:177平方米
二层面积:155平方米
三层面积:111平方米

四层面积:104平方米
图纸张数:效果图12张、施工图共61张A3规格(即建施、结施、水施、电施)




t61037号别墅首层室内功能介绍:
门廊[约20平方米]<左面>

客厅[约36平方米]<左后面>
入门玄关[约14平方米]<前面中间>
饭厅[约16平方米]<右前面>
厨房[约14平方米]<右后面>
公用卫生间[约7平方米]<右面中间>

卧室[约22平方米]<左前面>
三转楼梯 [约25平方米]<后面中间>

t61037号别墅二层室内功能介绍:
复式客厅带露台[约36平方米/20平方米]<左后面>

卧室A[约16平方米]<右后面>
卧室B带卫生间带阳台[约22平方米/8平方米/9平方米]<左前面和前面中间>
书房[约16平方米]<右前面>

三转楼梯 [约25平方米]<后面中间>
公用卫生间[约7平方米]<右面中间>

t61037号别墅三层室内功能介绍:
客厅中空[约36平方米]<左后面>

三转楼梯 [约25平方米]<后面中间>
公用卫生间[约7平方米]<右面中间>
卧室A[约16平方米]<右后面>
卧室B带卫生间[约22平方米/8平方米]<左前面和前面中间>
书房[约16平方米]<右前面>

t61037号别墅四层室内功能介绍:
客厅[约30平方米]<左后面>

三转楼梯 [约25平方米]<后面中间>
公用卫生间[约7平方米]<右面中间>
卧室A[约16平方米]<右后面>
书房[约16平方米]<右前面>
露天阳台[约36平方米]<左前面>

t61037号别墅外墙主要材料:首层外墙贴砂岩石、二三四层外墙天然岩石漆、砂岩石浮雕、屋面西瓦、GRC构件


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
