漂亮豪华的五层西式城堡别墅设计图及施工图纸   房屋设计图

漂亮豪华的五层西式城堡别墅设计图及施工图纸 房屋设计图

  • 推荐星级:
  • 图纸编号:A345号
  • 占地面积:268平方米
  • 结构类型:框架结构
  •
  • 图纸价格:10000元
  • 图纸介绍

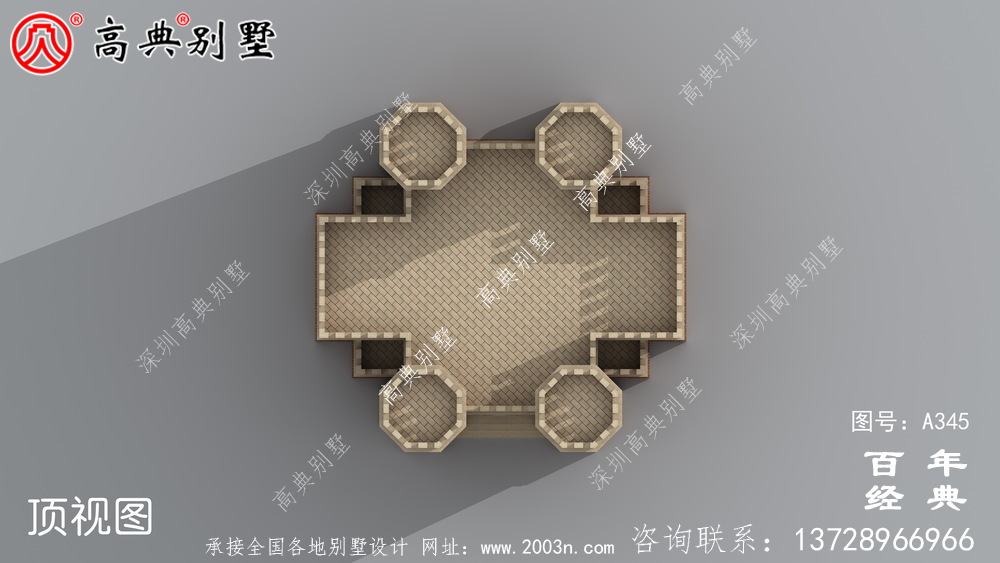

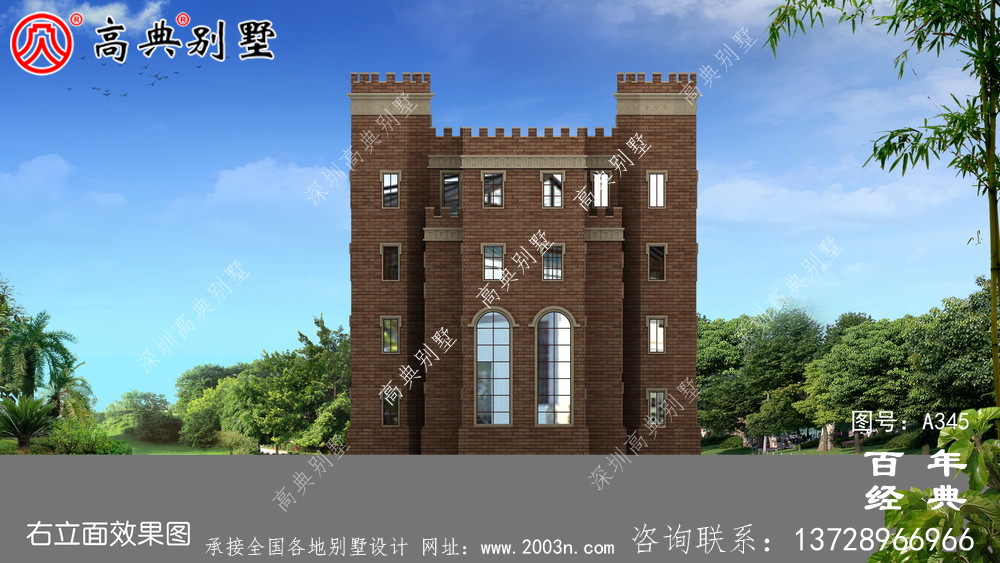

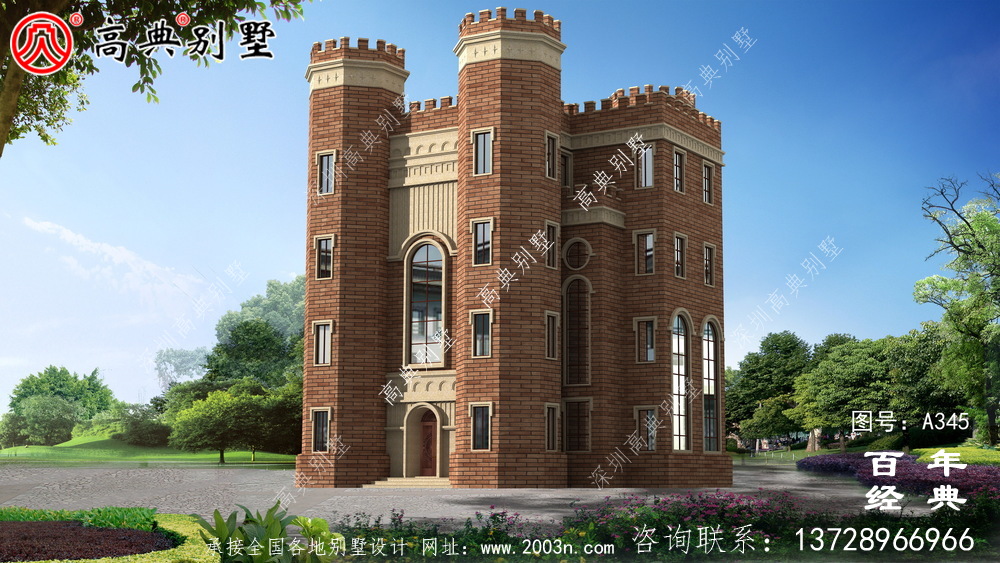

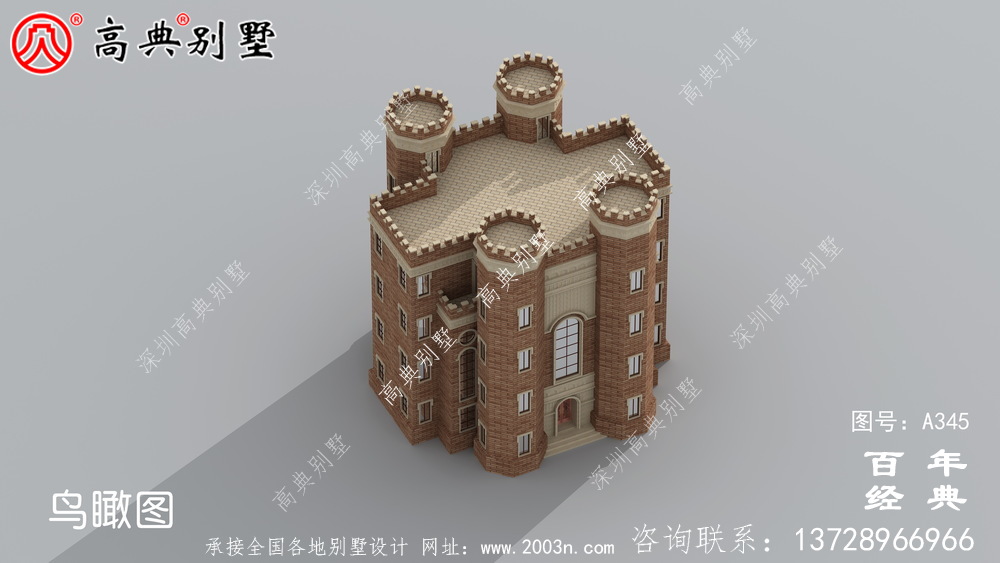

A345号别墅设计图纸及效果图介绍:
占地规格:门面20.3米X深度19米
一层面积:268.76平方米
二层面积:224.77平方米
三层面积:268.76平方米
四层面积:247.10平方米
五层面积:59.57平方米
建筑面积:1068.96平方米
图纸张数:效果图13张、施工图共79张A3规格(即建施、结施、水施、电施)




A345号别墅首层室内功能介绍:
大堂 (约27平方米)(大门后面)
复式客厅 (约44平方米)(右面中间)
餐厅 (约32平方米)(后面中间)
厨房 (约12平方米)(右后面)
卧室1带衣帽间、书房、卫生间 (约16平方米/4平方米/12平方米/4平方米)(左面中间)
卧室2带衣帽间、卫生间 (约12平方米/4平方米/4平方米)(左前面)
棋牌室带卫生间 (约12平方米/4平方米)(右前面)
普通楼梯 (约17平方米)(左面中间靠前)
电梯 (约4平方米)(普通楼梯旁边)
电梯 (约3平方米)(正中间)
公卫 (约9平方米)(右面中间靠后)

A345号别墅二层室内功能介绍:
卧室3带衣帽间、书房、卫生间 (约16平方米/4平方米/12平方米/4平方米)(左面中间)
卧室4带书房、卫生间 (约16平方米/12平方米/4平方米)(后面中间)
卧室5带衣帽间、卫生间 (约12平方米/4平方米/4平方米)(左前面)
钢琴室 (约12平方米)(右前面)
复式客厅挑空 (约44平方米)(右面中间)
普通楼梯 (约17平方米)(左面中间)
电梯 (约4平方米)(普通楼梯旁边)
公卫 (约9平方米)(右前面靠后)
起居厅 (约43平方米)(前面中间)

A345号别墅三层室内功能介绍:
卧室6带衣帽间、书房、卫生间 (约16平方米/4平方米/12平方米/4平方米)(左面中间)
卧室7带书房、卫生间 (约16平方米/12平方米/4平方米)(后面中间)
卧室8带衣帽间、卫生间 (约12平方米/4平方米/4平方米)(左前面)
卧室9 (约12平方米)(右前面)
家庭影院 (约44平方米)(右面中间)
普通楼梯 (约17平方米)(左面中间)
电梯 (约4平方米)(普通楼梯旁边)
起居厅 (约43平方米)(前面中间)
公卫 (约9平方米)(右前面靠后)

A345号别墅四层室内功能介绍:
卧室10带卫生间、露台、衣帽间 (约16平方米/4平方米/4平方米/4平方米)(左面中间)
卧室11带卫生间、露台、衣帽间 (约16平方米/4平方米/4平方米/9平方米)(右面中间)
多跑楼梯带露台 (约12平方米/4平方米)(左前面)
休息室带露台 (约12平方米/4平方米)(右前面)
娱乐室 (约16平方米)(后面中间)
健身房 (约12平方米)(左后面)
舞蹈室 (约12平方米)(右后面)
起居厅 (约42平方米)(前面中间)
普通楼梯 (约17平方米)(左面中间)
电梯 (约4平方米)(普通楼梯旁边)
公卫 (约10平方米)(右面中间靠前)

A345号别墅五层室内功能介绍:
多跑楼梯 (约12平方米)(左前面)

A345号别墅外墙主要材料:天然岩石漆、蘑菇面黄锈石、欧式水泥构件线条、外墙劈开砖


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
