农村五楼法式别墅设计图纸及效果图,整体风格细节精致

农村五楼法式别墅设计图纸及效果图,整体风格细节精致

  • 推荐星级:
  • 图纸编号:a558号
  • 占地面积:274平方米
  • 结构类型:框架结构
  •
  • 图纸价格:10000元
  • 图纸介绍

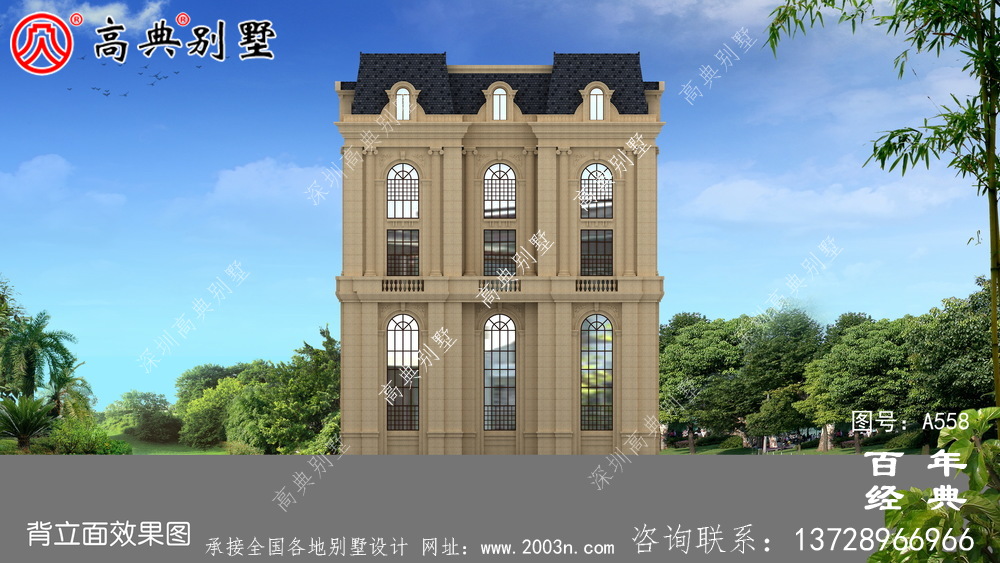

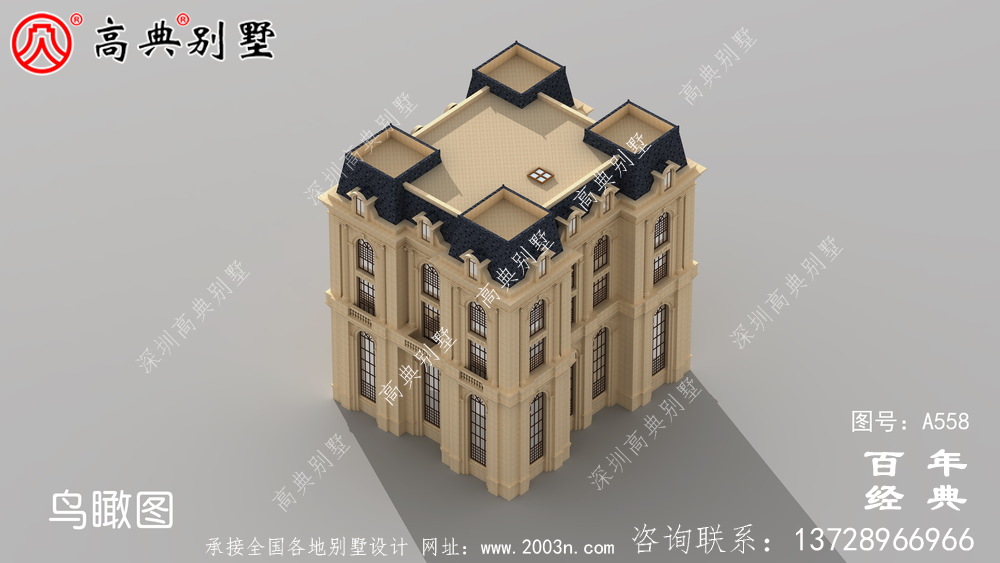

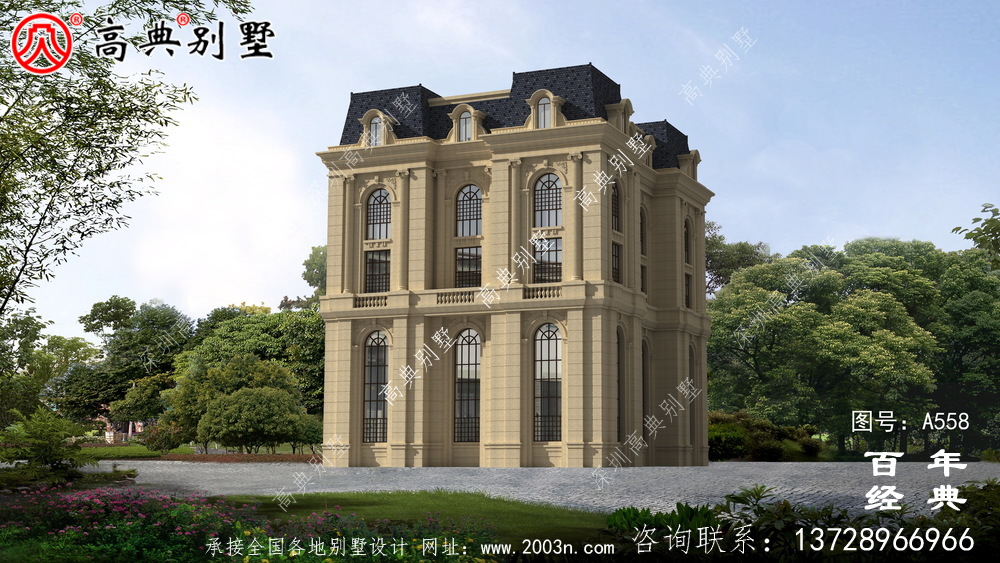

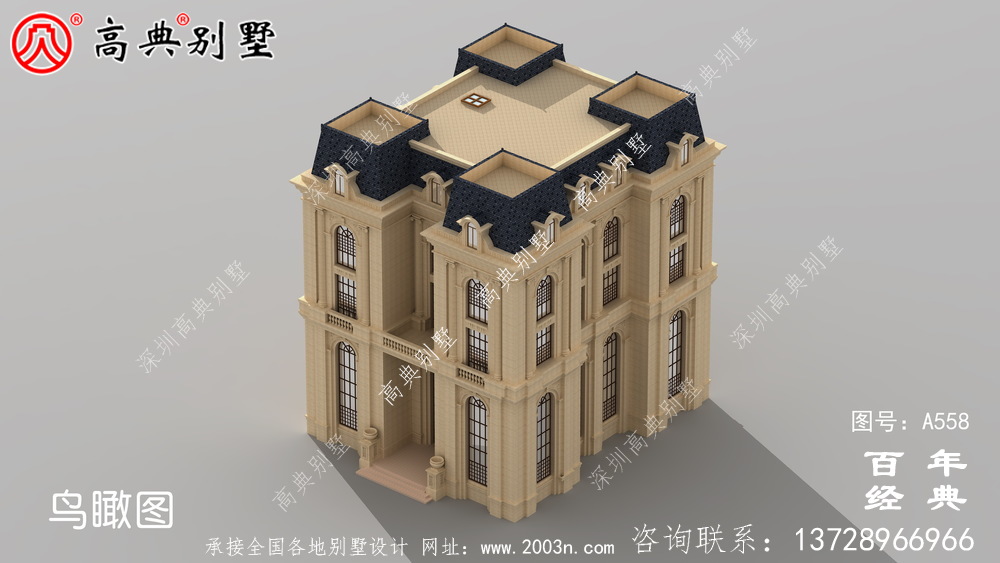

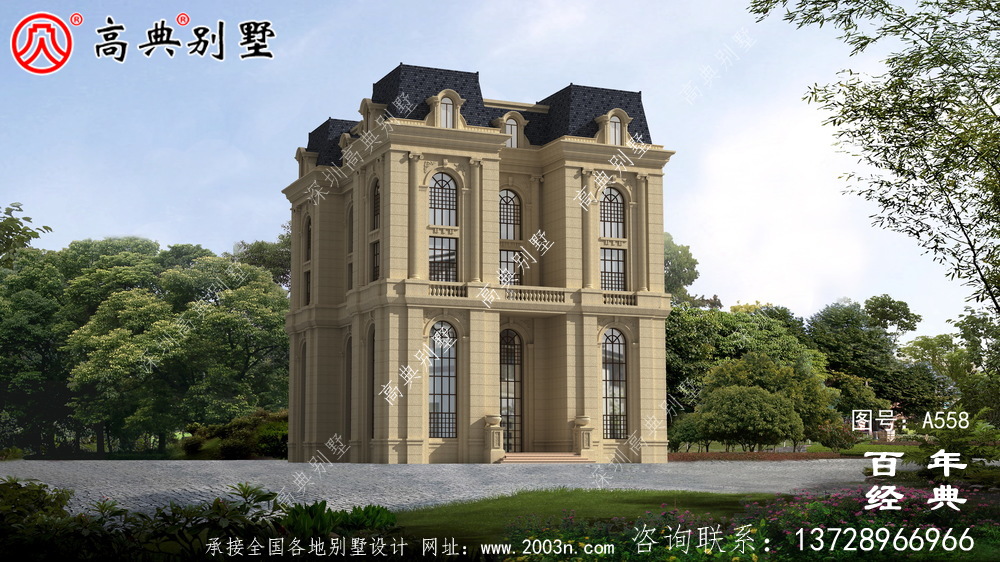

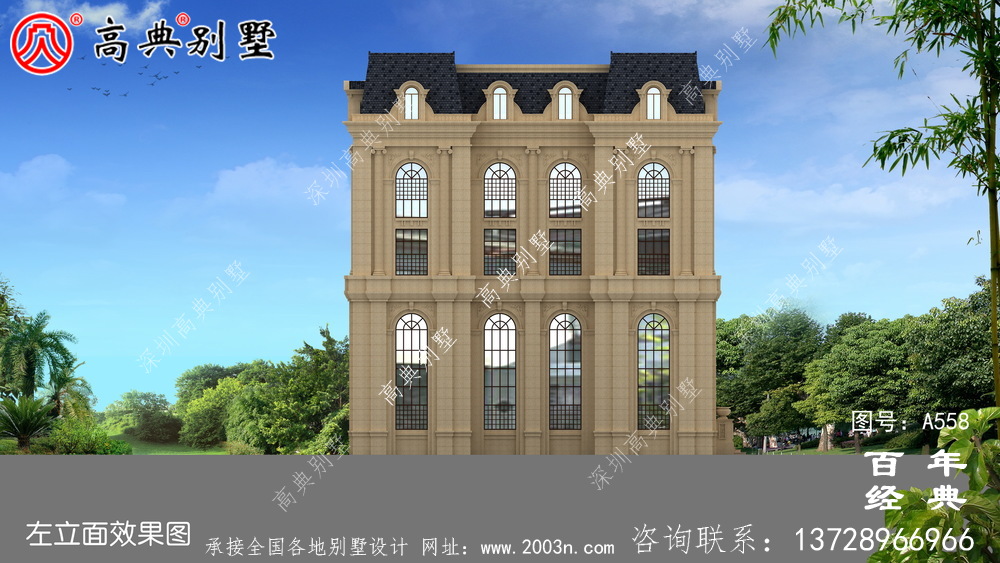

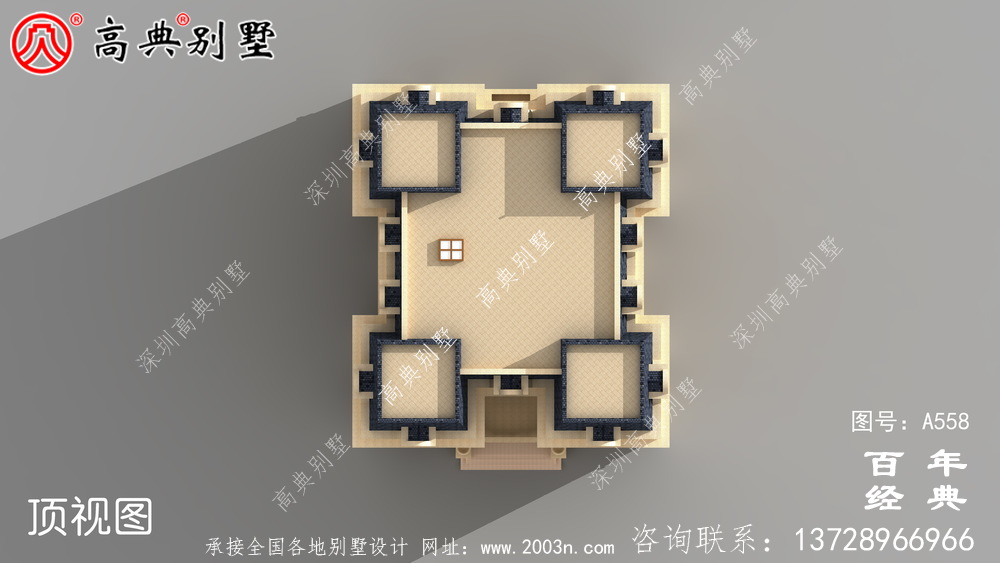

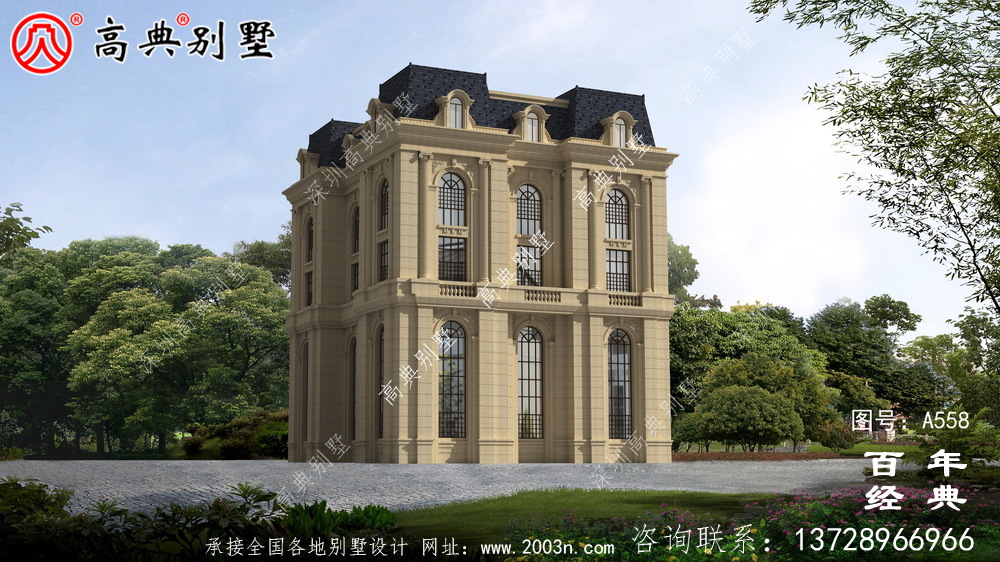

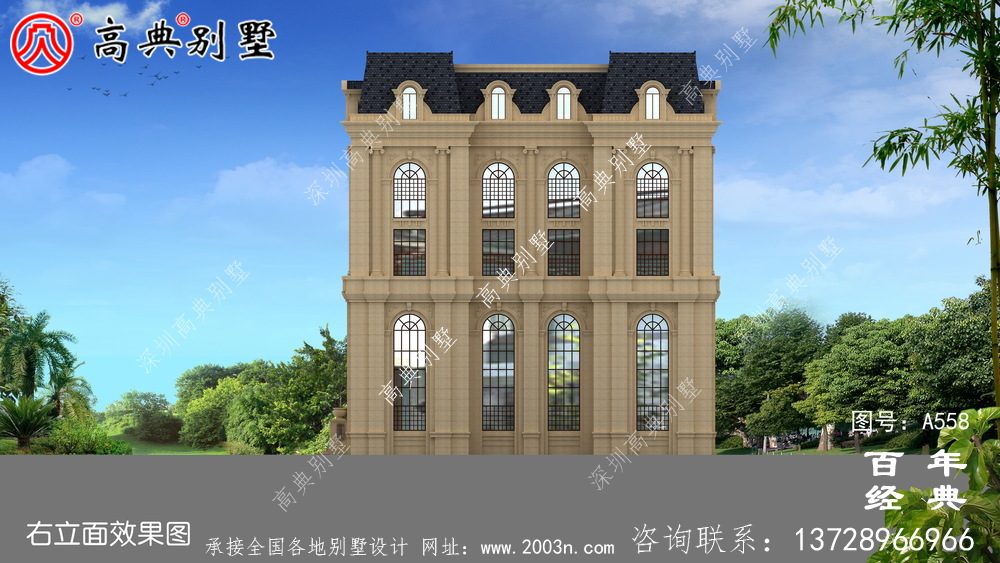

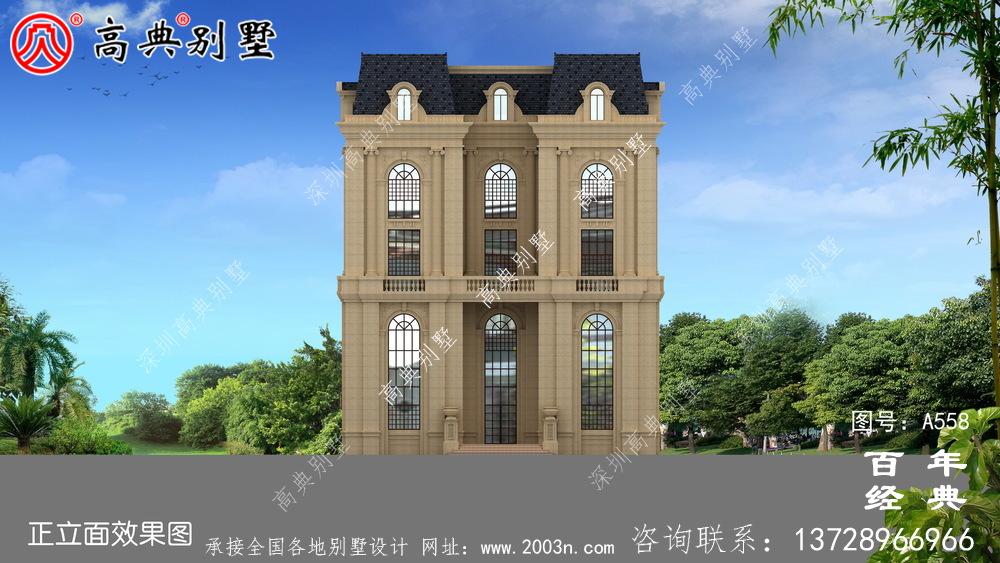

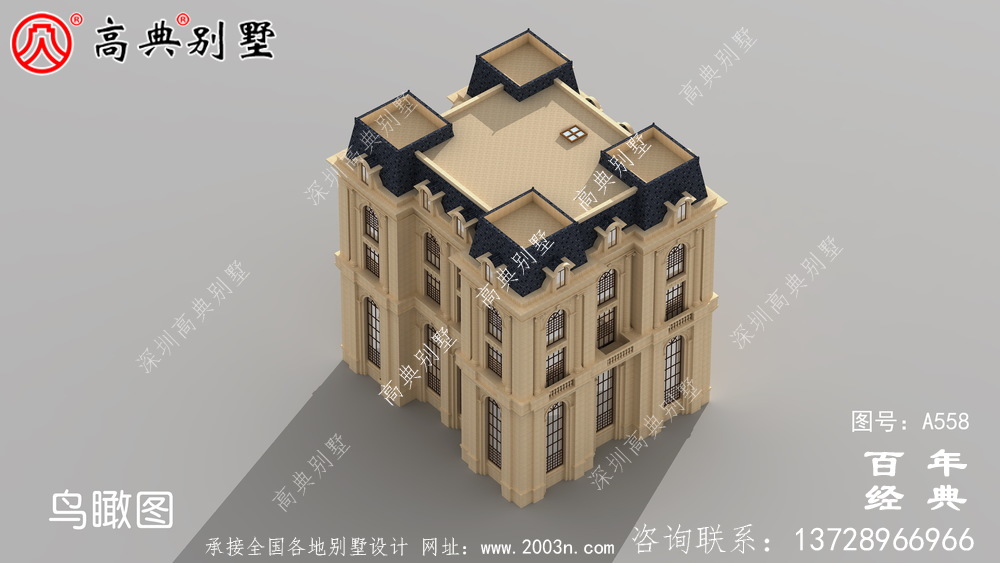

a558号别墅设计图纸及效果图介绍:
占地规格:门面17.8米X深度20.1米
一层面积:274.71平方米
二层面积:245.53平方米
三层面积:274.71平方米
四层面积:274.71平方米
五层面积:239.28平方米
建筑面积:1308.94平方米
图纸内容:效果图13张施工图117张A3(即建筑、结构、给排水、电气、外墙石材节点共5个专业)



a558号别墅首层室内功能介绍:
门楼 (约20平方米)(前面中间)
客厅 (约70平方米)(右面中间)
餐厅 (约25平方米)(左前面)
厨房 (约27平方米)(右前面)
公卫1带盥洗室 (约6平方米/6平方米)(左前面靠后)
三转楼梯 (约22平方米)(后面中间)
卧室1 (约27平方米)(右后面)
卧室2带卫生间2、衣帽间 (约25平方米/6平方米/6平方米)(左后面)

a558号别墅二层室内功能介绍:
客厅上空 (约29平方米)(右面中间)
卧室3带衣帽间、卫生间4 (约27平方米/6平方米/6平方米)(左前面)
卧室4 (约27平方米)(右前面)
公卫3带盥洗室 (约6平方米/6平方米)(左前面靠后)
三转楼梯 (约21平方米)(后面中间)
卧室5 (约27平方米)(右后面)
卧室6 (约27平方米)(左后面)
小厅 (约50平方米)(左后面)

a558号别墅三层室内功能介绍:
小厅带阳台 (约52平方米/12平方米)(前面中间)
卧室7带衣帽间、卫生间6 (约27平方米/6平方米/6平方米)(左前面)
卧室8 (约27平方米)(右前面)
公卫5带盥洗室 (约6平方米/6平方米)(左前面靠后)
三转楼梯 (约21平方米)(后面中间)
卧室9带小厅、书房 (约27平方米/14平方米/14平方米)(右后面)
卧室10 (约27平方米)(左后面)

a558号别墅四层室内功能介绍:
小厅 (约52平方米)(前面中间)
卧室11带衣帽间、卫生间8 (约27平方米/6平方米/6平方米)(左前面)
卧室12 (约27平方米)(右前面)
公卫7带盥洗室 (约6平方米/6平方米)(左前面靠后)
三转楼梯 (约21平方米)(后面中间)
卧室13带小厅、书房 (约27平方米/14平方米/14平方米)(右后面)
卧室14 (约27平方米)(左后面)

a558号别墅五层室内功能介绍:
小厅 (约52平方米)(前面中间)
卧室15带卫生间10 (约20平方米/12平方米)(左前面)
卧室16 (约20平方米)(右前面)
公卫9 (约12平方米)(左前面靠后)
三转楼梯 (约20平方米)(后面中间)
卧室17带小厅、书房 (约22平方米/12平方米/12平方米)(右后面)
卧室18 (约25平方米)(左后面)

a558号别墅外墙主要材料:
天然岩石荔枝面沙漠棕、欧式石材构件线条、屋面玻纤瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
