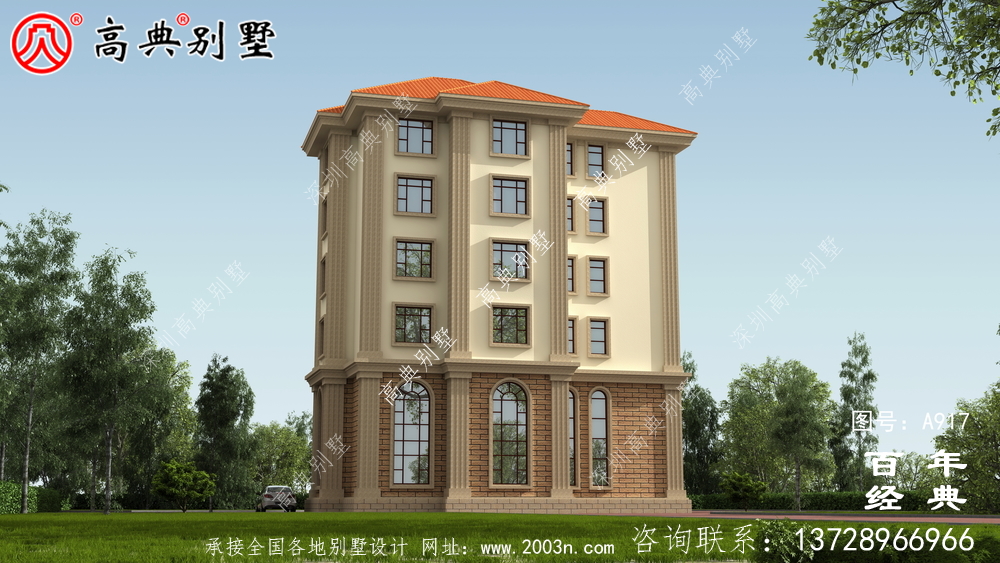

面积208平方米的经典五层别墅设计图,包括效果图。

面积208平方米的经典五层别墅设计图,包括效果图。

  • 推荐星级:
  • 图纸编号:A917号
  • 占地面积:208平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
A917号别墅设计图纸及效果图介绍:
占地规格:门面19.5米X深度16米未台阶伸出1米
一层面积:208.90平方米
二层面积:161.01平方米
三层面积:189.20平方米
四层面积:189.20平方米
五层面积:189.20平方米
六层面积:143.18平方米
建筑面积:1080.69平方米
图纸内容:效果图13张施工图99张A3(即建筑、结构、给排水、电气四个专业)



A917号别墅首层室内功能介绍:
门廊 (约19平方米)(前面中间)
堂屋 (约20平方米)(前面中间)
客厅 (约38平方米)(后面中间)
厨房 (约16平方米)(右前面)
餐厅 (约22平方米)(右面中间)
三转楼梯 (约14平方米)(右后面)
公卫1 (约4平方米)(左后面)
卧1带卫2 (约15平方米/4平方米)(右后面)

A917别墅二层室内功能介绍:
门廊上空 (约19平方米)(前面中间)
卧2带客厅带卫3 (约17平方米/20平方米/7平方米)(前面中间)
客厅上空 (约38平方米)(后面中间)
卧3 (约16平方米)(右前面)
起居室1 (约22平方米)(右面中间)
三转楼梯 (约14平方米)(右后面)
公卫4 (约4平方米)(左后面)
卧4带卫5 (约15平方米/4平方米)(右后面)

A917别墅三层室内功能介绍:
卧5带客厅带卫6 (约17平方米/20平方米/7平方米)(前面中间)
卧6带卫7 (约30平方米/4平方米)(后面中间)
卧7 (约16平方米)(右前面)
起居室2 (约22平方米)(右面中间)
三转楼梯 (约14平方米)(右后面)
公卫8 (约4平方米)(左后面)
卧8 (约15平方米)(右后面)

A917别墅四层室内功能介绍:
卧9带客厅带卫9 (约17平方米/20平方米/7平方米)(前面中间)
卧10带卫10 (约30平方米/4平方米)(后面中间)
卧11 (约16平方米)(右前面)
起居室3 (约22平方米)(右面中间)
三转楼梯 (约14平方米)(右后面)
公卫11 (约4平方米)(左后面)
卧12 (约15平方米)(右后面)

A917别墅五层室内功能介绍:
卧13带客厅带卫12 (约17平方米/20平方米/7平方米)(前面中间)
卧14带卫13 (约30平方米/4平方米)(后面中间)
卧15 (约16平方米)(右前面)
起居室4 (约22平方米)(右面中间)
三转楼梯 (约14平方米)(右后面)
公卫14 (约4平方米)(左后面)
卧16 (约15平方米)(右后面)

A917别墅六层室内功能介绍:
影音室 (约20平方米)(前面中间)
露台1 (约25平方米)(左前面)
卧17带卫15 (约30平方米/4平方米)(后面中间)
露台2 (约16平方米)(右前面)
起居室5 (约22平方米)(右面中间)
三转楼梯 (约14平方米)(右后面)
卧18带卫16 (约15平方米/4平方米)(左后面)

此别墅外墙主要材料:劈开砖、火烧面黄锈石墙脚、欧式水泥构件线条浮雕造型、天然岩石漆、310X310S瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
