347平方米农村法式别墅设计,包括全套施工图

347平方米农村法式别墅设计,包括全套施工图

  • 推荐星级:
  • 图纸编号:A1180号
  • 占地面积:347平方米
  • 结构类型:框架结构
  •
  • 图纸价格:10000元
  • 图纸介绍

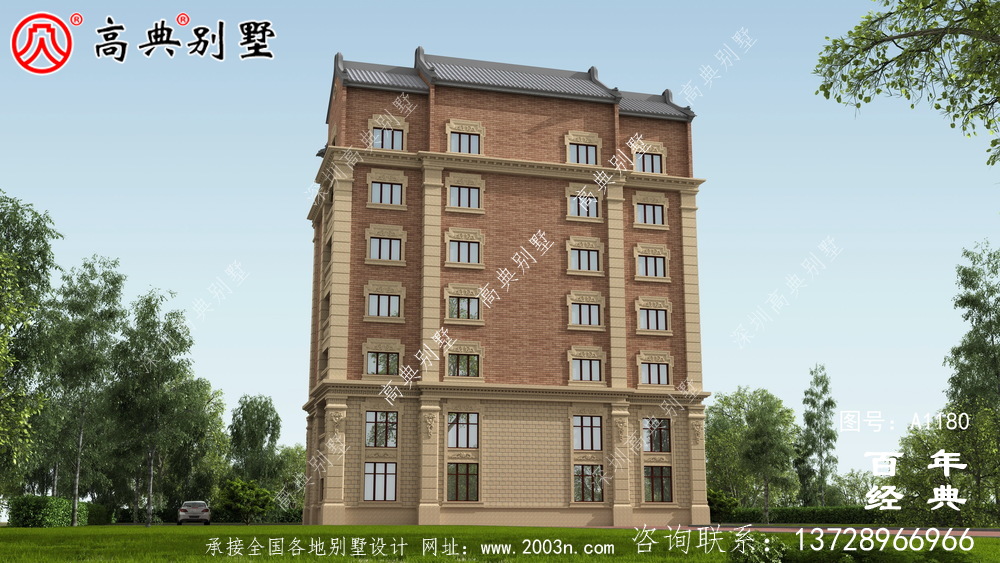

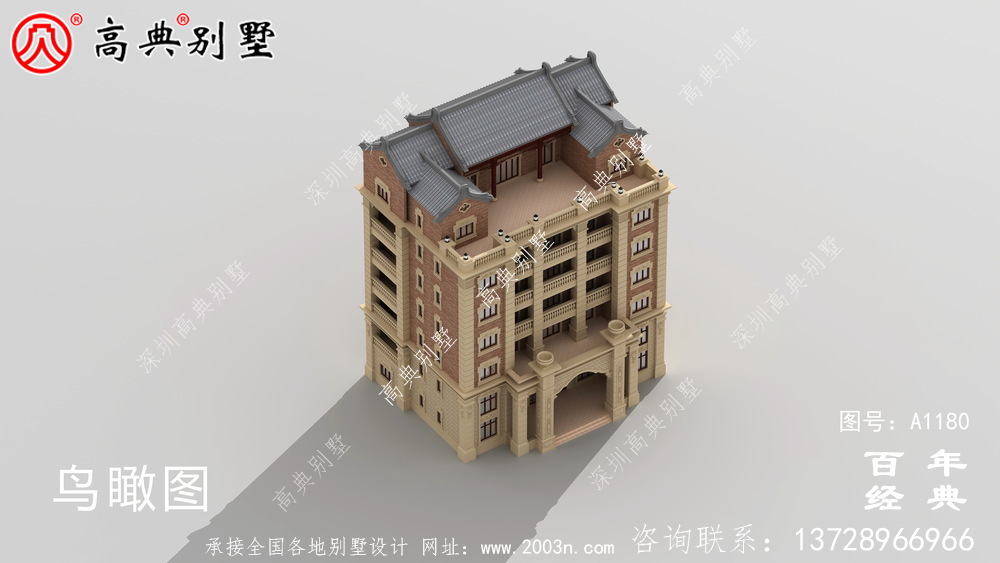

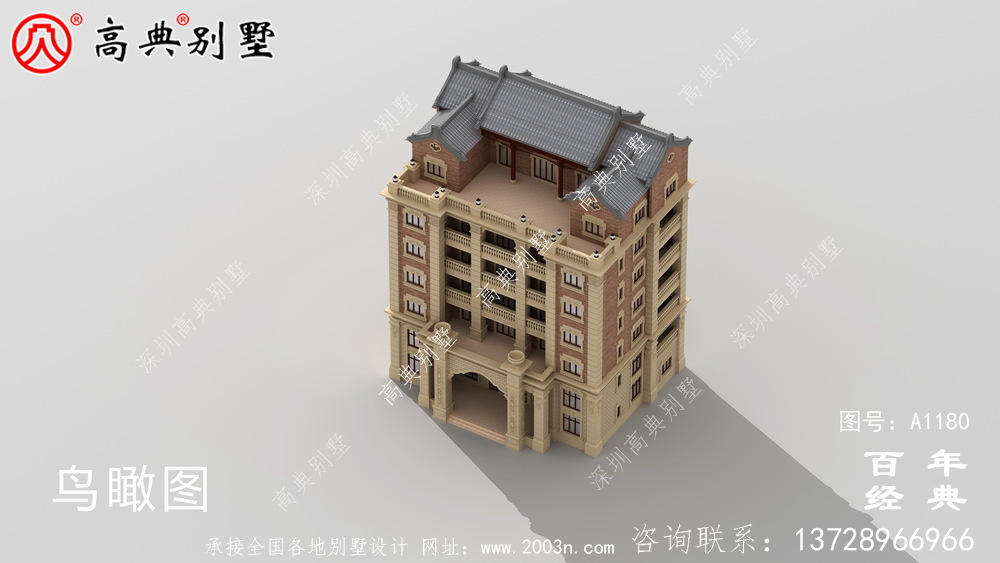

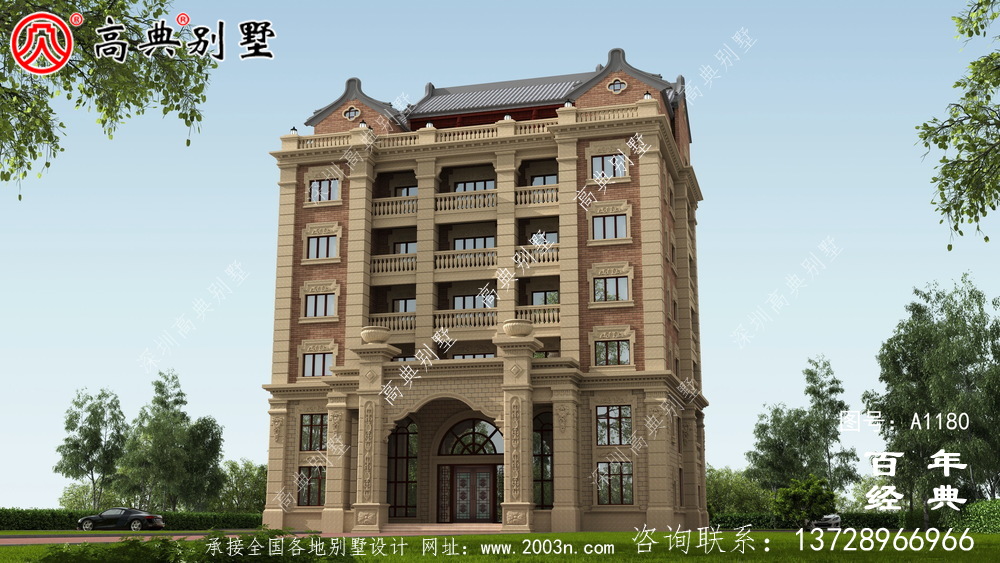

A1180号别墅设计图纸及效果图介绍:
占地规格:门面22.7米X深度18.4米
一层面积:347.27平方米
二层面积:236.68平方米
三层面积:305.88平方米
四层面积:305.88平方米
五层面积:305.88平方米
六层面积:305.88平方米
七层面积:199.24平方米
建筑面积:2006.72平方米
图纸内容:效果图13张施工图99张A3(即建筑、结构、给排水、电气四个专业)



A1180号别墅首层室内功能介绍:
门楼 (约37平方米)(前面中间)
大厅 (约84平方米)(门楼后面)
厨房带储物间 (约25平方米/14平方米)(右后面)
餐厅 (约64平方米)(后面中间)
公卫1 (约4平方米)(左面中间)
储物间2 (约6平方米)(左后面)
设备井带电梯 (约1平方米/2平方米)(左面中间靠后)
接待室1 (约22平方米)(左前面)
接待室2 (约22平方米)(右前面)
三转楼梯 (约12平方米)(后面中间靠左)

A1180号别墅二层室内功能介绍:
门楼上空 (约37平方米)(前面中间)
大厅上空 (约84平方米)(门楼上空后面)
书房带阳台 (约17平方米/6平方米)(右后面)
客厅 (约24平方米)(后面中间)
公卫2 (约4平方米)(左面中间)
设备井带电梯 (约1平方米/2平方米)(左面中间靠后)
卧室1 (约12平方米)(后面中间靠左)
卧室2 (约12平方米)(后面中间靠右)
卧室3带卫生间3 (约16平方米/4平方米)(左前面)
卧室4带卫生间4、衣帽间 (约22平方米/7平方米/6平方米)(右前面)
三转楼梯带阳台 (约17平方米/6平方米)(左后面)

A1180号别墅三层室内功能介绍:
大露台 (约32平方米)(正前面)
大厅带阳台 (约27平方米/5平方米)(前面中间)
厨房带阳台 (约11平方米/6平方米)(右后面)
餐厅 (约44平方米)(后面中间)
公卫5 (约4平方米)(左面中间)
设备井带电梯 (约1平方米/2平方米)(左面中间靠后)
卧室5 (约12平方米)(后面中间靠左)
卧室6带卫生间6 (约16平方米/4平方米)(左前面)
卧室7带阳台 (约14平方米/4平方米)(前面中间靠左)
卧室8带阳台 (约14平方米/4平方米)(前面中间靠右)
卧室9 (约9平方米)(右面中间)
卧室10带卫生间7、衣帽间 (约22平方米/7平方米/6平方米)(右前面)
三转楼梯带阳台 (约17平方米/6平方米)(左后面)

A1180号别墅四层室内功能介绍:
大厅带阳台 (约27平方米/5平方米)(前面中间)
厨房带阳台 (约11平方米/6平方米)(右后面)
餐厅 (约44平方米)(后面中间)
公卫8 (约4平方米)(左面中间)
设备井带电梯 (约1平方米/2平方米)(左面中间靠后)
卧室11 (约12平方米)(后面中间靠左)
卧室12带卫生间9 (约16平方米/4平方米)(左前面)
卧室13带阳台 (约14平方米/4平方米)(前面中间靠左)
卧室14带阳台 (约14平方米/4平方米)(前面中间靠右)
卧室15 (约9平方米)(右面中间)
卧室16带卫生间10、衣帽间 (约22平方米/7平方米/6平方米)(右前面)
三转楼梯带阳台 (约17平方米/6平方米)(左后面)

A1180号别墅五层室内功能介绍:
大厅带阳台 (约27平方米/5平方米)(前面中间)
厨房带阳台 (约11平方米/6平方米)(右后面)
餐厅 (约44平方米)(后面中间)
公卫11 (约4平方米)(左面中间)
设备井带电梯 (约1平方米/2平方米)(左面中间靠后)
卧室17 (约12平方米)(后面中间靠左)
卧室18带卫生间12 (约16平方米/4平方米)(左前面)
卧室19带阳台 (约14平方米/4平方米)(前面中间靠左)
卧室20带阳台 (约14平方米/4平方米)(前面中间靠右)
卧室21 (约9平方米)(右面中间)
卧室22带卫生间13、衣帽间 (约22平方米/7平方米/6平方米)(右前面)
三转楼梯带阳台 (约17平方米/6平方米)(左后面)

A1180号别墅六层室内功能介绍:
大厅带阳台 (约27平方米/5平方米)(前面中间)
厨房带阳台 (约11平方米/6平方米)(右后面)
餐厅 (约44平方米)(后面中间)
公卫14 (约4平方米)(左面中间)
设备井带电梯 (约1平方米/2平方米)(左面中间靠后)
卧室23 (约12平方米)(后面中间靠左)
卧室24带卫生间15 (约16平方米/4平方米)(左前面)
卧室25带阳台 (约14平方米/4平方米)(前面中间靠左)
卧室26带阳台 (约14平方米/4平方米)(前面中间靠右)
卧室27 (约9平方米)(右面中间)
卧室28带卫生间16、衣帽间 (约22平方米/7平方米/6平方米)(右前面)
三转楼梯带阳台 (约17平方米/6平方米)(左后面)

A1180号别墅七层室内功能介绍:
卧室29 (约14平方米)(左面中间)
卧室30 (约27平方米)(右后面)
衣帽间带卫生间18 (约14平方米/6平方米)(右面中间)
大厅 (约64平方米)(后面中间)
露台 (约122平方米)(前面)
公卫17 (约4平方米)(左后间)
设备井带电梯 (约1平方米/2平方米)(左面中间靠后)
三转楼梯 (约17平方米)(后面中间靠左)

A1180号别墅外墙主要材料:
天然岩石漆、湿贴火烧面黄锈石、劈开砖、欧式石材构件线条、、中式石材构件线条、仿古瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
