农村大户型五层自建别墅设计图纸,室内功能齐全

农村大户型五层自建别墅设计图纸,室内功能齐全

  • 推荐星级:
  • 图纸编号:A1199号
  • 占地面积:175平方米
  • 结构类型:框架结构
  •
  • 图纸价格:3999元
  • 图纸介绍
A1199号别墅设计图纸及效果图介绍:
占地规格:门面16.5米X深度15.7米
一层面积:175.81平方米
二层面积:150.41平方米
三层面积:162.16平方米
四层面积:149.06平方米
五层面积:96.43平方米
建筑面积:720.76平方米

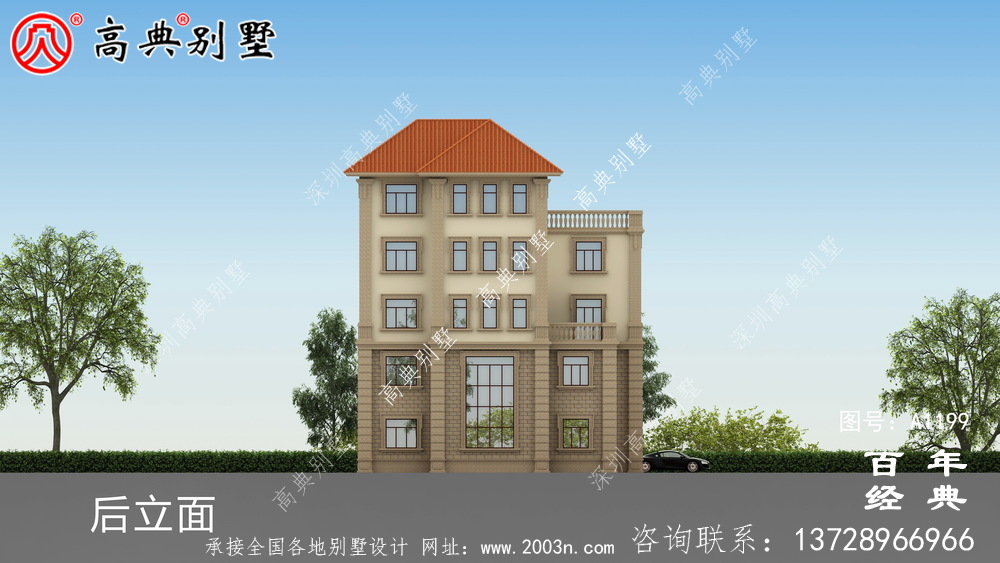

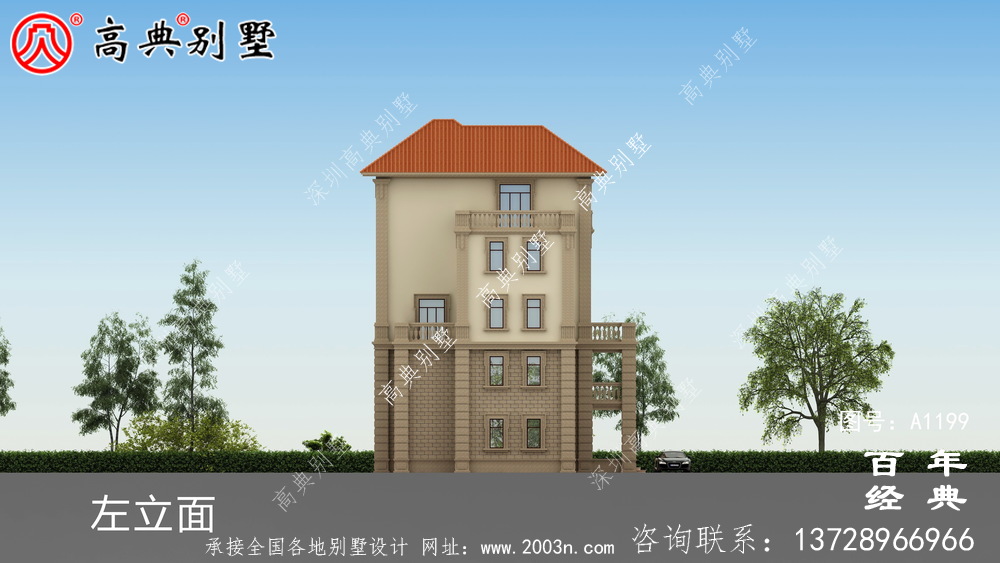

图纸内容:效果图13张施工图92张A3(即建筑、结构、给排水、电气四个专业)



A1199号别墅首层室内功能介绍:
门廊 (约11平方米)(前面中间)
玄关 (约21平方米)(前面中间)
客厅 (约40平方米)(后面中间)
圆弧楼梯 (约16平方米)(右前面)
公卫1 (约6平方米)(右面中间)
卧1 (约13平方米)(右后面)
餐厅 (约30平方米)(左前面)
厨房 (约12平方米)(左后面)

A1199号别墅二层室内功能介绍:
起居厅带阳台 (约33平方米/11平方米)(前面中间)
客厅上空 (约25平方米)(后面中间)
圆弧楼梯 (约16平方米)(右前面)
普通楼梯 (约9平方米)(右面中间)
棋牌室 (约13平方米)(右后面)
卧2 (约17平方米)(左前面)
公卫2 (约9平方米)(左面中间)
卧3 (约12平方米)(左后面)

A1199号别墅三层室内功能介绍:
起居厅带露台1 (约33/11平方米)(前面中间)
卧4 (约16平方米)(右前面)
普通楼梯 (约9平方米)(右面中间)
卧5 (约13平方米)(右后面)
公卫3 (约5平方米)(右后面)
卧6带露台2 (约17/12平方米)(后面中间)
卧7带卫4 (约17/9平方米)(左前面)

A1199号别墅四层室内功能介绍:
起居厅 (约33平方米)(前面中间)
卧8 (约16平方米)(右前面)
普通楼梯 (约9平方米)(右面中间)
卧9 (约13平方米)(右后面)
公卫5 (约5平方米)(右后面)
卧10 (约17平方米)(后面中间)
卧11带卫6 (约17/9平方米)(左前面)

A1199号别墅五层室内功能介绍:
起居厅 (约33平方米)(前面中间)
露台3 (约16平方米)(右前面)
普通楼梯 (约9平方米)(右面中间)
卧12 (约13平方米)(右后面)
公卫7 (约5平方米)(右后面)
卧13 (约17平方米)(后面中间)
露台4 (约30平方米)(左前面)

A1199号别墅外墙主要材料:劈开砖、天然岩石漆、真石漆、屋面310X310S瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
