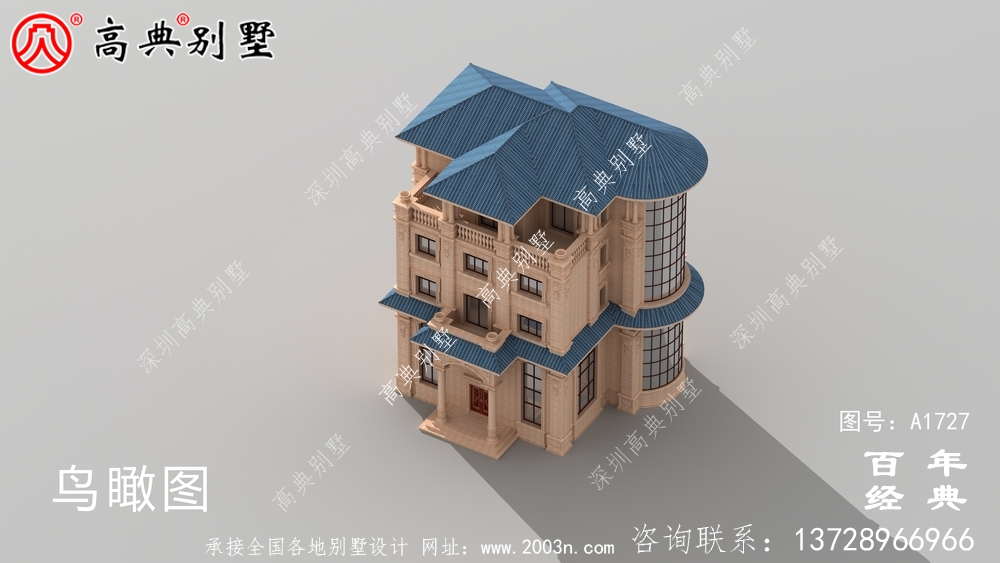

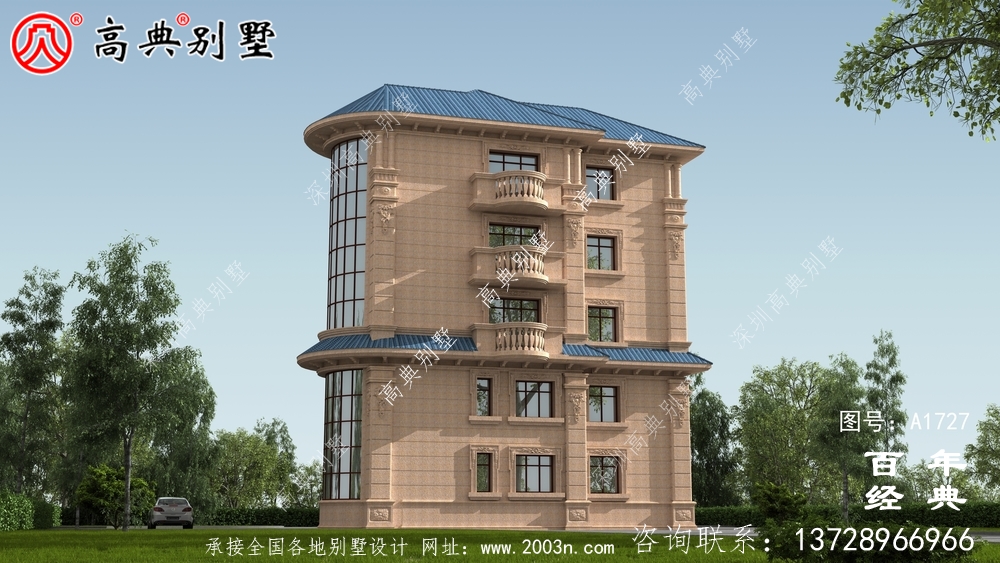

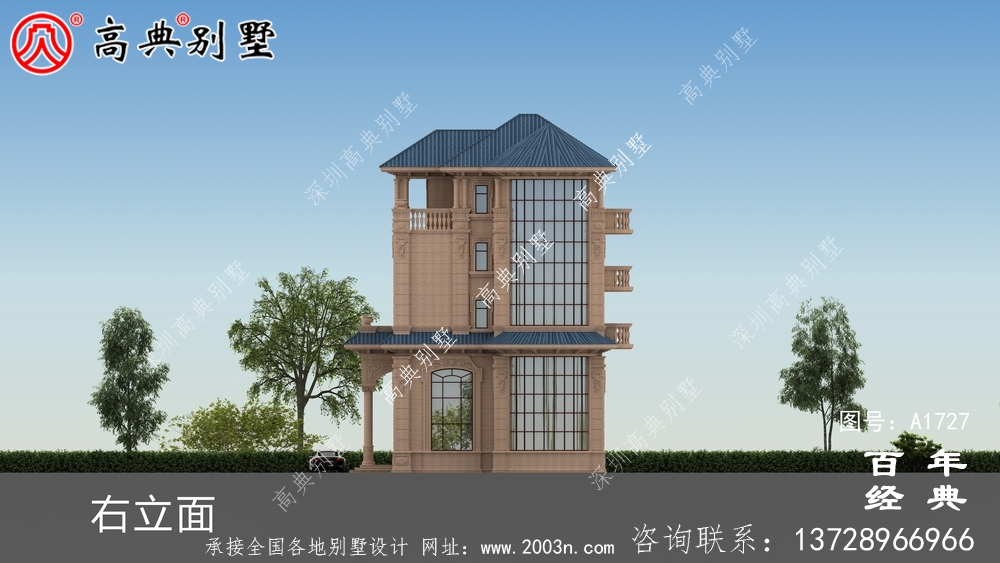

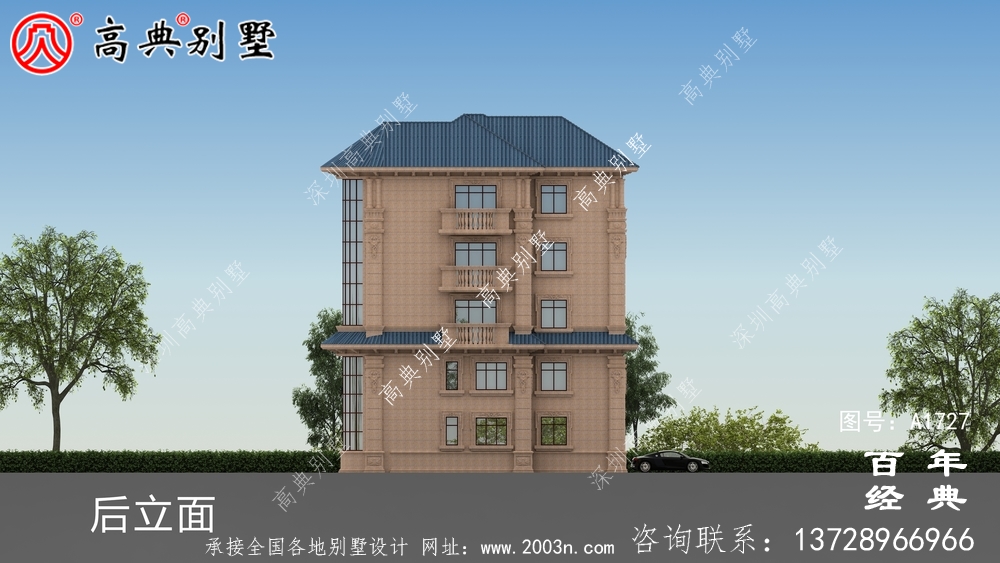

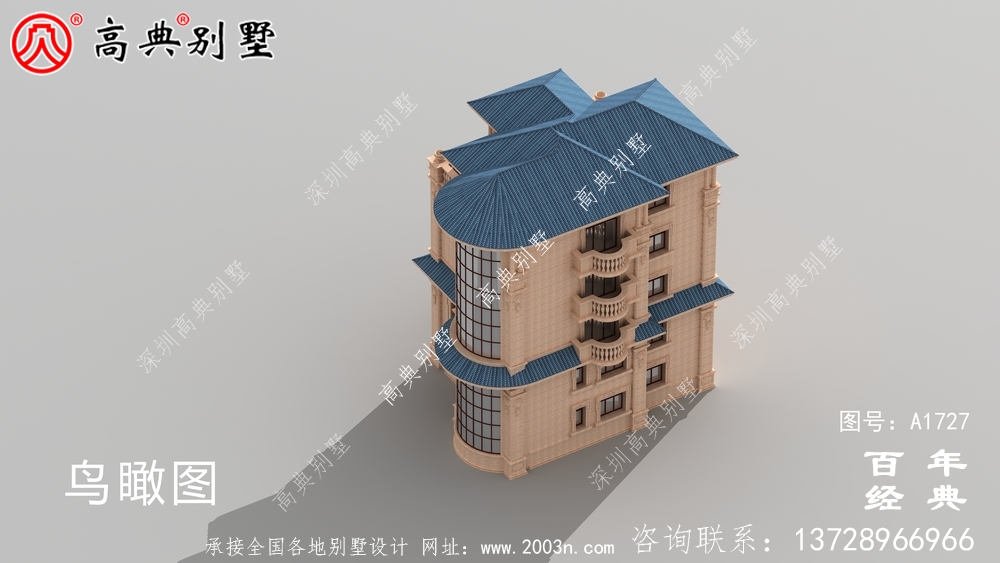

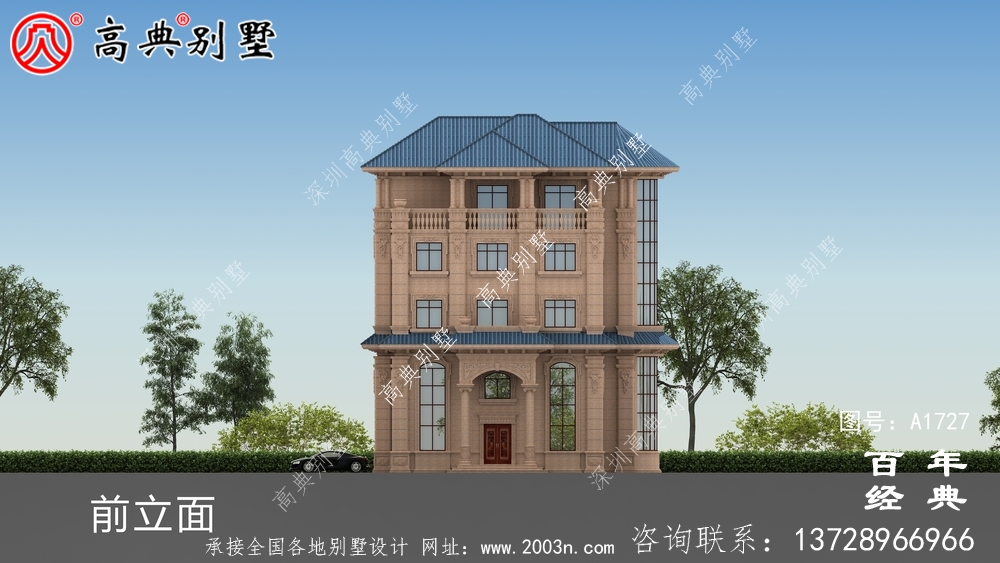

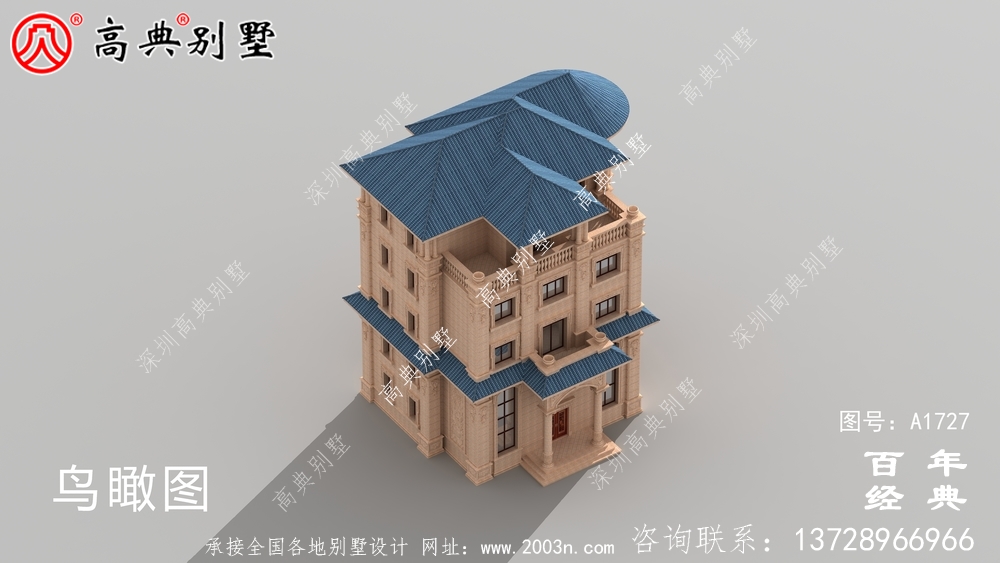

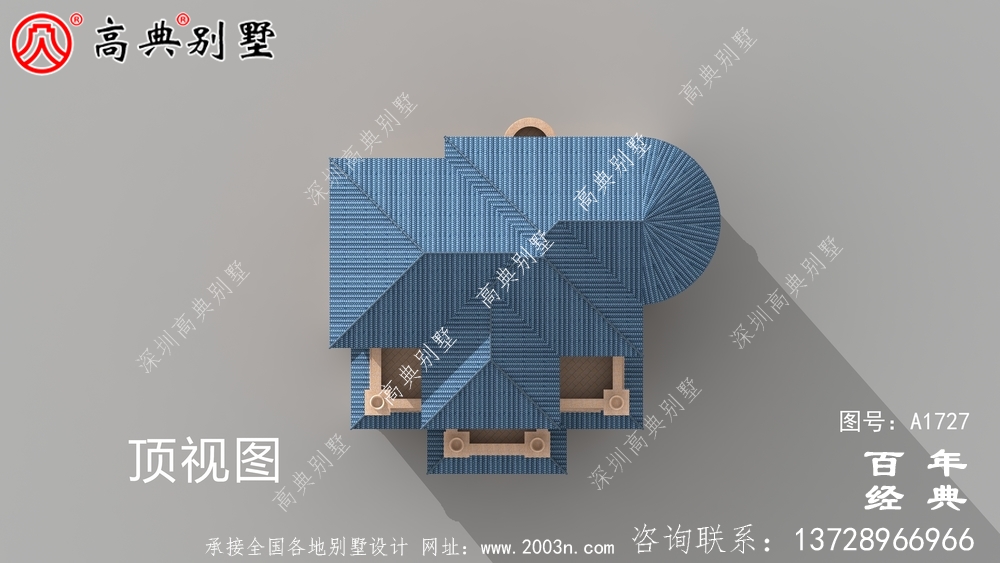

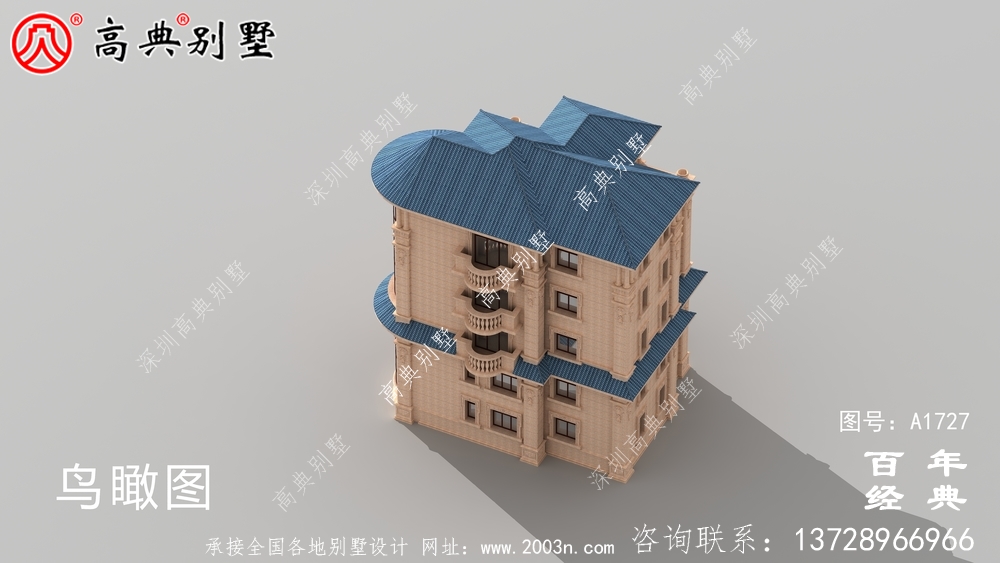

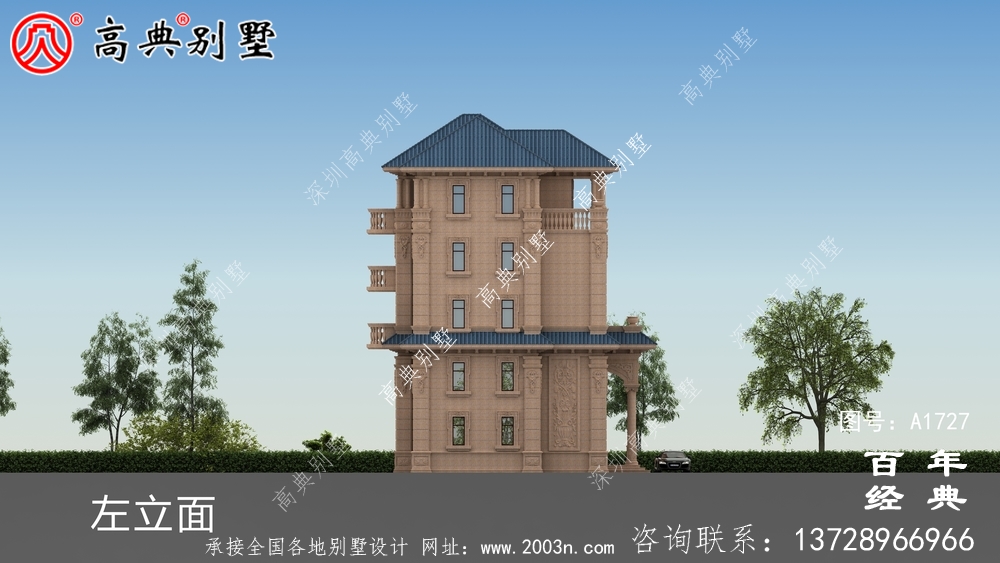

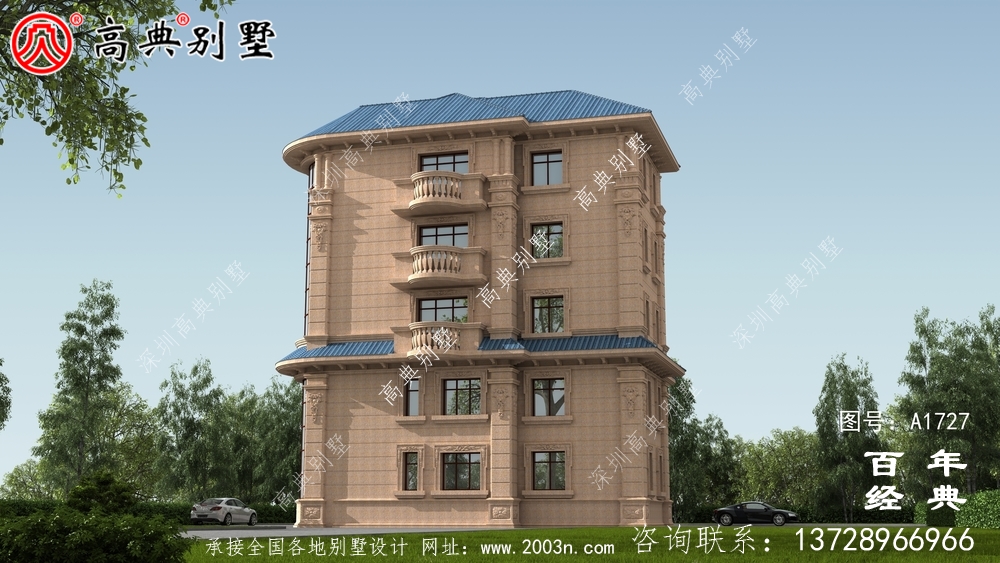

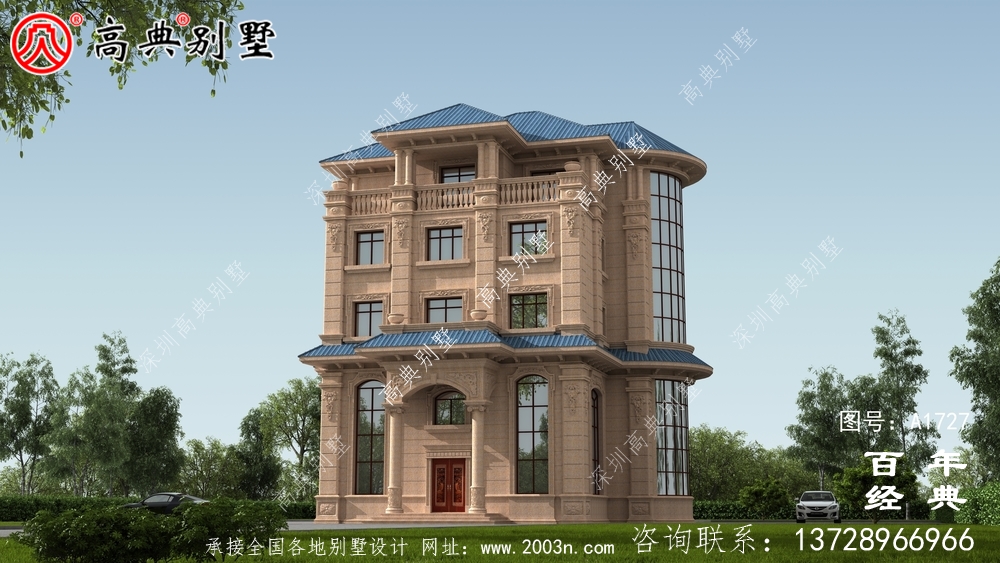

复式五层欧式别墅外观效果图_农村五层别墅设计

复式五层欧式别墅外观效果图_农村五层别墅设计

  • 推荐星级:
  • 图纸编号:A1727号
  • 占地面积:156平方米
  • 结构类型:框架结构
  •
  • 图纸价格:3999元
  • 图纸介绍
     盖房子是一生的大事,无论什么事情都要从长期的商谈中考虑,建造什么样的房子都必须考虑到周围的环境和地形等。
A1727号别墅设计图纸及效果图介绍:

占地规格:门面16.9米X深度15.2米
一层面积:156.84平方米
二层面积:115.45平方米
三层面积:153.43平方米
四层面积:153.43平方米
五层面积:121.867平方米
建筑面积:701.01平方米
庭院面积未计入建筑面积
图纸内容:效果图13张施工图117张A3(即建筑、结构、给排水、电气四个专业)




A1727号别墅首层室内功能介绍:
门廊 (约20平方米)(前面中间)
客厅 (约42平方米)(大门后)
卧1带卫1 (约14平方米/4平方米)(左前面)
圆弧楼梯 (约21平方米)(右后面)
公卫2 (约6平方米)(后面中间靠右)
餐厅 (约17平方米)(后面中间)
厨房 (约9平方米)(左后面)
储藏室 (约6平方米)(左后面)

A1727号别墅二层室内功能介绍:
门廊上空 (约20平方米)(前面中间)
客厅上空 (约32平方米)(右前面)
圆弧楼梯 (约21平方米)(右后面)
卧2带卫3 (约17平方米/6平方米)(后面中间)
卧3 (约14平方米)(左后面)
公卫4 (约6平方米)(左后面)

A1727号别墅三层室内功能介绍:
卧4带卫5 (约16平方米/4平方米)(右前面)
卧5带前厅带卫6带露台1 (约12平方米/20平方米/7平方米/7平方米)(左前面)
圆弧楼梯 (约16平方米)(右后面)
起居厅带阳台1 (约33平方米/4平方米)(后面中间)
卧6带卫7 (约14平方米/6平方米)(左后面)

A1727号别墅四层室内功能介绍:
卧7带卫8 (约16平方米/4平方米)(右前面)
卧8带前厅带卫9 (约12平方米/20平方米/7平方米)(左前面)
圆弧楼梯 (约16平方米)(右后面)
起居厅带阳台2 (约33平方米/4平方米)(后面中间)
卧9带卫10 (约14平方米/6平方米)(左后面)

A1727号别墅五层室内功能介绍:
阳台3及露台2 (约30平方米)(前面)
卧10带卫11 (约14平方米/7平方米)(中间及左面中间)
圆弧楼梯 (约16平方米)(右后面)
起居厅带露台3 (约40平方米/4平方米)(后面中间)
卧11带卫12 (约14平方米/6平方米)(左后面)

A1727号别墅外墙主要材料:荔枝面永定红石材


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
