新型农村房屋设计图

新型农村房屋设计图

  • 推荐星级:
  • 图纸编号:A79号
  • 占地面积:191.66平方米
  • 结构类型:框架结构
  •
  • 图纸价格:8000元
  • 图纸介绍

       从农村走出来的人,对老家都有很深的感情。在外拼搏多年,趁手里有钱建个小别墅,暂时远离城市的喧嚣,让自己获得片刻的安宁,也是极好的。这款新型农村房屋设计图,别墅外观靓丽,经济实惠实用,建在老家,非常合适。

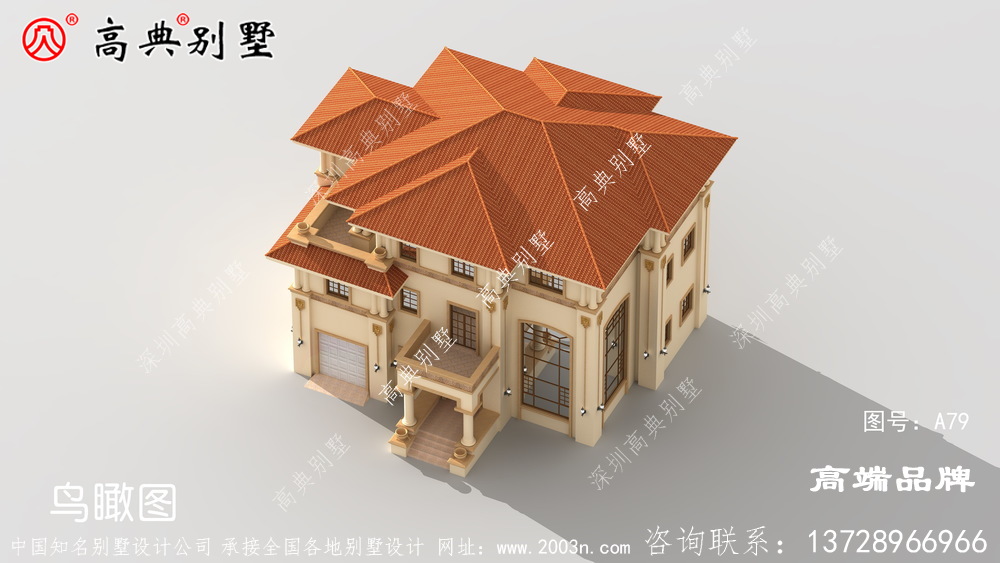

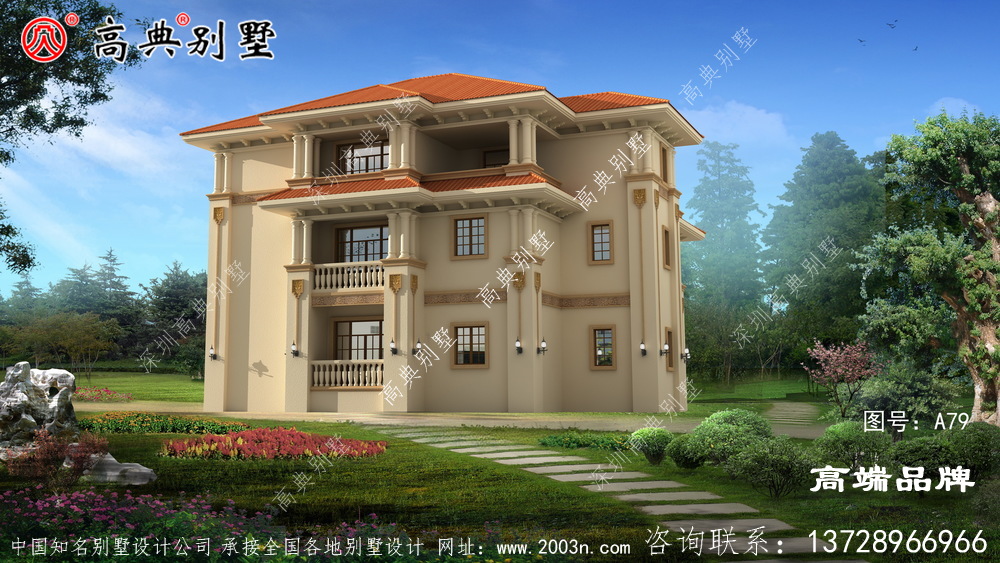

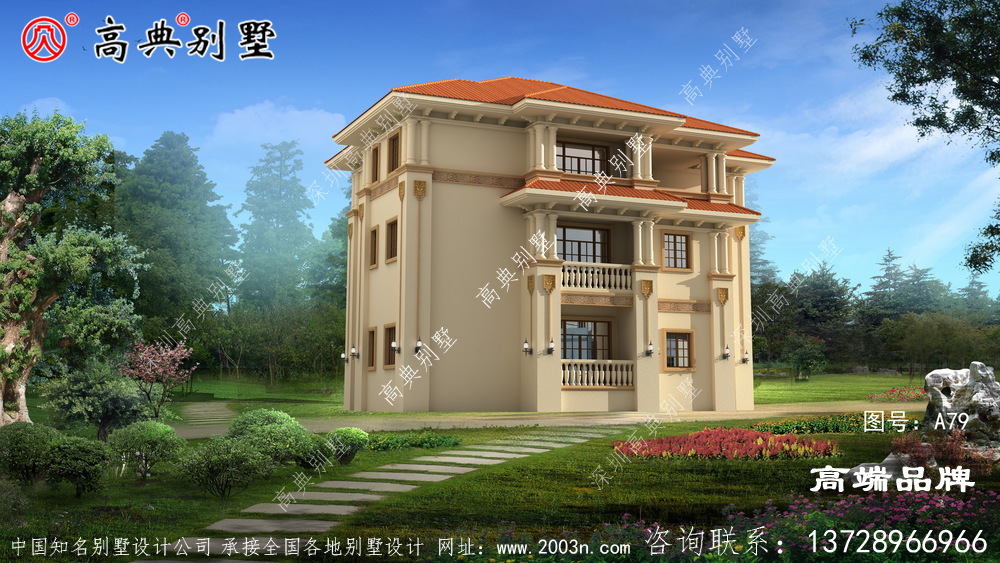

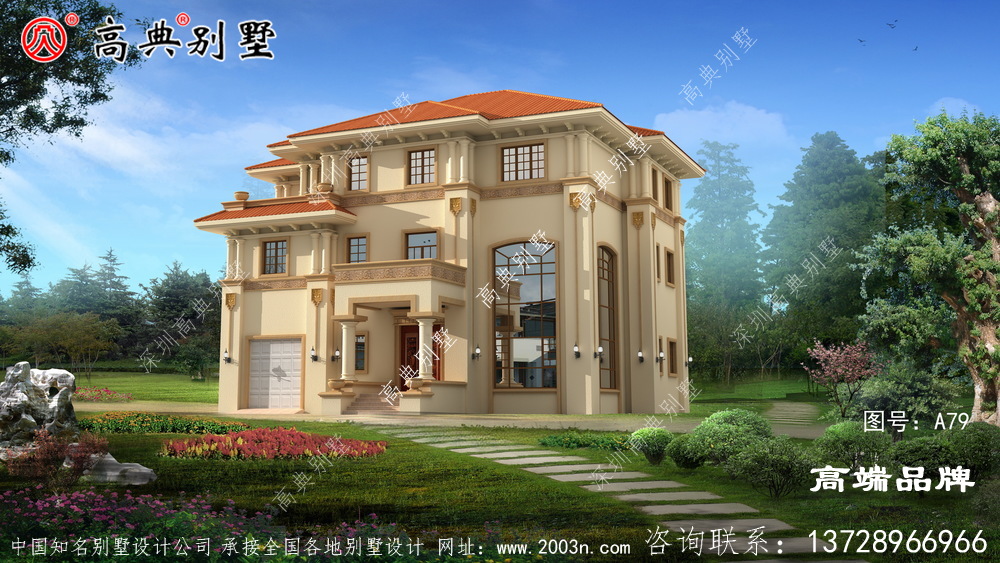

A79号别墅设计图纸及效果图介绍:
占地规格:门面17.5米X深度16米(未计台阶凸出1.2米)
一层面积:191.66平方米
二层面积:157.81平方米
三层面积:162.25平方米
建筑面积:511.72平方米
图纸张数:效果图13张、施工图共69张A3规格(即建施、结施、水施、电施)




A79号别墅首层室内功能介绍:
门楼 (约8平方米)(前面中间)
普通楼梯 (约11平方米)(左前面靠右)
车库 (约23平方米)(左前面)
卫生间带洗衣房 (约8平方米/4平方米)(左面中间)
厨房 (约13平方米)(左后面)
餐厅带阳台 (约21平方米/4平方米)(后面中间)
卧室1带卫生间 (约16平方米/4平方米)(右后面)
复式客厅 (约36平方米)(右前面)

A79号别墅二层室内功能介绍:
小厅带露台 (约19平方米/8平方米)(前面中间)
普通楼梯 (约11平方米)(左前面靠右)
卧室2带卫生间 (约18平方米/5平方米)(左前面)
卫生间 (约8平方米)(左面中间)
卧室3 (约13平方米)(左后面)
卧室4带卫生间、衣帽间、书房、阳台 (约16平方米/4平方米/9平方米/11平方米/4平方米)(右后面)
客厅挑空 (约20平方米)(右前面)

A79号别墅三层室内功能介绍:
小厅 (约25平方米)(前面中间)
普通楼梯 (约11平方米)(左前面靠右)
露台 (约16平方米)(左前面)
卫生间 (约11平方米)(左面中间)
娱乐空间 (约14平方米)(左面中间靠右)
阳台 (约13平方米)(左后面)
卧室5带阳台 (约14平方米/4平方米)(后面中间)
卧室6带衣帽间、书房、卫生间 (约24平方米/6平方米/8平方米/4平方米)(右面)

A79号别墅别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、蘑菇面黄锈石、欧式水泥构件线条、屋面310X310S瓦




图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
