受欢迎的三层自建别墅设计图

受欢迎的三层自建别墅设计图

  • 推荐星级:
  • 图纸编号:A101号
  • 占地面积:169.50平方米
  • 结构类型:框架结构
  •
  • 图纸价格:8000元
  • 图纸介绍

       对于老人家来说,住在商品房是很痛苦的事情,尤其是高层楼房,上下楼梯不方便,乘坐电梯又会觉得头昏眼花,每天只能宅在家里,想到楼下晒晒太阳都难,而且左右邻居平时都是紧闭着门,家里的小孩去上班、上学,自己一个人白天每一个人说话,老人的孤独,既心酸又无奈。农村人向来就讲究落叶归根。人老了,总是格外怀念家乡,埋葬故土。所以,如有有条件,在老家盖一栋小别墅,哪怕只有一层,让老人回乡养老,平时可以和村里的人闲谈聊天,独栋天地楼,想晒太阳也很方便,对老人的身体大有裨益。自己今后也可以回去养老,逢年过节还能回乡与亲戚朋友,小时候的玩伴相聚,何乐而不为?今天给大家分享的这款别墅,适合宅基地比较大的家庭建造,厨房餐厅可以独立设计,也可以将一间卧室稍作改造,具有较高灵活性。下面一起来看看户型详细介绍。

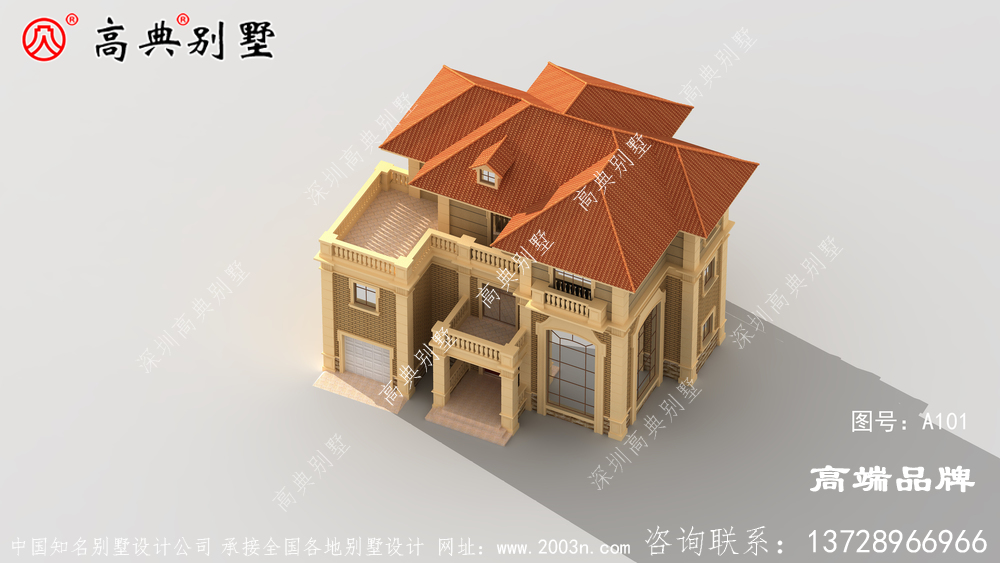

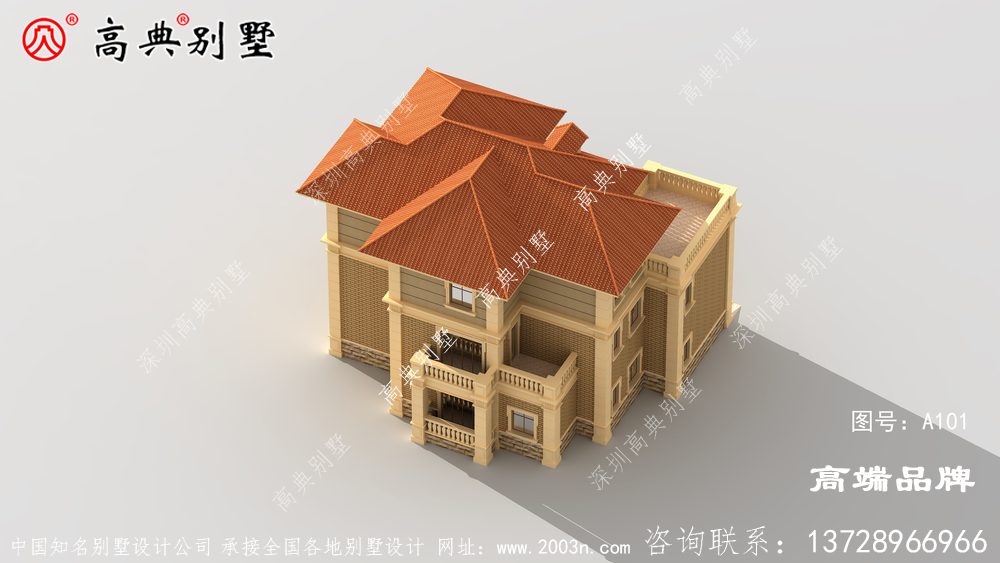

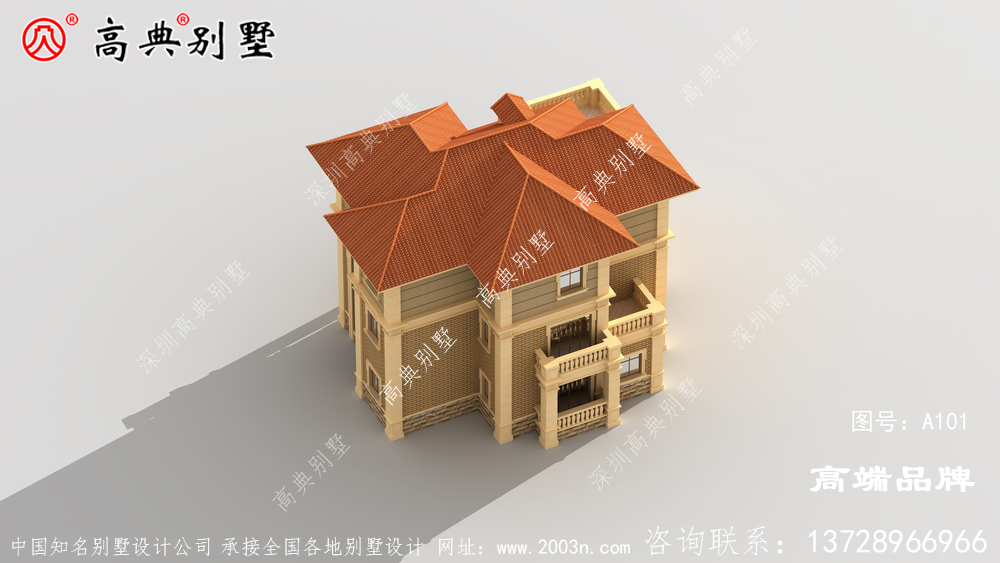

A101号别墅设计图纸及效果图介绍:
占地规格:门面16.7米X深度14.7米
一层面积:169.50平方米
二层面积:123.75平方米
三层面积:111.90平方米
建筑面积:405.15平方米
图纸张数:效果图13张、施工图共66张A3规格(即建施、结施、水施、电施)




A101号别墅首层室内功能介绍:
门楼 (约11平方米)(前面中间)
电梯及储藏间 (约3平方米/2平方米)(左前面靠右)
车库 (约23平方米)(左前面)
普通楼梯 (约11平方米)(左面中间)
卫生间 (约7平方米)(左面中间靠后)
厨房 (约6平方米)(左后面)
餐厅带阳台 (约13平方米/4平方米)(后面中间)
卧室1带卫生间 (约17平方米/6平方米)(右后面)
复式客厅及玄关 (约33平方米)(右前面)

A101号别墅二层室内功能介绍:
小厅带露台 (约13平方米/10平方米)(前面中间)
电梯 (约3平方米)(左前面靠右)
卧室2带卫生间 (约18平方米/6平方米)(左前面)
普通楼梯 (约11平方米)(左面中间)
卫生间 (约7平方米)(左面中间靠后)
娱乐间带露台 (约14平方米/12平方米)(后面中间)
卧室3带卫生间 (约17平方米/6平方米)(右后面)
客厅挑空 (约23平方米)(右前面)

A101号别墅三层室内功能介绍:
小厅带大露台 (约14平方米/33平方米)(前面中间/左前面)
普通楼梯带电梯 (约11平方米/3平方米)(左面中间)
卧室4带卫生间 (约13平方米/4平方米)(左后面)
卧室5带卫生间、衣帽间、书房 (约25平方米/6平方米/6平方米/8平方米)(右面)

A101号别墅别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、蘑菇面黄锈石、外墙劈开砖、欧式水泥构件线条、屋面310X310S瓦




图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
