干净实用的三层别墅设计图

干净实用的三层别墅设计图

  • 推荐星级:
  • 图纸编号:a216号
  • 占地面积:105.78平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍

       每个人都曾梦想着有一栋属于自己的别墅,有着最具韵味的装饰,带着露台,上面放满鲜花,有个休闲的地方,里面摆一处卧榻,既可以休息,又可以观赏月光和鲜花。人生就是这样,别墅的外观不一定要很气派,但一定要让人感觉舒服。

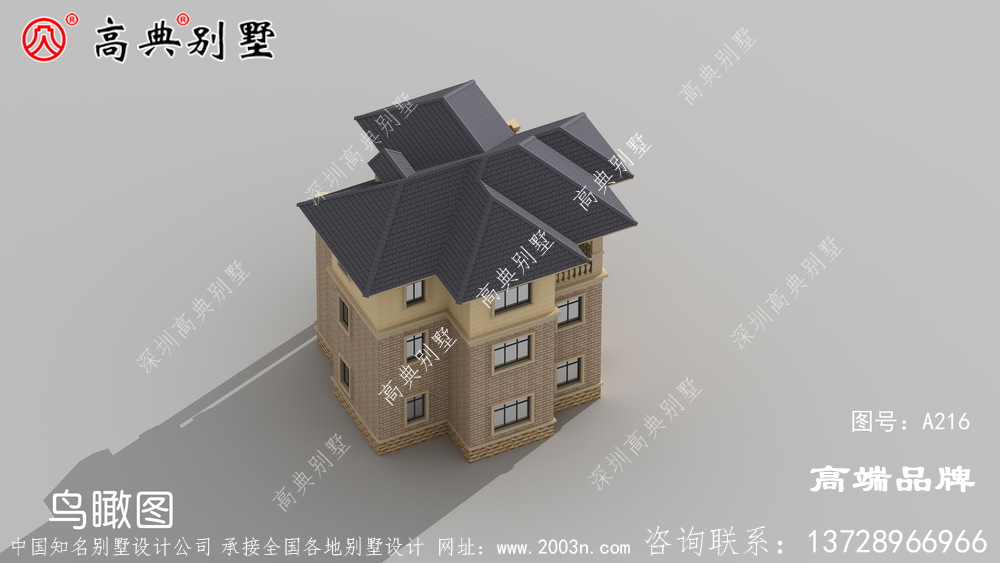

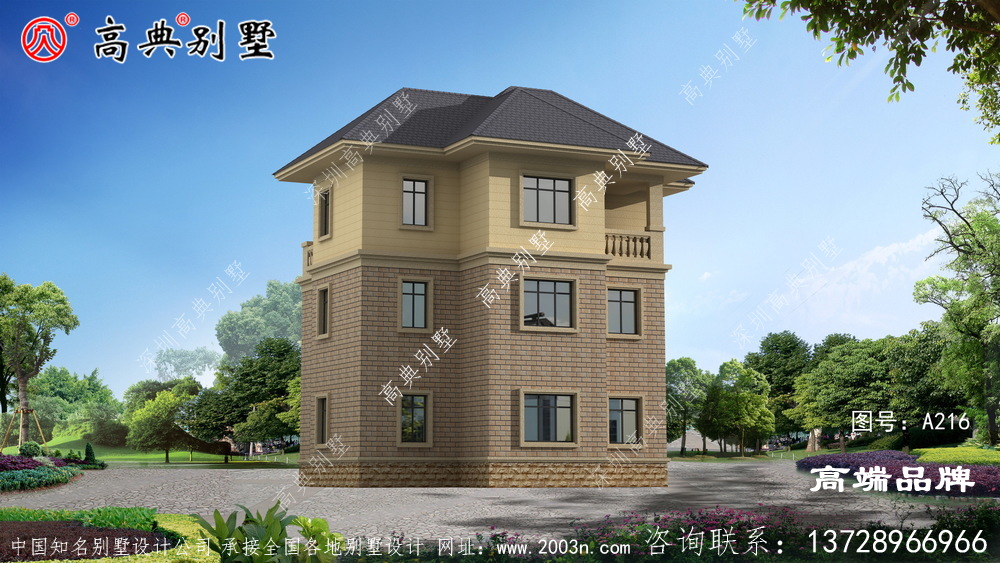

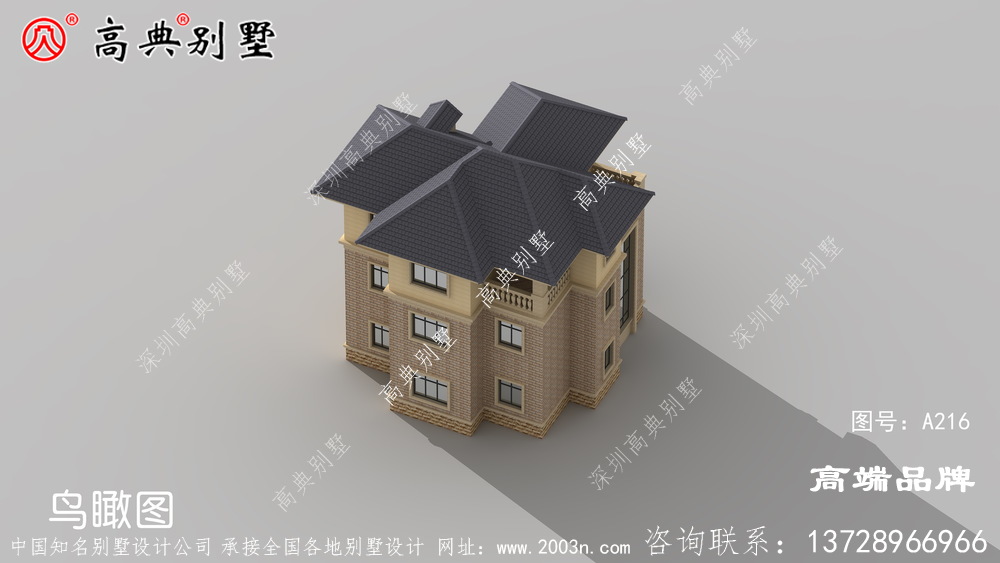

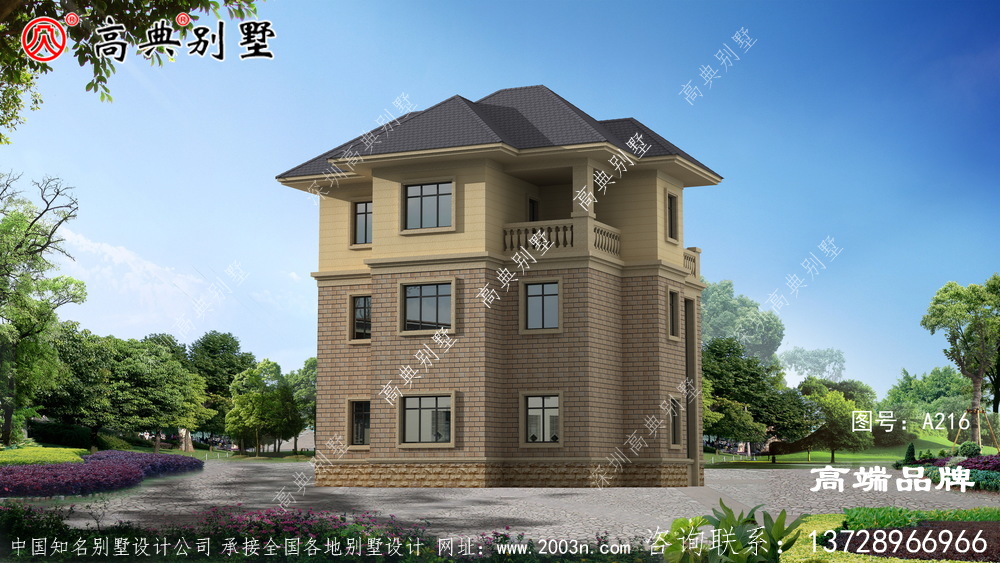

a216号别墅设计图纸及效果图介绍:
占地规格:门面11.9米X深度12.7米
一层面积:105.78平方米
二层面积:79.19平方米
三层面积:70.73平方米
建筑面积:255.71平方米
图纸张数:效果图13张、施工图共67张A3规格(即建施、结施、水施、电施)




a216号别墅首层室内功能介绍:
门楼 (约3平方米)(前面中间)
玄关及复式客厅 (约23平方米)(左前面)
餐厅 (约14平方米)(后面中间)
厨房 (约7平方米)(左后面)
公卫 (约7平方米)(右面中间)
普通楼梯 (约9平方米)(左面中间)
卧室1 (约12平方米)(右前面)

a216号别墅二层室内功能介绍:
卧室2带衣帽间、卫生间 (约14平方米/7平方米/6平方米)(后面中间)
卧室3 (约12平方米)(右前面)
公卫 (约7平方米)(右面中间)
客厅挑空面积 (约23平方米)(左前面)
普通楼梯 (约9平方米)(左面中间)
起居厅 (约8平方米)(正中间)

a216号别墅三层室内功能介绍:
卧室4带阳台、卫生间 (约15平方米/7平方米/6平方米)(后面中间)
卧室5带露台1 (约13平方米/9平方米)(前面中间)
起居厅 (约8平方米)(正中间)
露台2 (约12平方米)(右前面)
公卫 (约7平方米)(右面中间)
普通楼梯 (约9平方米)(左面中间)

a216号别墅外墙主要材料: 外墙劈开砖、水泥构件葫芦柱栏杆、天然岩石漆、水泥构件线条、水泥平板瓦





图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
