三层别墅设计图纸

三层别墅设计图纸

  • 推荐星级:
  • 图纸编号:a861号
  • 占地面积:137.41平方米
  • 结构类型:框架结构
  •
  • 抗震等级:7度设防
  • 图纸介绍
       别墅以前在我们看来,都是有钱人才能居住的,其实现在大家条件好了,农村老家有宅基地,有条件也可以在农村自建一栋别墅,不仅居住的舒适,而且很有面子。

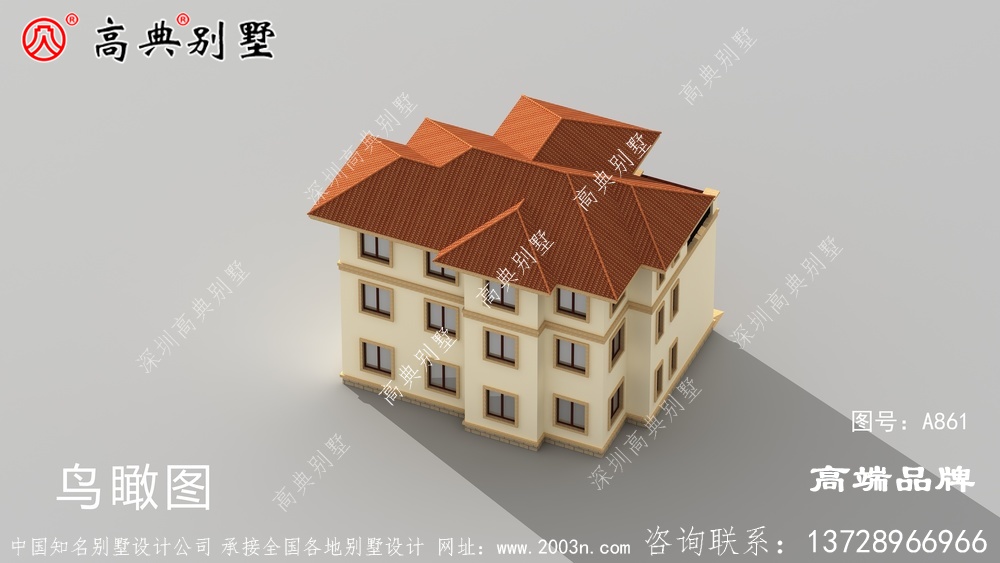

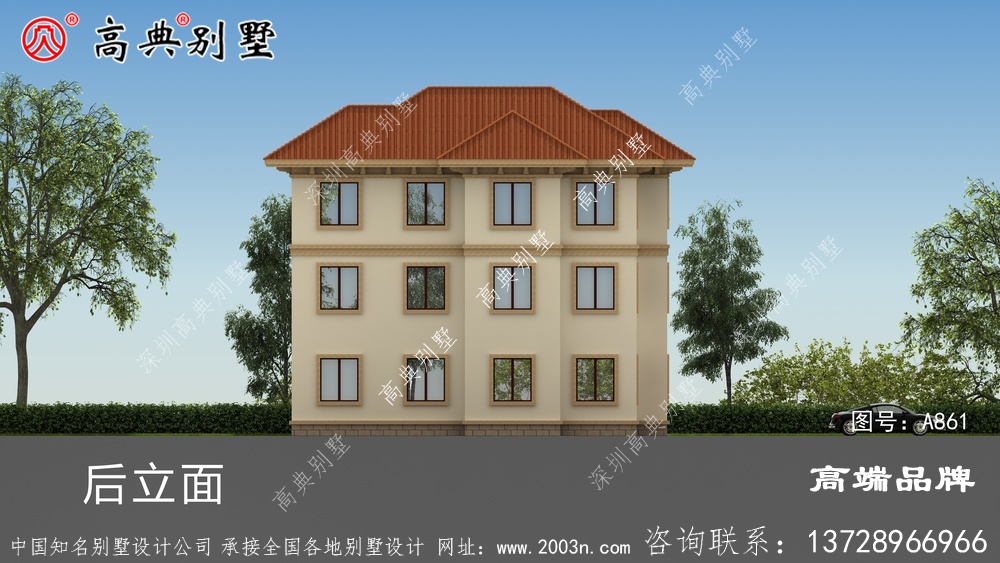

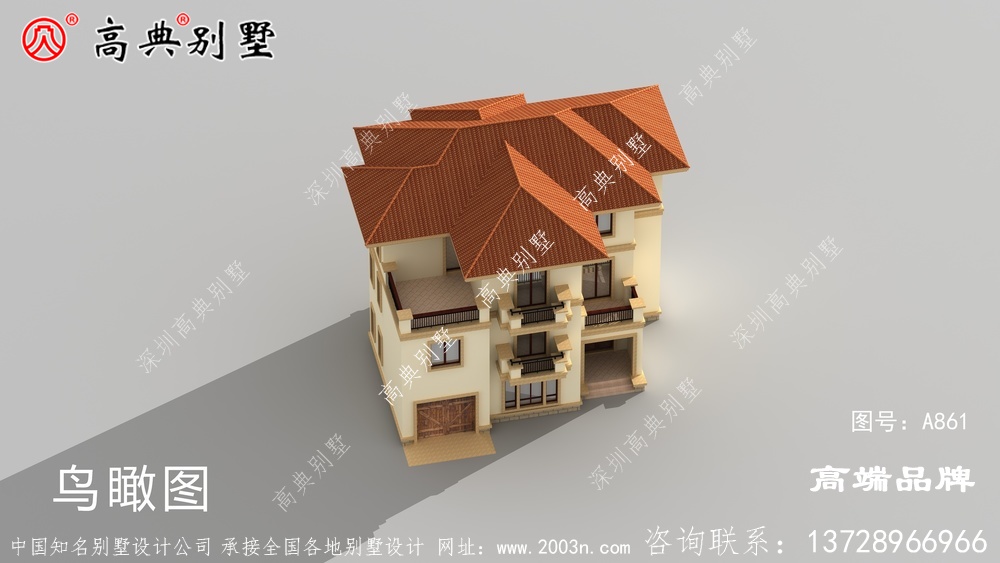

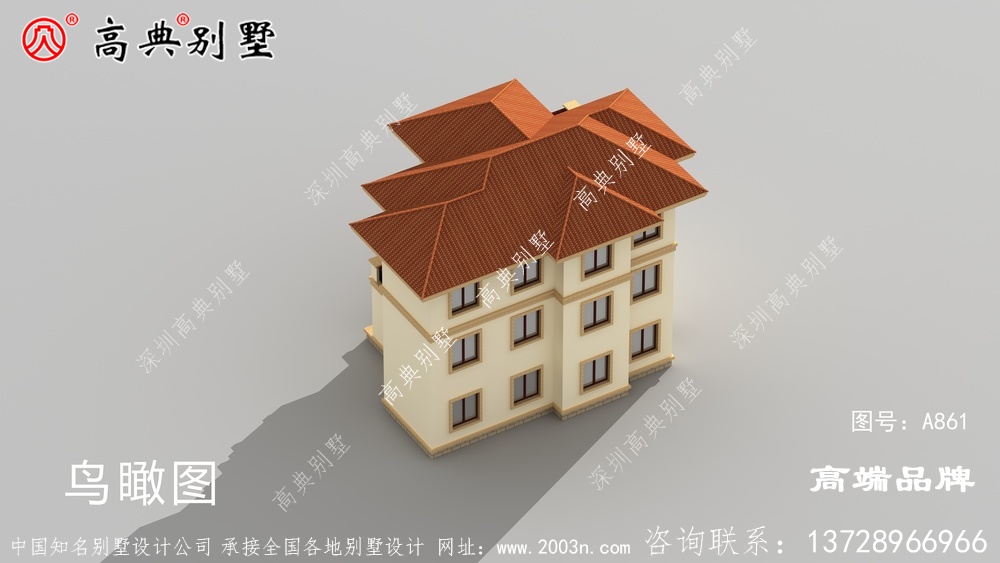

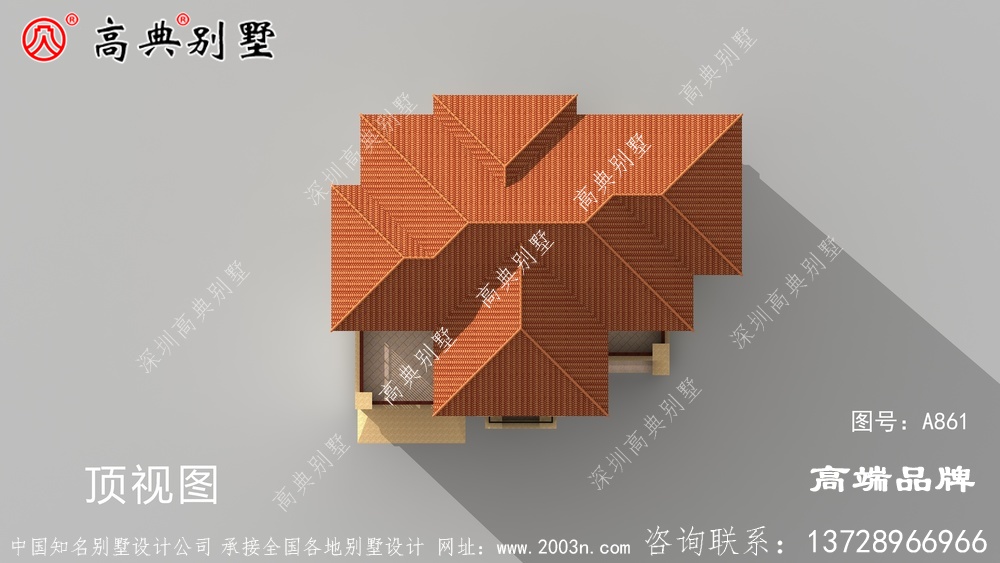

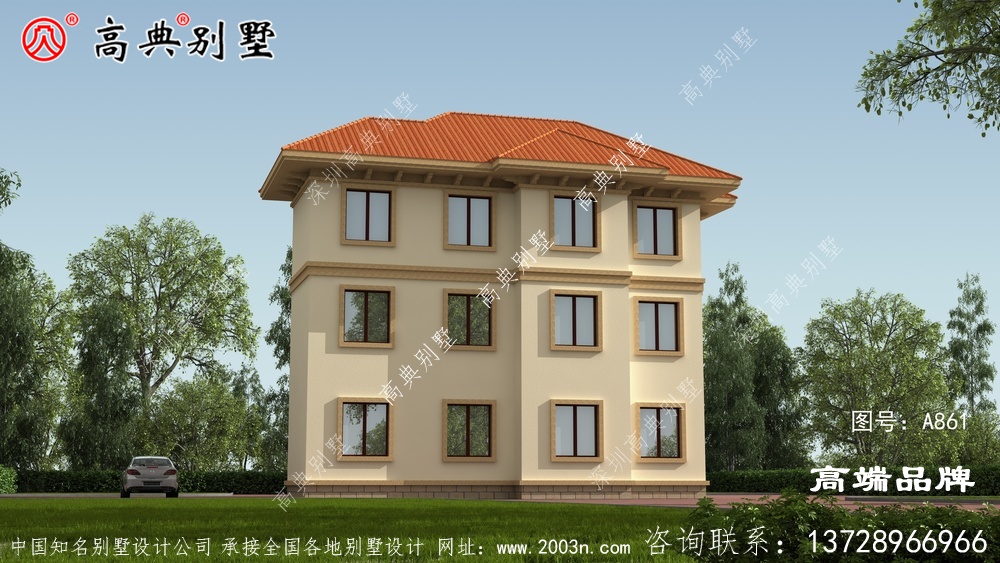

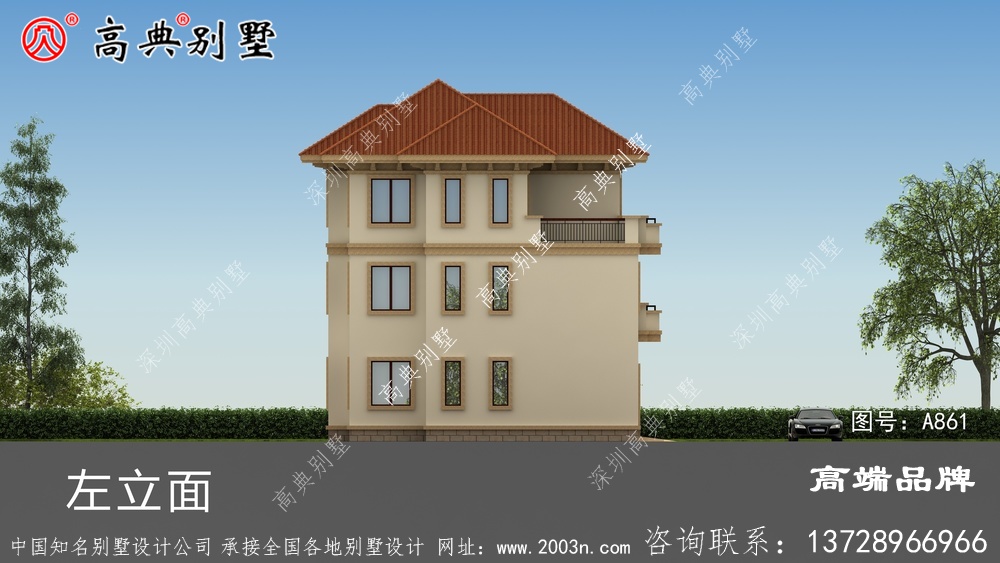

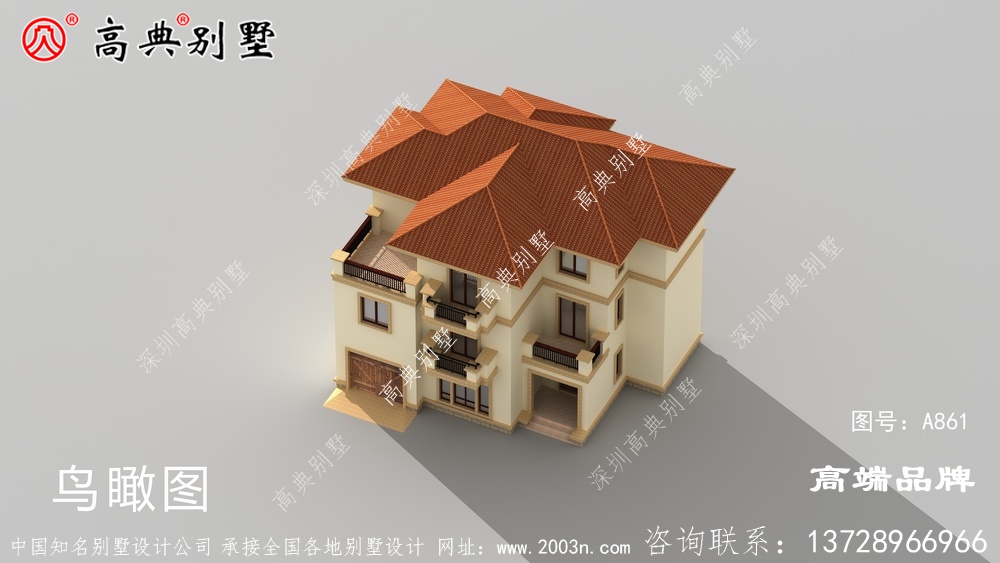

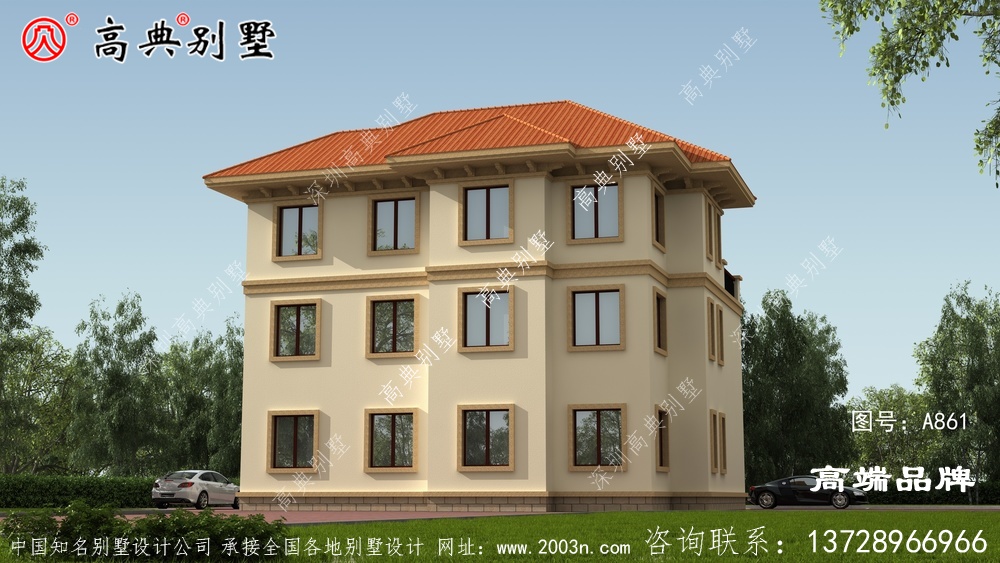

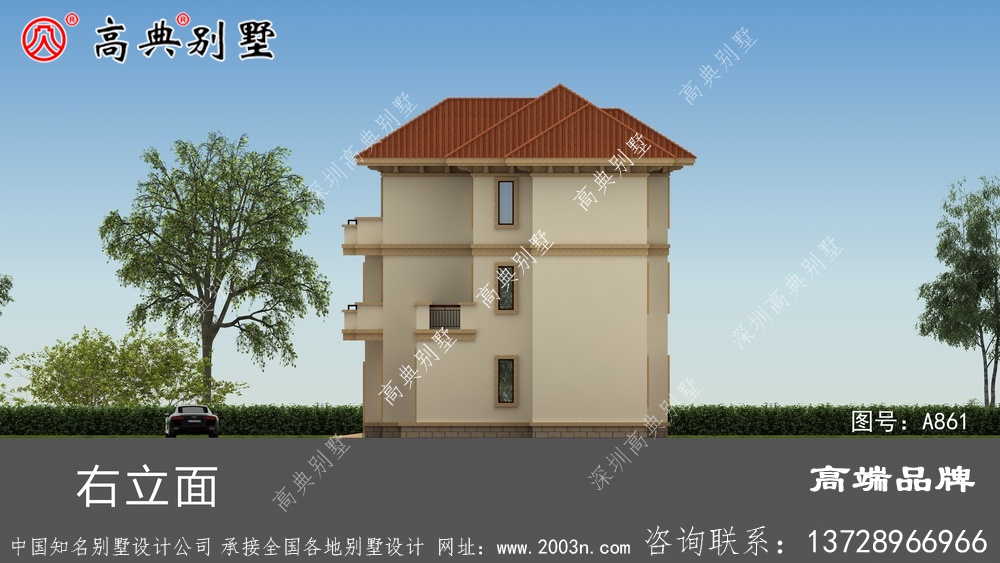

a861号别墅设计图纸及效果图介绍:
占地规格:门面14.8米X深度11.8米
一层面积:137.41平方米
二层面积:129.71平方米
三层面积:111.9平方米
建筑面积:379.01平方米
图纸内容:效果图13张施工图67张A3(即建筑、结构、给排水、电气四个专业)




a861号别墅首层室内功能介绍:
门楼 (约6平方米)(右前面)
门厅 (约7平方米)(门楼后面)
客厅 (约22平方米)(前面中间)
餐厅 (约16平方米)(左后面靠右)
厨房 (约7平方米)(左后面)
公卫1 (约4平方米)(左面中间)
三转楼梯 (约10平方米)(右后面靠左)
卧室1 (约12平方米)(右后面)
车库 (约22平方米)(左前面)

a861号别墅二层室内功能介绍:
卧室2 (约12平方米)(右后面)
卧室3带露台 (约14平方米/2平方米)(前面中间)
卧室4带卫生间3 (约17平方米/4平方米)(左前面)
卧室5带衣帽间 (约16平方米/7平方米)(左后面)
过厅带露台 (约16平方米/6平方米)(右前面)
三转楼梯 (约10平方米)(右后面靠左)
公卫2 (约4平方米)(左面中间)

a861号别墅三层室内功能介绍:
卧室6 (约12平方米)(右后面)
卧室7带露台 (约24平方米/2平方米)(前面中间)
卧室8带衣帽间、卫生间5 (约16平方米/7平方米/4平方米)(左后面)
三转楼梯 (约10平方米)(右后面靠左)
公卫4 (约4平方米)(左面中间)
露台 (约15平方米)(左前面)

a861号别墅外墙主要材料:
火烧面黄锈石墙脚、真石漆、铁栏杆、屋面310X310S瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
