高档别墅设计图纸

高档别墅设计图纸

  • 推荐星级:
  • 图纸编号:A1073号
  • 占地面积:265.60平方米
  • 结构类型:框架结构
  •
  • 图纸价格:10000元
  • 图纸介绍
      由于宅基地面积的限制,现在农村自建房本着小而精致,回归自然的原则,将自然的宁静与现代生活美学交织融合,轻享生活本身。

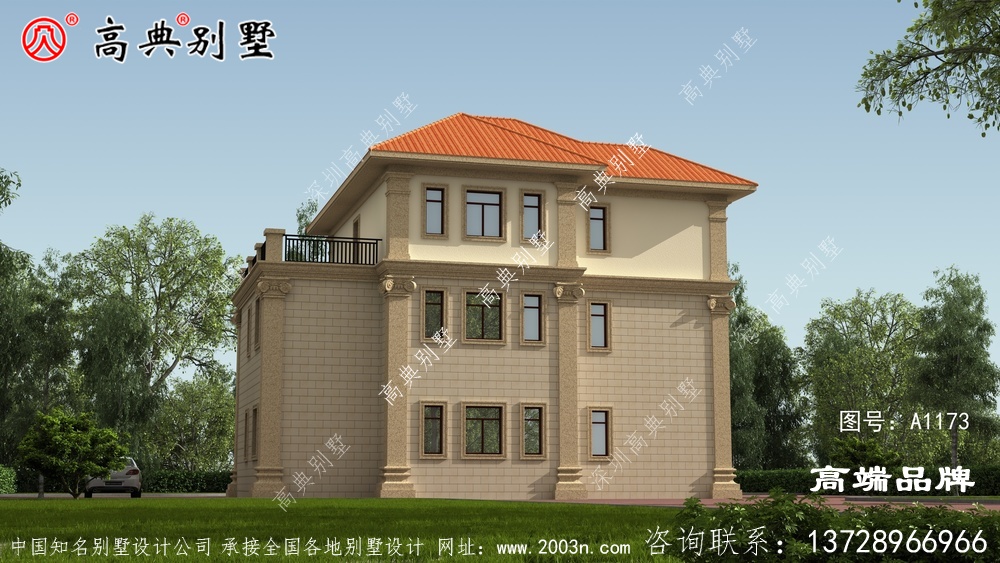

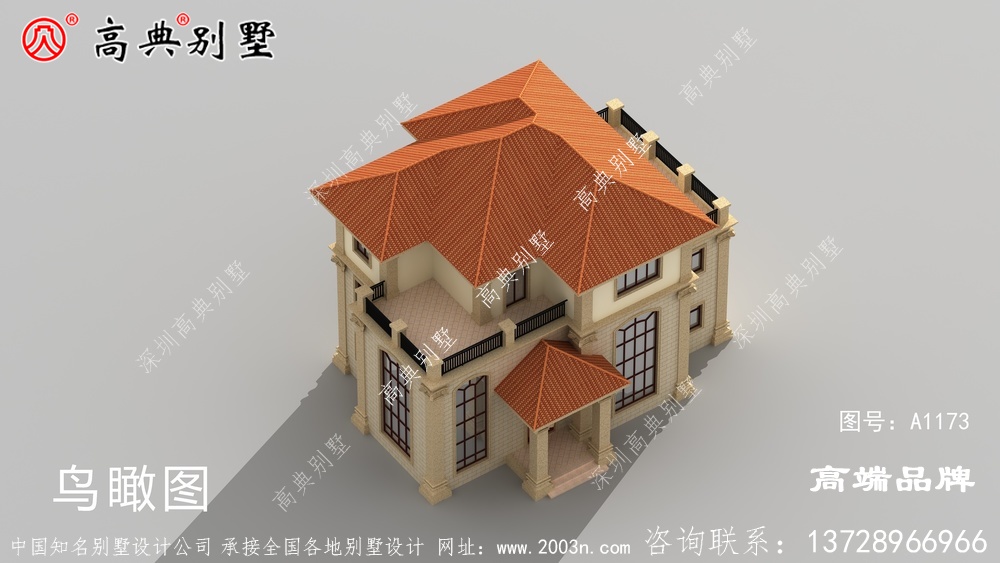

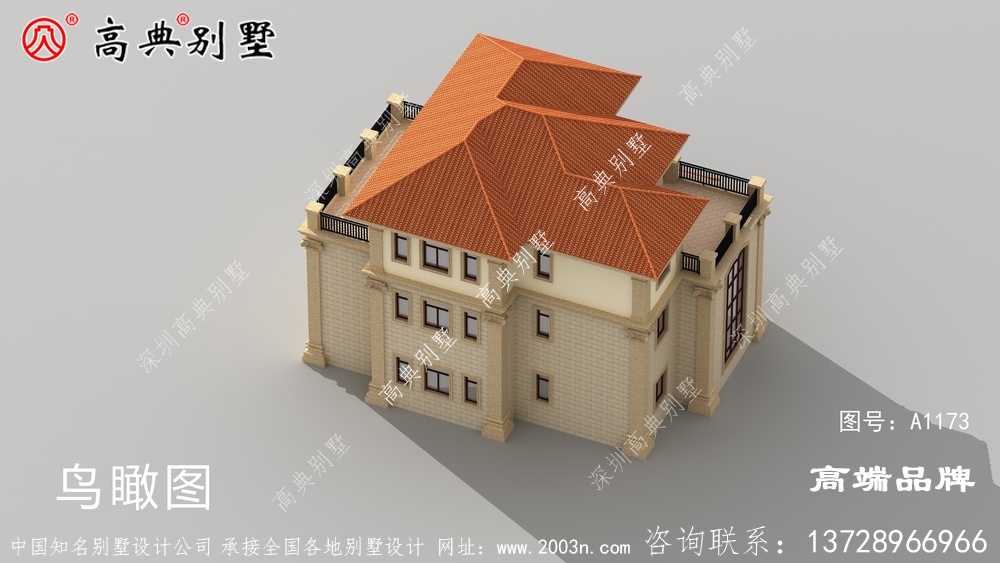

A1073号别墅设计图纸及效果图介绍:
占地规格:门面22.4米X深度15.3米(未计凸出的台阶长度1.1米)
一层面积:265.60平方米
二层面积:180.79平方米
三层面积:113.48平方米
建筑面积:559.87平方米
图纸内容:效果图13张施工图67张A3(即建筑、结构、给排水、电气四个专业)




A1073号别墅首层室内功能介绍:
客厅、门楼(约48平方米/14平方米)(前面中间靠左)
卧室1带卫1(约20平方米/5平方米)(左前面)
卧室2(约16平方米)(左后面)
三转楼梯(约13平方米)(后面中间靠左)
公卫2(约6平方米)(后面中间)
厨房(约16平方米)(后面中间靠右)
餐厅(约33平方米)(前面中间靠右)
车库、设备间(约37平方米/7平方米)(右前面)
卧室3(约15平方米)(右后面)

A1073号别墅二层室内功能介绍:
卧室4带卫4(约20平方米/5平方米)(左前面)
卧室5(约16平方米)(左后面)
三转楼梯(约13平方米)(后面中间靠左)
公卫4(约6平方米)(后面中间)
卧室7、书房、卫5(约23平方米/15平方米/7平方米)(后面中间靠右)
卧室6(约33平方米)(前面中间靠右)
露台1(约37平方米)(右前面)

A1073号别墅三层室内功能介绍:
多功能活动厅(约48平方米)(前面中间靠左)
露台2(约44平方米)(左面)
三转楼梯(约13平方米)(后面中间靠左)
公卫6(约6平方米)(后面中间)
卧室8、书房、露台3、露台4(约16平方米/14平方米/18平方米/23平方米)(右面)

A1073号别墅外墙主要材料:真石漆、水泥构件、墙砖、310X310S瓦


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
