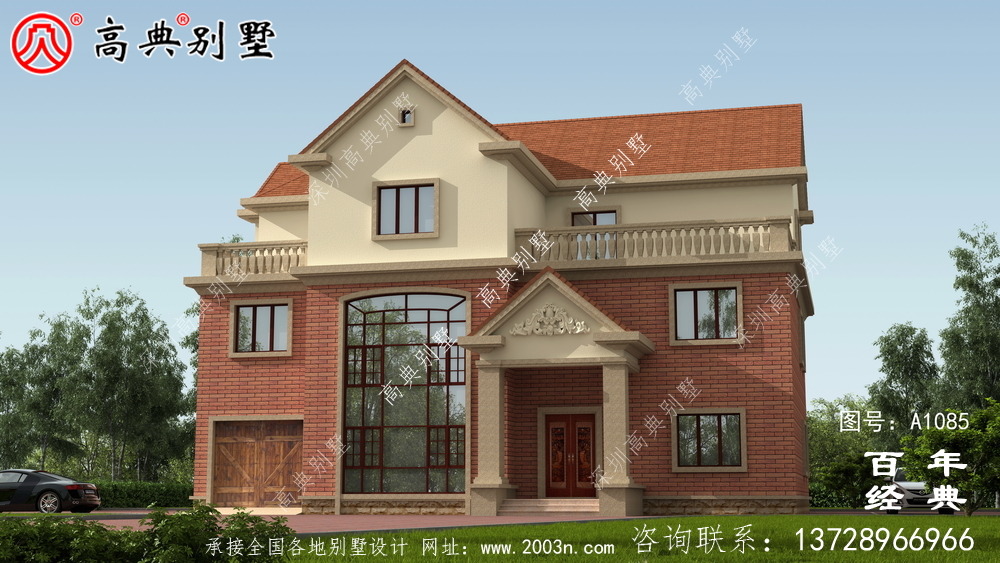

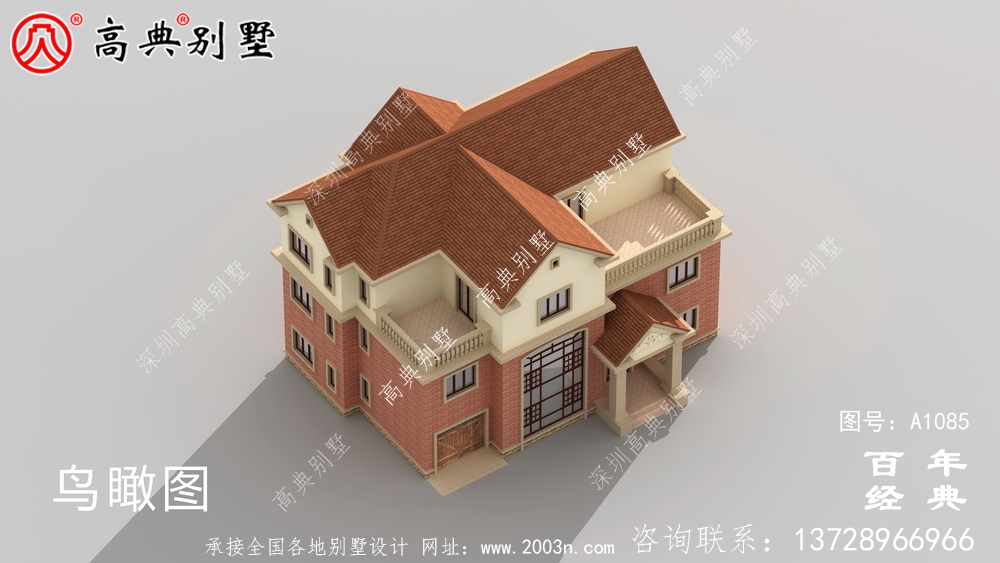

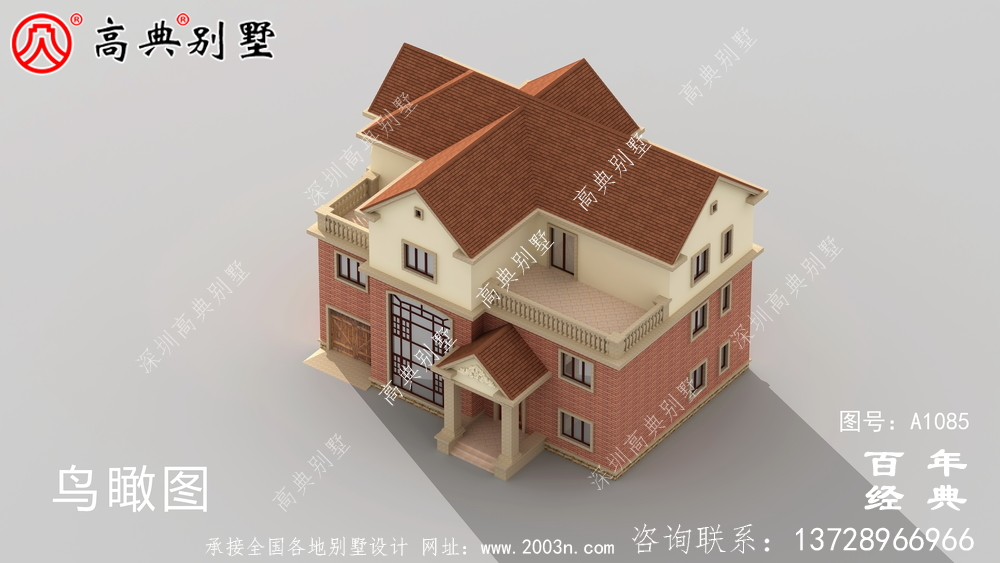

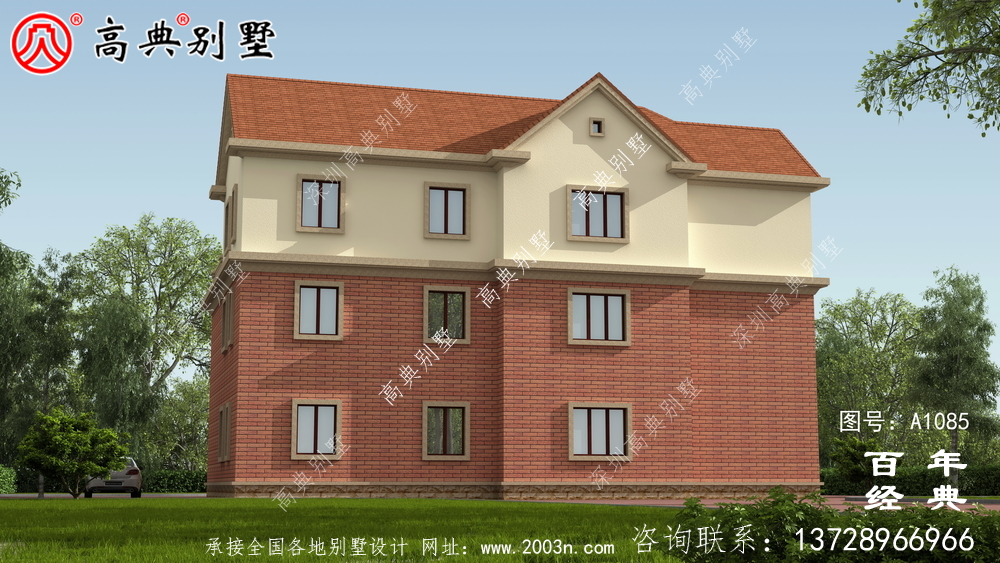

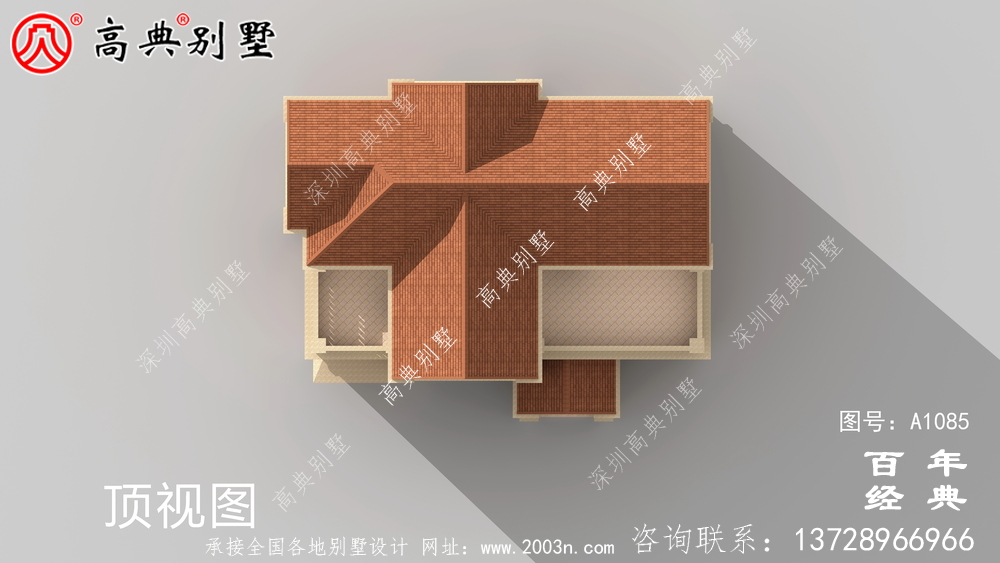

占地233平方米的自建大户型三层别墅设计效果图,红色别墅外墙砖效果喜庆!

占地233平方米的自建大户型三层别墅设计效果图,红色别墅外墙砖效果喜庆!

  • 推荐星级:
  • 图纸编号:a1085
  • 占地面积:233平
  • 结构类型:框架结构
  •
  • 图纸价格:10000元
  • 图纸介绍
a1085号别墅设计图纸及效果图介绍:
占地规格:门面19.2米X深度14.9米(未计台阶凸出长度0.5米)
一层面积:233.9平方米
二层面积:183.99平方米
三层面积:173.19平方米
建筑面积:591.09平方米
图纸内容:效果图13张施工图69张A3(即建筑、结构、给排水、电气四个专业)



a1085号别墅首层室内功能介绍:
门楼 (约7平方米)(前面中间靠右)
堂屋 (约24平方米)(门楼后面)
客厅 (约49平方米)(前面中间)
厨房带杂物间 (约10平方米/6平方米)(右后面)
餐厅 (约24平方米)(后面中间)
公卫1 (约5平方米)(右面中间靠后)
卧室1带卫生间2 (约14平方米/5平方米)(左后面)
卧室2 (约17平方米)(右前面)
三转楼梯 (约14平方米)(右面中间)
车库 (约21平方米)(左前面)

a1085号别墅二层室内功能介绍:
卧室3带卫生间5 (约14平方米/5平方米)(左后面)
卧室4带衣帽间、卫生间4 (约24平方米/10平方米/6平方米)(右后面)
卧室5 (约31平方米)(右前面)
卧室6带卫生间6 (约17平方米/3平方米)(左前面)
三转楼梯 (约14平方米)(右面中间)
客厅上空 (约39平方米)(前面中间)
起居室 (约11平方米)(正中间)
公卫3 (约5平方米)(右面中间靠后)

a1085号别墅三层室内功能介绍:
卧室7带卫生间9 (约14平方米/5平方米)(左后面)
卧室8带衣帽间、卫生间8 (约24平方米/10平方米/6平方米)(右后面)
卧室9带卫生间10、露台 (约38平方米/5平方米/15平方米)(前面中间和左前面)
露台 (约31平方米)(右前面)
三转楼梯 (约14平方米)(右面中间)
起居室 (约11平方米)(正中间)
公卫7 (约5平方米)(右面中间靠后)


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
